Стоимость замены
Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.
Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.
Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.
Нюансы подключения гидроаккумулятора
Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.
Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:
- Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
- Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.

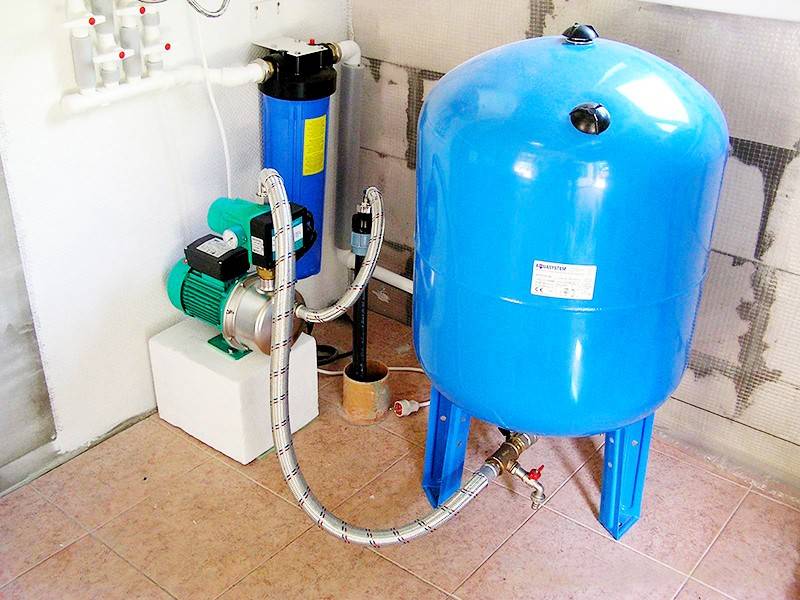

- Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
- Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
- На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.
Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.
Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.
Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.
Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.
Как отрегулировать давление в расширительном баке
Отладка проводится только после выключения системы и слива жидкости из нее:
- Отключите котел. Если бак расположен сразу за ним – перекройте линию подачи воды и магистраль, идущую к стоякам.
- Спустите теплоноситель через сбросное устройство. Делать это через предохранительный клапан нельзя – после такой манипуляции он может начать подтекать.
- Присоедините манометр к золотнику и измерьте давление в демпфере. При проблемах с расширительным бачком оно будет ниже нормы или даже нулевым.
- Подкачивать гидробак нужно автомобильным насосом или автокомпрессором. Обязательно контролируйте параметры давления. При повышенных показателях лишнюю жидкость спустите через золотник.
- Уберите насос, залейте в трубы теплоноситель и запустите отопление. Если все сделано правильно, система будет работать устойчиво.
Необходимо знать
При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.
Наглядная схема снабжения жилого дома водой из колодца
При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.
Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.
Основные неполадки и причины из возникновения
Вывести из строя бытовую насосную станцию могут различные факторы, включая нарушение целостности гидробака или труб, утечку воды или воздуха, попадание различных примесей в систему.
Вмешаться в работу насосной станции в случае неполадок в ее работе можно в следующих случаях:
- В систему попал песок или другие примеси. Это может стать причиной образования коррозии и снижению производительности. Предотвратить засорение системы можно, используя различные фильтрующие элементы для очистки воды.
- Снижение давления воздуха в системе. Подобное явление приводит к частому срабатыванию насоса и уменьшению срока его эксплуатации. Избежать подобной неприятности помогает регулярное измерение воздушного давления и настройка насосной станции при необходимости.
- Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель постоянно работает, но перекачивание воды не происходит.
- Неправильная регулировка гидрофора доставляет большое количество неудобств и может стать причиной сбоя в работе насосной станции.
Регулярный осмотр и профилактические работы позволяют срок службы насосного оборудования
При этом важно помнить, перед тем как отрегулировать давление на насосной станции требуется отключение насосной станции от электросети и слив воды.
Подключение реле к насосу
Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

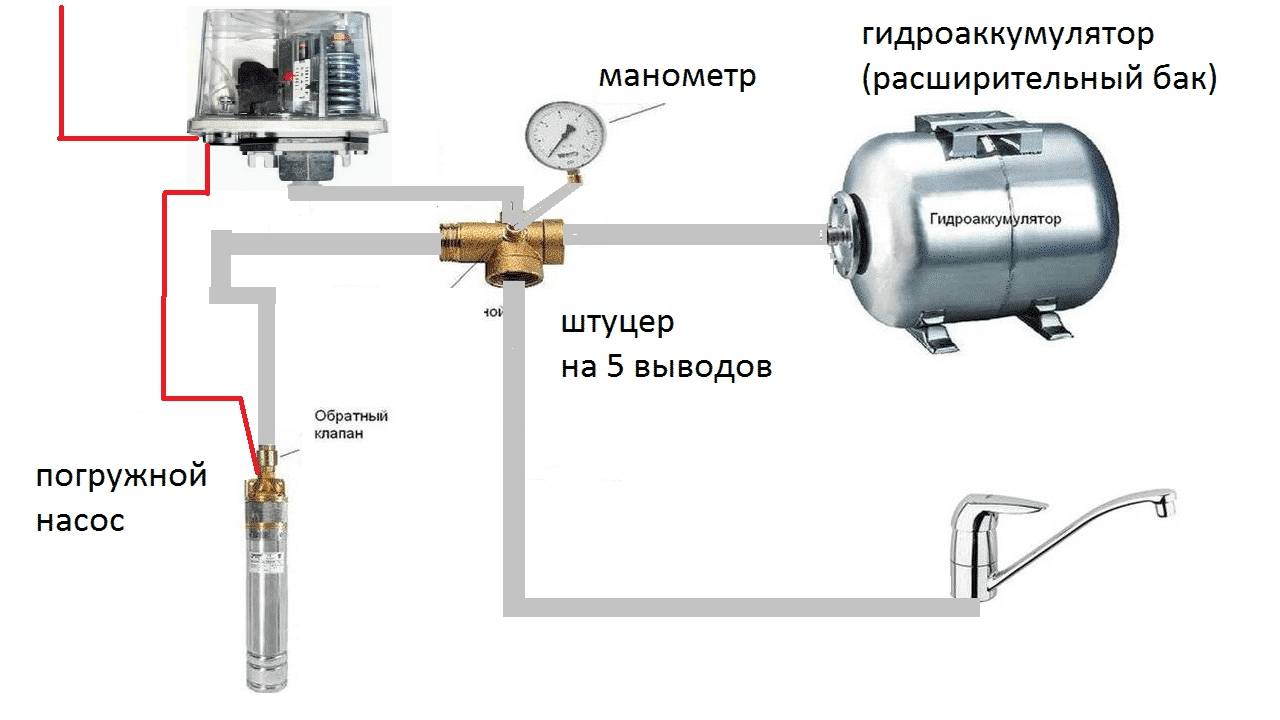

Штуцер на 5 выходов для подключения реле
Присоединение к штуцеру реле и манометра
Реле со встроенным манометром
И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:
Таблица 2. Инструкция по подключению реле.
| Фото для наглядности | Этапы сборки |
|---|---|
Шаг 1 — Подсоединение подающей трубы к насосу | Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность. |
Шаг 2 — Включение в систему фильтра | Система обязательно оборудуется фильтром, который будет улавливать крупные включения. |
Шаг 3 — Вкручиваем тройник | На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики. |
Шаг 4 – Установка 5-выводного штуцера | Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше. |
Шаг 5 – Прикручиваем шаровый кран с переходником | Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы. |
Шаг 6 – Присоединение гидроаккумулятора | Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому). |
Шаг 7 – Вкручиваем манометр | Сверху на маленькое отверстие штуцера навинчивается манометр. |
Шаг 8 — Сборка автоматики | Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам. Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть. |
Шаг 9 – Посадка реле на штатные места | По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места. |
Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.
Видео — Сборка системы постоянного давления холодного водоснабжения
Это интересно: Как отремонтировать межкомнатную дверь самостоятельно — объясняем по пунктам
Устройство гидробака
Гидроаккумулятор для водоснабжения по своей конструкции представляет собой герметичный стальной бак, внутри которого размещена мембрана, за счёт чего внутреннее пространство делится на две независимые камеры. Вода закачивается непосредственно в мембрану, что исключает взаимодействие с металлической внутренней поверхностью бака. Материал мембраны соответствуют санитарно-гигиеническим требованиям, применимым к питьевой воде.
Вокруг мембраны находится воздух. Давление воздуха регулируется пневматическим клапаном. Вода, накапливающаяся под давлением, растягивает мембрану, которая с вою очередь сжимает воздух вокруг, а в обратном процессе сжатый воздух вытесняет воду из мембраны, обеспечивая заданное давление.
Пример использования гидроаккумулятора:
Как правильно выбрать аппарат
Он служит для:
- образования определенного запаса воды;
- восполнения предельно высоких потерь при частом и большом потреблении воды;
- минимизации слишком частого включения/отключения насоса;
- сохранения в водопроводной системе стабильного давления в то время, когда аппарат выключен.
Примите к сведению: чем меньшее расстояние будет между гидроаккумулятором и насосом, тем лучше вся система будет функционировать, а также проще будет осуществлять настройку.
Иначе, объем воды во втором агрегате будет меньше из-за разницы показателей. Определяясь с окончательным объемом необходимого вам оборудования, рассчитайте, сколько воды вам потребуется в общем счете.
Вот основные параметры по среднестатистическому расходу воды в одну минуту в загородном коттедже:
- на санузел у вас будет уходить чуть больше одного литра;
- для полноценной работы душа потребуется от 9 до 10 литров;
- в кухонной мойке при мытье посуды расходуется около 8,5 литров.
Таким образом, если у вас две туалетные комнаты, а все упомянутые точки потребляют ресурс в одно время, то, в общем, вам понадобится около 20 литров.
Делая скидку на процент заполнения гидробака и на ограниченное количество включений насоса в один час, приходим к выводу, что объем в 80 литров для вас будет достаточным.
Давление в гидроаккумуляторе 24 литра
Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.
Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:
Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.
Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.
Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.
Как правильно отрегулировать давление в гидроаккумуляторе
Настройка реле давления
Корректная работа насосной станции требует грамотной настройки трех основных параметров:
- Давление, при котором включается насос.
- Уровень отключения функционирующего агрегата.
- Напор воздуха в мембранном баке.
Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.
Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:
- Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
- Гайка большой пружины поворачивается в нужную сторону.
- Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
- Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
- Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
- Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.
За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.
Стоимость реле и гидроаккумуляторов некоторых производителей
Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.
| Изображение | Модель | Габариты в миллиметрах | Цена в рублях |
|---|---|---|---|
| Джилекс РДМ-5 | 110х110х70 | 900 | |
| Danfoss KP1 | 107х65х105 | 1 570 | |
| Беламос PS-7 | 150х80х150 | 575 | |
| Калибр РД-5 | 103х65х120 | 490 |
Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.
Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.
| Производитель | Объем в литрах | Стоимость в рублях |
|---|---|---|
| Джилекс | 24 | 1 400 |
| 50 | 3 500 | |
| 100 | 6 300 | |
| Тополь | 24 | 1 100 |
| 50 | 2 900 | |
| 100 | 5 100 |
Проведение работ по подключению и настройке реле давления для гидроаккумулятора
Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.
Одна из схем подсоединения гидроаккумулятора к системе
Стандартная схема подключения реле давления к гидроаккумулятору
Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.
Указано назначение контактных групп прибора
Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.
Наглядная схема для самостоятельного подключения реле
Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.
Правильная настройка реле давления гидроаккумулятора
Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.
Ведутся работы по настройке прибора
Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.
- Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
- Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
- Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
- Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
- Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.
Демонстрируются регулировочные гайки устройства
Способы устранения неисправностей
Работы по устранению неполадок могут быть простыми и сложными. В первом случае бывает достаточно заменить картриджи в фильтре и устранить протечки. Второй вариант предполагает выполнение дальнейших мероприятий, если простые меры не дали результата
В этом случае важно знать, как настроить гидрофор.
К более сложным действиям по устранению неполадок в работе насосного оборудования относится настройка давления в гидробаке и регулировка реле давления. При этом необходимо знать, какое давление должно быть в станции водоснабжения.
Существует несколько неполадок в работе бытовой насосной станции, которые можно попытаться устранить самостоятельно.
