Основные виды отопительных регистров и их монтаж

Особенности эксплуатации приборов

Если вы планируете использовать медные радиаторы отопления в своей отопительной системе, то должны в обязательном порядке соблюдать определенные требования и правила, касающиеся не только установки, но и процесса эксплуатации. К примеру, фирмы-изготовители не советуют устанавливать сразу несколько медных и стальных приборов одновременно по ходу движения рабочей жидкости, так как это может привести к определенной электрохимической реакции, способной разрушить всю систему.

Обратите внимание! Если не удается отказаться от такого комбинированного варианта, то обязательно используйте для соединения латунные фитинги. Сегодня такие продаются практически в любом специализированном магазине, ассортимент огромен, а стоимость вполне доступная

Также нежелательно устанавливать медные приборы в тех магистралях, в которых могут содержаться маленькие абразивные частички – последние со временем будут «подтачивать» материал и рано или поздно приведет к износу радиаторов.

Наконец, не устанавливайте такие батареи, если рабочая жидкость очень жесткая или характеризуется повышенной кислотностью. Хотя некоторые из подобных трудностей можно решить, если установить дополнительно специальные фильтры.

Видео – Установка медной батареи

Виды регистров

Отопительные регистры — параллельно сваренные трубы из металла

Параллельно расположенные сообщающиеся трубы, представляющие собой отопительный регистр, различаются по материалу и конструктивному решению.

Алюминиевые

Легкие и эстетично выглядящие алюминиевые регистры для отопления являются одними из самых эффективных с позиции теплоотдачи. Благодаря малому весу и размеру, коррозийной устойчивости и длительному периоду эксплуатации их успешно применяют в частных домах и административных зданиях.

Широкое распространение такие регистры не получают из-за своей высокой стоимости и повышенных требований к качеству теплоносителя.

Чугунные

Чугунные регистры имеют лучшие характеристики теплопроводности

Лучшими показателями по теплоотдаче обладают отопительные системы из оребренных чугунных труб. Толстостенная труба, обладающая большим количеством ребер, эффективно отдает тепло и долго остывает.

Монтаж чугунных оребренных систем проводят с помощью болтов и паронитовых или резиновых прокладок для придания герметичности.

Минусы такой конструкции:

• громоздкий вид;
• значительный вес;
• необходимость изготовления массивных опорных стоек;
• хрупкость.

Чугунные регистры давно используют в промышленных котельных и частных домах, их популярность со временем не уменьшается.

Медные

Медь редко используется из-за особых условий эксплуатации и риска повреждения

В сетях с разводкой из медных труб эффективно изготовление медного регистра. В связи с высокой теплопроводностью меди такие отопительные элементы обладают небольшими размерами красивым внешним видом.

Трубы из меди легко изгибаются и варятся только в местах соединения.

Медные системы отопления не получили широкого распространения из-за критичности к условиям эксплуатации:

• теплоноситель должен быть химически нейтральным, чистым и не содержать твердой фракции;
• система теплоснабжения, включая арматуру, должна быть вся выполнена из меди или совместимых сплавов – бронзы, латуни, хрома и никеля;
• необходимо усиленное заземление – иначе начнется коррозия;
• медь – мягкий материал, ему требуется защитный экран или кожух.

Все это формирует высокую цену и объясняет отсутствие повышенного спроса на медные регистры.

Стальные

Стальные трубы требуют покраски, так как подвержены коррозии

По большей части регистры отопления делают из гладких стальных труб. Предпочтение отдают электросварным или водогазопроводным видам. Изготовленный из них трубопровод выдерживает значительное давление, устойчив к механическим повреждениям и нетребователен качеству теплоносителя.

Для изготовления отопительной системы можно использовать круглую или профильную трубу. Обогреватель получится более компактным в размерах, но с ним ощутимо сложнее работать, гидравлическое сопротивление выше.

Регистр из стальных труб может быть изготовлен из нержавейки – такие виды обогревателей оптимальны в ванных комнатах. Полотенцесушители из нержавеющей стали могут быть разного размера и конфигурации. Единственным минусом регистров из стальных нержавеющих труб является высокая цена.

Стационарные и передвижные регистры

Передвижной регистр оборудован ТЭНом, который можно включать в розетку

Если отопительная система стационарная, для ее работы необходим отопительный котел, где подогревается теплоноситель.

Крепятся такие стационарные системы при помощи кронштейнов, зафиксированных на стенах. Для массивных систем используют комбинированную форму крепления – в дополнение к фиксации на стене под нижние трубы ставят опорные стойки.

В случае мобильного  исполнения в нижней части системы монтируется ТЭН, который выполняет функцию нагревателя. В верхней размещается расширительный бачок, емкостью 10% объема системы, учитывающий увеличение внутреннего давления при нагревании.

Конструкция включается в сеть 220 V и оснащается опорными ногами или колесиками для удобства установки и перемещения.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Расчет конструкции водяного регистра

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

• вертикальное;
• горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

• одним;
• двумя.

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

• сверху;
• снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

• на одном торце;
• на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Из каких частей состоит регистр отопления

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

• определяем площадь помещения;
• считаем сколько необходимо мощности для его обогрева;
• подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

• П – 3,14;
• длина регистра;
• коэффициент теплопроводности металла, для стали 11,63;
• разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Виды регистров для отопительных систем

Устройства разделяют по двум категориям. От первой зависят технические характеристики системы в целом. От второй — циркуляция теплоносителя по трубопроводу.

По материалу: стальные, железные, алюминиевые и чугунные трубы

Выделяют четыре вида, хотя в изготовлении можно использовать множество других веществ и их сплавов.

Сталь

Используется чаще прочих металлов.

Это обусловлено несколькими факторами:

• дешевизной;
• лёгкостью обработки;
• широкой распространённостью;
• большим разнообразием форм.

Для создания применяют технологию сварки.

Важно! Иногда встречаются регистры из оцинкованной или нержавеющей стали. Следует учитывать, что оба варианта дороги, а первый ещё и сложен в обработке

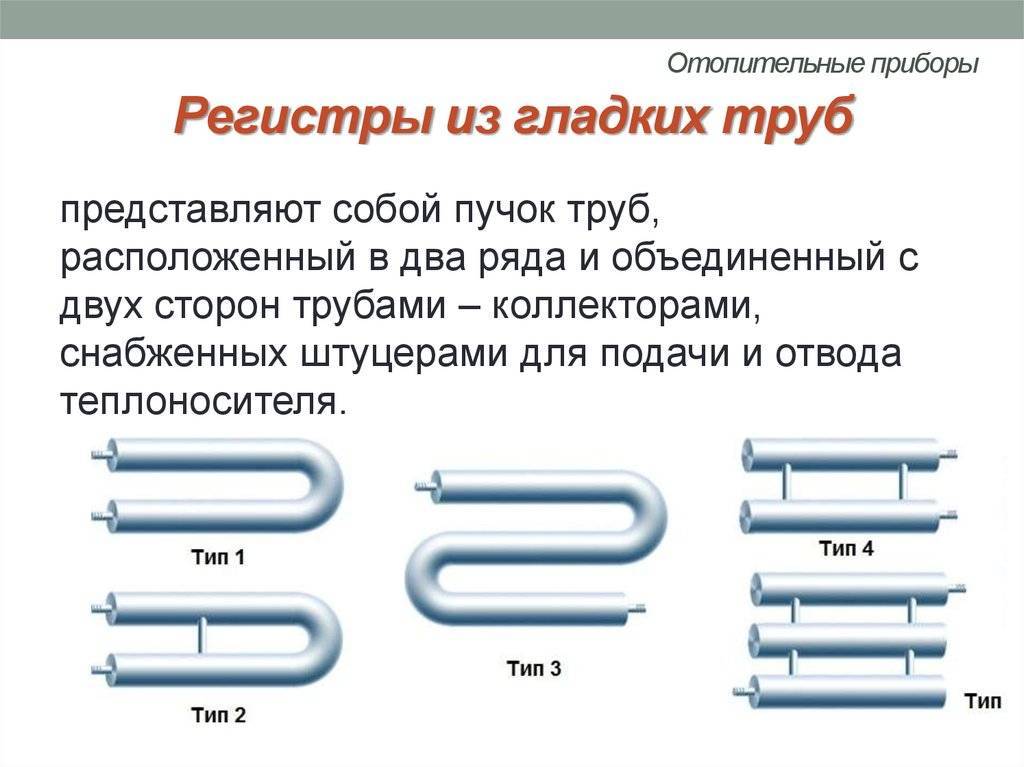

Гладкие

Данную характеристику имеют железные трубы с высоким содержанием углерода. Говоря проще, основой служит сталь. Для получения ровной поверхности используют электрическую сварку. Они держат гораздо большее давление, чем обычные, при этом симпатичнее и немногим дороже. Подобные регистры описаны в ГОСТ 10704-91.

Алюминий

Встречается довольно редко, поскольку для сварки требуется специальное оборудование, которое нелегко найти. Это их единственный минус: материал дешёв, хорошо проводит тепло, почти не теряя последнего.

Некоторые регистры делают из сплава стали с алюминием. Биметаллические устройства сложно получить, но они обладают лучшими, в сравнении с аналогами, характеристиками.

Чугун

Почти не используют, поскольку регистры получаются громоздкими и тяжёлыми. Создавать специально для них стойки — не целесообразно. Кроме того, металл хрупок и способен расколоться или дать трещину от удара. Соответственно, нужно приобрести защитные кожухи, которые снизят теплопроводность. Их сложно установить хотя они надёжны, а эксплуатация не зависит от химического состава труб.

Почти идентичное описание можно дать меди. Следует отметить, что она гораздо дороже, но в 3—5 раз лучше передаёт температуру в комнату. Соответственно, требуется обвязка небольшого размера. Среди недостатков:

• хрупкость;
• плохая совместимость с другими металлами;
• высокие требования к теплоносителю;
• обязательное заземление.

Материал следует выбирать по личным предпочтениям, но также важно провести расчёты. Они помогут заранее посчитать необходимые габариты установки с каждым типом металла

По форме исполнения: секционные, змеевиковые

Секционные регистры делают из участков труб большого диаметра. Их соединяют патрубками для допуска воды. Последние выполняют из того же металла, а их размер должен соответствовать подводящей обвязке.

Устройства рекомендуется устанавливать вместе с циркуляционным насосом, поскольку в них создаётся избыток гидравлического сопротивления.

Создание секционных устройств несложно. Болгаркой вырезают несколько регистров, соединения между ними. Систему собирают одним из двух способов. В сплошной переходы осуществляют с каждого края, а в ступенчатой — чередуя. В последнем случае у параллельных сторон размещают стойки в виде металлических пластин.

Змеевиковые делают из единого участка трубы. Её изгибают, что делает процесс создания затруднительным. Это касается самостоятельной работы: на производстве подобные устройства нередки. Для ускорения работы крайние стороны, около поворотов, соединяют между собой.

Для безопасности между изгибами устанавливают небольшие пластины, которые поддерживают верхние части.

Секционные незначительно лучше для циркуляции, при этом гораздо проще изготовляются. Змеевиковые выглядят немного эстетичнее и хорошо сочетаются с трубчатым электрическим нагревателем.

Расчет параметров и чертеж

Первый этап изготовления регистра отопления своими руками – это проектирование. Понятно, что на глаз нормально сделать регистр отопления не получится. Поэтому необходимо провести ряд дополнительных расчетов, опираясь на которые можно будет подобрать оптимальный теплообменник. При изготовлении регистров отопления нужно учесть много факторов:

Перед тем как сделать регистры отопления своими руками надо понимать, что это ведь отопительный прибор, значит, должен прогревать определенное помещение. Его теплоотдача должна соответствовать ситуации, не ставить же в маленькую комнатушку теплообменник во всю стену. На один метр должно приходиться от 100 до 200 киловатт, в зависимости от региона. Есть формула расчета теплоотдачи регистров отопления. Он включает в себя следующие значения:

• длина теплообменника в метрах;
• внутреннее сечение в метрах;
• коэффициент теплопроводности металла;
• дельта температур подачи и обратки;
• число «П».

Чтобы определить теплоотдачу нужно перемножить все составляющие расчета. Конечно же, из этой формулы можно отдельно определить каждое из вышеуказанных значений. Так, зная квадратуру помещения можно определить, какие габариты должны быть у конструкции. Зачастую самодельные регистры для отопления изготавливаются из подручных материалов, поэтому выбирать некоторые параметры нет возможности. Приходится подгонять всю конструкции под уже имеющиеся характеристики, при этом не стоит забывать о функциональности теплообменника.

Например, по формуле получили значение в пять метров. Значит, для отопления подходит как одна пятиметровая труба по периметру, так и несколько отрезков, сумма длины которых будет составлять те же пять метров. Суть в том чтобы сохранялась площадь теплообмена.

Есть два метода размещения основных (толстых) труб:

В принципе при изготовлении разницы нет. Если взять горизонтальную конструкцию и повернуть на 90 градусов по часовой стрелке, получится вертикальный теплообменник. Это будет иметь значение при установке на контур.

Вот и вся разница между вертикальным и горизонтальным регистром

Помимо этого крепление регистров отопления осуществляется специальными перемычками. Таких перемычек может быть одна или две. Также соединение горизонтальных участков может осуществляться муфтами того же диаметра, которые ввариваются в торец. Это так называемые змеевиковые регистры. Можно выбирать любой метод сборки регистра отопления из труб своими руками, главное, чтобы хватило навыков для его исполнения.

Отзывы про инфракрасное отопление можно прочитать тут.

Чтобы не усложнять процесс изготовления регистра, будем использовать схему соединения горизонтальных участков двумя патрубками. Регистр отопления, чертеж:

Чертеж регистра отопления

Для работы нам понадобится:

• три одинаковых отрезка трубы;
• четыре соединительных патрубка;
• шесть заглушек.

Расстояние между трубами регистра отопления может быть и большим, но никак не меньшим. При этом если используются трубы большого диаметра, расстояние меду ними определяется по формуле: диаметр х 1,5. Такое расстояния является оптимальным. Следующий этап – это сварка.

Как правильно сварить регистр отопления

Сборка отдельных элементов конструкции воедино осуществляется посредством сваривания металла. Это можно сделать любым удобным для вас способом. Как правильно сварить регистр отопления? На самом деле все зависит от того, какой у вас сварочный аппарат:

• электродуговой (ручной, полуавтомат);
• газовый.

Самое широкое распространение имеют электродуговые ручные сварочные аппараты, так как они самые дешевые и простые. Таким аппаратом можно как соединять металлические детали, так и резать их. На больших деталях нужно прорезать отверстия для патрубков. Делать это надо возле края, отступив один диаметр патрубка. На средней секции будет четыре отверстия, на первой и крайней – по два.

Отверстия для соединительных патрубков

После этого на ровной горизонтальной поверхности выкладываем все элементы в одну конструкцию и делаем прихватки у основания патрубков. Нужно делать либо две прихватки по экватору патрубка, либо три равномерно по всей окружности, как в значке мерседеса. Если расположение прихваток будет неправильным, то деталь во время сваривания может повести. Убедившись в правильности геометрии регистра, можно переходит к свариванию.

Во время работы в плавильной ванночке нужно поддерживать высокую температуру, и распределять расплавившийся металл. Электрод постоянно должен двигаться по определённой траектории. Как сварить регистр отопления, самые простые траектории движения электрода:

• влево — вправо (ёлочка);
• вперед — назад (с наплывом).

Важнейший момент – это формирование корня шва на прихватке и выход из прихватки. Процесс выполняется с отрывом, так как сварщику нужно менять положение электрода. Хотя при должной сноровке можно варить и без отрыва. После того как шов остынет нужно молотком сбить шлам. Итак, осталось только заварить торцы заглушками, которые нужно предварительно вырезать из металла такой же толщины.

В итоге у нас получилась заготовка, в которой в дальнейшем будут вырезаны отверстия для подачи и обратки, а также воздухоотводчика. Воздухоотводчик, тот же кран Маевского, выводит воздушные карманы, которые уменьшают КПД теплообменника. Также можете более подробно прочитать про воздух в системе обогрева. Подключение регистров к системе отопления – это последний этап, после которого можно проводить гидравлическую проверку и вводить оборудование в эксплуатацию.

Помимо этого данная заготовка может быть использована для изготовления регистра с электрическим тэном. В нижнем торце вырезается отверстие для тэна, а в верхней части устанавливается расширительный бак открытого типа.

Как правильно сделать регистр своими руками

Собрать подобный прибор отопления самостоятельно проще всего будет с использованием следующей технологии:

• трубы нарезаются на отрезки, согласно выполненному расчету;
• на концах отрезков, ближе к краю, делаются отметки расположения перемычек;
• из трубы диаметра, равного подаче, вырезаются собственно сами перемычки;
• трубы раскладываются на ровной горизонтальной поверхности параллельно друг другу;
• с помощью сварки в трех местах прихватываются все перемычки-отрезки;
• перемычки привариваются к секциям.

Устанавливать перемычки при сборке радиатора отопления следует как можно ближе к краю горизонтальных секций. В этом случае теплоотдача регистра в последующем будет выше. На заключительном этапе:

• из листового металла вырезаются заглушки для секций;
• все заглушки прихватываются к торцам точечно или диагонально;
• элементы привариваются на место.

Вырезать заглушки следует таким образом, чтобы при их монтаже по краю каждой секции оставалась небольшая «фаска». Эта «фаска» в последующем заполняется сварным швом.

Сваренные таким образом регистры желательно дополнительно оборудовать воздухоотводчиками. Проще говоря, в каждой верхней секции такого прибора стоит установить стандартный кран Маевского.

Типы регистров

Перед тем, как сварить регистр отопления, важно определиться с его типом. Наиболее распространенными считают змеевиковые и секционные регистры для отопления, которые отличаются по способу соединения труб и имеют различные показатели эффективности работы

Чтобы определиться с типом регистра, нужно ознакомиться со спецификой каждой модели.

Змеевиковый регистр

Данный тип регистров имеет весомое преимущество – трубы в нем расположены в S-образной форме и отличаются дуговым соединением, увеличивающим их общую площадь и показатели теплоотдачи. Для изготовления змеевикового регистра, мастера подбирают трубы с одинаковым сечением, поэтому конструкция не предусматривает участков с сужением внутреннего диаметра, которые могут способствовать увеличению гидравлического сопротивления.

На эффективность работы и долговечность отопительного прибора влияет не только форма соединения труб, а и материал из которого он изготовлен. Так, наиболее распространенные змеевиковые регистры из гладких труб отопления, однако встречаются модели, изготовленные из низколегированной или углеродистой стали, чугуна или нержавейки. Выбор материала должен производиться в индивидуальном порядке с учетом финансового аспекта изготовления регистра, его функциональности и соответствия тепловым потребностям определенной комнаты.

Змеевиковый вариант обеспечивает эффективное отопление при использовании малых объемов теплоносителя, поэтому купить регистры отопления можно для обогрева зданий большой площади. Среди них заводы, складские территории, производственные цеха, лаборатории, жилые дома и пр. Кроме того, эксперты рекомендуют такой тип отопительных приборов для зданий, имеющих повышенные требования к нормам пожарной и санитарной безопасности.

Секционный тип

Собственникам, желающим использовать в системе обогрева дома регистры для отопления купить можно и секционные модели. Такие регистры несколько отличаются от рассмотренных выше змеевиковых аналогов. Они сварены с применением нескольких труб с заглушками, соединенных патрубками. Принцип действия, обусловленный подобной конструкцией, состоит в том, что подогретая вода из котла попадает в верхнюю трубу через патрубок, заполняет ее, а затем переливается в трубу, расположенную ниже и т.д. Затем охлажденный теплоноситель попадает в обратку.

Желающим изготовить самодельные регистры для отопления стоит учитывать, что наиболее приемлемым вариантом для их производства является гладкостенная стальная труба с диаметром внутреннего сечения от 70 до 150 мм. Точный расчет регистров из гладких труб для отопления производится на основе площади помещения и требований собственника к отопительным приборам. А как сделать регистр своими руками, можно узнать из нашей статьи «Как и из чего делаются самоделки для отопления дома?».

Помимо корректного подбора труб, стоит обратить внимание и на приобретение заглушек. Они могут соединяться с трубами с помощью сварки и иметь эллиптическую или плоскую поверхность

Делая секционные регистры отопления своими руками, не стоит пренебрегать правильным подключением патрубков к трубам. Они могут быть выполнены с фланцевым либо резьбовым соединением, также возможен вариант их приварки к трубе.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Разновидности регистров отопления

Существует 3 вида рассматриваемых регистров:

1. Секционные в виде буквы «П».
2. Змеевиковые, форма которых S-образная.
3. Смешанные.

На изготовление идут трубы из стали или нержавейки, диаметр которых составляет от 25 до 200 мм. Помещения на производстве, имеющие административное или хозяйственное назначение, отапливаются за счет применения труб диаметром от 25 до 100 мм. Что касается регистров большего диаметра, достигающего 200 мм, то они устанавливаются в цехах на производстве и на спортивных объектах, отличающихся масштабностью, например, это могут быть бассейны.

Применительно к частным домовладениям их установка существенно снижает эффективность отопления.

При сборке регистров может быть использовано практически любое количество секций, что обусловливается лишь площадью помещения и требуемой величиной теплоотдачи.

При соединении секционных регистров используют перемычки, имеющие меньший диаметр по сравнению с трубами, которые являются частью рассматриваемого вида приборов. Для расчета оптимального расстояния между трубами отопления используют формулу D+50 мм, где под D следует понимать диаметр трубы. Соблюдение рассчитываемого таким образом расстояния позволяет минимизировать инфракрасное облучение труб по отношению друг к другу, что обеспечивает увеличение теплоотдачи.

Соединение змеевиковых возможно за счет отводов, диаметр которых идентичен диаметру труб. Они устанавливаются с торцов подсоединяемого прибора. Из-за этого способа подсоединения возрастает стоимость подключения регистров, но не значительно. В данном случае рост затрат компенсируется увеличением эффективности работы, что обеспечивает большая площадь рабочей поверхности. Также змеевиковый регистр отличается таким положительным моментом, как меньшее гидравлическое сопротивление по сравнению с тем, которое присутствует у секционного варианта подобного прибора отопления. Это позволяет использовать циркуляционные насосы, отличающиеся меньшей мощностью и более низкой ценой.

Устанавливаемые на трубах торцевые заглушки отличаются вариативностью формы: плоские, круглые и эллиптические. Заглушки, имеющие эллиптическую форму, применяют в системах, где теплоноситель подается под высоким давлением. Также их используют для придания определенной привлекательности приборам отопления. Если существует потребность, то возможно оснащение верхнего сегмента регистра фитингом, предназначенным для установки клапана дегазации.

Вариативность исполнения регистров отопления на этом не заканчивается, например, существуют приборы данного типа, которые дополняются ТЭНом. В результате получается устройство, не требующее подключения к системе отопления, так как подогрев теплоносителя происходит за счет встроенного электроприбора в виде ТЭНа.

В процессе проектирования таких устройств определенным способом рассчитывается мощность ТЭНов, которая зависит от того, насколько велика площадь поверхности прибора. Если регистр будет перегреваться, то это приведет к излишней активности процесса расширения и теплоноситель вытечет через аварийный клапан. В противном случае, то есть при недостатке мощности, эффективность ТЭНа сведется к минимуму.

Автономный регистр должен оснащаться фитингом, устанавливаемым в верхнем сегменте этого прибора отопления. Он используется для заливки теплоносителя перед запуском в работу и для установки аварийного клапана, который может быть дополнен расширительным бачком, что связано с необходимостью компенсировать расширение теплоносителя.
