Водогрейные колонки на дровах: что это такое и зачем нужно

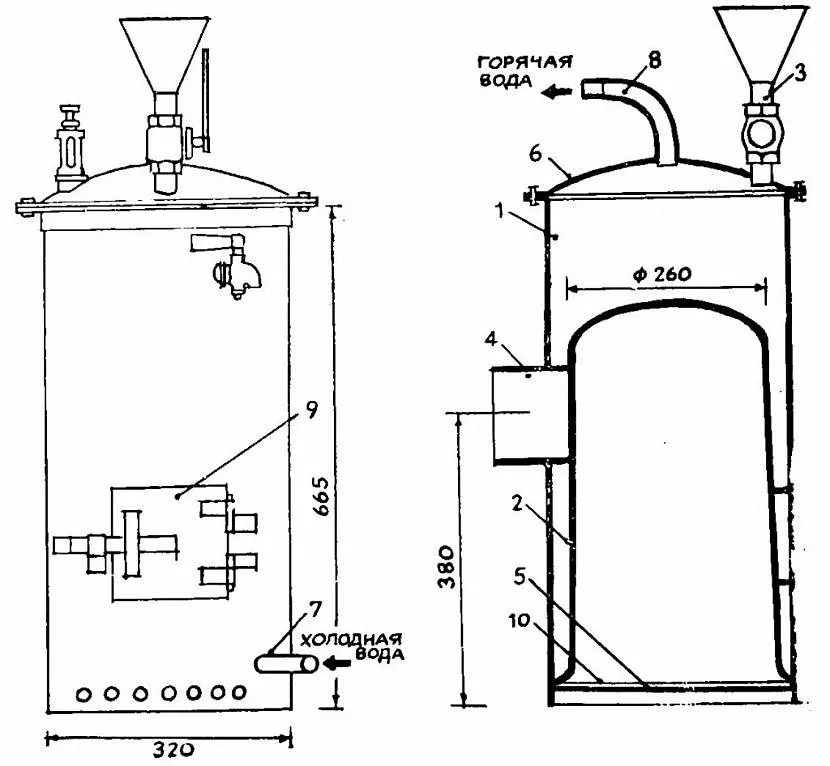

Как сделать водонагреватель на дровах своими руками

Самодельный обогреватель на дровах при желании можно сделать своими руками. Для этого нужен бак, печь, трубы для воды и для дымохода, крепежи и сварочный аппарат, дрель и прочие детали.

Сам процесс сборки состоит из нескольких этапов:

  1. В качестве нагревательного элемента используется печка, сверху которой устанавливается бак, главное при сварке всей конструкции сохранить герметичность. Труба от печи должна проходить по центру бака. Верхняя часть бака заваривается также с соблюдением герметичности.
  2. Можно сделать водогрейный котел несколько по-другому – из целого большого баллона. Для этого баллон разрезается на две части. В одной части прорезается отверстие под печную дверцу и под поддувало, между топкой и поддувалом устанавливается решетка, делаются петли и навешиваются дверцы.
  3. Остаток баллона заваривается листами металла снизу и сверху так, чтобы осталось место для дымоходной трубы. После, две части баллона свариваются между собой так, чтобы обеспечить герметичность, и после этого ввариваются трубы для воды.

Водонагреватель своими руками можно сделать из подручных средств

Такой водяной нагреватель можно сделать практически из любого подручного материала: из старого бака, баллонов труб. Только лишь нужно выбрать для себя определенную модель и на основе этого образца изготовить водонагревательный агрегат для дома или для иного помещения. После того, как все будет готово, необходимо сначала налить воду в бак и проверить его на герметичность, а после этого можно попробовать начать нагревать воду, проверяя всю конструкцию.

Если есть какие-либо нарушения, необходимо разобрать всю конструкцию и устранить все недостатки.

Водогрейная колонка на дровах: особенности

Водогрейная колонка – это один из наиболее простых и достаточно удобных способов нагрева воды для разных нужд в частных домах или иных помещениях. Помимо горячей воды, которую можно получить, топя водогрейную колонку, пользователь получает тепло, нагревая помещение в котором она находится.

Водогрейные колонки бывают немного разные, основные отличия их друг от друга заключается в следующем:

  1. Материал изготовления топки, некоторые водогрейные колонки оснащаются чугунной топкой, которая служит значительно дольше.
  2. Материал изготовления самого бака, в котором находится вода. Самым лучшим считается бак, изготовленный из нержавеющей стали, но и цена на такие изделия несколько выше. Через центр бака из топки проходит труба дымохода, от которой и осуществляется нагрев воды.
  3. В некоторых моделях бак и топка установлены раздельно и это считается большим преимуществом, так как позволяет установить лейку душа практически в любое удобное положение. Но при этом нагрев воды происходит несколько медленнее, чем в тех моделях, где бак и топка соединены в единое целое.


Водогрейные колонки бывают нескольких видов Чтобы водогрейная колонка исправно работала и служила длительное время необходимо, чтобы бак с водой был постоянно полон.

Нагретая вода поднимается вверх к смесителю, а снизу продолжает поступать холодная вода. Для того чтобы циркуляция осуществлялась, необходимо чтобы давление в системе было не ниже 0,06 МПа, при более низком давлении водогрейная колонка работать не сможет.

Советы по выбору дровяного котла

Перед покупкой котла важно рассчитать мощность, которая необходима для отопления вашего дома. Эту величину указывают в паспорте устройства в киловаттах

Одна единица киловатта может отопить 10 м2 помещения. К примеру, чтобы отопить дом, имеющий площадь 120 м2, необходимо выбрать котел мощностью от 12 киловатт. Если вы живете в регионе с суровым климатом следует приобрести устройство с запасом мощности в 25-30%.

Дровяной котел для водяного отопления, который планируется использовать для водоснабжения, должен быть оборудован бойлером и хорошим запасом мощности, учитывающим число жильцов в квартире.

Одна из самых важных характеристик конструкции – материал корпуса. Котлы бывают стальными и чугунными. Первые имеют небольшой вес и облегченную конструкцию, которая очень проста в использовании и чистке. Дымовой проход у стальных изделий имеет большую длину, что повышает эффективность устройства. Чугунные конструкции имеют небольшой дымовой канал и дымоход. Однако высокий КПД котлов из чугуна достигается их рифленой поверхностью. Из-за фактурности стенок чугунные котлы проблематично чистить. В целом теплоемкость этих устройств значительно выше.

Помимо вышеописанных показателей, учитывают следующие характеристики:

  • Соотношения размера загрузочной камеры к мощности устройства. Этот показатель говорит о том, сколько топок дров в день необходимо сделать для поддержания комфортной температуры. Стальные изделия имеют характеристику от полутора до двух с половиной литров на один киловатт. У чугунных конструкций показатель в 1.5-2 раза ниже. Это говорит о том, что модели из чугуна загружают топливом гораздо реже.
  • Наличие специального механизма безопасности. Система контролирует степень нагрева котла. Она препятствует закипанию жидкости в теплообменнике. Рекомендуется приобретать конструкции с аварийным охлаждающим контуром. Если вы приобретаете котел с системой сброса воды при перегреве, отследите наличие устойчивости конструкции к тепловому удару.
  • Система защиты от ожогов. В домах с детьми этот показатель просто необходим. Ручки люка и зольника должны иметь защитную изоляцию и решетки.

Важно, чтобы котел был не только эффективным, но и удобным. Выбирайте устройство, которое будет легко обслуживать

Титан

К котлам, работающим на дровах, которые греют воду для принятия душа или ванны, относятся титаны. Этим приспособлениям, создающим удобство в доме — уже много десятков лет, но они востребованы и сегодня, так как являются доступным и проверенным способом нагрева воды.

Котел-титан в ванной

Титан достаточно компактен, и поэтому может быть установлен прямо в ванной комнате или в удобном уголке дачного домика, где обычно хозяева участка принимают душ. Главное, чтобы в дом была проведена вода, и был устроен для нее слив. Раньше готовый титан нужной модели было достаточно сложно приобрести в магазине, поэтому их обычно мастерили самостоятельно или заказывали умельцам. Сегодня же его вполне можно подобрать в торговой сети или, по старинке, изготовить самостоятельно, если есть необходимые навыки и инструменты.

Что же такое водогрейный титан? Этот прибор, оборудованный топочной и поддувальной камерой, на которой сверху устроен водяной бак. Дымоходная труба от печки с топкой проходит через бак с водой.

Принципиальная схема котла-титана

Готовые титаны в основном изготовлены из стали и имеют эмалированное или оцинкованное внутреннее покрытие. Топка же может быть изготовлена из стали и иметь чугунные вставки, или же полностью быть выполненной из чугуна. В комплект готового изделия входит смеситель, кронштейны и трубка для душа.

Плюсы

Дровяные водонагреватели многие считают пережитком прошлого, но остались и те, кто продолжает использовать подобные приборы, и остаются довольны. Среди основных преимуществ дровяных водонагревателей их владельцы называют:

  • простоту эксплуатации;
  • надежность и прочность конструкции;
  • возможность использовать различные виды топлива (следует отметить, что некоторые дачники помимо дров используют для растопки бытовой мусор, например, бумагу, фанеру, старую мебель и остатки строительных материалов);
  • большой срок службы (при надлежащем уходе, титан будет исправно работать в течение десятков лет).

Что собой представляет бойлер Титан

Несмотря на то, что это произведение инженерной мысли начала 20 века и претерпело некоторую модернизацию и изменение внешнего вида (дизайна), современный бойлер «Титан» на дровах работает по привычному для многих принципу и имеет стандартную конструкцию:

  • Основным источником тепловой энергии осталась камера сгорания (топка), предназначенная для разных типов топлива. Современные модификации устройств можно топить с использованием дров, торфяных брикетов, пеллет и других альтернативных источников топлива.
  • Основной бак изготовлен с применением нержавеющей стали и других металлов, стойких к коррозии. Большим рабочим ресурсом отличаются агрегаты с внутренним эмалированным покрытием, устойчивым к воздействию высоких температур, характерных для нагрева при помощи открытого пламенного горения.
  • Основная проблема у дровяных бойлеров заключалась в достаточно быстром остывании воды. Современный водонагреватель на дровах (особенно, модели для внутридомового применения с улучшенным дизайном) имеют теплоизоляционный слой, предотвращающий быстрое снижение температуры. Кроме того, практически все модификации нового типа дополнительно оснащены встраиваемым электрическим тэном, позволяющим поддерживать определенный уровень температуры воды после нагрева при помощи огня. При этом расход электроэнергии минимален.

1. Топка с внутренним кожухом, 2. Корпус колонки, нагревательный бак, титан, 3. Верхняя часть колонки, 4. Кран, 5. Соединительная труба, 6. Шланг и смеситель для душа, 7. Дымоход

Нагрев воды в бойлере происходит не только за счет воздействия открытого пламени, но и под воздействием проходящих через дымоход (расположенный внутри бака) продуктов горения. Это позволяет наиболее эффективно использовать тепловую энергию, получаемую от сгорания дров или другого топлива. Во многих современных моделях используется и терморегулирующая аппаратура, позволяющая поддерживать заданный уровень нагрева воды при помощи тэна.

Конструктивные особенности

Начнем с того, что водонагреватели этого типа известны давно. Еще в советские времена производилось нагревательное оборудование, носящее гордое имя «Титан». Это конструкция цилиндрической формы, разделенная на две части: нижняя — топка для дров, верхняя — водяной бак. Сквозь последний от топки проходит дымоход, который выводился за пределы дома.

Дымоход изготавливали из стальной трубы диаметром 70-100 мм, в зависимости от размеров самого водонагревателя. Обычно «Титаны» изготавливали также из трубы большого диаметра, утепляли их и закрывали стальным листом толщиною до 1 мм, который сверху окрашивали. Но на рынке в те времена встречались и другие модели. Отличительной их особенностью было дополнение к конструкции. То есть сам нагревательный прибор состоял из трех секций: топка, бак и сборник угарных газов.


Конструктивные особенности и принцип работы водонагревателя Источник tehnikaportal.ru

При этом в качестве дымохода использовалась не одна труба, а несколько с меньшим диаметром, обычно 32 мм, расположенных равномерно по сечению водонагревателя. Таким образом производитель увеличивал плоскость соприкосновения воды с нагревательными элементами. Ведь нагрев воды производится не только от стенки, которая разделяет топку и водяной бак, но и через стенки дымохода. А чем больше дымоход, тем больше плоскость соприкосновения.

Но принцип работы «Титана» разных модификаций был один:

  • дрова закладывали в топку, где их разжигали;
  • тепловая энергия с угарными газами и дымом проходила по дымоходу и удалялась на улицу;
  • нагревалась перегородка и стенки дымоходной трубы, за счет чего и происходил нагрев воды в баке.

По сути, «Титаны» работали, как самовары. То есть конструкция простая, принцип работы несложный, но коэффициент полезного действия не самый высокий. Большая часть тепловой энергии уходила на улицу, что требовало большего расхода дров. Именно поэтому водонагреватели такого типа делали высокими, чтобы увеличить длину, а соответственно и площадь соприкосновения, дымоходной трубы. И чем больше высота, тем эффективнее работает прибор, то есть быстрее нагревает воду.


Модельный ряд водяных нагревательных приборов Источник santehnicheskij-mir.ru

Применение дровяных котлов

Новейшие модели котлов очень просты в обращении и установке. Топить их легче и быстрее, нежели каменную или кирпичную печь. Котлы абсолютно безопасны, если соблюдены условия монтажа и эксплуатации. Однако у них есть один минус – отсутствие автоматизации закладки топлива. Дрова приходится через определенные промежутки времени подкладывать вручную. Выйти из подобной ситуации можно, установив не обычный дровяной котел, а комбинированный. Такие устройства топятся как дровами, так и твердым топливом или газом. Котлы имеют функцию длительного горения и могут поддерживать тепло в доме без подкладки горючего от 12 часов до суток.

Как выбрать проточный газовый водонагреватель

Установите продуктивность проточной водонагревательной колонки, подсчитав количество мест забора воды.

Число, которое у Вас, увеличьте в два раза. Вот это и будет приблизительная мощность проточного водонагревателя.

Установить атмосферную газовую колонку в квартире можно будет только при монтаже коаксиального дымохода. При отсутствии такового, установка данной колонки запрещена.

В коттедже можно установить любое водонагревательное оборудование. Конечно, соблюдая все нормы.

Если в доме проведен дымоход — колонка с открытой камерой. Это более дешевый и простой в эксплуатации вариант.

Способ, которым вы будете совершать розжиг, определяйте для себя сами. Что для Вас будет более удобным, запальник либо электроды, которые работают на батарейках.

Есть колонки с гидрогенератором. Их устанавливать можно, если вода в вашей системе водоснабжения чистая, без песка и примесей.

Колонки, в которых запальник горит беспрерывно, уже не популярны. Они являются более старыми моделями.

При такой работе очень большой расход газа.

Водогрейная колонка на дровах: особенности

Водогрейная колонка – это один из наиболее простых и достаточно удобных способов нагрева воды для разных нужд в частных домах или иных помещениях. Помимо горячей воды, которую можно получить, топя водогрейную колонку, пользователь получает тепло, нагревая помещение в котором она находится.

Водогрейные колонки бывают немного разные, основные отличия их друг от друга заключается в следующем:

  1. Материал изготовления топки, некоторые водогрейные колонки оснащаются чугунной топкой, которая служит значительно дольше.
  2. Материал изготовления самого бака, в котором находится вода. Самым лучшим считается бак, изготовленный из нержавеющей стали, но и цена на такие изделия несколько выше. Через центр бака из топки проходит труба дымохода, от которой и осуществляется нагрев воды.
  3. В некоторых моделях бак и топка установлены раздельно и это считается большим преимуществом, так как позволяет установить лейку душа практически в любое удобное положение. Но при этом нагрев воды происходит несколько медленнее, чем в тех моделях, где бак и топка соединены в единое целое.


Водогрейные колонки бывают нескольких видов

Чтобы водогрейная колонка исправно работала и служила длительное время необходимо, чтобы бак с водой был постоянно полон.

Нагретая вода поднимается вверх к смесителю, а снизу продолжает поступать холодная вода. Для того чтобы циркуляция осуществлялась, необходимо чтобы давление в системе было не ниже 0,06 МПа, при более низком давлении водогрейная колонка работать не сможет.

Газовый водонагреватель: как это устроено?

Для подогрева воды используется достаточно простая система. Чтобы было понятней подробней рассмотрим основные узлы конструкции:

Теплообменник

Представляет собой пластинчатую конструкцию, которая располагается около камеры сгорания. Подающая воду труба проходит через теплообменник. Проходящая по ней жидкость успевает взять тепло от стенок камеры и нагреться до достаточно высокой температуры.

Самые долговечные теплообменники изготавливаются из меди. Те, что выполнены из сплавов, прослужат намного меньше

Горелка

Основная функция – обеспечение горения в камере сгорания. Для ее изготовления чаще всего используется нержавеющая сталь, в дорогих моделях может применяться никель-хромовый сплав.

Горелки различаются по способу регулировки нагрева.

Выпускаются два типа устройств:

  • С постоянной мощностью. Нагрев в таких устройствах автоматически не регулируется. Он выставляется вручную на главной панели, после чего прибор поддерживает заданную мощность. Это очень неудобно, поскольку при малейшем изменении напора воды или давления газа колонку вновь придется регулировать. Иначе температура подающейся воды будет некомфортной.
  • Модуляционные. Оборудование реагирует на изменения в условиях работы и автоматически на них реагируют. Самые удобные в эксплуатации модели оснащены детектором температуры. Они корректируют мощность устройства так, чтобы на выходе была вода с постоянной температурой.

Горелки модуляционного типа несколько дороже аналогов с постоянной мощностью, но эта разница с лихвой окупается удобством эксплуатации.

На рисунке представлено типичное устройство водогрейной колонки

Камера сгорания

Узел, внутри которого сгорает топливо. В водогрейных колонках используется два типа таких устройств:

  • Открытая. Представляет собой открытую конструкцию, внутри которой происходит горение газа. Воздух, необходимый для поддержания пламени, забирается из помещения. Использует естественную тягу, поэтому для такой камеры необходим дымоотвод традиционного типа. КПД устройства ниже, чем у закрытого аналога.
  • Закрытая. Отличается более высоким КПД, может быть турбированной. В последнем случае монтируется оборудование, создающее искусственную тягу, так называемый турбонаддув. Устройство может оборудоваться дымоходом коаксиального типа.

В современных водогрейных колонках используются оба типа камеры сгорания, при покупке стоит учесть особенности выбранного устройства.

Система розжига

Для запуска устройства в работу требуется разжечь горелку. Сделать это можно по-разному. Ручной поджиг считается самым устаревшим и неудобным вариантом. Он предполагает использование спичек для зажигания запальника.

После этого поворотом специальной ручки разжигается собственно колонка. Иначе работает система с пьзорозжигом. Принцип действия последнего основан на том, что механическое движение преобразуется в искру.

Таким образом, при включении колонки нажимается кнопка на корпусе, активирующая встроенный пьезоэлемент. Он дает искру, которая зажигает запальник, а затем и основную горелку.

Самыми удобными считаются модели с электронным розжигом, которые работают в автоматическом режиме. Для запуска колонки достаточно открыть водопроводный кран. Это активизирует систему поджига, работающую от батарей. Она выдает искру, которая зажигает запальник, затем и колонку.

Колонки с электронным розжигом работают автоматически. Они срабатывают при открытии водопроводного крана

Автоматика

Водогрейные газовые колонки оснащаются автоматикой, которая делает использование оборудование комфортным. Это может быть:

  • Датчик тяги, который предотвращает попадание в помещение угарного газа.
  • Детектор контроля давления воды.
  • Термопара, осуществляющая контроль над пламенем.
  • Гидравлический клапан, который при отсутствии жидкости в устройстве отключает горелку.

Автоматическое управление не только делает эксплуатацию колонки более удобной и безопасной, но и усложняет ремонт и обслуживание оборудования. Это стоит учесть при выборе.

Правила выбора

Весь ассортимент представленных на рынке колонок варьируется в зависимости от производителя, технических характеристик, материалов и разновидности устройств

Сделать правильный выбор в этой ситуации будет проще, если обращать внимание на следующие особенности:

  • В конструкции некоторых разновидностей присутствуют трубчатые электронагреватели, поддерживающие нужную температуру в помещении на постоянной основе,
  • Устройства, топочные камеры которых выполнены из чугуна, являются более долговечными относительно аналогов из стали,
  • Оптимальный и наиболее надежный вариант материала, из которого изготавливаются емкости для воды в колонках нержавеющая сталь,
  • Устройства со встроенной топочной камерой нагревают воду в среднем на 10-15 процентов быстрее,
  • Объем вместимости резервуара для воды в колонке следует выбирать основываясь на количестве человек, которые в перспективе собираются пользоваться устройством и примерном среднем показателе используемого объема воды.

Наиболее распространенными на рынке являются модели производителей из России, Болгарии и Чехии. Однако встречаются случаи продажи поддельных устройств либо колонок с заводским браком. Отличить качественный нагревательный аппарат помогут:

  • Тщательная проверка всех технических и прочих необходимых документов, идущих с колонкой инструкции, технического паспорта, гарантийного талона с соответствующей маркировкой,
  • Проверка качества упаковки колонки,
  • Проверка выполнения самого изделия качества материалов, из которых изготовлена колонка, сварочных швов, ручек, съемных панелей и прочего.

Как ухаживать за газовой колонкой

Надёжность, производительность и длительный «срок жизни» газовой колонки зависит не только от особенностей модели, но и от правильной эксплуатации и ухода.

Основные рекомендации таковы.

  • Необходимо периодически проводить профилактические работы – чистить теплообменник, менять мембрану водного узла, избавляться от сажи и копоти, прочищать и регулировать горелку. Все эти действия должны производиться специалистами или представителями газовой службы.
  • Максимальная температура на выходе не должна превышать 50-60 °С, иначе производительность колонки снизится, поскольку со временем на мембране образуется накипь.
  • Следите за цветом и интенсивностью пламени. При малейших изменениях нужно обращаться к специалистам.
  • Не стоит разбавлять горячую воду из холодного крана. Это приводит к перегреву теплообменника и быстрому его выходу из строя.
  • Содержите прибор в чистоте, но удаляйте пыль и загрязнения только при полном отключении колонки.
  • Если колонка установлена на даче или загородном доме, в котором вы не зимуете, то при монтаже необходимо предусмотреть обратный клапан и сливать воду при долгом простое.
  • Не забывайте вовремя менять батарейки, иначе автоматическое поджигание не сработает.
  • Регулярно проверяйте дымоход и вентиляционную систему на наличие тяги.
  • При запахе газа срочно перекройте газовый вентиль и вызовите аварийную службу.

Водонагреватель на дачу

Устройство состоит из 90-литрового бака под воду и топки. Благодаря установленному смесителю с душем, можно с комфортом пользоваться горячей водой, нагретой от тепла топки. Принцип работы водонагревателя – накопительный. Нагрев воды происходит во время сжигания дров в топке при полном баке с закрытым выпускным вентилем. При его открывании холодная вода из водопровода вытесняет горячую.

Производитель гарантирует быстрый нагрев воды в баке – до 40 °С за 30 минут. Максимальная температура нагрева 80 °С. Водяной бак всегда должен быть заполнен водой.

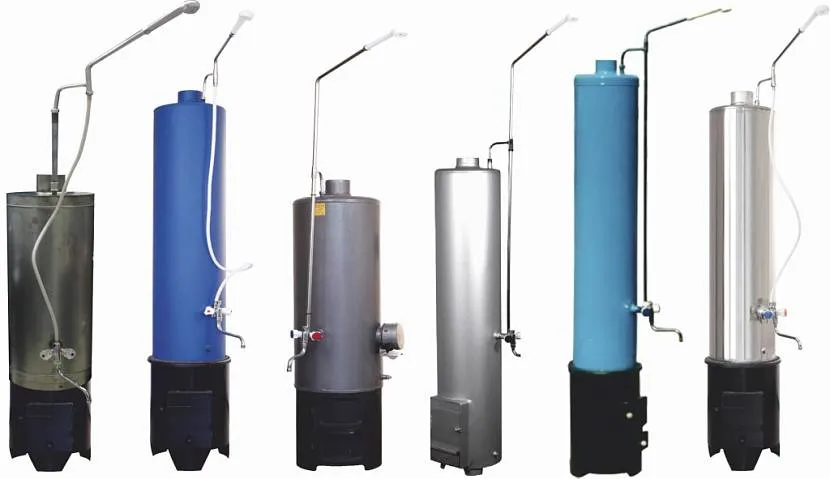

В продаже имеются дровяные водогрейные колонки с топкой двух видов – с встроенной и раздельной. Если вы купите дровяной титан со встроенной топкой, вода нагреется в баке быстрее. Зато отдельную — можно установить из различных материалов и в случае необходимости её можно легко заменить.

Раздельная топка выполняется из обычной конструкционной стали, из стали с шамотными или чугунными вставками. Шамот изготавливается из белой огнеупорной глины, известной хорошими теплонакопительными свойствами. Самыми долговечными и надежными считаются чугунные топки. Чугун повышает КПД печки, предохраняет от прогорания, долго сохраняет тепло и поддерживает повышенную температуру воды.

Баки выполнены из окрашенной стали с дном из нержавейки или полностью из нержавеющей стали. Для защиты емкости от коррозии и для смягчения воды в конструкции баков предусмотрены 5 магниевых анодов.

Диаметр дымохода составляет 110 мм, высота бака – 1,88 м с раздельной топкой, 1,54 м – при встроенной топке, масса – 40-45 кг.

Производители газовых колонок

Водогрейные приборы выпускаются большим количеством производителей. Среди них есть те, которых покупатели признали лучшими. К их числу относятся:

Vaillant

Отличающийся высоким качеством немецкий бренд. Его продукция неприхотлива в эксплуатации и имеет высокую производительность.

Колонки оснащаются надежным медным теплообменником, что гарантирует длительный срок службы, и минимум проблем в течение всего времени работы. Изделия этого бренда отличает привлекательный необычный дизайн.

Ariston

Устройства, выпускающиеся под этим брендом, отличает высокое качество в сочетании с доступной стоимостью. Детали и узлы оборудования изготавливаются из особого композитного материала, что гарантирует длительный срок службы и полную устойчивость к коррозии.

Колонки оснащаются целым комплексом разнообразных функций и отличаются высокоэффективной работой.

Electrolux

Агрегаты этой компании оснащаются особой интеллектуальной системой безопасности, которая следит за правильностью функционирования всех узлов и детекторов.

Кроме того, приборы этого брэнда самые «малошумные», что обусловлено минимальным количеством сопел, встроенных в горелку. Производительность устройств при этом не страдает, а шум от них на порядок меньше, чем от традиционных аналогов.

Устройства с турбированными горелками оснащаются дымоходами коаксиального типа

Junkers

Оборудование производится в Германии компанией Бош.  Его отличает высокое качество и хорошая функциональность. Для производства устройств используются современные материалы, гарантирующие длительный срок службы.
