Сэндвич-панели: что это такое, виды, способы соединения, монтажа, свойства, таблицы размеров и веса

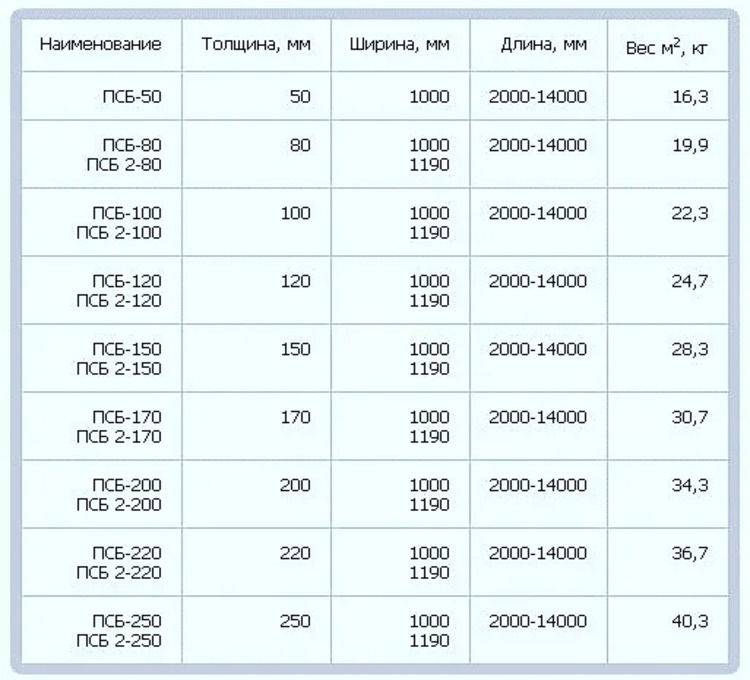

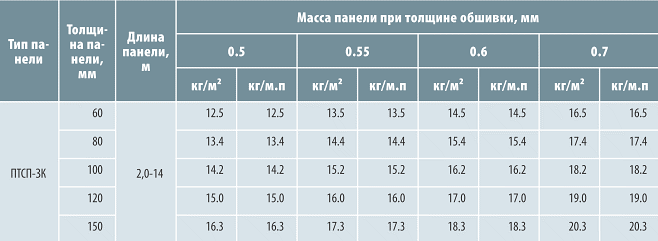

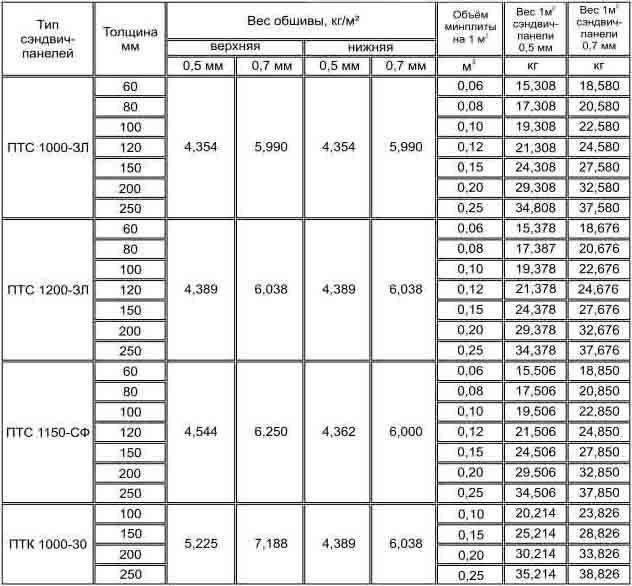

Размеры сэндвич-панелей

Нормативов по данному виду строительного материала нет, поэтому при желании, можно найти или заказать те размеры сэндвич-панелей, которые вам больше подходят. Многие производители на это идут. Не факт, что крупное предприятие будет делать небольшую партию под ваши запросы, но с мелкими можно договориться. Хотя, и с крупными можно переговорить.

Размеры сэндвич-панелей смотрите у каждого конкретного производителя

Скорее всего, «заказные» размеры сэндвич-панелей выйдут дороже (в пересчете на квадратный метр). Но это может быть оправдано. Меньше отрезков/отходов, меньше затраты в итоге. В общем, надо считать и смотреть. А вообще, максимальные и минимальные габариты у каждого предприятия свои. Зависят они от имеющегося оборудования. В таблице свели наиболее часто встречающиеся размеры сэндвич-панелей. Их разделили по назначению — стеновые и кровельные. Так как они обычно отличаются.

Стеновые	от 2000 мм до 12 000- 14 000 мм	1000 мм 1150 мм 1190 мм	от 30 мм до 250 мм
Кровельные	от 2000 мм до 16 000 мм	1000 мм 1150 мм	от 50 мм до 220 мм

Обратите внимание, указывается «рабочая» или «полезная» ширина. По факту размер каждой панели будет чуть больше — как раз за счет замка

При расчете количества вам нужна будет именно рабочая ширина. А фактическая потребуется для транспортировки, но ее редко кто указывает. Можно уточнить у продавцов. А в среднем, можно накинуть по 15 см. Этого больше чем достаточно.

Еще один момент. Не у всех производителей есть все указанные в таблице размеры сэндвич-панелей. Это «сборные» результаты. Выбраны значения, которые чаще всего встречаются. Но одно предприятие предлагает только одну ширину, другое — два или все три варианта. Точно также не все могут сделать лист длиной 12 метров. У кого-то максимум — 6,3 метра. Так что снова-таки мониторьте ситуацию в вашем регионе.

Где применяются сэндвич панели

Сэндвич панели были созданы на территории Америки, в 30-е годы ХХ столетия. Что касается отечественного рынка, то изделия на нем появились относительно недавно. Несмотря на это, их популярность быстро растет. Для чего используется материал:

1. Строительство гаражей.
2. Строительство садовых домиков.
3. Постройка складских помещений и промышленных корпусов.
4. Для декоративной отделки стен.

Сегодня из материала могут строить бытовки, киоски и магазины, а также кинотеатры. Им утепляют складские помещения и готовые конструкции. К тому же это отличный звукоизолирующий материал, подходящий для создания межкомнатных перегородок. Супермаркеты, торговые центры, коттеджи и постройки, высота которых не более 2 этажей – все это создают из панелей.

Работы по монтажу сэндвич панелей

Чтобы работа была выполнена качественно, нужно ответственно подойти к ней. Здесь нужны профессиональные строительные знания и навыки. В идеале прибегнуть к найму работников, которые сделают все правильно. Но при желании можно сделать работу своими руками.

Для работы нужно запастись такими инструментами и материалами:

• стеновая сэндвич панель 100 мм или другой толщины по желанию;
• электродрель и шуруповерт;
• строительный уровень;
• профиль или металлический уголок;
• пила с мелкими зубьями;
• отвес;
• саморезы для панелей;
• захваты;
• анкерные болты с прокладкой;
• лента самоклейка;
• лебедка или подобный механизм;
• зажимные устройства;
• силиконовый герметик.

Существует два вида монтажа сэндвич панелей:

1. По горизонтали.
2. По вертикали.

Как показывает опыт, лучше прибегнуть ко второму способу, если дом имеет высоту 3-6 м. Процесс монтажа прост: нужно крепить сэндвич панели саморезами вплотную к кровле и цоколю. Друг с другом панели соединяются за счет замков.

Горизонтальный вид монтажа проще в плане фиксации замков. Начинать процесс монтажа нужно с цоколя постройки. Изделия крепятся к каркасу по краям.

Минусы домов из сэндвич-панелей

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.

• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

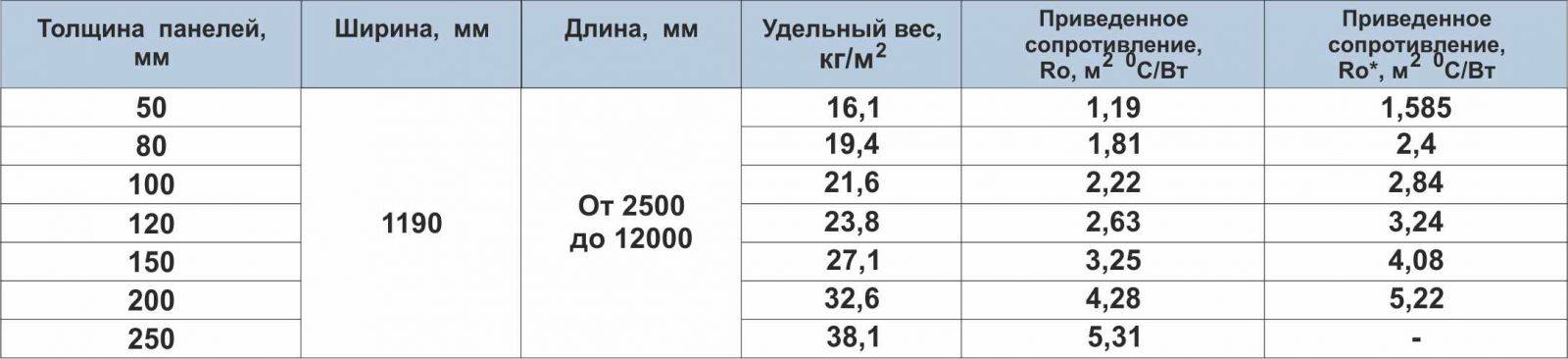

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Что такое сэндвич панели.

Сэндвич-панели считаются популярным материалом, что объясняет высокий спрос на них. Изготавливается продукция на специальном оборудовании в заводских условиях. Можно детальнее узнать о производстве сэндвич панелей www.promstan.com.ua/production/sendvich-paneli. Здесь также осуществляется продажа этого стройматериала.

В целом сэндвич-панели представляют собой трёхслойную конструкцию. Между двух тонких листов стали укладывается утеплитель. В качестве теплоизолятора применяются минеральная вата, стекловолокно, пенополистирол и т. д. Соединение происходит посредством прессования. При изготовлении сэндвич-панели могут спрессовываться холодным либо горячим способом. Любая из технологий наделяет конструкцию прочностью, долгим сроком службы и надёжностью эксплуатации.

Размеры сэндвич-панелей

Нормативов по данному виду строительного материала нет, поэтому при желании, можно найти или заказать те размеры сэндвич-панелей, которые вам больше подходят. Многие производители на это идут. Не факт, что крупное предприятие будет делать небольшую партию под ваши запросы, но с мелкими можно договориться. Хотя, и с крупными можно переговорить.

Размеры сэндвич-панелей смотрите у каждого конкретного производителя

Скорее всего, «заказные» размеры сэндвич-панелей выйдут дороже (в пересчете на квадратный метр). Но это может быть оправдано. Меньше отрезков/отходов, меньше затраты в итоге. В общем, надо считать и смотреть. А вообще, максимальные и минимальные габариты у каждого предприятия свои. Зависят они от имеющегося оборудования. В таблице свели наиболее часто встречающиеся размеры сэндвич-панелей. Их разделили по назначению — стеновые и кровельные. Так как они обычно отличаются.

	Длина	Полезная или рабочая ширина	Толщина
Стеновые	от 2000 мм до 12 000- 14 000 мм	1000 мм 1150 мм 1190 мм	от 30 мм до 250 мм
Кровельные	от 2000 мм до 16 000 мм	1000 мм 1150 мм	от 50 мм до 220 мм

Обратите внимание, указывается «рабочая» или «полезная» ширина. По факту размер каждой панели будет чуть больше — как раз за счет замка

При расчете количества вам нужна будет именно рабочая ширина. А фактическая потребуется для транспортировки, но ее редко кто указывает. Можно уточнить у продавцов. А в среднем, можно накинуть по 15 см. Этого больше чем достаточно.

Еще один момент. Не у всех производителей есть все указанные в таблице размеры сэндвич-панелей. Это «сборные» результаты. Выбраны значения, которые чаще всего встречаются. Но одно предприятие предлагает только одну ширину, другое — два или все три варианта. Точно также не все могут сделать лист длиной 12 метров. У кого-то максимум — 6,3 метра. Так что снова-таки мониторьте ситуацию в вашем регионе.

Виды утеплителей в панелях типа «сэндвич»

Слой термоизоляции в сэндвич-панелях производится из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, пенополистирол, пенополиуретан. Кратко опишем преимущества каждого утеплителя.

1. Минвата не поддерживает активного горения, демонстрирует хорошую тепловую и звуковую изоляцию, не восприимчива к агрессивным веществам и температурным перепадам.
2. Полипропилен-утеплитель является элементом сотовых панелей, и главные его характеристики — низкая теплопроводность, влагостойкость, малый вес, хорошая прочность на сжатие, неуязвимость в результате воздействия солей, щелочей, кислот.
3. Стекловолоконный утеплитель — лучший звукопоглотитель, экологически чистый материал, не горит, транспортировка и установка очень просты. Стеклянные нити не боятся химического воздействия. Не допускается превышение температурного порога в 400°С.
4. Пенополистирол — ячеистый утеплитель в сэндвич панелях, которые устанавливают на сэндвич дома жилого назначения и дачные домики («канадская» технология монтажа), торговые павильоны, цеха и склады. Идеальный выбор для быстрого монтажа/демонтажа.
5. Пенополиуретановый утеплитель – легкий и прочный одновременно, на долговечность материала не влияет влажность. Это гарантия качественной тепло- и гидроизоляции, защищенности от вредных биологических факторов — грызунов, насекомых, плесени, грибка. ППУ при контакте с огнем постепенно самозатухает.

Материалы для швеллера

Согласно требующимся характеристикам готовой продукции, она может выпускаться из стали разных марок.

Если используется горячий прокат, основное сырье – следующие виды стали Ст3 (спокойной и полуспокойной): 09Г2С, 17Г1С, 10ХСНД, 15ХСНД. Два последних наименования легче остальных и устойчивее к коррозии.

Гнутье выполняется из разновидностей: Ст3пс5, 09Г2С, 08пс, 1пс, 2пс.

Поскольку все названные сплавы чувствительны к коррозии, когда необходимо, применяется оцинковка. За счет нее увеличивается срок эксплуатации деталей, прежде всего, используемых на открытом пространстве, при условиях высокой влажности.

Цвета окраски сэндвич-панелей

Внешний слой панели окрашивается по цветовому каталогу RAL, также может быть нанесено декоративное покрытие. Приведенная ниже цветовая гамма полимерных покрытий при необходимости может быть расширена.

• RAL 1014
  Слоновая кость
• RAL 1015
  Светлая слоновая кость
• RAL 1018
  Цинково-жёлтый
• RAL 2004
  Оранжевый
• RAL 3003
  Рубиново-красный
• RAL 3005
  Винно-красный
• RAL 3009
  Оксид красный
• RAL 3011
  Коричнево-красный
• RAL 5002
  Ультрамариново-синий
• RAL 5005
  Сигнальный синий
• RAL 5024
  Пастельно-синий
• RAL 6002
  Лиственно-зелёный
• RAL 6005
  Зелёный мох
• RAL 6019
  Бело-зелёный
• RAL 6029
  Мятно-зелёный
• RAL 7004
  Сигнальный серый
• RAL 7005
  Мышино-серый
• RAL 8004
  Медно-коричневый
• RAL 8017
  Шоколадно-коричневый
• RAL 9002
  Светло-серый
• RAL 9003
  Сигнальный белый
• RAL 9006
  Бело-алюминиевый

Также возможно нанесение декоративного покрытия: полиэстр с фактурой кирпичной кладки, камня и трех видов древесины.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Строить ли СИП дом? Мой опыт за пять лет проживания

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров

Это может быть:

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.

• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Какой толщины бывают сэндвич-панели?

Возведение зданий

Теплоизоляционные сэндвич-панели находят применение в домостроении. Здесь многослойные плиты служат несущими элементами, выступая в роли не только стен, но и перекрытий.

Возведенный из сэндвич-панелей дом способен сэкономить 40-60 % энергии. Использование этого удивительного материала позволяет эффективно подавить внешний шум за счет улучшения акустических свойств помещения.

Специалистами доказано, что конструкция из сэндвич-панелей, совмещающих несущие и ограждающие функции, в пять раз прочнее той, которая выполнена из деревянного каркаса. Возводить такие дома можно не только в теплый период, но и зимой.

Крепление панелей друг с другом производится по принципу «паз-шип». При этом создается цельный каркас, успешно сопротивляющийся ветрам и прочим нагрузкам. Причем стойкость такого панельного дома значительно выше, чем у конструкции из деревянных брусьев.

Соединение сэндвич-панелей между собой

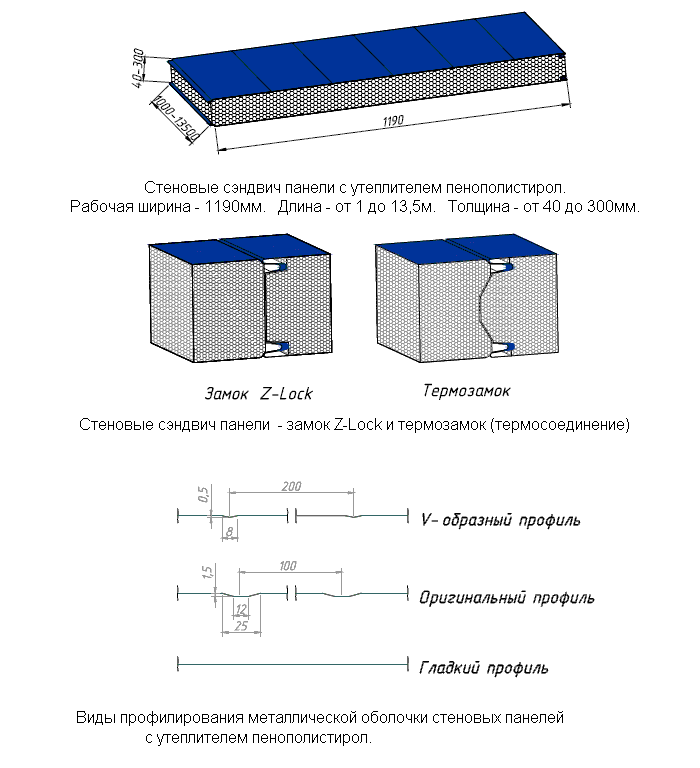

Соединяются между собой сэндвич-панели при помощи замков. Замки стеновых и кровельных отличаются, причем значительно. В кровельных с одной стороны специально сделан выпуск стали в форме волны. Он «надевается» на выступ предыдущего листа. Так и происходит соединение. В стеновых же панелях замок сделан по принципу шип-паз. Причем, лучше если по такому принципу соединяется не только наружная обшивка, но и утеплитель.

Соединение сэндвич-панелей между собой: замки разной сложности

Вообще, во всей конструкции именно стыки панелей — самые слабые места. Не только в смысле безопасности, но и в смысле сохранения тепла. Первые панели были с соединением только металлических листов, а утеплители просто стыковались. Но швы промерзали, поэтому стали усложнять форму, создавая лабиринты. Также при соединении используются дополнительные уплотняющие ленты, чтобы уже точно избежать продувания и промерзания.

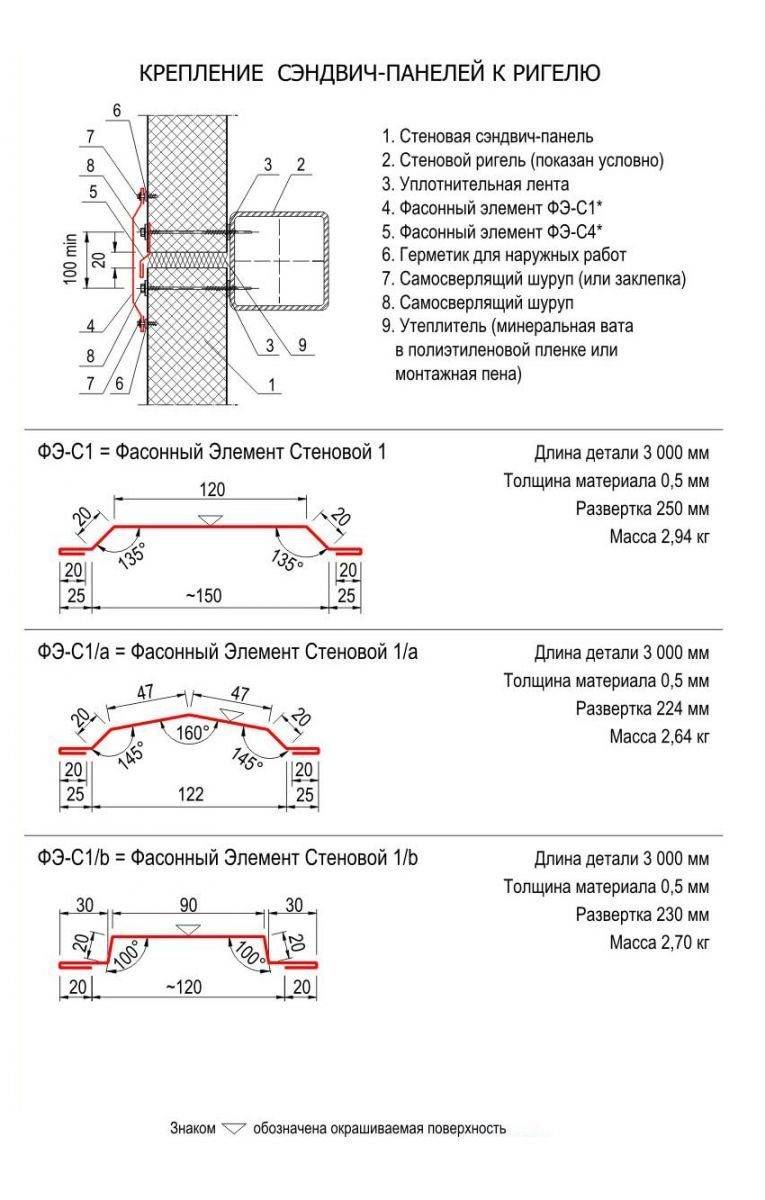

Стеновые панели при вертикальном монтаже должны фиксироваться. При горизонтальном это не обязательно. Также обязательна установка крепежа при настиле сэндвичей на кровле

В некоторых случаях используется дополнительная фиксация — саморезы или шпильки. Некоторые формы замков позволяют крепеж делать скрытым, в других он устанавливается сверху. По типу монтажа профлиста и металлочерепицы.

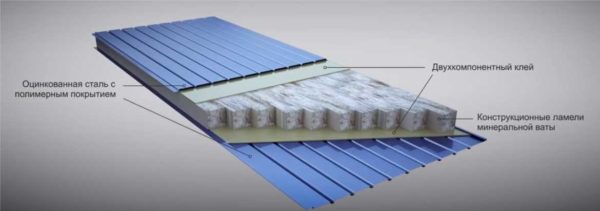

Свойства и характеристики. Панельный состав

Обычные сэндвич-панели сделаны из пары-тройки слоев – облицовка внешнего типа и утепляющая прослойка между ними. Главные элементы скрепляют между собой при помощи горячего прессования, или сцепляют их клеевым веществом на базе полиуретана. Состав таков:

• Конструкционные ламели от минеральной ваты.
• Кровельный замок.
• Защитная пленка.
• Внутренний тип облицовки.
• Трапециевидные ламели от минеральной ваты.
• Двухкомпонентный клеевой слой №2.
• Двухкомпонентный клеевой слой №1.
• Облицовка внешнего типа.

За счет композитного строения, сэндвич-панели обладают множеством неоспоримых преимуществ. В частности, материалы спрессованного типа мало весят, а это сильно уменьшает нагрузку на основание. Также эти панели обладают высоким уровнем тепловой изоляции, и при этом слой утеплителя прекрасно защищен внешней облицовкой, а значит, панели не теряют свои свойства спустя время.

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Тщательное соблюдение технологии является обязательным при выполнении монтажаФОТО: rusolymp.ru

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудованиеФОТО: static.tildacdn.com

Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементовФОТО: mpcomm.ru

Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизацииФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксироватьФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичностиФОТО: rsp.spb.ru

Размеры и характеристики швеллера 18П

• Вес 1 метра – 16.3 кг, 17.4 кг (18аП)
• Высота швеллера – 180 мм
• Ширина полки – 70 мм, 74 мм (18аП)
• Толщина полки – 8.7 мм, 9.3 мм (18аП)
• Толщина стенки – 5 мм
• Толщина угла – 9 мм (радиус закругления)
• Площадь поперечного сечения – 20.7 см2, 22.2 см2 (18аП)
• Погонных метров в тонне – 61

По точности различают на высокую, повышенную и обычную.

• Обозначаются буквами
  • А (высокая)
  • Б (повышенная)
  • В (обычная)

Например: 5аП, 18бП, 12аУ

По прочности градация на обычную и повышенную.

Допустимые отклонения размеров (по ГОСТ 8240-97)

• Высота +- 2 мм
• Ширина полки +- 2 мм
• Толщина полки -0,5 мм
• Толщина стенки +- 0,5 мм
• Прогиб стенки швеллера не более 1 мм. Стенка, это которая “h” на схеме выше. Она должна быть прямой, не выпирать влево или вправо в оговоренном пределе.
• Кривизна не более 0.2% длины швеллера.
• Перекос полок – заваливание их во внутрь или во вне, для разных точностей (a,б,в):

Отклонения у швеллера “П” по толщине стенки и радиусу закругления не контролируют. А плюсовые отклонения по толщине полки контролируются предельным весом швеллера. Отклонения по массе не должны превышать +-4% для партии и +-6% для единицы.

Масса погонного метра вычислена с помощью площади сечения и плотности стали 7,85 г/см3 или 7850 кг в кубическом метре.

Отклонения размеров длины

Длина швеллера 18П в пределах 2 – 12 метров. Но при соглашении с производителем, изготавливаются и свыше 12 м. Отклонения по длине для швеллера от 2 до 8 метров – +- 40 мм. При длине свыше 8 метров не более 100 мм.

Материал изготовления

• У производителей часто встречаются изготовленные из сталей:
  • 09Г2С
  • 09Г2С-15
  • 09Г2С-14
  • Ст3
  • С255
  • С355-1
  • С345
  • 3пс
  • 3сп/пс5

Площадь швеллера

Для различных аспектов, например расход краски, требуется знать какова площадь изделия. Задача не тривиальная, поскольку форма не простая для точного расчёта. Для целей ответа была проделана работа.

В 1 погонном метре швеллера 18П – 0,644 квадратных метра (м2)

• Для удобства подсчитано количество м2 в единице изделия разной длины
  • В 2 метрах – 1,288
  • В 3 метрах – 1,932
  • В 6 метрах – 3,864
  • В 9 метрах – 5,796
  • В 12 метрах – 7,728

Сколько м2 в тонне

• В 1 тонне швеллера 18П – 39.3 квадратных метра
• Пояснение:
  • Сначала узнаем сколько метров в тонне. Для этого тонну делим на 16.3 (вес 1 метра 18П) и получаем число 61. Ровно столько метров швеллера 18П в одной тонне.
  • Зная что 1 метр имеет площадь 0,644 м2, мы умножаем на количество метров и получаем 39,3 м2 в тонне.

Расход краски

• Очень варьируется в зависимости от цвет, инструмента нанесения и вида краски.
• Примерная разница расхода краски на 1м2:
  • Водная – 155 гр
  • Эмаль – 135 гр
  • Чёрный цвет – 70 гр
  • Белый цвет – до 125 гр

Общие нормы покраски металла, обычно колеблется в рамках 100-150 гр на м2. Экономичнее краскопультом. Укрывистость чёрной краски выше, ведь чтоб добиться покрытия железа белым, нужно больше применить краски, иначе не будет покрашено в хороший белый цвет.

Ориентировочные средние цены

Тонна стоит – от 34 до 67 тысСтоимость 1 метра швеллера – 550 – 1090 рублей

Но это в теории, получено путём расчета метража в тонне. Вычисляется так: В тонне швеллера 18П – 61 метра, поделим стоимость тонны на 61, мы получим вышеуказанные суммы за 1 погонный метр. Однако, по какой цене будет продан в розницу, может сказать только сам розничный продавец.

При исследовании было выявлено, что цены едины вне зависимости от метража или металла. Пик цен наблюдался в мае 2018, тогда средняя была 58 тыс. Наименьшая за недавнее прошлое была в начале 2016, тогда средняя цена показала 30 тыс за тонну. Какая либо сезонность в стоимости не прослеживается. Порой существенно цена меняется в зависимости от длины.

Можно добавить, что понижение цен в 2019-2021 может происходить в связи с риском рецессии в экономике. Которая влечёт снижение спроса, сжатие экономики и соответственно падение цен.

В среднем, расценка на швеллер из стали 09Г2С-12 выше. Не всегда но зачастую на 10-15%, нежели на швеллер из прочих сталей. Цена обычно ниже на 10-15% на популярные швеллеры из сталей Ст3, 3сп/пс5.

Стандарт ГОСТ

Можно встретить изготавливаемые по ГОСТ 82783, 27772-83. Хотя в массе своей почти всегда изготавливаются по 8240 различных годов (8240-89, 8240-97)

ГОСТ 19281-89. Прокат из стали повышенной прочности.

Характеристики зарубежных аналогов

Аналоги часто не отличается. Объект представляет из себя понятное изделие которое изготавливается много лет и довольно хорошо изучено, стандартизировано. Дело остаётся за соблюдением технологий и контролем процессов. Что упирается больше в добросовестность производителя.

Что такое сэндвич-панели

Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.

Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.

По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.

Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.

Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.

В общем, внешний вид сэндвич-панелей может быть различным.
