Последствия неправильного определения параметров
Если приобретены камни ФБС, которые легче чем требуется по ГОСТ, то в этом случае были допущенные грубые нарушения в процессе производства, фактически это брак и как он себя поведет в качестве фундамента, будет сложно предположить. Лучше такие блоки не покупать, особенного для многоэтажных объектов.
Определения габаритов фундамента и его веса лежит в основание расчета нагрузки, которую он способен переносить в ходе эксплуатации. Беря его за основу определяют нагрузки веса строения, снежного и ветрового влияния и дополнительного эксплуатационного давления.
Если несущие свойства фундамента из «облегченных» ФБС будут ослаблены, то естественно он не сможет удержать все вышеперечисленные нагрузки — строение будет разрушаться.

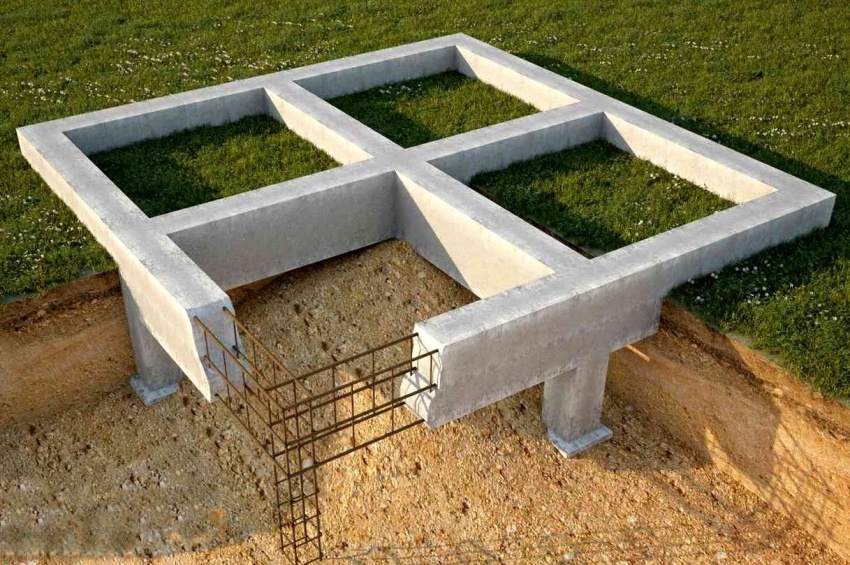

Особенности постройки фундамента столбчатого типа из блоков 20х20х40
Приняв решение возвести основание столбчатой конструкции, учтите ряд моментов:
- оптимальный интервал между столбчатыми опорами из блоков равен 1,2-2,8 м;
- расстояние от торца блочной опоры до базовой отметки составляет 0,25-0,5 м;
- толщина щебеночно-песчаного слоя после уплотнения достигает 0,2 м.
Соблюдайте приведенный порядок сооружения фундамента:
- Выполните очистку и разметку площадки.
- Извлеките почву под столбчатые опоры.
- Сформируйте в приямках подушку.
- Уложите блоки на цементный раствор.
После завершения укладки следует гидроизолировать поверхность столбчатых опор.

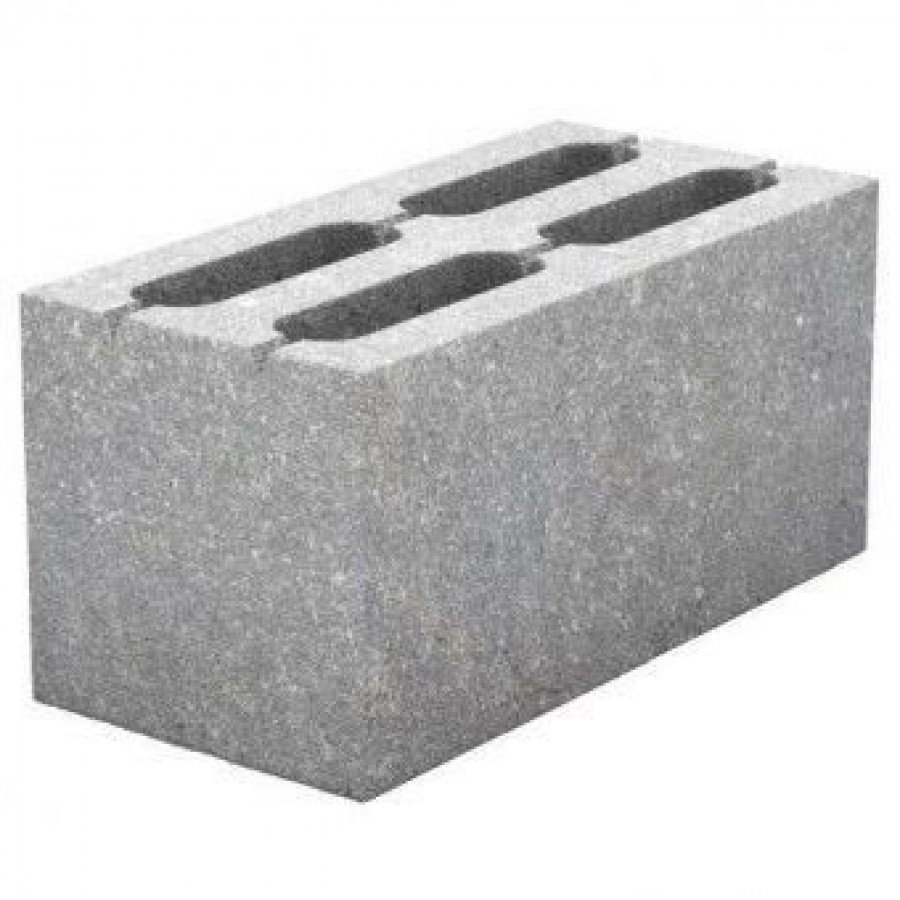

Фундамент столбчатого типа из блоков 20х20х40

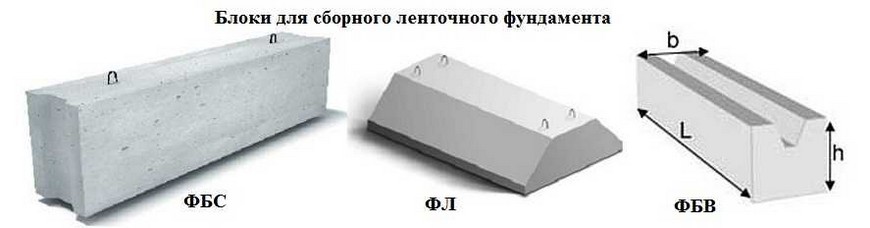

Типы блоков ФБС
Блоки маркируются буквенно-цифровым кодом, расшифровка которого позволяет узнать размер и вес изделия, а также его функциональное назначение. Типы марок ФБС указаны в таблице ниже:
| Ф | Стаканные блоки фундаментные для колонн |
| ФЛ | Железобетонные блоки фбс, применяемые как подушка для ленты фундамента |
| ФБС | Изделия строительные для обустройства нулевых циклов, подполья и подвального помещения |
| БФ | Ленточный бетонный блок. Предназначен для возведения несущих стен |
| ФР | Блоки стеновые из тяжелого бетона |
| ФБП | Бетонные блоки пустотелые |
Ленточные блоки из бетона
Но следом за символьными обозначениями идут цифры, и их расшифровка следующая:
- Первая цифра обозначает длину блока;
- Вторая цифра – это ширина изделия;
- Третья цифра указывает на высоту.
И оптовая, и розничная цена блоков формируется в зависимости от габаритов изделий и состава наполнителей, региона изготовления, а также транспортных и других логистических расходов.
Оптимальные геометрические параметры
Основным параметром является глубина залегания – рекомендуется делать фундамент для стен из газоблока глубокозаглубленным, чтобы предотвратить пагубные воздействия эффекта пучения грунта на него. Справедливое утверждение – чем он глубже, тем надежнее, но на практике и намного дороже
Поэтому важно правильно соотнести эти факторы и выбрать оптимально подходящую для конкретной местности глубину залегания. Ширина основания – тоже важный параметр, который влияет на его несущую способность. Определяется она с учетом толщины используемых газобетонных блоков, высоты здания и предполагаемых нагрузок
Определяется она с учетом толщины используемых газобетонных блоков, высоты здания и предполагаемых нагрузок
Ширина основания – тоже важный параметр, который влияет на его несущую способность. Определяется она с учетом толщины используемых газобетонных блоков, высоты здания и предполагаемых нагрузок.
Фото 3. Кладка газоблока на плитное основание
На что влияет высота фундамента?
В классическом понимании под высотой основания понимают его глубину залегания. Влияние этого показателя было подробно рассмотрено немного раньше в данной статье.
Однако некоторые пользователи под понятием «высота фундамента» подразумевают высоту цокольной части, с которой будет начинаться кладка газобетонных блоков. В этом случае цоколь воспринимает на себя все негативные атмосферные воздействия. Поэтому его размер подбирается в зависимости от климатических условий, количества осадков в зимний период и прочих факторов.
Фото 4. Газобетонный дом на свайно-ростверковом фундаменте
Минимальная высота фундамента
Итак, продолжим с глубиной залегания основания. Наилучшим образом пучению грунта противостоят фундаменты, опорная подошва которых находится ниже на 150-200 мм глубины промерзания почвы. Поэтому высота фундамента в разных регионах может составлять от 1000 мм и более.
С учетом вышеописанной информации можно с уверенностью утверждать, что лучший фундамент для дома из газобетона тот, который расположен ниже глубины промерзания грунта.
Какой бетон используют при формовке ФБС
Поскольку прочный фундамент — основа всего дома, блоки, из которых его собирают, делают из цемента марки не ниже М100. Часто используют более высокую М200, чтобы улучшить характеристики отливки.
ГОСТ 13579-78 указывает, что класс по прочности на сжатие для полнотелых ФБС из тяжелого и керамзитобетона должен быть не ниже В 7,5, а для пустотных заготовок длиной 2,38 м — В 12,5. Для блоков из силикатного бетона этот класс — В 15.
Средняя плотность тяжелого бетона задается на уровне 2 т/м3, у силикатного — 2 т/м3, а у облегченного — 1,8 т/м3. Этот параметр влияет на вес готовых изделий. Перед началом стройки стоит рассчитать плотность и состав почвы, вес и прочность отливок.
Пошаговая инструкция по укладке фундамента Н2
Сборка основания из ФБС — несложный монотонный труд, требующий найма подъемной спецтехники. Основная задача бригады — точно следовать размерам, прописанным в проекте, и тщательно подготовить основание перед укладкой.
Если грунт плотный и несыпучий, можно сделать опорные стенки из блоков, соединенных цементно-песчаной смесью. Чаще монтируют сборно-монолитный фундамент. При этом бетонируют верх и низ подпорной стены и прокладывают дополнительный пояс через каждые 2—3 ряда.
Характеристики
Типы
Разновидности блоков могут отличаться формой и профилем:
- Колонны цилиндрические применяются для свайных и столбчатых оснований и имеют обозначение «Ф».
- Заготовки трапециевидные для ленточного и столбчатого фундамента. Имеют обозначение «ФЛ».
- Прямоугольные элементы с наличием дугообразных выемок на торцевой стороне. Они маркируются буквами «ФБС»
- Изделия пустотелые — «ФБП».
- Иногда пользуются балками с маркировкой «БФ».
Размеры фундаментных блоков ФБС ГОСТ
Главный государственный стандарт для регулирования размеров фундаментных блоков (ФБС) — это ГОСТ 13759-78. В этом документе они перечислены со своими обозначениями в соответствии с размерами. Кроме того, на определение маркировки влияет класс бетона, вес, расход материала, марка монтажной петли.
Для правильного выбора параметров таких изделий правильно рассчитайте площадь основания, выясните, какая предполагается кладка. Также должна учитываться толщина перекрытий и строящихся стен. На ФБС имеется ещё и особенные маркировочные указания в виде защитного кода с информацией для покупателей. Например, нумерация ФБС 6-4-6 подразумевает, что высота изделия — 600 мм, в ширину оно — 400 мм, а в длину — 600 мм. Однако такая маркировка 24-6-6 т. будет обозначать, что длина 2400 мм, ширина и высота — 600 мм.

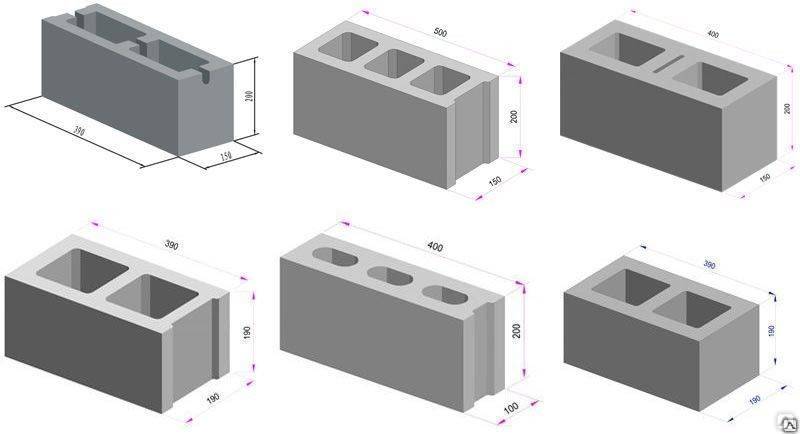

Разновидности и размеры блоков ФБС
Параметры железобетонных изделий также необходимо учитывать, принимая во внимание характер почвы. К примеру, на глинистую и вздувающуюся почву лучше подходят ФБС 24-6-6 и аналогичные
При подборе размеров учитывайте:
- деформацию грунта;
- нагрузку стен, трасс, колонн;
- глубину их установки.
При учёте всевозможных факторов можно добиться создания достаточно отапливаемого подвального помещения, что не всегда позволяет обеспечить другой тип основания. В случае подбора определённого вида блока ФБС с параметрами, полностью соответствующими будущему строению и с условием учёта технических характеристик, можно получить идеальную постройку, у которой будет особая прочность и привлекательный внешний вид.
Параметры ФБС влияют на массу конструкции. Учитывайте это, потому что при транспортировке и укладке нужно будет пользоваться грузоподъёмным транспортом и техникой.

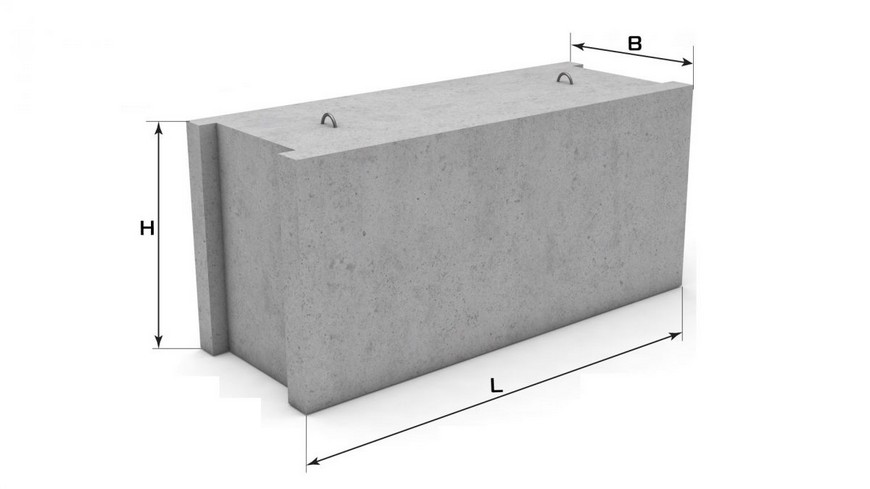

Таблица с размерами ФБС
| Наименование ФБС | L | B | H | Вес (кг.) |
| 24-3-6 | 240 | 30 | 60 | 970 |
| 24-4-6 | 240 | 40 | 60 | 1300 |
| 24-5-6 | 240 | 50 | 60 | 1630 |
| 24-6-6 | 240 | 60 | 60 | 1960 |
| 12-3-6 | 120 | 30 | 60 | 485 |
| 12-4-6 | 120 | 40 | 60 | 650 |
| 12-5-6 | 120 | 50 | 60 | 810 |
| 12-6-6 | 120 | 60 | 60 | 980 |
| 9-3-6 | 80 | 30 | 60 | 325 |
| 9-4-6 | 80 | 40 | 60 | 430 |
| 9-5-6 | 80 | 50 | 60 | 540 |
| 9-6-6 | 80 | 60 | 60 | 650 |
Морозоустойчивость
Эта характерная особенность необходима на преобладающей территории нашего государства. Все такие стройматериалы способны выдержать определённое число циклов заморозок и разморозок. Чтобы увеличить эти показатели возможно добавление разных присадок.
Готовые цементные смеси.
Принимая во внимание сложность изготовления раствора по точным пропорциям, производителями сухих смесей на основе цемента сейчас предлагаются уже готовые цементные смеси. В них под определенную прочность бетона подогнаны все компоненты. Использование таких смесей значительно упрощает процесс изготовления бетонного раствора и гарантирует его наиболее качественные характеристики
Использование таких смесей значительно упрощает процесс изготовления бетонного раствора и гарантирует его наиболее качественные характеристики.
В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.
Маркировка железобетонной продукции
Любая железобетонная продукция маркируется по ГОСТу 13015.2-81. Маркировка состоит из трех форматов: маркировочной надписи, специальной информационной подписи, особых монтажных знаков.
Первая группа. Марка состоит из букв и цифр. Они в свою очередь разделяются на три группы: тип изделия, класс арматуры плюс тип бетона и несущая способность блока, специальные свойства определенного компонента. Дополнительно в маркировку включены размеры. К примеру, ФБС 20 6 4 ТП будет расшифровываться следующим образом:
- ФБС — сплошной фундаментный блок;
- 20 — длина в дециметрах;
- 6 — ширина в дециметрах;
- 4 — высота в дециметрах;
- Т — использован тяжелый бетон;
- П — пористый (свойства бетона).
Вторая группа. Информационная надпись включает сведения о дате изготовления и массу ЖБИ. Последний параметр указывается, если блок превышает 500 кг. Обычно ниже этого показателя масса не указывается. Мелкоштучная продукция маркируется только на 10% в одной партии.
Третья группа. Монтажные знаки являются обозначением основных мест для монтажа блоков. Это центр тяжести, область для стропальных работ, верх элемента и так далее.
Железобетонные блоки — действительно качественные и долговечные изделия для строительства самых разнообразных объектов. Они заслуженно занимают лидирующую позицию в списке строительных материалов
Перед покупкой важно определиться с назначением возводимой конструкции, чтобы подобрать оптимальный тип ЖБИ
Дополнительно обратить внимание на маркировку продукции, технические и эксплуатационные свойства, а также ознакомиться с сопроводительной документацией
Конструктивные особенности ФБС
У каждого из типов блоков есть свои конструктивные особенности, зависящие от предназначения конкретного типа блоков.

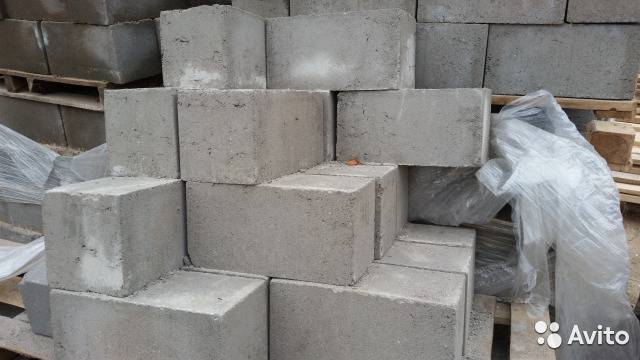

Фундаментные блоки сплошного сечения
Конструктивной особенностью фундаментных блоков сплошного сечения (собственно ФБС), является именно их сплошное сечение – без пустот и выемок. Эта конструктивная особенность позволяет использовать блоки ФБС при строительстве мощных ленточных фундаментов с высокой несущей способностью.
Основание, выполненное из ФБС и закрепленное монолитной обвязкой по верху, практически приравнивает такой сборный фундамент к монолитному по несущей способности. Он позволяет нагружать его зданиями с тяжелыми стенами (кирпич, бетон, камень), высотой постройки до 3-го этажа включительно.

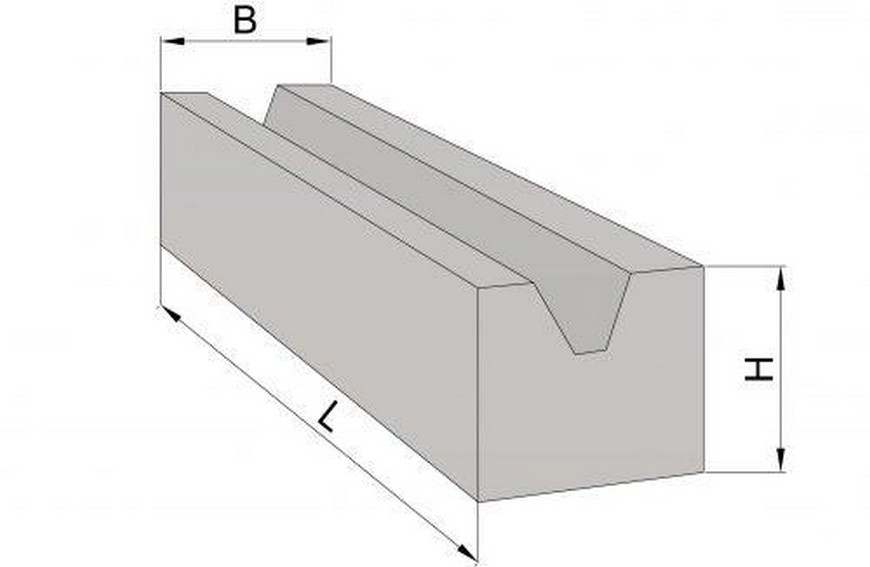

Фундаментные блоки с вырезом
У блоков типа ФБВ, конструктивной чертой является сквозная выемка, проходящая через весь блок. Если выложить первый (самый нижний) ряд фундаментной ленты блоками ФБС, а второй блоками ФБВ, то получится своеобразный канал, по которому можно проложить трубы канализации, водопровода, кабели электропитания и другие коммуникации.
Если подвал планируется использовать для хозяйственных нужд или как дополнительный этаж, то коммуникации, спрятанные в стену, освободят дополнительное пространство.

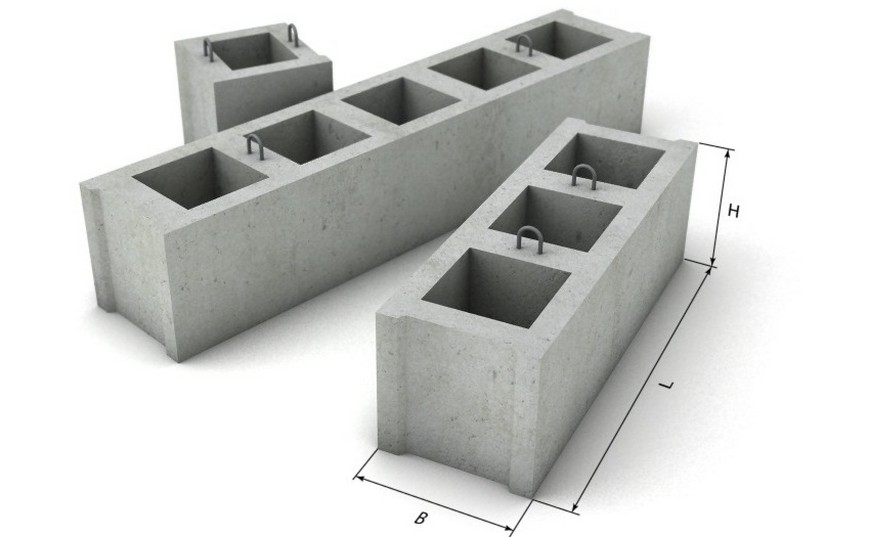

Фундаментные блоки пустотные
Конструктивное отличие блоков ФБП – наличие пустот в «теле» блока. Пустоты, заложенные заводом-изготовителем, облегчают вес блока, в то же время, придают этим блокам хорошие тепло- и звукоизоляционные свойства.
Из-за меньшего количества бетона и других материалов, используемых при создании блока, он получает меньшую стоимость по сравнению с другими типами фундаментных блоков.
Критерии выбора фундаментной опоры под дом из блоков
Основными критериями при выборе типа фундамента под дом из блоков являются:
- несущая способность грунта;
- уровень грунтовых вод;
- глубина промерзания грунта;
- размеры и материал стен будущего здания.
Несущую способность (категорию грунта) можно узнать в региональном комитете по строительству. Уровень грунтовых вод и глубину промерзания узнают на местной метеостанции, или также в комитете по строительству.
Слабые, пучинистые, обводненные грунты потребуют применения свайно-ростверкого фундамента, на скальных, прочных грунтах будет нормально работать ленточный, монолитный или сборный фундамент.
Отрицательные стороны блоков ФБС
Применение блоков ФБС в строительстве имеет некоторые отрицательные моменты
Обязательно придется привлекать технику для монтажа, что увеличит стоимость строительства
Бетон холодный: рассчитывая на тепло в подвальном помещении, делают изоляцию.
Стандартные конструкции не предусматривают армирования, поэтому хрупкие
Если с ними неосторожно обращаться, подвергать ударам, они могут расколоться. Это все недостатки ФБС, а достоинств больше
Из элементов, которые по ГОСТу производятся различных размеров, легко сформировать сборный фундамент. Времени на монтаж затрачивается меньше, чем на заливку монолита. Прочность конструкции достаточная, чтобы фундамент простоял без деформации 100 лет
Это все недостатки ФБС, а достоинств больше. Из элементов, которые по ГОСТу производятся различных размеров, легко сформировать сборный фундамент. Времени на монтаж затрачивается меньше, чем на заливку монолита. Прочность конструкции достаточная, чтобы фундамент простоял без деформации 100 лет.
Как вам статья?
ПолезноНе нравится

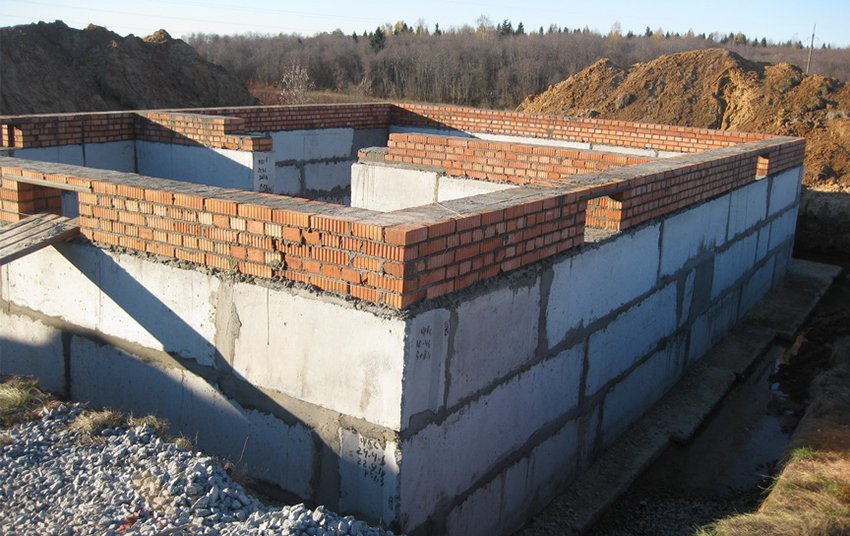

Особенности монтажа фундаментных ФБС блоков
Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков
Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа
Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.
Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.
Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины
От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.
При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.
Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ
Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.
