Монтаж объекта из бетонных колец
Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.
Вот общая схема выполнения монтажных работ:
- Выполнить разметку.
- Выкопать котлован.
- Установить кольца.
- Подвести к объекту канализационную трубу.
- Сделать отверстие для трубы и ввести ее в емкость.
- Выполнить герметизацию всех соединений.
- Нанести слой гидроизоляционного материала.
- Уложить на дно сооружения фильтр из песка и гравия.
- Выполнить обратную засыпку котлована.
- Установить верхнее перекрытие с крышкой.
- Засыпать перекрытие грунтом или задекорировать его.
Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.
Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее
В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.
Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.
Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.
Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить
Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.
Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.
Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала
Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.
Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.
В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.
Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов
Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.
Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.
Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи
Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.
Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.
Разновидности колодезных деталей
Колодезные днища КЦД 10а.Колодезные днища КЦД 10а — необходимая деталь сборного септика.
От качества их изготовления и правильности установки зависит долговечность изделия. Днище КЦД 10а выпускают в виде монолитной плиты из железобетона с несколькими специальными петлями. В продаже представлены днища разного диаметра. Донышко КЦД 10а производят согласно утвержденному стандарту. Габариты КЦД рассчитаны так, чтобы днище выдерживало нагрузки жидкости, которая скапливается в емкости
При этом производители принимают во внимание возможную подвижность почвы и воздействие подземных вод. КЦД подбираются по диаметру других колодезных деталей – колец КЦ, крышек и пр. Примеры параметров нескольких видов колец КЦ (высота и вес изделий КС):
Примеры параметров нескольких видов колец КЦ (высота и вес изделий КС):
- КС-7-1; десять сантиметров, сорок шесть килограммов;
- КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
- КС-7-3; тридцать сантиметров, сто сорок килограммов;
- КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.
У материалов КС, КЦ, вес которых превышает сто килограммов, должны быть специальные ушки. Изделие, которое имеет маркировку, например, КС10-6, называют стеновым. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Продукция, промаркированная КО6, имеет высоту в семь сантиметров, внутренний диаметр – пятьдесят восемь см, нар. диаметр – восемьдесят четыре см, вес – шестьдесят кг. Опорные изделия К06 также используются при проведении работ на участках.
Бетонные КЦ (КО6, КС10) позволяют точнее определять высоту емкости. Можно выравнивать ее с поверхностью земли или сделать так, чтобы кольца были выше уровня почвы. Монтаж бетонных деталей на специальную плиту позволит приподнять колодезный люк. За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Важными при проведении расчетов для КЦ являются объемы колец.
Кубический метр является основной единицей измерения.
Наружная гидроизоляция
Главное назначение – предотвращение негативных воздействий окружающей среды. Самая удобная реализация – когда ещё во время закладки колец применяют подобную обработку. Иначе потом придётся вручную откапывать готовый ствол. Смотровые, канализационные колодцы обнажают полностью. Для питьевых нужно на 50 сантиметров от отметки уровня воды. Работы выполняют при температуре воздуха от +5 градусов. Кессон для скважины требует таких же условий.
Материалы наносят только на сухие основания, тогда всё будет хорошо держаться. Если колодец действующий – его предварительно осушают. Наружные стенки в любом случае очищают от грязи и пыли, любых дефектов на поверхности.
Отдельный этап – пропитка с помощью грунтовки. От типа колодца зависит, какую марку надо использовать в том или ином случае. И какой кессон для скважины обустраивают.
Выравнивание наружной поверхности колец, укладка гидроизоляции – последние этапы. Внешние швы тоже покрывают дополнительными материалами. Кольца засыпают сверху землёй, когда изделия полностью высохли.
Особенности конструкции из бетона
Сделать колодец из бетонных колец можно, как это ни странно, своими руками. Хоть наиболее широко применяемое для этого кольцо – КС 10.9 – весит 600 килограмм, существует несколько способов спустить его в будущую горловину колодца.
К прочему, вы также можете узнать больше про сборные железобетонные кольца для колодцев.
Выкапывают яму большого размера на глубину 1.5-2 кольца. Первое кольцо устанавливают в центр и начинают обкапывать изнутри. Под своим весом оно проседает и освобождается место для новых колец. Так постепенно, наращивая глубину по одной секции, колодец устремляется к водоносному слою.
Для ручного сооружения устройства лучше брать бетонные кольца КС 7.3, КС 7.9, КС 10.3 и КС 10.9. Первая цифра показывает внутренний диаметр в дециметрах, а вторая – высоту изделия.
Также можно взять бетонные изделия с замками («с четвертью»). Благодаря замковым соединениям на торцах, горловина колодца получается надежной и монолитной. Еще одним плюсом моделей с четвертью является то, что они сами выравниваются. Так что не нужно тратить силы, чтобы выставлять их идеально ровно.
Подробно о технологии бурения скважин на воду рассказано в этой статье.
Колодезные размеры: диаметр, вес, высота, толщина
Самое маленькое серийное бетонное кольцо имеет внутренний диаметр 0.7 м. Самый большой диаметр – два с половиной метра.

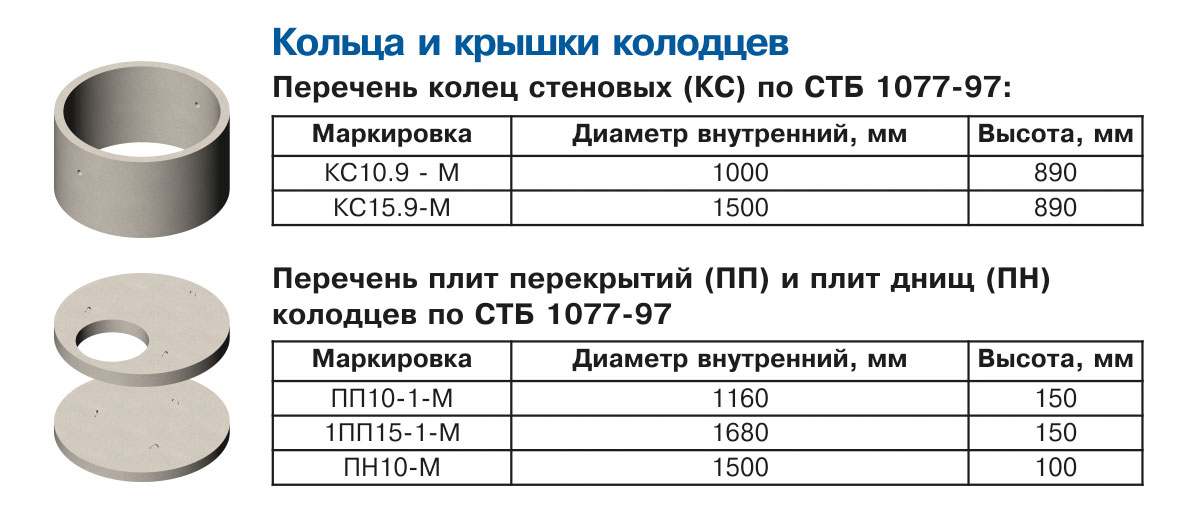

Размеры и масса бетонных колец для колодцев.
Маленькие канализационные
Маленькие изделия применяют для водоносных колодцев. Большие необходимы в процессе монтажа канализации и смотровых колодцев. Кольца могут иметь разные размеры стенок. Высота может составлять от десяти сантиметров до трех метров.
Пошаговая инструкция создания домика для колодца своими руками изложена в данном материале.
Армированные и железобетонные модели: сколько весят
Ниже приведены несколько популярных типов колец из белого и серого армированного бетона:
- К-7-1 – с внутренним диаметром в семьдесят сантиметров и высотой в десять. Толщина стенок – 80 мм (или 8 см). Такое изделие весит 46 кг и позволяют наращивать высоту (глубину) колодца с минимальными размерами.
- К-7-10 – это, так сказать, «золотой стандарт». Высоты один метр вполне хватает, чтобы с помощью техники можно было работать и довольно быстро монтировать колодец на участке. Вес – 457 кг.
- К-7-5 или К-7-6. Изделие для ручной работы с меньшей высотой. Их вес, соответственно, 230 и 275 кг.
- К-20-10 – самое большое кольцо из бетона. Его вес – 2.5 тонны. Для своего колодца оно вряд ли понадобиться.

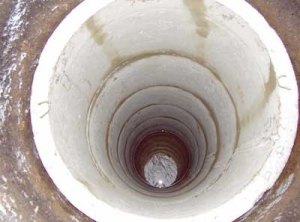

Внутренне устройство
Очень важно обеспечить качественную герметизацию колодца. Это позволит не только пользоваться им по назначению, но и существенно продлит срок эксплуатации
Вас также могут заинтересовать декоративные крышки на колодец.
Герметизация
Обычно герметизацию делают с помощью раствора цемента. Стыки колец колодца еще на стадии опускания обмазывают раствором. Перед этим их нужно скрепить между собой железными крючьями или скобами. Если использовать кольца с замковым соединением («с четвертью»), то без металлических скоб можно обойтись. Кольца идеально становятся одно на другое. Необходимо лишь обеспечивать аккуратную установку, чтобы избежать сколов и обрушения тонких частей стенки.
Модели с четвертью имеют те же основные размеры, что и обычные бетонные кольца. К-7-9ч, К-7-10ч и К-10-10ч. Сзади маркировки к ним дописывают букву «ч», чтобы показать, что это «кольцо бетонное с четвертью».
Сколько стоит? Цена за К-10-10ч будет 2150 рублей при весе кольца 640 кг.
К-7-9ч имеет массу 400 кг и стоит полторы тысячи рублей.
Гидроизоляция
Существуют и другие способы гидроизоляции своего колодца, септика или бетонного кессона. Варка битума на костре – самый распространенный из них. Но далеко не самый эстетичный и надежный. Гораздо лучше приобрести в специализированной торговой точке какой-нибудь готовый вариант герметика на основе битумной смолы. В магазинах есть специальные пропитки и концентраты, которые при нанесении их на бетонную поверхность создают водонепроницаемый слой. Рекомендуем также изучить материал о том, какое должно быть расстояние от колодца до колодца.
Также некоторые владельцы бетонных колодцев заказывает себе герметизацию из полиэтиленового слоя. Способ довольно затратный, да и тогда уж лучше приобрести весь колодец в сборе из полимеров.
О том, как выбрать насос для колодца узнаете здесь.
Инструкция к калькулятору по расчету бетонных колец

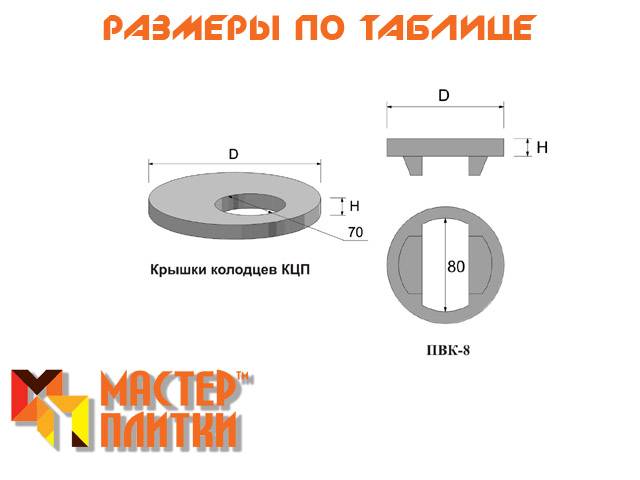

Размеры укажите в миллиметрах:
H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).
D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.
A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.
Черно-белый чертеж:
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать».
Результаты расчета:
Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).
Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.
Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.
Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.
Почему стоит выбирать железобетонные кольца
Раньше колодезные шахты сооружались своими руками преимущественно из бревен толщиной около 25 см, рубленых в сруб. При отсутствии других подходящих материалов это был единственный способ добиться чистоты воды.
Но дерево – это материал органического происхождения, не способный долго противостоять воздействию воды, солнечных лучей и других природных факторов. Со временем оно начинает гнить, становится отличной средой для размножения различных бактерий, придает воде посторонний вкус и запах.Ремонтировать такой колодец трудно, приходится копать новый. Этого можно избежать, используя для его строительства современные материалы, например, железобетон.
–>
Преимущества железобетонных колец
Производство колец колодезных ведется из качественного железобетона высоких марок. Эти изделия представляют собой покрытую бетоном металлическую обрешетку из арматуры толщиной от 1 до 10 мм.Высокую популярность при возведении колодцев они получили благодаря следующим своим характеристикам:
- Водонепроницаемость;
- Долговечность – железобетон практически не подвержен разрушению под влиянием воды;
- Устойчивость к боковым сжимающим нагрузкам, возникающим из-за пучения грунтов;
- Разнообразные размеры колец колодезных, что позволяет выбрать подходящие для конкретного сооружения;
- Легкость и быстрота монтажа;
- Многофункциональность – изделия можно использовать не только для устройства колодцев для воды любой глубины, но и многих других инженерных сооружений;
- Простота ремонта и обслуживания;
Ровные и гладкие стенки легко очищаются
Доступная цена.
Области применения
Железобетонные кольца используются не только для строительства водяных колодцев. Они находят применение и в других областях, где инструкция требует устройства водонепроницаемых и прочных сооружений.К ним относятся:
- Водоотводные колодцы;
- Выгребные ямы, септики, другие очистные сооружения;
- Смотровые колодцы;
- Траншеи водоотведения и т.д.
Каким качествам соответствуют?
ГОСТ 8020-90 определяет свойства, характерные железобетонным кольцам. Здесь описана маркировка, сфера применения, габариты стандартных конструкций. Величины прочности сортов бетона, применяемых для заливки колец, нормируются в ГОСТе 10180. В ГОСТ 10060 включена информация о морозостойкости материала, а в ГОСТ 12730 — о водонепроницаемости. Соблюдения требования ГОСТов обеспечивают такие преимущества колец:
- доступность монтажа на разную глубину в грунте любого качества;
- легкость и высокие темпы кладки;
- удобство прокладки гидроизоляции, утепления;
- надежность;
- способность противостоять любым механическим, агрессивным воздействиям;
- легкость ремонта и эксплуатации;
- долговечность.
Единственный недостаток — вес. По этой причине возникает необходимость применения грузоподъемной техники для обустройства бетонных колец.
Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр — 7—12 дм, высота — 0,1—1 метр).
Вспомогательные
Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.
Стеновые
Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.
С замком
Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.
Сборные бетонные кольца
Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.
- Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
- Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
- Огнеупорность.
- Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
- Низкая стоимость изделий.
Недостаток только один — большой вес.
С днищем
Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):
- 1 х 9 х 830 кг;
- 1,5 х 9 х 1400 кг;
- 2 х 9 х 2300 кг.
С плитой перекрытия
Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.
Проблемы и сложности при проектировании наружных и внутренних сетей
Основные сложности при подготовке разделов проекта на инженерные сети связаны со следующими моментами:
- с ограничениями, указанным в технических условиях на подключение;
- отсутствие технической возможности на присоединение объекта к общим сетям, необходимость серьезных дополнительных расходов на подведение коммуникаций;
- ненадлежащее состояние текущих сетей и оборудование, необходимо их замены и восстановления;
- необходимость в усилении конструкций здания для монтажа внутренних или наружных сетей.
Чтобы избежать сложностей при проектировании и согласовании, обращайтесь только ]Смарт Вэй.
Сколько стоят бетонные колодезные кольца?
Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.
- Разновидности и колец
- Маркировка и размеры
- Стоимость бетонных изделий
Особенности и характеристики
Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:
- Морозостойкость – F150-200 циклов.
- Водонепроницаемость – W4-W6.
- Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.
Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.
В зависимости от конфигурации и особенностей применения различают следующие виды:
- КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
- КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
- ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.

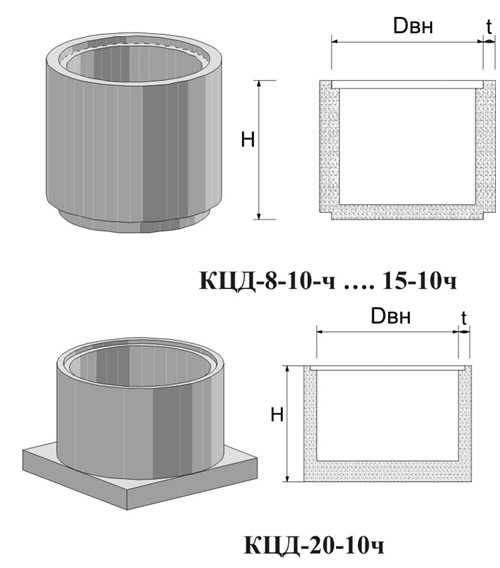

- КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.
Габариты и маркировка
Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.
Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.
Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.
Расценки
Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.
| Марка | Размеры (dвнутр./h), мм | Объем, л | Вес, кг | Цена, руб/шт |
| КС10-9 | 1000 / 900 | 90 | 610 | 1600 |
| КС15-9 | 1500 / 900 | 135 | 1000 | 3430 |
| КС20-6 | 2000 / 600 | 120 | 1200 | 3950 |
| КС10-9 (замок) | 1000 / 900 | 90 | 670 | 1550 |
| ПК10-9 | 1000 / 890 | 89 | 780 | 3140 |
| КЦД10-9 | 1000 / 900 | 90 | 900 | 3870 |
| КЦД15-9 | 1500 / 900 | 135 | 1670 | 5380 |
Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.
