Расширительный бачок для систем отопления

Неисправности в работе расширительного бака

К сожалению, даже очень качественные изделия ломаются в период эксплуатации. Основные неисправности расширительного бачка в системах закрытого типа следующие:

• Резкие скачки значений давления. При качественной настройке разница в показателях холодного и максимально нагретого теплоносителя составляет примерно 0,5-1 бар. При нарушении функциональности и других проблемах разница будет существенно отличаться.
• Необходимость постоянного долива теплоносителя при отсутствии других утечек.
• Излив жидкости, а не выброс воздуха. Если при быстром нажатии золотника пневматического клапана происходит подобная ситуация, то в большинстве случаев это говорит о нарушениях или необходимости полной замены мембраны либо самого металлического изделия.

Помимо этого, существует немало других проблем – завоздушивание, проблемы с насосом, забитые сетевые фильтры, блокировка теплоносителя арматурой. Специалисты рекомендуют проверять все устройство, чтобы выявить возможную проблему. Визуально проблемы в функциональности оборудования выражаются в резких изменениях параметров давления (нередко они близки к аварийным), выбросе жидкости через предохранительный клапан.

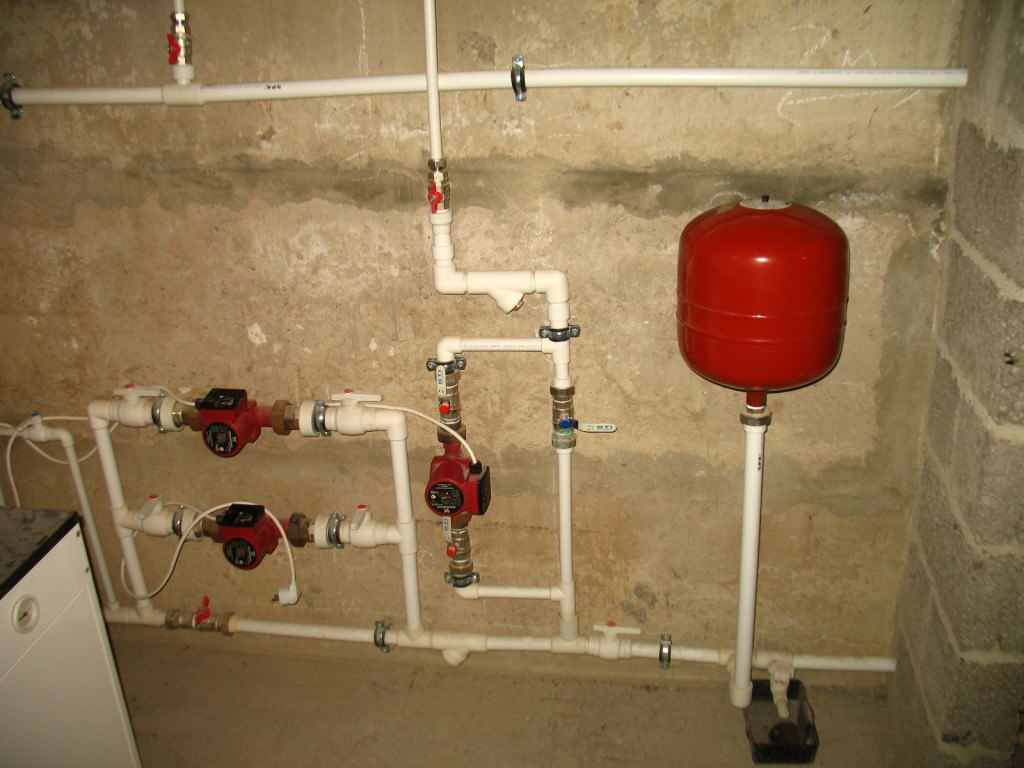

Где устанавливается расширительный бак на отопление

Его главное направление – эффективный прием излишков теплоносителя. Также он может идти в дополнение к имеющемуся баку отопительного котла. Поэтому, где устанавливается агрегат, зависит от его задач и самой системы.

В любом случае подбор места должен учитывать следующие требования:

• Не может прилегать к стене, необходимо оставить расстояние между ней и прибором;
• при настенной вариации установки не стоит брать чересчур большие высоты. Взаимодействующие с баком трубы в данном случае также крепятся к стене. Это освободит патрубок аппарата от лишней нагрузки;
• место установки должно позволить расположить между устройством и трубами запорный кран. Так не потребуется полный слив жидкости из системы при его снятии;
• понадобится постоянное обслуживание и возможно ремонт или даже замена расширительного бачка, поэтому добраться до него не должно быть проблемой.

Мембранный бак – наиболее используемый в закрытых схемах. Чаще всего он устанавливается на обратке между отопительным прибором и насосом для циркуляции. С теоретической точки зрения на трубе подачи он тоже может монтироваться. На практике же слишком горячая жидкость повредит устройство и снизит ее продолжительность жизни.

Если говорить о выборе помещения, то для закрытых схем это обычно котельная. При маленьких площадях здания можно встретить расширительный бачок в системе отопления у котла на кухне. В домах загородного типа стабилизация сети осуществляется иногда монтажом сразу нескольких бачков.

Преимущества и недостатки открытой системы отопления

Такая схема до сих пор используется для обогрева частных домов и дач. Горячая вода от котла по законам термодинамики без насоса поднимается вверх по стояку, а затем растекается по подающим магистралям, расположенным с уклоном 0,5 см/м. При этом она заполняет радиаторы. Затем жидкость самотеком уходит обратно в котел или бойлер для повторного нагревания.

Основные элементы открытой системы отопления:

1. Котел – в  открытой схеме используются газовые и твердотопливные котлоагрегаты, одно- и двухконтурного типа.
2. Радиаторы – давление в открытой теплосистеме невелико, поэтому к ней подключают любые модели  батарей. Эффективно работают алюминиевые отопители, которые быстро нагреваются и интенсивно отдают тепло. Можно установить биметаллические радиаторы с алюминиевым корпусом и стальной водопроводящей частью. Надежно служат и традиционные чугунные варианты.
3. Трубы – в современных домах используются модели диаметром 25–50 мм из полимера, устойчивого к нагреванию. На выходе из котла монтируются трубы максимального размера, а на выходе – минимального. Этот позволяет поддерживать необходимое давление и правильную циркуляцию жидкости.
4. Расширительный бак открытого вида – его можно купить в специализированном магазине, заказать через интернет или сделать самостоятельно.
5. Запорная арматура – устанавливается на стояк и коллекторы для аварийного перекрытия воды.
6. Регулировочные краны и  автоматические термоголовки – дополнительно монтируются на батареи для корректировки температуры.
7. Краны Маевского – воздухоотводчики, необходимые для сброса воздуха и предотвращения воздушных пробок. Устанавливаются на корпуса радиаторов.

1. Энергонезависимость – такая схема работает без насоса, поэтому не боится отключений света. При перебоях  электроснабжения вода  и трубы не остынут.
2. Бюджетность – для работы не требуется насосное оборудование, бак можно сварить самостоятельно, купить недорого или приспособить обычную канистру.
3. Простота эксплуатации – хозяевам только нужно следить за состоянием ее элементов и доливать воду.

Недостатки:

Сложность расчетов и монтажа – при установке коллекторов важно соблюсти нужный угол – даже небольшие погрешности приведут к застою воды и плохому нагреву батарей.
Невозможность использовать в зданиях с нерегулярным проживанием – в такую теплосистему нельзя заливать незамерзающую жидкость. При контакте с воздухом в баке она испаряется и теряет свои свойства.
Сложность эксплуатации в домах большой площади и этажности – для таких зданий предпочтительна закрытая система отопления, которая  в  состоянии прогреть  строение любого размера.. Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием

Поэтому она не теряет своей популярности

Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием. Поэтому она не теряет своей популярности.

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Смотреть видео

x

Как установить расширительный бак своими руками

Для установки бачка выбирайте самую высокую точку системы. Иначе, по закону сообщающихся сосудов, из гидробака будет вытекать жидкость. Емкость подключайте не к подающему контуру, а к обратке – там не так горячо, поэтому вода будет медленнее испаряться. Кроме того, низкая температура позволит присоединить к устройству прозрачный гибкий шланг, по которому легко контролировать водяной уровень в теплосистеме.

Можно использовать трубы из непрозрачного материала. В таком случае желательно дооснастить бак поплавковым устройством, контролирующим уровень жидкости, или звуковым реле, подающим сигнал при понижении уровня теплоносителя.

При установке емкости на чердаке обязательно ее утеплите. Иначе замерзание воды парализует работу отопления и приведет к аварии.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

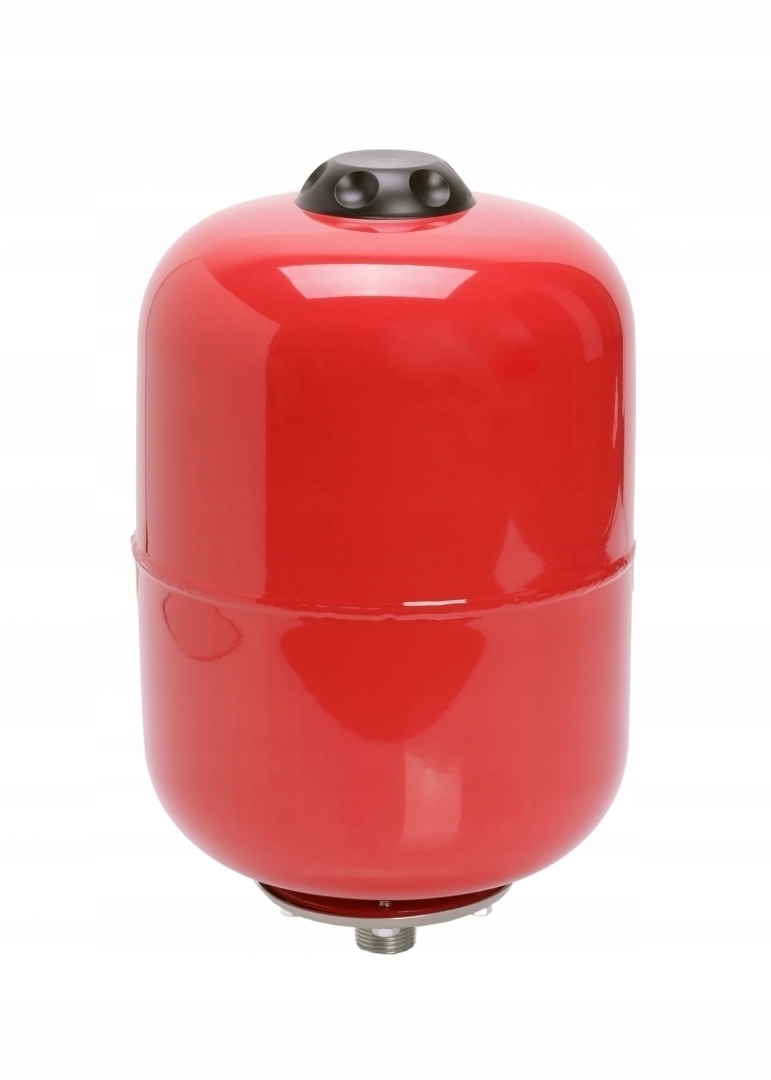

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

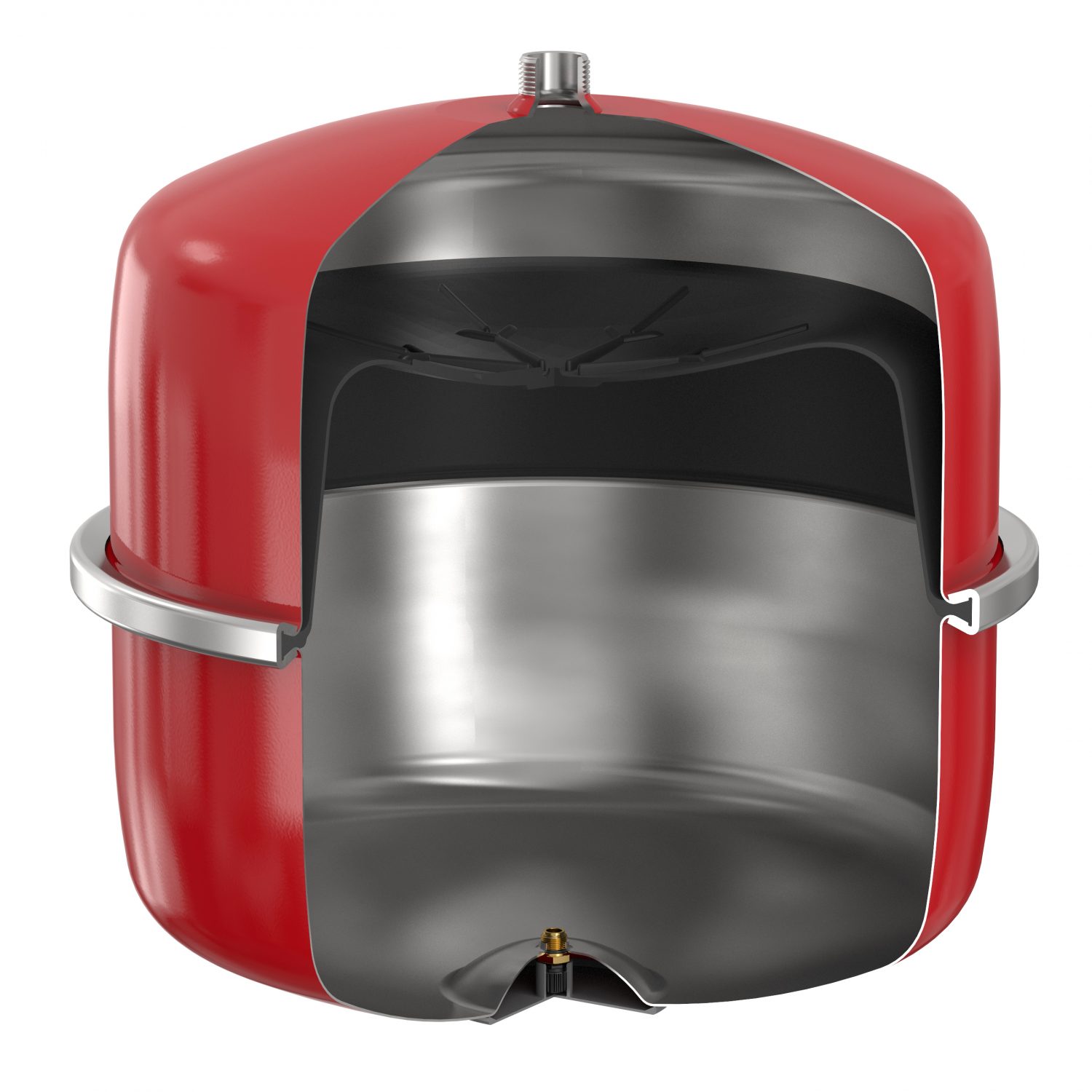

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Проверяем расширительный бак

Проверка выполняется на неработающем котле, поэтому придется дождаться остывания топки. Находим ниппель, который обычно расположен в верхней части емкости, отвинчиваем защитный колпачок и надавливаем на шток — тонкий штырь по центру отверстия. Получаем один из трех результатов:

1. Из ниппеля идет вода.

2. Ничего не происходит.

3. Слышно шипение воздуха.

Наличие воды говорит о том, что порвалась диафрагма, и ее следует заменить (если позволяет конструктив бака). Неремонтируемые емкости меняют полностью. Если ничего не произошло, то в воздушной камере бака давление упало до нуля. Однако даже если воздух выходит, давление придется проверить.

Далее мы сливаем теплоноситель. Всю систему опустошать не нужно. Если она спроектирована и собрана правильно, в ней должны быть вентили, позволяющие отсечь котел с баком и устройство сброса теплоносителя.

На большинстве расширительных баков используются стандартные шинные ниппели, и для дальнейшей работы понадобятся манометр и насос (компрессор) для автомобильных колес. Подсоединяем шланг к ниппелю и закачиваем воздух в систему.

Проверка исправности расширительного бака

Существует несколько различных способов, как проверить исправность расширительного бачка:

• Изначально устройство необходимо полностью отключить.
• Давление в камерах проверяют с помощью манометра и насоса для автомобилей. Данные измеряют в стандартном состоянии и после того, как будет слита вся используемая жидкость. При необходимости значения необходимо поднять для нужных параметров. Затем требуется закрыть все краны, добавить жидкость и запустить отопительную систему. Если все показатели остаются нормальными, то бак оставляют в работе и периодически отслеживают данные.
• Если первый способ не помог, то предпринимают другие действия. В первую очередь необходимо проверить состояние золотника предохранительного клапана на его целостность. Для этого предмет необходимо заклеить на небольшое время или попробовать его продуть. Если проблема именно в золотнике, то его требуется заменить на аналогичную новую деталь.

Проверить наличие неисправностей можно при помощи манометра

• При отсутствии результатов рекомендуется проверить состоянии мембраны. При резких изменениях значений давления, а также в случаях, когда на воздушном клапане постоянно появляется влага, придется менять мембрану либо оборудование полностью. Если же подобные признаки отмечаются при запуске системы или при качественном состоянии всех элементов, то необходимо сменить емкость на более объемную – для нормальной эксплуатации устройства этого недостаточно.
• Проблемы с насосом можно выявить при его отключении. Если после этого ничего не происходит, то насос в нерабочем состоянии. Причинами могут стать проблемы в механизмах либо отсутствие питания.
• При нарушениях функциональности теплообменника требуется его замена. В процессе работы на элементе нередко появляются микроскопические трещинки, ремонту подобная деталь не подлежит – только замене на аналогичную новую.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие – бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Какой объем должен быть у расширительного бака в закрытой системе отопления

На выбор расширительного агрегата может влиять сколько угодно факторов, но главным является объем. Требуемый размер подбирается в зависимости от нескольких параметров:

• Объем всей системы. При большом количестве теплоносителя и прибор необходим крупнее;
• температура. Сильный нагрев воды требует вместительный резервуар;
• расстояние. С отдалением расположения бака от верхней точки контура увеличивается его объем;
• давление. Допускается высокий уровень – маленький размер устройства, и наоборот.

Рекомендуемый минимум у бака при его выборе – 12 л. Но показатель индивидуален, поэтому без расчетов обойтись не удастся. При наличии у котла встроенного бачка, посчитать объем все равно нужно – имеющегося может оказаться недостаточно. И тогда понадобится еще один.

Как рассчитать требуемые параметры расширительного бачка

Объем определяется с помощью калькулятора, либо же формулами. Первый вариант требует лишь внесения данных. Результат выдается минимальный, дальше предстоит подобрать под него модель.

Второй способ сложнее, но именно его рекомендуется использовать. Для этого потребуется формула V = (Vc*k) / D:

• k – коэффициент расширения жидкости по мере нагревания. Берется из таблиц в справочной литературе;
• Vc – объем всей системы;
• D – эффективность бака.

Первый достаточно выбрать в таблице, а последние два при этом считаются отдельно. Емкость всей системы может определяться по-разному:

1. Мощность котла, указанная в техпаспорте, умножается на 15. Наиболее легкий и быстрый способ. Число 15 – это количество литров, необходимое для 1 кВт мощности контура;
2. Суммируется объем каждого элемента, взаимодействующего с теплоносителем. Используется именно такой подход, поскольку дает наиболее точные показатели.

Для определения эффективности же существует D = (Pm – Ph) / (Pm + 1):

• Pm – максимальное давление отопительной системы. Узнается предохранительным клапаном. В основном не переходит за 3 атм;
• Ph – давление в камере для воздуха. Создано там заранее. Узнается в документах, рекомендуется держать его в районе 1-1,5 атм. Можно посчитать самостоятельно – каждые 5 м равняются 0,5 атм.

Настоятельно рекомендуется проводить монтажные работы расширительного бака, прошедшего расчет с формулами. Итоговое значение должно быть приближено к 1/10 всей жидкости. Если еще раз упомянуть калькулятор, то одного недостаточно – для точности лучше провести вычисления хотя бы на трех разных сайтах.

Расчет по формулам

Сухая информация с формулами не окажет должного эффекта и может привести к ошибкам в подсчетах. В таком случае установка расширительного бака в системе отопления уже будет неправильной. Для лучшего понимания стоит разобрать пример использования каждой формулы.

Частный дом. Площадь – 250 м². Мощность котла равна 25 кВт. В это время частью обогревательной сети высотой в 5 м является теплоаккумулятор на 500 л.

В ход идет формула V = (Vc*k) / D:

1. Для ее расчета вначале узнается количество всей жидкости (Vc): 25 кВт перемножается на 15 л, к полученному числу прибавляется 500. Итого – 875 л;
2. Коэффициент равен 0,04 – именно столько у обычной воды;
3. Остается узнать эффективность резервуара. Pm в частном доме имеет показатель 2,5. Ph же в данном случае – 0,5 бар. Получается (2,5 – 0,5) / (2,5 + 1) = 0,57.

После этого все полученные значения подставляются в формулу: V = 875 * 0,04 / 0,57 = 61,4 л.

Во время приобретения находка устройства с идентичным расчетам объемом – большая редкость. На основании этого размер округляется к большему. Объясняется легко – запас никак не повлияет на функционирование, чего не скажешь при нехватке.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

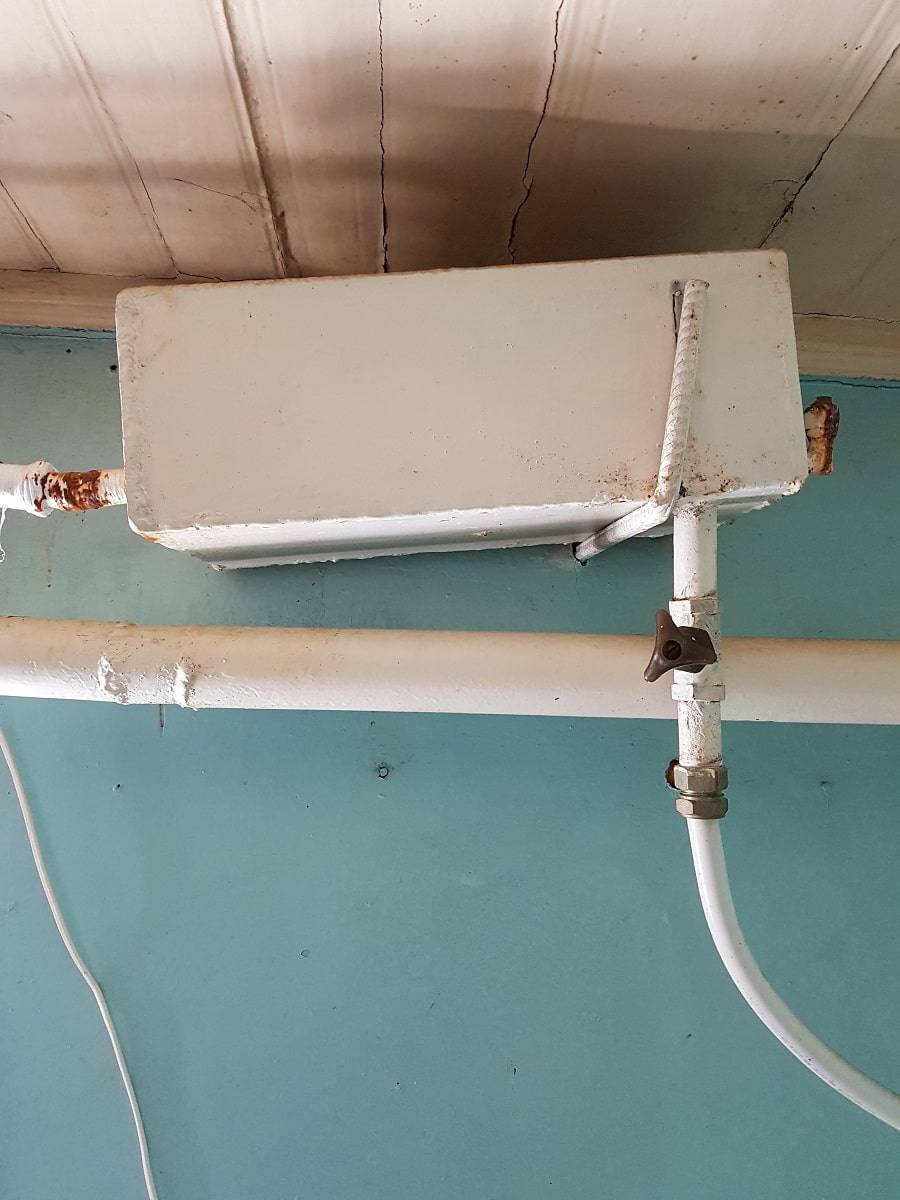

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука.  – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара.  – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%.  – Расширительные баки комплектуются сменной мембраной.  – Температурный режим работы – от -10 °С до +100 °С  – Срок службы – 100 000 циклов.  – Цвет корпуса – красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	1 391,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.
