Самостоятельное изготовление и установка
Для того чтобы изготовленное своими руками устройство хорошо справлялось со своей работой, его необходимо не только правильно изготовить, но и установить
При этом важно учитывать советы профессионалов и брать во внимание рекомендации производителей отдельных деталей. Только в этом случае можно добиться желаемого результата и завершить работу за максимально короткий промежуток времени
Рекомендации специалистов
Перед началом изготовления гребёнки следует ознакомиться с советами людей, которые уже делали подобную работу. Это поможет новичкам избежать большинства ошибок и смастерить по-настоящему качественное изделие. Профессионалы рекомендуют:
- Распределительную гребёнку желательно изготавливать с круглым или квадратным сечением.
- Чтобы избежать проблем с движением теплоносителя, необходимо устанавливать отдельные циркуляционные насосы для каждого контура. В этом случае гребёнка не должна синхронизировать их работу.
- Если узел будет располагаться в отдельном помещении, то для него можно не устанавливать защитный короб.
- Для того чтобы иметь возможность менять объём теплоносителя, нужно на каждом входном и выходном патрубке установить регулировочную арматуру, балансировочные расходомеры и впускные клапаны.
- Во время планировочных работ следует предусмотреть место для установки группы безопасности.
Распределение и расчёт контуров
Перед началом изготовления приспособления, необходимо рассчитать количество требуемых контуров и составить чертежи их подключения
При этом важно предусмотреть отдельные узлы для некоторых отопительных конструкций:
- тёплых полов на водной основе;
- устройств отопления для каждого этажа дома;
- радиаторов в помещениях, где температура больше или меньше остальных комнат.
Кроме этого, важно качественно выполнить все расчёты и предусмотреть различные геометрические параметры. Если всё правильно сделать, то можно обеспечить простоту доступа ко всем узлам конструкции
Это поможет упростить проведение ремонтных или профилактических работ. Нюансы, которые следует учитывать при расчётах:
- интервалы между отводками должны быть от 10 до 15 см;
- расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
- диаметр труб для подключения радиаторов — 0,5 дюйма;
- сечение коллектора — от 1 до 1,5 дюйма.
- интервалы между отводками должны быть от 10 до 15 см;
- расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
- диаметр труб для подключения радиаторов — 0,5 дюйма;
- сечение коллектора — от 1 до 1,5 дюйма.
Создание гребёнки из профильной трубы
Для самостоятельного изготовления гребёнки нужно приобрести профильную трубу и изделия круглого сечения, длина и размер которых должны быть предварительно рассчитаны и неоднократно проверены. Порядок действий:
- По заранее подготовленной схеме выполняется разметка профильной трубы.
- В нужных местах выполняются отверстия нужного диаметра. Эту работу лучше всего осуществлять при помощи газового резака.
- После этого привариваются патрубки с предварительно нарезанной резьбой.
- К полученной конструкции с помощью сварки прикрепляются крепёжные кронштейны.
- Поверхность изделия зачищается и покрывается термостойкой краской.
- Готовая гребёнка монтируется в выбранное место системы.
Гребёнка отопления — это важное приспособление, которое помогает одновременно подключить к системе отопления все имеющиеся радиаторы. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно значительно упростить работу и выполнить её за короткий промежуток времени
Гребенка для теплого пола своими руками
Альтернативой гребенке для теплого пола фабричного производства может стать изделие, собранное самостоятельно. Как правило, в этом случае запорная арматура, различные датчики и прочие сложные элементы системы приобретаются отдельно, а коллекторы подачи и «обратки» выполняются своими руками из полипропиленовых труб. Рассмотрим небольшую пошаговую инструкцию по этому процессу.
Шаг 1. Подготовьте материалы и инструменты. Из первых вам понадобятся полипропиленовые трубы, рассчитанные на работу с высокой температурой, и такие же тройники. Кроме того, возьмите фитинги для присоединения запорной арматуры, термоголовок и труб системы теплого пола. Что касается инструментов, то вам понадобятся рулетка, ножницы для полипропиленовых труб и паяльник для них же с набором насадок разного размера.
Подготовка всего необходимого
Шаг 2. Разогрейте паяльник до нужной температуры, заготовьте трубу и тройник из полипропилена. Очистите и обезжирьте их края для обеспечения качественной спайки элементов.
Подготовка трубы и тройника
Шаг 3. Насадите на калибр паяльника с одной стороны фитинг (разогреваться должна его внутренняя поверхность) и полипропиленовую трубу (тут все наоборот — нужно разогревать наружную). Выдержите их в таком виде некоторое время.
Соединяемые элементы выдерживаются некоторое время
Шаг 4. После этого возьмите и соедините вместе полипропиленовую трубу и тройник. При этом постарайтесь не проворачивать их друг относительно друга.
Труба соединяется с тройником
Шаг 5. Обрежьте трубу, чтобы оставить лишь небольшой ее участок, необходимый для закрепления следующего тройника в составе самодельного коллектора из полипропилена.
Обрезка трубы
Шаг 6. По такому же принципу производите соединение следующих фитингов с полипропиленовыми трубами.
Соединение остальных фитингов с трубами
Шаг 7. Завершите создание гребенки для теплого пола своими руками закреплением муфт для подключения труб от контуров, запорной арматуры и клапана для сброса воздуха. На изображении ниже представлено готовое изделие, рассчитанное для распределения теплоносителя на два участка теплого пола.
Все готово
Особенности
Современные жилые строения отличает многопрофильная система подачи воды. Распределительный коллектор – это труба большого диаметра, имеющая несколько выходных отверстий. Его монтируют в систему подачи холодной и горячей жидкости. Подобный агрегат имеет запорную арматуру на каждом отводе: это могут быть шаровые краны (с их помощью открывают и закрывают кран) или регулировочные конструкции (допускается регулировка подачи жидкости). Второй вариант более комфортный и практичный.
Гребенка оснащена кранами, с их помощью перекрывают подачу воды отдельно к каждому из имеющихся в доме агрегатов. При последовательном построении трубопровода приходится полностью закрывать специальный вентиль, обычно находящийся около входа в жилище или в подвальном помещении.
Сфера применения
Подобный распределительный агрегат применяется в отопительных и вентиляционных конструкциях, с системой «теплый пол», он участвует в нагреве жидкости для бытовых нужд жильцов, подогреве бассейнов.
Преимущества и недостатки
Помимо того, что коллектор позволяет равномерно распределять жидкость в водопроводной системе, он обладает и другими полезными для жильцов особенностями:
- дает возможность всему оборудованию, находящемуся в доме, работать независимо друг от друга, напор жидкости при этом не теряется;
- осуществляется подача воды ко всем приборам в здании;
- исчезает проблема резкого спада температуры жидкости при включении другого прибора;
- уменьшает неравномерность подачи воды (устанавливается на стояках с горячей и холодной водой, которые распределяют потоки по отдельным трубопроводам к каждому прибору);
- способствует равномерному обогреву помещений;
- позволяет осуществить скрытую прокладку систем водопровода или отопления (благодаря этому удастся не испортить заранее продуманный интерьер помещения);
- не требуется дополнительных соединений между распределительным коллектором и санитарно-техническим прибором;
- обеспечивает доступ к трубопроводам любого оборудования, что облегчает обслуживание системы разводки (все коммуникации расположены в одном месте);
- не боится воздействия коррозии, поэтому прослужит не один десяток лет;
- обладает высокими гидравлическими свойствами;
- снабжен специальными крепежами.
Распределительный коллектор безопасен в эксплуатации. Жильцам дома не грозит прорыв трубопровода, так как подобный прибор стабилизирует поток жидкости.
Для многоэтажных строений выбирают поэтажную разводку труб. В этом случае от стояков трубы направляют к гребенкам, а потом к приборам потребителей. Расстояние от каждого коллектора до оборудования должно быть примерно одинаковым.
Коллектор для воды – эффективный и простой в применении прибор. К нему можно присоединить теплосчетчик центрального отопления.
К недостаткам системы с гребенкой на отопление и воду относят высокую стоимость (одних только труб понадобится в несколько раз больше, чем для последовательной разводки) и сложный монтаж (сделать своими руками такую конструкцию очень сложно).
Гребенка распределительная для отопления: рекомендации по размещению и монтажу
Монтаж гребенки осуществляется, согласно существующим нормам СНИП и требованиям к обустройству систем отопления. Он должен соответствовать определенным требованиям:
- Распределительная гребенка отопления обязана располагаться выше уровня основной магистрали отопления. Это требование необходимо для того чтобы, при аварийной ситуации, возможно было стравить лишний воздух из системы.
- Наибольшая продолжительность любого из контура, включаемого к коллектору, обязана быть равной.
- После того, как монтаж гребенки для отопления будет выполнен, к нему подключают весь необходимый комплекс дополнительного оборудования: циркуляционный электронасос, запорно-регулировочные краны, защитно-предохранительные клапаны и воздухоотводчики.
- Перед пуском в эксплуатацию необходимо выполнить точную настройку работы коллектора и вспомогательного оборудования по рекомендациям завода-изготовителя.
Можно ли сделать конструкцию из полипропилена
Конструкция коллектора легко поддаётся воспроизведению своими руками. Для частного дома с небольшой площадью подойдёт полипропиленовая гребёнка.
Для этого покупаются:
- трубы;
- тройники;
- патрубки;
- запорная арматура;
- дополнительные устройства в зависимости от плана работы и проекта.
Полипропиленовые трубы удобны лёгкой пайкой и возможностью замены любого отрезка трубы.
Можно также купить готовый вариант с односторонними отводами, полипропиленовый или из нержавеющей стали.
Внимание! При проектировании важно учесть, что это один из основных узлов системы отопления. Лучше сразу сделать или купить коллектор на большее количество отводов, чем планируется изначально. Это поможет избежать в дальнейшем полной замены узла
Это поможет избежать в дальнейшем полной замены узла.
Для чего нужна гребенка распределительная для отопления ?
Распределительная гребенка для отопления — основной элемент прогрессивной отопительной системы. Она выполнена, как участок трубы с заглушками на торцах и отводами, выполняющими распределение греющей воды по отдельным контурам отопления. Число отводящих патрубков изготавливается различным, что зависит от определенной системы нагрева и количества нагревательных приборов, предполагаемых к подсоединению.
С использованием коллектора оптимизируются гидравлические режимы воды в нагревательном контуре, при этом устраняются гидроудары, возникающие по причине срабатывания автоматики регулирования температурного режима. Необходимо отметить, что даже грамотное применение гребенки отопления увеличивает технологическую сложность и себестоимость монтажных работ в тепловой сети, но при этом в разы повышает эффективность системы теплоснабжения, в результате чего появляется возможность тонкой регулировки процесса передачи тепла от источника нагрева к объектам отопления.
Распределительные гребенки для отопления – допустимые области применения:
- Обязательный элемент системы водяных теплых полов. Коллекторы, пропорционально распределяют тепло, по всем комнатам.
- Имеют приоритетное применение в радиаторных системах нагрева, функционирующих по лучевой схеме. Трубопроводы от коллектора проложены к каждому радиатору и обратно протягиваются по полу, в его стяжке.
- В комбинированных системах теплоснабжения, обладающих как радиаторным контуром нагрева, так и змеевиком в системе «теплый пол».
- В принудительных отопительных схемах отопления, укомплектованных воздухоотводчиком и насосом для циркуляции теплоносителя. Лучше если мини-насосом будут оснащена каждая петля (контур) отопительной системы
Для наблюдения за работой системы коллекторного типа рекомендуется около гребенки отопления размещать манометр и защитный клапан, сбрасывающий теплоноситель, при резком повышении давления в контуре. Обычно такая ситуация возникает во время пуска, в связи с температурным расширением воды. Разводку отопительных труб в коллекторной схеме осуществляют по поэтажной схеме
Существует очень важное требование для нормального функционирования сети – в границах одного этажа лучи, и контуры создаются равной длины, при этом гребенка для отопления размещается в середине
Сферы применения отопительных гребенок
Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.
Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.
Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.
Для чего нужен распределительный коллектор отопления
Это два соединённых блока, у каждого своя функция:
- Контроль подачи горячего теплоносителя к каждому ответвлению: при необходимости любую ветку перекрывают с помощью клапанов и запорной арматуры.
- Регулировка давления в каждой ветке, за счёт чего достигается ровная температура во всех помещениях.
В частных домах с большой площадью и несколькими этажами коллекторы устанавливаются на каждом из них — это позволяет регулировать температуру в каждом помещении.
Система с коллектором имеет преимущества:
- отопление стабилизируется вне зависимости от количества контуров и их протяжённости;
- равномерная нагрузка на трубопроводы и радиаторы;
- корректный возврат охлаждённого теплоносителя;
- ровная температура во всех помещениях;
- очистка теплоносителя от посторонних частиц;
- лёгкая регулировка работы системы (при установке термостатов, расходомеров и смесительных узлов);
- установка коллектора позволяет легко исключить любую ветку из контура для проведения ремонтных и профилактических работ, провести аварийное отключение любой части системы.
Конструкция
Две гребёнки (одна подаёт, вторая отводит), вентили. К этой базе согласно комплектации присоединяются:
- клапаны трехходовые;
- гидрострелка;
- кронштейны;
- расходомеры;
- прочая дополнительная механическая и электронная автоматика.
Конструкция меняется в соответствии с проектируемой мощностью и степенью автоматизации, но основные детали — гребёнка и запорная арматура.
Принцип действия, регулировка
Коллектор обеспечивает разделение потоков теплоносителя по присоединённым к нему веткам. При установке коллектора управление отоплением осуществляется отдельно для каждой ветки. Стандартное количество присоединяемых ответвлений: 2—12.
Систему легко расширить, добавив новые ветки. Контроль показателей проводится для каждого контура в соответствии с параметрами помещений.
По сути, коллектор является узлом системы, в которой подающая и обратная гребёнки отвечают за подачу и отвод теплоносителя. Установленные патрубки соединяют отдельные контуры с центральной магистралью.
Справка. Размеры гребёнки зависят от количества планируемых контуров, но при проектировании системы следует учитывать вероятность расширения. Коллектор всегда можно усовершенствовать и расширить, присоединяя дополнительные ветки.
Это учитывается при выборе месторасположения коллектора. К нему должен быть удобный подход и достаточно свободного пространства для расширения.

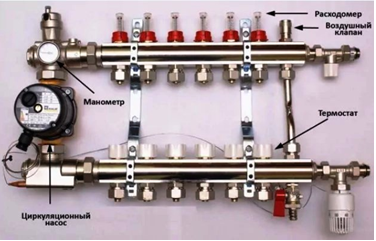

Элементы узла распределения и контроля
Для выполнения вышеперечисленных функций в структуру гребенки для теплого пола включены:
| № | Элемент гребенки | Выполняемая функция |
| 1 | 2 коллектора с адаптерами на вход и выход | распределение энергоносителя и вывод |
| 2 | кран для спуска воздуха | при запуске системы, для выхода воздуха и заполнения труб водой |
| 3 | кран для слива воды | для возможности слива воды для осуществления ремонтных работ |
| 4 | обратный клапан | блокирующий отток горячего энергоносителя |
| 5 | насос | обеспечивает постоянную циркуляцию воды внутри системы, контролирует скорость потока |
| 6 | питающий кран с температурным датчиком | регулировка объема поступающей воды |
| 7 | термоклапаны на выходе | при остывании воды до заданного уровня, клапан открывается на отток |
| 8 | счетчики расхода на входе | контроль за работой системы |
Статья по теме: Неполадки в работе газовой колонки
Расчет пропускной способности гребенок
В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.
Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):
n=n1+n2+n3+n4,
Где:
- n — площадь сечения коллектора4
- n1,n2,n3,n4 — площади сечений патрубков.
Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.
Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.
Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра
Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.
Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.
Определение конструкции блока
Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:
- Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
- Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
- С этой же стороны следует подключать и бойлер косвенного нагрева.
- Линии подачи теплоносителя подсоединяют сверху или снизу.
- Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.
Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.
Готовый коллектор
После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.
Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.
Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.
Как настроить гребенку отопления?
Регулирование системы отопления выполняется вручную по таким параметрам:
По расходу и температуре теплоносителя. Первый показатель определяется по расчетам либо по проектным данным и устанавливается способом изменения скоростного режима насоса для циркуляции теплоносителя. Организовывать контроль за показателями расхода греющей воды допускается с использованием установленного расходомера.
Температурный режим задается ручным способом при настройке показателя термостата. Допускает применение авторегулировки, для этого потребуется установить сервоприводы на каждый контур отопления. После чего параметры можно корректировать дистанционно, взаимодействуя с термодатчиками.
Распределительная гребенка системы отопления настраивается по следующему алгоритму :
- Температуру в контуре настраивают на трехходовом шаровом клапане. Это возможно выполнить ручным способом, установив необходимую температуру жидкости поворотом регулировочного механизма на термостате. Наиболее часто в схеме задействуют термостатическую головку с выносным первичным датчиком и импульсной трубкой.
- Количественный вариант регулировки на коллекторе, возможно, выполнить как ручным методом, так и автоматическим. Поворачивая колпачок на клапане отдельного контура, и контролируя показание расходомера, добиваются расчетного расхода теплоносителя, в случае, когда он известен. В противном случае настройку выполняют опытным путем, контролируя работу системы в течение нескольких дней, желательно это выполнять для разных температур наружного воздуха.
- Автоматическая регулировка заключается в монтаже вместо колпачков особых сервоприводов, способных дистанционно работать с термостатами во всех комнатах.
Предпочтительнее, когда расчеты и наладку будут выполнять специалисты с использованием особых программных приложений и измерительных приборов. Для того чтобы гидравлический режим был выдержан, площади сечения входного и выходного коллектора должны совпадать, как и их общая пропускная способность.
Распределительная гребенка системы отопления должна согласоваться с максимальной тепловой мощностью системы теплоснабжения объекта.
Производительность гребенки указывается в техдокументации подготовленной заводом-изготовителем устройства. Например, распределительная гребенка отопления Дн 100 мм используется для системы с тепловой мощностью не более 60 кВт, что достаточно для отопления объекта в 600 м2. При тепловой нагрузке в 120 кВт, размер гребенки должен быть не менее Дн 120 мм. только в этом случае можно не допустить разбалансировку отопительной сети.
Расчет мощности циркуляционного насоса рассчитывается по удельному расходу горячей воды в системе теплоснабжения. Каждый электронасос по отопительным контурам рассчитывается отдельно. Данные, полученные в процессе подсчетов, нужно округлять в большую сторону и к полученному результату потребуется прибавить запас по мощности – 15%.
Где и как лучше установить гребенку?
Место, где должен будет монтироваться гребенка, лучше всего определять во время проектирования системы водопровода. Но чаще всего приходится монтировать в существующую схему. Главными критериями во время определения места являются:
- доступность для ремонта и монтажа;
- умеренная или низкая влажность;
- несущая стена, на которой можно закрепить гребёнку;
- дополнительное освещение с возможностью проводить работы в аварийном режиме.

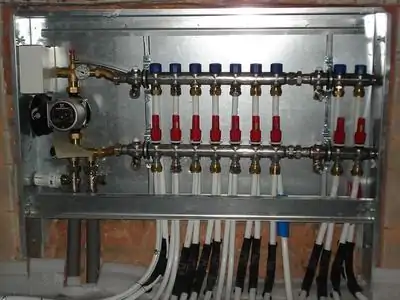

Иногда гребенку вообще монтируют в отдельном помещении, либо специально для нее устанавливают специальные коллекторные шкафы.
Гребенки монтируются на горячий и холодный водопровод. Для того чтобы не возникало путаницы и для удобства эксплуатации, производители делают модели разных цветов(красного и синего).
Нюансы установки гребенки:
- Заниматься установкой должен специалист. Не обладая специализированными знаниями простой обыватель будет испытывать трудности во время монтажа.
- Для крепления устройства к монтажному шкафу или стене используют крепежные хомуты.
- Установка узла делается без дополнительного уплотнения.
- Для холодной и горячей воды монтируются отдельные коллекторы.
- В водопроводной схеме, данный узел монтируется после фильтра и редуктора давления.
- Распределительный коллектор в обязательном порядке комплектуется запорной арматурой (регулирующего и отсечного типа).
- В случае оснащения водопровода двухэтажного дома может возникнуть необходимость в циркуляционном насосе.
Монтаж делать следует только после того как составлена система разводки. Впоследствии рекомендуется учитывать возможную модернизацию системы. Для этого рекомендуется оставить в гребенке несколько свободных подключений, закрыв их заглушкой.
Виды
У гребенок на отопление и водопровод бывает 2-4 отвода. Если необходимы 5 отводов, то устанавливают коллекторы на 2 и на 3 отвода и соединяют их между собой при помощи резьбы. В качестве уплотнителя применяют резиновую прокладку или, например, лен.
Выпускают гребенки для системы отопления и подачи воды с кранами двух цветов: красным (для горячей жидкости) и синим (для холодной). Подобный агрегат делают из полимеров, стали, латуни или меди.
По конфигурации гребенки на отопление и систему подачи воды делятся на простые и сложные. Первые не управляют потоками жидкости, а делят общий поток воды на все приборы, обеспечивая его равномерность. У них простейшая конструкция: это труба, у которой с двух сторон имеются присоединения, а также 2-4 ответвления.
Преимущества и недостатки коллекторной системы
Прежде всего, преимущества, которые предоставляет коллекторная схема отопления, сводятся к удобству в работе и управлении. Здесь каждый компонент всего контура может управляться независимо и централизованно. Поэтому, если вы – в одной точке дома, вы можете задать температурный режим для любой комнаты. Если нужно – можно совсем отключить прибор отопления или группу приборов. Отключение не затронет остальные помещения.
Каждая ветка, которая входит в узел управления отопления коллекторной системой, питает только один радиатор или их небольшую группу, поэтому можно взять небольшой диаметр трубы.
Если нужно, схема коллектора отопления, позволит вам сделать несколько контуров с различными параметрами отопления – температурой и перепадом. Для этого применяется гидрострелка – это разновидность такого устройства, как гидроколлектор системы отопления, представляющая собой трубу с большим внутренним объемом.
Гидрострелка
Ставится она несколько необычно, делается своего рода короткое замыкание подачи и обратки. Котел постоянно подогревает воду в первичном контуре, она медленно циркулирует внутри гидравлической стрелки, когда отбирается вода на разном расстоянии от врезок подачи и обратки, можно получить разные значения в перепадах давления и температуры носителя тепла.
Среди недостатков системы можно отметить несколько. Заметим, что распределительный коллектор системы отопления – это не дешевое удовольствие. Стоимость такой системы – наверное, единственная вещь, которая отпугивает потребителей. Ведь кольцевой коллектор для отопления производится из стали высокой прочности, а ее цена – намного выше простых труб. Также для обустройства системы требуется запорная арматура высокого качества. Количество арматуры зависит от количества контуров.
Коллекторный узел в сборе
Также к недостаткам можно отнести и то, что коллекторный узел для отопления способен работать только с наличием циркуляционного насоса, а это – расходы на электрическую энергию.
