Выбор температурного режима для отопления: описание основных параметров и примеры расчета

Как составить температурный график

В соответствии со СНИП, отопление в помещении должно поддерживаться на уровне от 18 до 25 °C. СНИП дошкольных и школьных учебных заведений обычно жестче, так как температура должна быть постоянной и не снижаться ниже 22°C . В образовательных учреждениях строго следят и за исполнением санитарных норм — трубы не могут быть покрыты плесенью. Чтобы произвести расчет температурного графика, необходимо знать значения нескольких показателей:

  • Наружное значение температуры воздуха;
  • В жилых комнатах;
  • В подающей части трубопровода;
  • В обратной части трубопровода;
  • В трубопроводе на месте выхода из здания.

Помимо этих данных, нужно знать, какая тепловая нагрузка является номинальной. Для жилых домов подобный график отопления составляет 105/70 и 95/70. Первый из показателей отражает температуру, которая должна быть на подаче воды в отопительную систему, второй — на выходе из нее или обратной трубе. Результаты, которые получились при замерах, нужно внести в таблицу. Основным показателем для составления таблицы является наружная температура. Составлять ее нужно таким образом, чтобы максимальные данные отопительных приборов — 95/70, обеспечивали нагрев помещений. Температурный режим, который должен поддерживаться в квартирах, закреплен в статье ЖК РФ и Постановлении Госстандарта.

Подобный расчет температур, поддерживаемых в жилом помещении, производится управляющей компанией для каждого высотного или двухэтажного дома отдельно. Учитываются все показатели, теплоизоляция внешних частей отопления и иные значительные моменты. Построенный по всем правилам график отопления поможет не только определять рабочие параметры системы в каждый момент времени, но и оценивать эффективность работы теплоносителя. Построение подобного графика позволяет также определять количество нагрузки на отопительную систему.

Норма

Для начала давайте выясним, какие показатели температуры считаются нормой.

Горячее водоснабжение

Ответ найдется в своде правил СП , который является актуализированной версией  СНиП и регламентирует проектирование внутренних водопроводов и канализации зданий. Согласно пункту 5.1.2, температура горячей воды в любой точке водоразбора не должна быть ниже +60 и выше +75 градусов. Измерения проводятся термометром, погруженным в установленный под открытый кран ГВС стакан.

Обратите внимание, что нормативные требования актуальны для любой схемы водоснабжения: с подачей воды напрямую из теплосети (что типично для большинства домов, построенных при СССР), или с ее нагревом в теплообменниках. Этих же норм стоит придерживаться владельцам автономных водонагревателей: более высокие температуры чреваты серьезными ожогами, а более низкие означают отсутствие дезинфекции и бесконтрольное размножение микроорганизмов в бойлерах и колонках. Особый случай: в детских садах к точкам водоразбора, согласно требованиям все того же СП , должна подаваться воды с температурой не выше +37°С

Инструкция, как несложно догадаться, связана с банальной безопасностью

Особый случай: в детских садах к точкам водоразбора, согласно требованиям все того же СП , должна подаваться воды с температурой не выше +37°С. Инструкция, как несложно догадаться, связана с банальной безопасностью.

Групповой умывальник в детском саду: температура воды не превышает 37°С

Теплоснабжение

В теплоснабжении регламентируется всего два параметра:

  1. Температура в отапливаемом помещении. Она определяется его функциональным назначением, расположением относительно внешних стен дома и климатической зоной;
  2. Максимально допустимая температура теплоносителя. Она ограничена как из соображений безопасности, так и для обеспечения совместимости существующих инженерных систем с современными полимерными материалами, обладающими ограниченной термостойкостью.

Первый параметр нормируется ГОСТ Р 51617-2000, описывающим порядок оказания жилищно-коммунальных услуг гражданам.

Таблица №3 документа устанавливает следующие нормы:

ИзображениеТип помещения и норма температуры

Спальня в центре дома

Жилая комната в центре дома: 18°С для региона с температурой самой холодной пятидневки выше -31°С и 20°С для более холодной климатической зоны.

Угловая комната теряет много тепла через наружные стены

Угловая жилая комната: 20 и 22°С соответственно.

Кухня: источниками дополнительного тепла являются плита и прочая бытовая техника

Кухня: 18°С для любой климатической зоны.

Ванная: обогрев обеспечивается полотенцесушителем

Ванная комната, совмещенный санузел: 25°С.

Туалет не имеет собственных отопительных приборов и обогревается только приточным воздухом

Отдельный туалет: 18°С.

Второй параметр ограничивает СНиП , нормирующий работу систем кондиционирования, вентиляции и отопления. Согласно , температура поверхности любой строительной конструкции с встроенными нагревательными элементами не должна быть выше +95°С, теплого пола — выше +26°С.

Кроме того: для систем отопления из термостойких полимерных материалов максимальные параметры должны соответствовать значениям, указанным в документации к фитингам и трубам, но не выше +90°С. В детских садах действует более жесткое ограничение на температуру отопительных приборов: они не должны нагреваться выше +37°С.

Зал в детском саду: низкая температура батарей компенсируется их количеством

Точные параметры теплоносителя в теплосетях регламентируются так называемым температурным графиком и привязаны к температуре окружающего воздуха, поскольку по мере ее понижения растут теплопотери зданий. График составляется таким образом, чтобы в его верхней точке температура смеси (поступающего в контур отопления теплоносителя) не превышала максимально допустимые 95 °С.

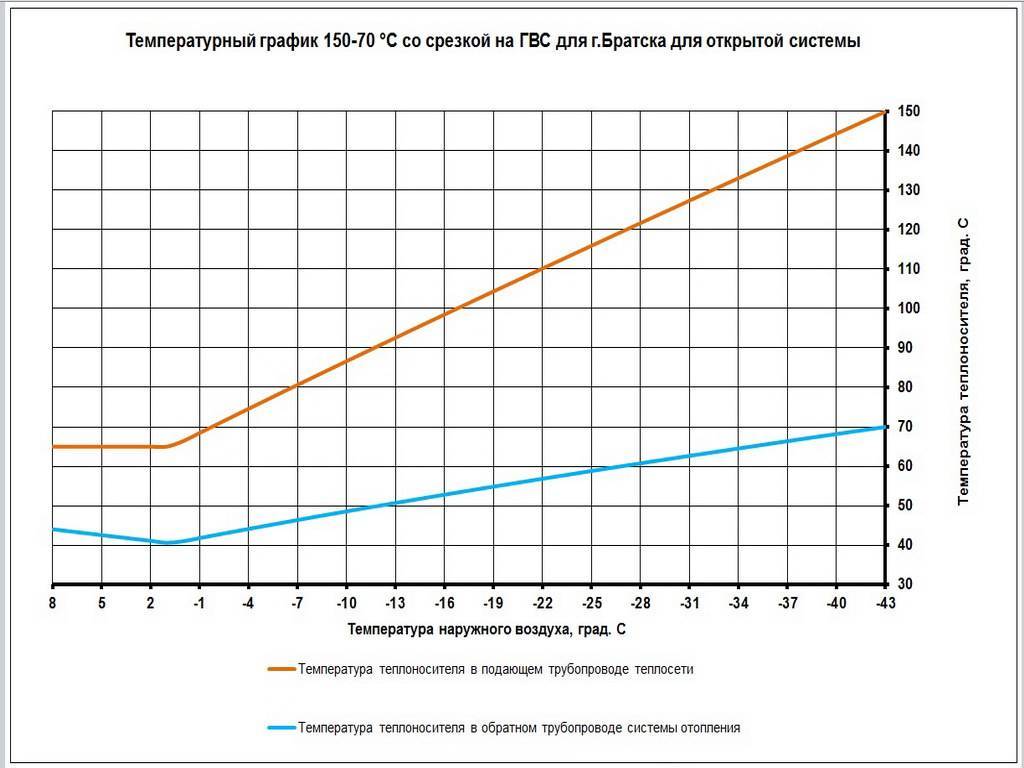

График 150/70. Средняя линия — температура смеси (подачи отопления)

Предварительные выводы

Приведенные параметры вполне соответствуют характеристикам любых современных материалов. Исходя из них, и на централизованном горячем водоснабжении, и на центральном отоплении можно смело использовать полимерные и металлополимерные трубы, гибкие подводки и прочие материалы с ограниченной термостойкостью.

Полипропиленовый стояк ГВС

Простейший способ расчета

Этот способ расчёта в интернете рекомендуют чаще других. Проще, надо полагать, действительно не придумать.

Исходят из того, что для полноценного отопления жилья с высотой потолков в пределах 2,5÷3,0 метра и достаточно качественной термоизоляцией всех основных конструкций, необходимо затратить 100 ватт тепловой энергии на каждый один квадратный метр площади помещения.

100 Вт на 1 м² — многие считают именно так, хотя получающийся результат порой очень далек от истинного

В качестве «производной» от подобного подхода можно рассматривать «норму» и исходя от объёма помещения.

— Так, в частном доме с качественным утеплением и современными окнами со стеклопакетами можно считать их соотношения 34 Вт тепловой энергии на каждый кубометр объёма.

— В панельном доме городской массовой застройки тепла потребуется больше – 41 ватт на кубометр.

Просто и быстро! Считаем по площади (или объему) необходимое количество тепла для каждого помещения. А затем суммирование всех результатов даст нам общую тепловую мощность, которая требуется для отопления дома. К ней можно добавить порядка 20 или 25% эксплуатационного запаса – и ответ готов!

Действительно, несложно. Но насколько это точно?

Даже человеку, весьма далекому от строительства и теплотехники, может показаться подозрительной уж слишком высокая «универсальность» подобного метода. Согласитесь, одно дело проводить расчет отопительной системы для дома, скажем, в Ханты-Мансийске, и другое – для такого же по площади, но на Кубани. Ни слова не говорится о количестве и качестве окон,  а ведь это – одна из основных «магистралей» утечки тепла из помещений. Не принимаются в расчет состояние системы утепления, тип перекрытий, то, с чем соседствует помещение по горизонтали и вертикали. И многое другое …

В результате таких расчетов вполне могут получиться две крайности:

  1. Одна очень неприятная, когда система отопления попросту не справляется со своими обязанностями.
  2. Другая – это избыточная мощность приобретённого и установленного оборудования, которая практически всегда остается невостребованной. А это – лишние затраты на более дорогие модели мощных котлов, на большее количество радиаторов. Да и не особо полезно для техники, когда она постоянно работает с очень большой «недогрузкой».

Выполненные с чрезмерно большими погрешностями расчеты могут привести с неэффективности создаваемой системы отопления

Одним словом, назвать такой подход рациональным – сложно. И рачительный хозяин все же предпочтет более точные вычисления.

Как регулировать температуру

За параметры значения теплотрасс отвечают работники ТЭЦ, а вот контроль сетей внутри жилых домов проводят работники ЖЭКа или управляющих компаний. Зачастую в ЖЭК поступают жалобы от жильцов о том, что в квартирах холодно. Чтобы нормализовать параметры системы, потребуется провести следующие мероприятия:

Увеличение диаметра сопла или установка элеватора с регулируемым соплом. Если наблюдается заниженное значение температуры жидкости в обратке, то решить такую проблему можно при помощи увеличения диаметра элеваторного сопла. Для этого нужно закрыть задвижки и вентили, после чего извлечь модуль. Увеличение сопла происходит путем его высверливания на 0,5-1 мм. После выполнения процедуры устройство возвращается на свое место, после чего обязательно проводится процедура стравливания воздуха из системы.

Заглушить подсос. Чтобы избежать возникновения угрозы выполнения подсосом функции перемычки, выполняется его глушение. Для выполнения данной процедуры применяется стальной блин, толщина которого должна быть около 1 мм. Такой способ регулирования температуры принадлежит к категории экстренных вариантов, так как при его проведении не исключено возникновение скачка температуры до +130 градусов.

Регулирование перепадов. Разрешить проблему можно путем корректирования перепадов элеваторной задвижкой. Суть данного метода корректирования заключается в перенаправлении ГВС на подающую трубу. В трубу обратки ввинчивается манометр, после чего задвижка обратного трубопровода перекрывается. Открывая вентиль, нужно проводить сверку с показаниями манометра.

Если установить обычную задвижку, то это приведет к остановке и заморозке системы. Чтобы снизить разницу, нужно увеличить давление в обратке до значения 0,2 атм/сутки. Какая температура должна быть в батареях можно узнать исходя из температурного графика. Зная ее значение, можно осуществлять проверку, чтобы убедиться в ее соответствии температурному режиму.

В завершении следует отметить, что варианты глушения подсоса и регулирование перепадов применяются исключительно при развитии критических ситуаций. Зная такой минимум информации, можно обращаться в ЖЭК или ТЭЦ с жалобами и пожеланиями о несоответствующим нормам теплоносителя в системе.

Когда осень уверенно шагает по стране, за Полярным кругом летит снег, а на Урале ночные температуры держатся ниже 8 градусов, то уместно звучит словоформа «отопительный сезон». Народ вспоминает минувшие зимы и пытается разобраться в норме температуры теплоносителя в системе отопления.

Предусмотрительные владельцы индивидуальных строений заботливо ревизуют клапаны и форсунки котлов. Жильцы многоквартирного дома к 1 октября ждут, как Деда Мороза, слесаря-водопроводчика из управляющей компании. Повелитель вентилей и задвижек приносит тепло, а с ним – радость, веселье и уверенность в завтрашнем дне.

Выбор потребителя: чугун или алюминий

Эстетика чугунных радиаторов – притча во языцех. Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность имела гладкую поверхность и позволяла легко удалить пыль и грязь.

На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

  • мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
  • обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
  • инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия. Легкая конструкция, окрашенная в заводских условиях, не требует покраски, удобна в уходе.

Но есть недостаток, затмевающий достоинства, – коррозия в водной среде. Конечно, внутреннюю поверхность обогревателя изолируют пластиком для избегания контакта алюминия с водой. Но плёнка может повредиться, тогда начнётся химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Нормы температуры радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Чтобы воздух хорошо прогревался, должен быть достаточный съём тепла с рабочей поверхности обогревающего конструктива. Поэтому категорически не рекомендуется повышать эстетику комнаты щитами перед нагревательным прибором.

Как составить температурный график

В соответствии со СНИП, отопление в помещении должно поддерживаться на уровне от 18 до 25 °C. СНИП дошкольных и школьных учебных заведений обычно жестче, так как температура должна быть постоянной и не снижаться ниже 22°C . В образовательных учреждениях строго следят и за исполнением санитарных норм — трубы не могут быть покрыты плесенью. Чтобы произвести расчет температурного графика, необходимо знать значения нескольких показателей:

  • Наружное значение температуры воздуха;
  • В жилых комнатах;
  • В подающей части трубопровода;
  • В обратной части трубопровода;
  • В трубопроводе на месте выхода из здания.

Помимо этих данных, нужно знать, какая тепловая нагрузка является номинальной. Для жилых домов подобный график отопления составляет 105/70 и 95/70. Первый из показателей отражает температуру, которая должна быть на подаче воды в отопительную систему, второй — на выходе из нее или обратной трубе. Результаты, которые получились при замерах, нужно внести в таблицу.

Основным показателем для составления таблицы является наружная температура. Составлять ее нужно таким образом, чтобы максимальные данные отопительных приборов — 95/70, обеспечивали нагрев помещений. Температурный режим, который должен поддерживаться в квартирах, закреплен в статье ЖК РФ и Постановлении Госстандарта.

Подобный расчет температур, поддерживаемых в жилом помещении, производится управляющей компанией для каждого высотного или двухэтажного дома отдельно. Учитываются все показатели, теплоизоляция внешних частей отопления и иные значительные моменты. Построенный по всем правилам график отопления поможет не только определять рабочие параметры системы в каждый момент времени, но и оценивать эффективность работы теплоносителя. Построение подобного графика позволяет также определять количество нагрузки на отопительную систему.

Расчет режима отопления

В первую очередь необходимо получить все исходные данные. Нормативные значения температур наружного и внутреннего воздуха принимаются по СП «Тепловая защита зданий». Для нахождения мощности отопительных приборов и тепловых потерь потребуется воспользоваться следующими формулами.

Расчет поверхностной мощности батарей

Удельная (поверхностная) мощность вычисляется как частное максимальной мощности прибора в Вт и площади поверхности теплоотдачи. Формула выглядит следующим образом:

Руд = Рmax/Fакт

Советы по оптимизации работы отопления

Даже у самого точного температурного графика котельной отопления в процессе работы будут наблюдаться отклонения расчетных и фактических данных. Это связано с особенностями эксплуатации системы. Какие факторы могут влиять на текущий температурный режим теплоснабжения?

  • Загрязнение трубопроводов и радиаторов. Во избежание этого следует проводить периодическую очистку системы отопления;
  • Неправильная работа регулирующей и запорной арматуры. Обязательно выполняется проверка работоспособности всех компонентов;
  • Нарушение режима функционирования котла – резкие скачки температуры как следствие – давления.

Регулировку нагрева батареи можно выполнять с помощью термостата, с принципом работы которого можно ознакомиться в видеоматериале:

https://youtube.com/watch?v=W5yGyfewmjk

Изменения в конструкции обогрева

Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Начнётся отопительный сезон, будет зафиксировано изменение температурного режима в других квартирах и площадках. Технический осмотр помещений выявит самовольное изменение типов отопительных приборов, их количества и величины. Неизбежна цепочка: конфликт – суд – штраф.

Поэтому ситуация разрешается так:

  • если заменяются не старые на новые радиаторы того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обратиться в УК, – за отключением стояка на время ремонта;
  • если новые изделия существенно отличаются от установленных при строительстве, то полезно взаимодействовать с управляющей компанией.

Составление температурного графика

Построенная прямая линия зависит от следующих значений:

  • нормируемая температура воздуха в помещении;
  • температура наружного воздуха;
  • степень нагрева теплоносителя при поступлении в систему отопления;
  • степень нагрева теплоносителя на выходе из сетей здания;
  • степень теплоотдачи отопительных приборов;
  • теплопроводность наружных стен и общие тепловые потери здания.

Чтобы выполнить грамотный расчет, необходимо вычислить разницу между температурами воды в прямой и обратной трубе Δt. Чем выше значение в прямой трубе, тем лучше теплоотдача системы отопления и выше температура внутри помещений.

Чтобы рационально и экономно расходовать теплоноситель, необходимо добиться минимально возможного значения Δt. Это можно обеспечить, например, проведением работ по дополнительному утеплению наружных конструкций дома (стен, покрытий, перекрытий над холодным подвалом или техническим подпольем).

Виды графиков

В зависимости от назначения тепловой сети способы выполнения отличаются. Первый вариант — нормальный график отопления. Он представляет собой построения для сетей, работающих только на отопление помещений и регулируемых централизованно.

Повышенный график рассчитывается для тепловых сетей, обеспечивающих отопление и снабжение горячей водой. Он строится для закрытых систем и показывает суммарную нагрузку на систему подачи горячей воды.

Скорректированный график также предназначен для сетей, работающих и на отопление, и на нагрев. Здесь учитываются тепловые потери при прохождении теплоносителя по трубам до потребителя.

Тепловые потери здания

Исходными данными в этом случае станут:

  • толщина наружных стен;
  • теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
  • площадь поверхности наружной стены;
  • климатический район строительства.

В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.

Тепловые потери стен рассчитываются по формуле:

Q = F*(1/R)*(tвнутр. воздуха-tнаружн. воздуха)

Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.

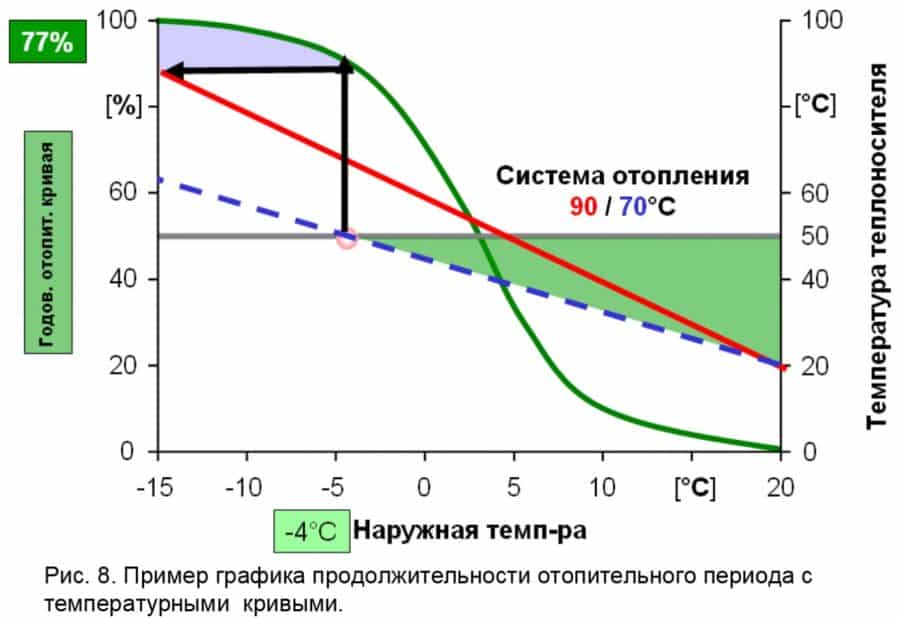

Температурный график подачи теплоносителя в систему отопления

Все выше приведенное теория — ответ на то, почему температурный график отопления в зимнее время может отличаться у разных МКД в одном и том же городе.  А вот что касается графика температурного режима отопления в зимнее время его температура в подающем трубопроводе жилого дома ограничена нашей безопасностью и не может быть выше 105 гр.С

Да и сами скажите, зачем нам обжигаться о батареи, если эти самые батареи можно установить немного большего размера и прогонять по ним больше теплоносителя с более низкой температурой, использую повторно нашу же воду, взятую из обратного трубопровода. Этим во всех современных домах занимается автоматика погодного регулирования – подробнее о ней читайте в статьях на сайте.

Температурный график системы отопления

Температурный график системы отопления присутствует в каждом договоре на теплоснабжении, именно по нему идет множество споров, когда в доме не хватает тепла, и мы мерзнем в квартирах. Обычно в договоре теплоснабжения также указывается, что это температурный график работы источника теплоты – котельной, следовательно, из-за расстояния между котельной и МКД температура теплоносителя пришедшего к нам в дом будет неизбежно ниже.

Однако все температурные графики построены так, что эту разницу можно компенсировать пропуском большего объема теплоносителя  через дом (батареи) и недостатка в тепле вы не ощутите. Заниматься такой регулировкой обязана управляющая компания. Вот чем плох переход на договора теплоснабжения непосредственно с теплоснабжающей компанией, не сможет она удовлетворить потребности каждого, да и публичным договором этого не декларирует, и получаемся мы брошенными на произвол судьбы, но это отступление от темы, крик души если хотите.

Небольшие замечания по пониманию природы температурного графика.

График разрабатывается из условий суточной подачи тепловой энергии на отопление, обеспечивающей потребность зданий в тепле в зависимости от температуры наружного воздуха. Колебания температуры в течение дня могут иметь место, главное чтобы это тепло нам компенсировали повышением температуры, например в вечернее время.

Температурный график работы котельной должен обеспечить температуру в помещениях на постоянном уровне не менее 18 градусов, а также покрытие расхода тепла на приготовление горячей воды. Ее температура в местах водоразбора не должна быть ниже + 60°С, в соответствии с требованиями СанПин 2.1.4.2496-09 Питьевая вода…

Температурный график отопления – различия

За основу взяты два графика утвержденные СНиП, остальные производные. Эти графики вы можете скачать по ссылкам ниже, они выделены другим цветом.

  • температурный график 95-70 для системы отопления, непосредственно присоединенной к тепловым сетям.
  • температурный график 150-70
  • температурный график 115-70, 105-70 будет иметь срез по температуре на подаче графика 150-70 при морозах, поскольку котлы котельной не могут эксплуатироваться выше этих температур.
  • температурный график 115-70 с ГВС

Также график может начинаться с 70 градусов, если теплоноситель для нагрева горячей воды подается по тем же трубам что и для отопления. Самый плохой для нас с вами график температурного режима отопления в зимнее время, на улице тепло у нас жарко, окна настежь, а за тепло платим по теплосчетчику.

Выручает в этом случае автоматика погодного регулирования, по опыту не стоит бояться её высокой цены, окупается максимум за два года, чаще всего в конце первого года эксплуатации, только вот для того, чтобы она работала исправно рекомендую нанять обслуживающую организацию, или найти умельца в доме, но он, скорее всего, тоже запросит денег!

Существуют также пониженные температурные графики 85-80/70. Они характерны для местности с высокими перепадами температур и сильными морозами. Такой график не означает, что у вас плохая, слабенькая котельная и нерадивые хозяева, наоборот грамотные. Как известно трубы при разных температурах могут расширяться (удлиняться) или укорачиваться, проще говоря, они постоянно двигаются и это беда для труб, именно постоянные перепады температур, а небольшое давление в трубах рвут их, и мы в морозы остаемся без тепла. Именно поэтому на Севере и в Сибири, например в Новосибирске, график температурного режима отопления в зимнее время самый, по нашему разумению «слабенький».

Обогрев лестничной клетки

Раз уж речь зашла о многоквартирном доме, то следует упомянуть лестничные клетки. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на площадках не должна опускаться ниже 12 °С.

Конечно, дисциплина жильцов требует закрывать плотно двери входной группы, не оставлять раскрытыми фрамуги лестничных окон, сохранять стёкла в целостности и оперативно сообщать в управляющую компанию о неполадках. Если УК не примет вовремя меры по утеплению точек вероятных потерь тепла и соблюдению температурного режима в доме, поможет заявление на перерасчёт стоимости услуг.

Параметры температуры теплоносителя в системе отопления

Система отопления в многоквартирном доме – сложная структура, качественное функционирование которой зависит от правильности инженерных расчётов ещё на стадии проектирования.

Нагретый теплоноситель нужно не только доставить до здания с минимальными теплопотерями, но и равномерно распределить в помещениях на всех этажах.

Если в квартире холодно, то возможной причиной бывает проблема с сохранением необходимой температуры теплоносителя при перегоне.

Оптимальная и максимальная

Максимальная температура батарей рассчитана исходя из требований техники безопасности. Во избежание возгораний теплоноситель должен быть на 20 °C холоднее, чем температура, при которой некоторые материалы, способны самовоспламеняться. Норматив указывает на безопасные отметки в диапазоне от 65 до 115 °C.

Но, закипание жидкости внутри трубы крайне нежелательно, поэтому при превышении отметки в 105 °C может служить сигналом к принятию мер по остужению теплоносителя. Оптимальной для большинства систем считается температура в 75 °C. При превышении этой нормы, батарея оборудуется специальным ограничителем.

Минимальная

Максимально возможное охлаждение теплоносителя зависит от необходимой интенсивности прогрева помещения. Этот показатель напрямую связан с температурой воздуха на улице.

В зимнее время, при морозе в –20 °C, жидкость в радиаторе при начальной норме в 77 °C, не должна охлаждаться менее чем до 67 °C.

Нормальным значением в обратке при этом считается показатель в 70 °C. При потеплениях до 0 °C, температура теплоносителя может падать до 40–45 °C, а обратка до 35 °C.
