Расчет для нестандартных комнат
Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:
A=Bx41,
где:
- А – нужное число секций отопительной батареи;
- B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.
Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.
Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.
Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.
Расчет необходимого количества радиаторов для отопления
Расчет отопительных устройств
В жилых помещениях для отопления массово используются чугунные, алюминиевые и биметаллические батареи, металлические трубчатые, панельные и пластинчатые радиаторы, и конвекторы.
Как выяснить тепловую мощность каждого прибора?
Для панелей, конвекторов, неразборных пластин и трубчатых батарей возможно ориентироваться лишь на предоставленные производителем чёрта. Они постоянно присутствуют в сопроводительной документации либо на сайте изготовителя.
Для секционных батарей при стандартном (500 мм) вертикальном размере возможно ориентироваться на такие значение теплового потока:
- Чугунная секция – 140-160 ватт;
- Алюминиевая – 180-200;
Так, при потребности в тепловой мощности в 2,3 КВт алюминиевый радиатор (200 Вт/секция) должен иметь 2300/200=12 (с округлением) секций.
Особенный случай
Обычные радиаторы отопления для производственных помещений – это металлические цельносварные регистры. Низкая цена материала вкупе с большой прочностью делает их куда привлекательнее других решений.
Их мощность возможно вычислить по следующему методу:
- Для одинарной горизонтальной трубы она равна Q=3,14хD*L*11,63*Dt, где D – диаметр трубы в метрах, L – ее протяженность в метрах, Dt – дельта температур между теплоносителем и помещением.
- В многосекционном горизонтальном регистре для расчета секций начиная со второй употребляется коэффициент 0,9.
Так, десятиметровый односекционный регистр диаметром 250 мм при обогреве перегретым паром (200С) и при температуре в цеху в 15С даст 3,14*0,25*10*11,63*(200-15)=16889 ватт тепла.
Расчет по площади
Расчет радиаторов отопления на квадратный метр уже был чуть затронут. Но он подходит не всегда. Это максимально простой и быстрый способ подсчета. Не рекомендуется его использовать, если потолок не соответствует 2,40 – 2,60 м. Учитывается также норма, согласно которой 1м² достаточно 100 Вт.
Пример расчета количества секций радиаторов по площади помещения
Допустим, площадь спальни — 24м². Рассчитывается мощность умножением площади на 100 Вт. Выходит 2400 Вт либо 2,4 кВт.
После этого следует вычисление количества частей. Последнее число делится на теплоотдачу секции. Допустим, изготовитель указал 185 Вт. Получается 12,97. Округляя, выясняется, что для спальни необходимо 13 штук.
Расчет радиатора отопления по площади является нежелательным, поскольку пропускает ряд важных моментов. А если дом обладает балконом, то дополнительно стоит добавить 20%. В случае необходимости скрытия любого вида радиатора прибавляется 15%.
Подробный расчет с учетом особенностей помещения
Загородный дома зачастую обладают сложностями, где требуется более тщательный подход. С квартирами такое случается реже. По сути, этот метод лучше использовать всегда, потому как именно здесь раскрывается наибольшее количество нюансов.
Итак, потребуется следующая формула: КТ = 100 × S × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9.
- КТ – необходимое тепло;
- S – площадь комнаты;
- К с числом – коэффициент.
Как рассчитать теплопотери
Алюминий лучший проводник тепла. Чтобы подобрать корректный объем радиатора отопления нужно, в первую очередь, учесть любые теплопотери.
K1 – внешняя стена. Большее количество этих стен навлекает большую теплопотерю. Если она одна, то K1 составит 1,0. Две – 1,2. Три – 1,3. Четыре – 1,4.
К2 – проникновение солнечных лучей. Больше всего страдают восточная и северная стороны, поскольку в этих случаях Солнце задерживает свой свет короткий промежуток времени. K2 тогда будет равен 1,1. Западная с южной таких проблем не испытывают.
Оконные проемы
К3 – выбранные конструкции. Еще один фактор теплопотерь. В данном случае учитывается 3 разные ситуации:
- Двойное остекление деревянной рамы, К3 равен 1,27;
- Однокамерный стеклопакет, коэффициент не учитывается (равен 1);
- Двойной стеклопакет, К3 = 0,
К4 – площадь окон. Это также влияет. Здесь расчет сложнее. Площадь окна делится на площадь комнаты. Пример пяти возможных случаев:
| Отношение | Коэффициент |
| Менее 0,1 | 0,8 |
| 0,11/0,2 = 0,55 | 0,9 |
| 0,21/0,3 = 0,7 | 1,0 |
| 0,31/0,4 = 0,775 | 1,1 |
| 0,41/0,5 = 0,82 | 1,2 |
Стены и кровельное покрытие

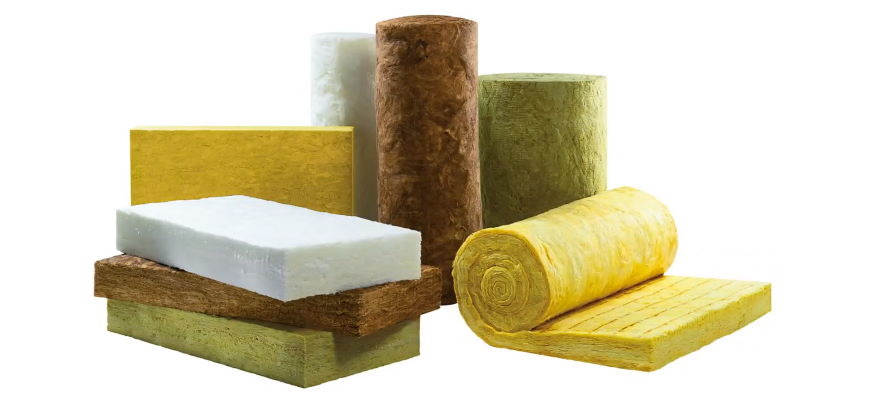

К5 – утепление стен. Термоизоляция стен напрямую влияет на степень теплопотерь. Можно разделить на 3 уровня:
- Утепление отсутствует. К5 = 1,27;
- Средний – утепляются другим материалом либо имеется кладка из 2 кирпичей. Коэффициент — 1,0;
- Высокий – K5 = 0,85.
К6 – высота. Стандартом является 100 Вт/ м². Если высота выше 2,7м, он меняется:
| Высота (м) | Коэффициент |
| 2,8 – 3 | 1,05 |
| 3,1 – 3,5 | 1,1 |
| 3,6 – 4 | 1,15 |
| 4,1 и далее | 1,2 |
К7 – верхнее помещение. То, что располагается наверху, также влияет на сохранение тепла. Например, что-либо неутепленное или неотапливаемое дает К7 — 1,0. Утепленная кровля или чердак снижает его — 0,9. Ну а расположение над комнатой отапливаемого помещения равняет коэффициент 0,8.
Погодные условия
Климат (К8) тоже многое решает. Его ни в коем случае нельзя не учитывать. В основном используются средние температуры местности в самую холодную десятидневку января.
| Температура | Коэффициент |
| От -35 °C | 1,5 |
| От -25 до -35°C | 1,3 |
| -20°C | 1,1 |
| -15°C | 0,9 |
| -10°C | 0,7 |

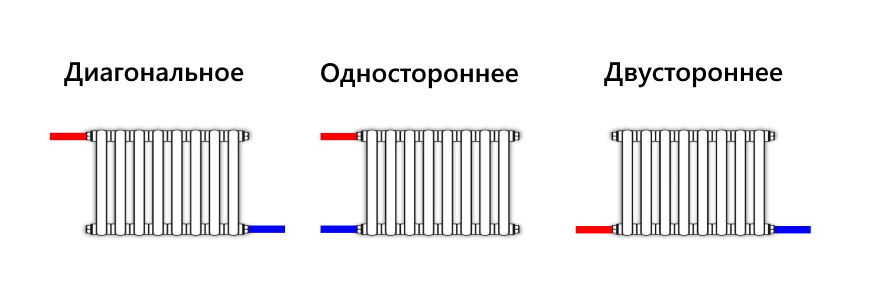

Зависимость от режима системы отопления
Последний и, пожалуй, один из наиболее важных факторов. Существует множество вариаций подключения, и каждая из них так или иначе влияет на теплоотдачу. Подача и обратка также играет свою роль.
- Диагональное. Если соотношение подача-обратка идет сверху вниз, то K9 = 1,0. В противоположном случае — 1,25;
- Одностороннее. Снизу вверх – 1,28. Сверху вниз – 1,03. Если и подача, и обратка располагает внизу, то K9 = 1,28;
- Двустороннее нижнее – 1,13.
Расчёт числа биметаллических секций на 18 м2
Чтобы было понятней, как происходит весь процесс подбора количества секций в батарее, можно рассмотреть расчёт, например для комнаты площадью 18 м2. Изначально выбирают условия отопления помещения, чаще всего встречающиеся на практике:
- модель биметаллического радиатора;
- тип подключения;
- нахождение комнаты;
- определение теплового напора;
- условия помещения;
- расчёт теплоотдачи биметаллической секции;
- расчёт общего количества секций на 18 м2.
Модель биметаллического радиатора
Допустим гипотетический покупатель остановил свой выбор на секционном биметаллическом радиаторе марки ATLANT Eco 500/96. Число 500 означает межосевое расстояние между центрами сечений верхнего и нижнего коллектора. Биметаллические батареи ещё бывают с расстоянием между осями коллекторов 350 мм.
В характеристиках данной модели изготовитель указал мощность одной секции 160 Вт при тепловом напоре Δt = 70С. Один сегмент рассчитан на обогрев 1,8 м2. Эти паспортные данные надо будет откорректировать под фактические условия отопления помещения.
Тип подключения
Радиаторы могут быть, как с односторонним, так и двусторонним присоединением труб.
Двухстороннее подсоединения радиаторов
Одностороннее подсоединения радиаторов
В данном случае радиатор выбран с двусторонним присоединением труб, причём ввод теплоносителя расположен вверху, а выходит обратка через нижнее отверстие.
Расположение комнаты
Помещение может быть одной из комнат частного дома либо квартиры
Также важно, что находится над комнатой: отапливаемое или холодное пространство дома или квартиры
Определение теплового напора
В предыдущей главе «Методология расчёта» дан образец подсчёта реального теплового напора. В настоящем случае тепловой напор будет равен 70 С.
Условия помещения
В предыдущей главе «Коэффициенты теплопотерь» перечислены условия помещений, которые могут значительно влиять на расчётную мощность биметаллического радиатора. Доля примера выбирают усреднённые данные и значения соответствующих коэффициентов:
- высоту потолка принимают 3 м. (1,05);
- пространство над комнатой – жилой этаж (0,8);
- количество холодных (наружных стен) – 1 (1,1);
- средняя температура в комнате в зимний период – 20 С (1,1);
- отношение площадей окон и пола — 1:3 (1,0);
- теплоизоляция стен – кладка в 2 кирпича (1,0);
- строение оконных рам – двойной стеклопакет (1).
Расчёт тепловой мощности 1-го биметаллического элемента
Мощность одного обогревательного элемента радиатора марки ATLANT Eco 500/96, указанная изготовителем, равна 160 Вт. Коэффициент теплового напора 1.0, что не меняет исходную величину – 160 Вт. Применяя все коэффициенты теплопотерь, производят окончательный расчёт теплоотдачи 1-й секции.
Расчёт общего количества секций на 18 м2
Расчет радиаторов отопления Часть 1
Расчёты подтвердили, что одна биметаллическая секция обогреет 1,8 м2 площади помещения, поддерживая среднюю температуру воздуха в зимний период в пределах 20 С.
Следовательно, для отопления комнаты площадью 18 м2 понадобится батарея ATLANT Eco 500/96, состоящая из десяти секций.
Пример расчета количества секций
Планируется поставить батарею в помещении площадью 20 кв. м. Комната является угловой, имеет два окна и одну дверь. Высота равна 2,7 м. Радиатор будет размещаться под подоконником (корректирующий коэффициент — 1,04). Котел подает теплоноситель с температурой 60 °С. На выходе из отопителя вода будет иметь температуру 40 °С.
Расчет максимального количества ребер таков:
Q = (20 * 100 + 0,2 + 0,1) * 1,3 * 1,04 / 72 = 37,56 секций.
Поскольку нужно округлять в максимальную сторону, то нужно устанавливать батарею с 38 ребрами. Ее можно разделить на две части и поставить под обоими окнами. Каждая из них будет иметь 19 ребер.
Что делать если нужен очень точный расчет?
К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.
При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.
Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:
КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где
КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением — 1,27;
- для окон с двойным стеклопакетом — 1,0;
- для окон с тройным стеклопакетом — 0,85.
К2 — коэффициент теплоизоляции стен:
- низкая степень теплоизоляции — 1,27;
- хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
- высокая степень теплоизоляции — 0,85.
К3 — соотношение площади окон и пола в помещении:
К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35 градусов — 1,5;
- для -25 градусов — 1,3;
- для -20 градусов — 1,1;
- для -15 градусов — 0,9;
- для -10 градусов — 0,7.
К5 — корректирует потребность в тепле с учетом количества наружных стен:
К6 — учет типа помещения, которое расположено выше:
- холодный чердак — 1,0;
- отапливаемый чердак — 0,9;
- отапливаемое жилое помещение — 0,8
К7 — коэффициент, учитывающий высоту потолков:
Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.
Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.
Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.
Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.
Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?
Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?
Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.
Расчет на основании площади помещения
Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
Ниша снизит энергоотдачу радиатора на 5 %
Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Каждое помещение просчитывается отдельно
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

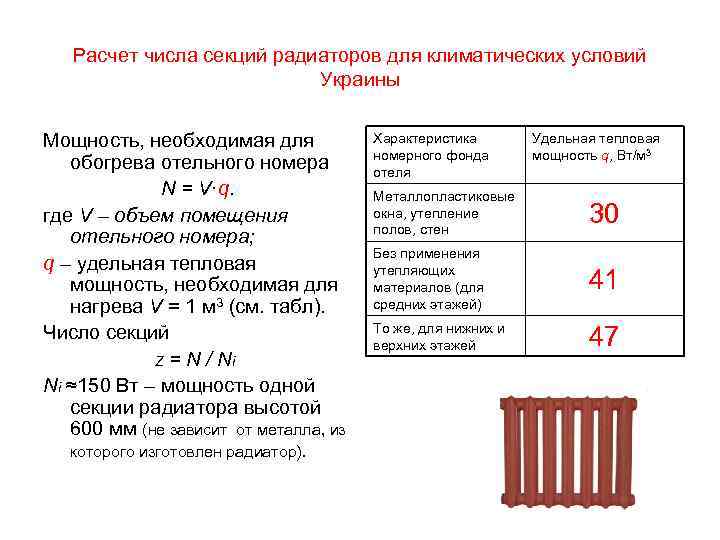

Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:
16 × 2,5= 40 куб.м.
Далее нужно найти значение тепловой мощности, это делается следующим образом
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Способы корректировки расчета
Полученное значение требуемой мощности батареи можно и нужно корректировать в большую или меньшую сторону, поскольку теплопотери могут увеличиваться из-за наличия балкона, естественной вентиляции, подвала внизу и компенсироваться за счет установленной системы теплого пола, теплого плинтуса, плиты или полотенцесушителя.
Точный метод расчета
Довольно точный метод расчета с учетом большинства значимых параметров производится по формуле, представленной выше. Однако можно посчитать мощность радиатора еще точнее с помощью специализированного калькулятора. Достаточно подставить известные значения.
Примерный расчет
При центральном отоплении секций радиаторов должно быть больше расчетного количества
При примерных расчетах теплопотери составят:
- через систему отопления и естественную вентиляцию – 20-25%;
- через потолок, примыкающий к кровле – 25-30%;
- через стены – 10-15%;
- через примыкания – 10-15%;
- через подвал – 10-15%;
- через окна – 10-15%.
Эффективность работы системы также зависит от ее особенностей. Двухтрубная более эффективна, чем однотрубная, поскольку в последней каждый последующий радиатор получает все более и более остывший теплоноситель. Например, при наличии шести батарей в системе, расчетное количество секций для последней из них необходимо будет увеличить на 20%.
Точные расчеты с учетом требований СНиП выполняются профессионалами. Упрощенные варианты расчетов можно выполнить самостоятельно и этого вполне достаточно для определения необходимой мощности батарей отопления в коттедже или отдельной квартире
Важно лишь тщательно проверить все данные, чтобы не допустить ошибок
Как собрать секционный радиатор своими руками
В продаже можно не найти сегментную батарею из нужного количества секций. Тогда есть возможность приобрести отдельные секции и собрать их воедино своими руками.
Их преимущество заключается в том, что владелец жилья всегда может увеличить или уменьшить теплоотдачу батарей, добавляя либо демонтируя секции. Вместе с сегментами приобретают фитинги (ниппели с внешней резьбой), кольцевые прокладки и соединительные патрубки.
Сборку осуществляют специальным ключом. Так, как секционная конструкция имеет множество стыковочных узлов, то некачественная сборка радиатора может стать причиной протечек в местах соединения секций. Поэтому свинчивать сегменты в одну конструкцию нужно очень аккуратно.
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация
Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов
Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.
Расчет батарей отопления на площадь
Расчет радиаторов отопления по площади помещения — это не самый точный вариант, но подходит, если квартира с высотой потолков 2,6 – 2,7 м.
Порядок действий:
- Узнаём общую площадь отапливаемого пространства (данные берутся в документации). Например, это 50 м2.
- Умножаем это число на 100 (Вт). Пример: 50 х 100 = 5000 Вт. (Или 5 кВт) – это общее количество тепла необходимое для данной квартиры.
- Смотрим в документах к радиатору, сколько тепла может выделить одна секция (см. ниже Таблицу 1). Например, биметаллический L 500 = 180 Вт.
- Теперь общее тепло делим на тепло из одной секции. 5000 Вт : 180 Вт = 27,77. Округляем до 28. Результат: для обогрева квартиры 50 м2 нужно 28 секции радиаторов.
Секции радиаторов отопления
Нужно будет произвести такие же расчёты батареи отопления для каждой комнаты отдельно.
Если батареи планируется монтировать в нише или скрыть за экраном, то нужно добавить 15%. Например, мы получили для спальни в 14 м2, радиатор в 8 секций. Но т.к. батареи будут «прятаться», поэтому 8 + 1,2 (15% от 8) = 9,2 т.е. 9 секций.
Для кухни округлять число радиаторов можно в меньшую сторону. А для угловой комнаты и комнаты с балконной дверью – в большую.
