Расчет воздуховодов и фасонных изделий по формулам онлайн

Насколько точная сумма отображается

Вы должны знать, что невозможно на глаз выполнить подсчеты. Калькулятор выдает примерную стоимость реализации, а точная рассчитывается после создания сметы. Сперва к вам приезжает замерщик, исследует помещение. Он сохраняет нижеуказанные данные:

• Материал стен;
• Тип потолка, пола;
• Размеры комнат и подсобных узлов;
• Аэродинамические свойства объекта;
• Состояние воздуха на территории;
• Тип предприятия.

На деле параметров значительно больше. Вдобавок ко всему вы обсуждаете ценовой сегмент дополнительного оборудования, т. к. у нас в наличии оборудование по средней и высокой стоимости. Просто некоторым клиентам выгоднее проводить ремонт раз в несколько лет, другим хочется сделать сеть единожды и забыть о ней.

Составление сметы:

перед ней реализуется монтажная схема, учитывающая основные параметры. Тут же производятся финальные расчеты системы вентиляции онлайн, на основе которых изготавливается смета. В ней прописываются все материалы, детали вплоть до крепежа. При надобности вы корректируете ее, удаляя и меняя нужные узлы. Таким образом можно понизить конечную стоимость или повысить качество, мощность, др. характеристики. Вариантов много. Лучше обсудите их с нашим менеджером.

Полезно знать: специалиста на объект мы высылаем бесплатно. Деньги вносят после обсуждения нюансов и подписания договора.

В завершение проводится согласование с заказчиком. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам. Тут же начинается производство всех деталей. Оно ведется в наших цехах — это значимый плюс. Многие компании заказывают узлы у посредников, однако такой подход исключает контроль качества. Часто дефекты замечаются уже после установки. Организация-исполнитель может со временем отказаться от сотрудничества с тем или иным поставщиком, но созданный ей продукт придется установить. От этого страдает клиент. У нас же плохие комплектующие попросту не пройдут контроль качества, а потому не покинут завод и не попадут к вам.

Полученная в калькуляторе сумма способна измениться как в большую, так и в меньшую сторону после проведения всех замеров.

Полезно знать: в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Помимо СНиПов под номерами 2.04.05-91 и 41-01-2003, существуют и санитарные стандарты. Сегодня это ГН 2.2.5.3532-18.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Потери давления на прямых участках

Для расчёта производительности вентиляционного оборудования можно просто сложить требуемое количество воздушных масс и подобрать модель, которая подходит по этим параметрам. Однако в паспорте на изделие не учтена сеть воздуховодов. Поэтому при подключении его в систему производительность значительно упадёт в зависимости от параметра сопротивления в трубопроводе. Чтобы определить падение давления в системе, необходимо уточнить его снижение на ровных участках, поворотных и соединительных элементах. Падение давления на ровных участках определяется по формуле:

Р = R × L + Еi × V2 × Y / 2, где

• R – удельное потери напора, вызванные силой трения во время перемещения воздуха, Па/м;
• L – длина прямого участка воздуховода, м;
• ω –скорость движения воздуха, м/с
• Y – плотность воздушных масс, кг/м³;
• Еi – сумма потерь напора на местные сопротивления (отводы, переходы, решетки и т.п.), данные можно взять из справочника.

Прямолинейный участок вентиляции

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинетыи т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со СНиП 41-01-2003и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людейи по кратности и, после чего выбрать большее из этих двух значений:

1. Расчет воздухообмена по количеству людей: L = N * Lnorm, гдеL — требуемая производительность приточной вентиляции, м³/ч;

   N — количество людей;

   Lnorm — норма расхода воздуха на одного человека:

   в состоянии покоя (сна) — 30 м³/ч;

2. типовое значение (по СНиП) — 60 м³/ч;
3. Расчет воздухообмена по кратности:L = n * S * H, где

   L — требуемая производительность приточной вентиляции, м³/ч;

   n — нормируемая кратность воздухообмена:

   для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

   S — площадь помещения, м²;

   H — высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

• Для отдельных комнат и квартир — от 100 до 500 м³/ч;
• Для коттеджей — от 500 до 2000 м³/ч;
• Для офисов — от 1000 до 10000 м³/ч.

Расчёт мощности нагревателя в сети

Для расчёта приточной вентиляционной системы необходимо в первую очередь учесть мощность нагревателя, подогревающего входящие массы в прохладное время года. По утверждённым нормам температура потока, который попадает в комнату, должна быть не менее 18°C, показатели наружного воздуха зависят от месторасположения региона. В современном оборудовании есть возможность регулировать скорость циркуляции воздушных масс, таким образом, можно сэкономить в зимнее время электроэнергию. Перед выбором модели температуру нагрева воздуха, который поступает снаружи, рассчитывают по формуле:

ΔТ = 2,98 × Р / L, где

• Р – мощность оборудования, Вт;
• L – расход воздушных масс.

Правильно произведённые расчёты – это залог многолетней эксплуатации оборудования

Расчет площади воздуховодов: калькулятор

Онлайн-калькулятор является бесплатным приложением, которое можно без труда найти в интернет-сети, воспользовавшись поисковой системой браузера. Существуют некоторые инструкции, позволяющие вам разобраться в нюансах использования данной программы.

В первую очередь стоит запомнить, что все необходимые геометрические параметры обязательно указываются в миллиметрах. Это позволяет выполнить максимально точное вычисление площади воздуховода. Онлайн-калькулятор также используется для определения габаритов соединительных элементов (например, переходников) и дефлекторов.

В некоторых случаях проект составляется с учетом количества швов. Для этого в специальном окошке, которое, как правило, находится в конце списка, требуется поставить галочку и ввести соответствующую цифру. Для вычисления параметров воздушно-транспортной сети можно воспользоваться дробными значениями. Тогда не стоит забывать о точке, которая играет роль разделительного знака.

Нельзя забывать включать в свои расчеты показатель сопротивления воздуха

После заполнения всех полей остается нажать на кнопку «Рассчитать». Программа должна моментально выдать значение, соответствующее заданным параметрам. Таким образом, использование онлайн-калькулятора является простым и быстрым способом определения квадратуры коммуникации.

С помощью таких нехитрых программ можно определить не только параметры сечения канала, но и другие показатели. Калькулятор позволяет найти скорость перемещения воздушных масс, сопротивление и потери давления в системе, а также выполнить расчет теплоизоляции воздуховода.

Как рассчитывается площадь воздуховода

Площадь воздуховода можно рассчитать с помощью нескольких способов:

• по размеру помещения;
• по числу проживающих в нем жильцов;
• с учетом требований санитарных норм и правил.

Рассчитать площадь поверхности воздуховодов можно как для конкретного помещения, так и для здания в общем. Посчитать требуемый параметр можно с помощью различного программного обеспечения или с применением формул.

Площадь вентиляционного отвода во время проектирования подбирается таким образом, чтобы воздушные массы по всей его длине перемещались приблизительно с равной скоростью. На разных участках объемы воздуха в системе могут отличаться. Поэтому размеры воздуховода обязаны увеличиваться, если возрастает количество проходящих через них воздушных масс.

Если увеличивается округлое сечение воздуховода, то в этом случае снижается скорость передвижения воздушных масс. Одновременно с этим уменьшается и аэродинамический шум. Недостатком этих воздуховодов является их высокая стоимость и большие размеры, поэтому установить такую конструкцию между черновым и подвесным потолком не получится.

Если эта возможность отсутствует, стоит присмотреться к прямоугольному сечению, так как в этом случае высота воздуховода будет намного меньше. Однако надо не забывать, что округлые конструкции гораздо проще монтировать.

Выбор определенного изделия будет зависеть от требований, которые предъявляются к вентиляционной системе. Если требуется низкий уровень шума, экономное потребление электричества и есть возможность установки габаритной системы, то в таком случае специалисты рекомендуют устанавливать округлые конструкции.

Как рассчитать площадь воздуховода различных типов сечений?

Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.

Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):

1. расход воздуха – R (м³/час);
2. скорость воздушного потока – V (м/с).

Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:

S = R/k × V, где

K – коэффициент, равный 3600.

Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:

S = R × 2,778/V.

При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.

Круглый воздуховод декоративного типа на подвесных держателях

Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость

Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность

Вентиляционные каналы на предприятии

Как посчитать площадь круглого воздуховода?

Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:

Фактическую площадь получают из формулы:

Как рассчитать площадь воздуховода прямоугольного сечения?

Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:

Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);

a, b – стороны.

Фактическая площадь узнаётся из формулы:

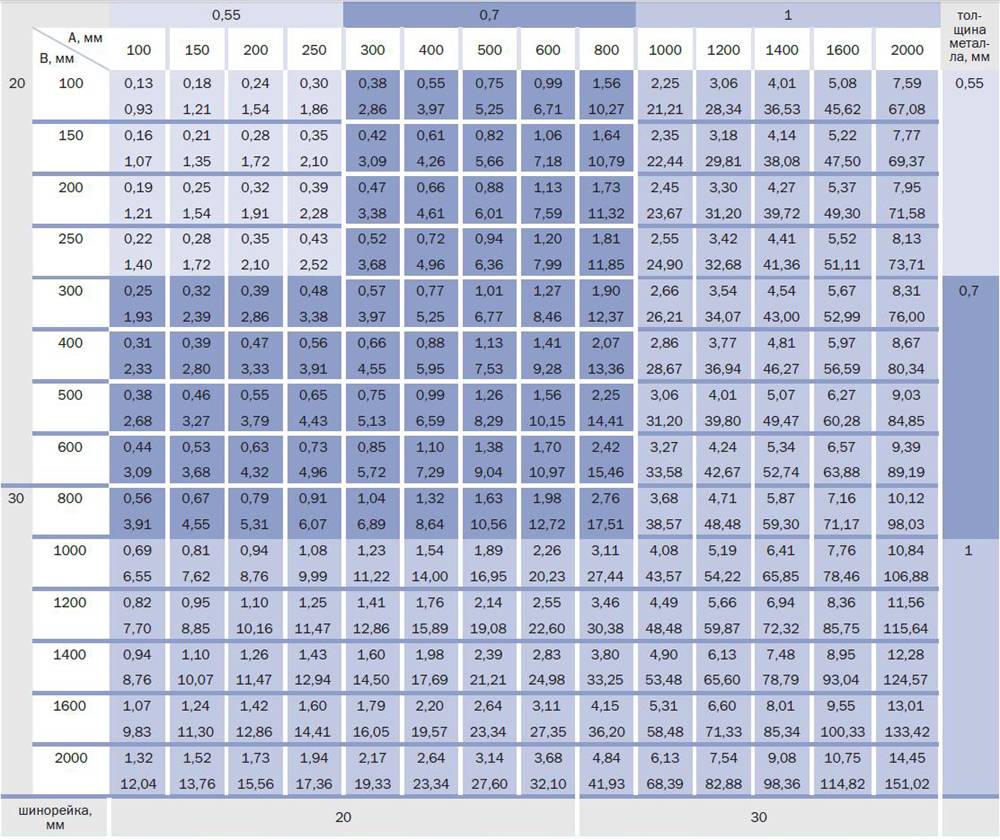

Также для вычисления основных параметров проектировщики используют таблицы.

Таблица основных параметров площади и формы сечений

Расчёт площади овального воздуховода

Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:

Диаметр:

Р – периметр окружности овалоида,

Площадь овального воздуховода вычисляется по формуле:

a, b – большой и малый диаметр овала, соответственно.

Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых

Дополнительная информация

Для того чтобы узнать нужные параметры фасонных изделий и самой конструкции, не обязательно самостоятельно выполнять расчет частей сети вентиляции. Для нахождения всех значений существуют специальные программы. Вам достаточно ввести требуемые числа, и вы получите результат за доли секунды.

Рассчитываются значения креплений, фасонных частей, воздуховодов обычно инженерами, занимающимися проектированием систем вентиляции. Но и они применяют таблицы, в которых имеются все требуемые коэффициенты, формулы, значения.

Также существует специальная таблица эквивалентных диаметров воздуховодов. Это таблица диаметров воздуходувов круглой формы, в которых снижение давления на трение равна снижению давления в конструкциях прямоугольной формы. Эквивалентный диаметр конструкции воздуходува требуется тогда, когда необходимо произвести расчет прямоугольных воздуходувов, и при этом применяется таблица для изделий круглой формы.

Стальные трубы для воздуховода

Известно три способа узнать эквивалентное значение:

• Ориентируясь на скорость;
• По поперечному сечению;
• По расходу.

Все эти значения связаны с шириной и другими значениями воздуховодов. Для каждого из параметров применяется своя методика пользования таблицами. Итоговый результат – значение потери давления на трение. Вне зависимости от того, какую методику вы применили, результат получается одинаковым.

В интернете вы легко сможете найти таблицы, программы, справочники, необходимые для подсчета площади и иных параметров самих конструкций, креплений. Самое простое – воспользоваться специальными программами. В этом случае от вас требуется только ввод нужных значений. При этом результаты вы получите довольно точные.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Нормативная скорость

Тип здания	Скорость в магистралях, м/с	Скорость в ответвлениях, м/с
Производство	до 11,0	до 9,0
Общественные	до 6,0	до 5,0
Жилые	до 5,0	до 4,0

Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.

Рис, 2 (Номограмма круглого жестяного воздуховода)

Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.

Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.

В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.

Пример

Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.

Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.

Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).

Пример расчета вентиляции с помощью калькулятора

На этом примере мы покажем, как рассчитать приточную вентиляцию для 3-х комнатной квартиры, в которой живет семья из трех человек (двое взрослых и ребенок). Днем к ним иногда приезжают родственники, поэтому в гостиной может длительное время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Параметры помещений:

Нормы расхода для спальни и детской зададим в соответствии с рекомендациями СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, поскольку большое количество людей в этой комнате бывает нечасто. По СНиП такой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если бы мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Стоимость электроэнергии для нагрева такого количества воздуха оказалась бы очень высокой, поэтому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортный двукратный воздухообмен.

Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не самое распространенное, но мы выбрали его в демонстрационных целях). Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 (расчет сопротивления сети будем вести при загрязненных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по умолчанию.

Расчет начнем с составления схемы воздухораспределительной сети. Эта схема позволит нам определить длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам нужно посчитать все повороты под прямым углом). Итак, наша схема:

Сопротивление воздухораспределительной сети равно сопротивлению самого длинного участка. Этот участок можно разделить на две части: магистральный воздуховод и самое длинное ответвление. Если у вас есть два ответвления примерно одинаковой длины, то нужно определить, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление одного поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* кол-во поворотов + длина воздуховода) максимально. Выделять из трассы две части необходимо для того, чтобы можно было задать разный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.

В нашей системе на всех ответвлениях установлены балансировочные дроссель-клапаны , позволяющие настроить расходы воздуха в каждом помещении в соответствии с проектом. Их сопротивление (в открытом состоянии) уже учтено, поскольку это стандартный элемент вентиляционной системы.

Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учитывать (их сопротивление будет учтено отдельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, то есть просто посчитать его частью магистрального воздуховода. Длина самого длинного ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким образом, мы задали все необходимые исходные данные и теперь можем приступать к расчетам (скриншот). Результаты расчета сведены в таблицы:

Результаты расчета по помещениям

Дополнительно

Система вентиляции частного дома

Более подробную информацию о проектировании (таблицы, формулы, справочники и т. п.) можно без проблем найти в интернете на различных тематических форумах. От правильно подобранных средств измерения полностью зависит конечный результат (прочность как самой конструкции, так и её креплений). Легче всего сделать требуемые измерения с помощью специальных калькуляторов и прочих инженерных программ. В этом случае не потребуется выполнять расчёты самостоятельно – нужно всего лишь ввести запрашиваемые числа.

В случае с онлайн-калькуляторами результат будет более точным, нежели при ручных подсчётах. Связано это с тем, что программа сама, в автоматическом режиме, стремится округлять результат к более точному и понятному значению.

Круглые и прямоугольные воздуховоды требуют разного подхода к проектированию ввиду разного уровня сложности. Таким образом, при проектировании системы вентиляции с большим сечением от инженера потребуется выполнить большее количество подсчётов, нежели в случае с прямоугольными изделиями.

Как высчитать потери давления воздуха на прямых участках

Для вычисления этого параметра применяется формула, которая немного сложнее предыдущих:

P = R × L + Ei × V2 × Y / 2, где:

• P– давление воздуха в воздуховоде;
• R – потери давления на трение в воздуховоде;
• L – протяжённость вентиляционной шахты;
• Ei– сумма потерь давления на местные сопротивления (отводы, переходы, ответвления и т.п.);
• V – скорость воздуха в вентиляционной системе;
• Y – плотность воздушных масс по каналу.

Чем короче вывод естественной вентиляции, тем хуже воздухообмен Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Расчёт площади фасонных частей воздуховодов

При создании разветвленных систем вентиляции используются различные фасонные изделия:

• отводы – тройники с одинаковым или разным сечением;
• утка – отвод s-образной формы;
• зонт;
• переходники:

• между различными сечениями одной формы (как правило, разные диаметры);
• между различными типами сечений (к примеру, от прямоугольной, к круглой).

Каждое из представленных фасонных изделий рассчитывается по отдельным формулам, вследствие чего их общий расчёт является довольно сложным. Даже опытным проектировщикам требуется инженерная помощь в расчётах площади воздуховодов. Для этого они используют специальные программы.

Какие существуют программы для определения параметров фасонных частей воздуховодов?

Было разработано множество программ для расчёта площади фасонных частей воздуховодов:

• Vent-Calc v2.0 – универсальное средство проектирования и расчёта основных параметров систем вентиляции. Как утверждают разработчики, ключевыми параметрами для расчёта являются расход воздуха и длина воздуховодов. Получив от оператора эти данные, программа самостоятельно с генерирует прототип вентиляционной сети с указанием аэродинамического сопротивления по каждой ветви, ограниченной фасонными изделиями. Сумма этих показателей является основой для подбора силовой вентилирующей установки. С недавнего времени этот программный комплекс стал бесплатным;
• MagiCAD – программное обеспечение для проектирования всех типов инженерных коммуникаций. Файлы проекта могут быть импортированы в ADT и AutoCAD;
• GIDRV 3.093 – калькулятор расчёта площади воздуховодов и фасонных изделий для естественного типа вентиляции с учётом аспирации здания;
• Fans 400 – специализированное ПО для расчёта противодымной вентиляции;
• Ducter 2.5 – программа расчёта площади фасонных частей воздуховодов.

Существует несколько более простых программ и макросов, написанных на основе Microsoft Excel. В основном они выполняют расчёт аэродинамики воздуховодов различных сечений.

Также на некоторых сайтах можно встретить онлайн-калькуляторы площади поверхности воздуховодов, которые предлагают компании, занимающиеся оказанием соответствующих услуг.

Интерфейс программы Vent-calc v2.0.6.2011, закладка расчёта тепловой нагрузки калорифера

7 Подводя итоги

Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.

Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки

Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен

А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.

Источники

• https://VentingInfo.ru/sistemyventilyacii/raschyot-ploshhadi-vozduhovodov-i-fasonnyh-izdelij-formuly-kalkulyator
• https://sovet-ingenera.com/vent/raschety/raschet-ploshhadi-vozduxovodov-i-fasonnyx-izdelij.html
• https://kalk.pro/ventilation/raschet-vozduhovodov/
• https://melt-spb.ru/ventilyacionnye/raschet-secheniya-vozduhovoda.html
• https://odstroy.ru/rascet-plosadi-vozduhovodov-i-fasonnyh-izdelij-ventilacii/
