Для чего и как правильно произвести расчет арматуры для ленточного фундамента?

Важность проектной документации

Проектная документация является неотъемлемой частью процесса проектирования и строительства любого объекта, включая ленточный фундамент. Она играет решающую роль в обеспечении безопасности, надежности и эффективности строительства.

Основные функции проектной документации:

Определение параметров и требований. Проектная документация содержит все необходимые данные о геометрии, размерах, нагрузках на фундамент, его конструктивных особенностях и условиях эксплуатации. Эти данные позволяют определить необходимый объем и характеристики арматуры для ленточного фундамента.
Обеспечение безопасности и надежности. Проектная документация подразумевает проведение необходимых расчетов и анализов, которые гарантируют, что фундамент будет выдерживать все установленные нагрузки без деформаций или повреждений. Отсутствие или неправильная проектная документация может привести к серьезным проблемам в будущем.
Оптимизация строительного процесса. Проектная документация позволяет определить необходимые объемы материалов и ресурсов, а также оптимальные способы и последовательность выполнения работ. Это помогает избежать излишних затрат и сократить время строительства.

Ключевые элементы проектной документации:

Проектная документация для расчета арматуры ленточного фундамента обычно включает следующие элементы:

Архитектурные планы и чертежи. В них отображается размеры и форма фундамента, его местоположение относительно других зданий и сооружений, а также особенности окружающего ландшафта.
Инженерные схемы и расчеты. Здесь приводятся все технические расчеты, где учитываются нагрузки, грунтовые условия, параметры арматуры и прочие факторы, влияющие на прочность и надежность фундамента.
Спецификации и протоколы испытаний. Здесь указываются все использованные материалы, технологии и методы работы, а также результаты испытаний и контрольные измерения.

Плюсы использования проектной документации:

Преимущества	Объяснение
Гарантированная безопасность	Правильно разработанная проектная документация обеспечивает безопасность и надежность ленточного фундамента.
Сокращение времени и затрат	Модернизированная строительная документация оптимизирует процесс строительства и экономит затраты.
Повышение качества работ	С использованием проектной документации обеспечивается высокое качество работ и исключается возможность ошибок и недочетов.

В заключение, проектная документация является неотъемлемой частью проектирования и строительства ленточного фундамента. Она определяет параметры и требования, обеспечивает безопасность и надежность, оптимизирует строительный процесс и гарантирует высокое качество работ. Правильное использование проектной документации является одним из ключевых факторов успешного строительства.

Столбчатый фундамент

Схема монтажа столбчатого фундамента.

Такой фундамент также называют свайным. Принцип его изготовления состоит в том, что в заранее пробуренные в грунте отверстия погружаются железобетонные сваи либо в данные скважины заливается специальный армированный бетонный раствор. Столбчатый фундамент обычно используется при возведении зданий на подвижном, неустойчивом грунте. Он весьма популярен в строительстве по причине своей простоты исполнения и максимальной экономичности. Чтобы посчитать требуемый куб бетона для такого фундамента, следует посчитать объем каждого столбика с использованием формулы:

V=S*H,

где S – это площадь сечения столба; H – его высота. Для того чтобы рассчитать площадь сечения круглого столбика, нужно использовать формулу:

S=3.14*R2,

где R – это радиус столбика. Так, если диаметр столбика равен 0,4 м, то площадь его поперечного разреза будет составлять : S=3.14*(0.2)2=0.1256 кв.м; объем всего столба при его длине, равной 2 метрам, будет составлять: V=0,1256*2=0,2512. Чтобы определить общий куб бетона, нужно рассчитать величину каждого столбика и сложить все полученные кубы в соответствии с количеством изделий. При квадратном сечении свай расчет производится по формулам, использованным для ленточного и плитного фундамента.

Типы прута для надежного армирования

Чтобы укрепление ленточного фундамента путем армирования было надежным, необходимо использовать качественные стальные элементы определенного класса

Чтобы укрепление ленточного фундамента путем армирования было надежным, необходимо использовать качественные стальные элементы определенного класса. Так, профессионалы предлагают использовать для продольного армирования прут с маркировкой класса А-III (сегодня — А400) с поверхностью типа «ёлочка» или просто с ребристым верхом. Диаметр такой стали должен составлять от 10 до 22 мм в зависимости от ширины и высоты основания. Такие элементы каркаса будут основой для всего каркаса. Именно поэтому они укладываются в количестве четырех штук по каждой стороне ленты фундамента по два снизу и два сверху, создавая раму при помощи коротких продольных угловых прутов.

Для поперечного и вертикального армирования чаще всего применяют сталь меньшего сечения класса А-I (сегодня А240), которые имеют гладкую поверхность. Диаметр таких элементов составляет от 4 до 10 мм, поскольку нагрузка на них не такая колоссальная, как на пруты для продольной укладки.

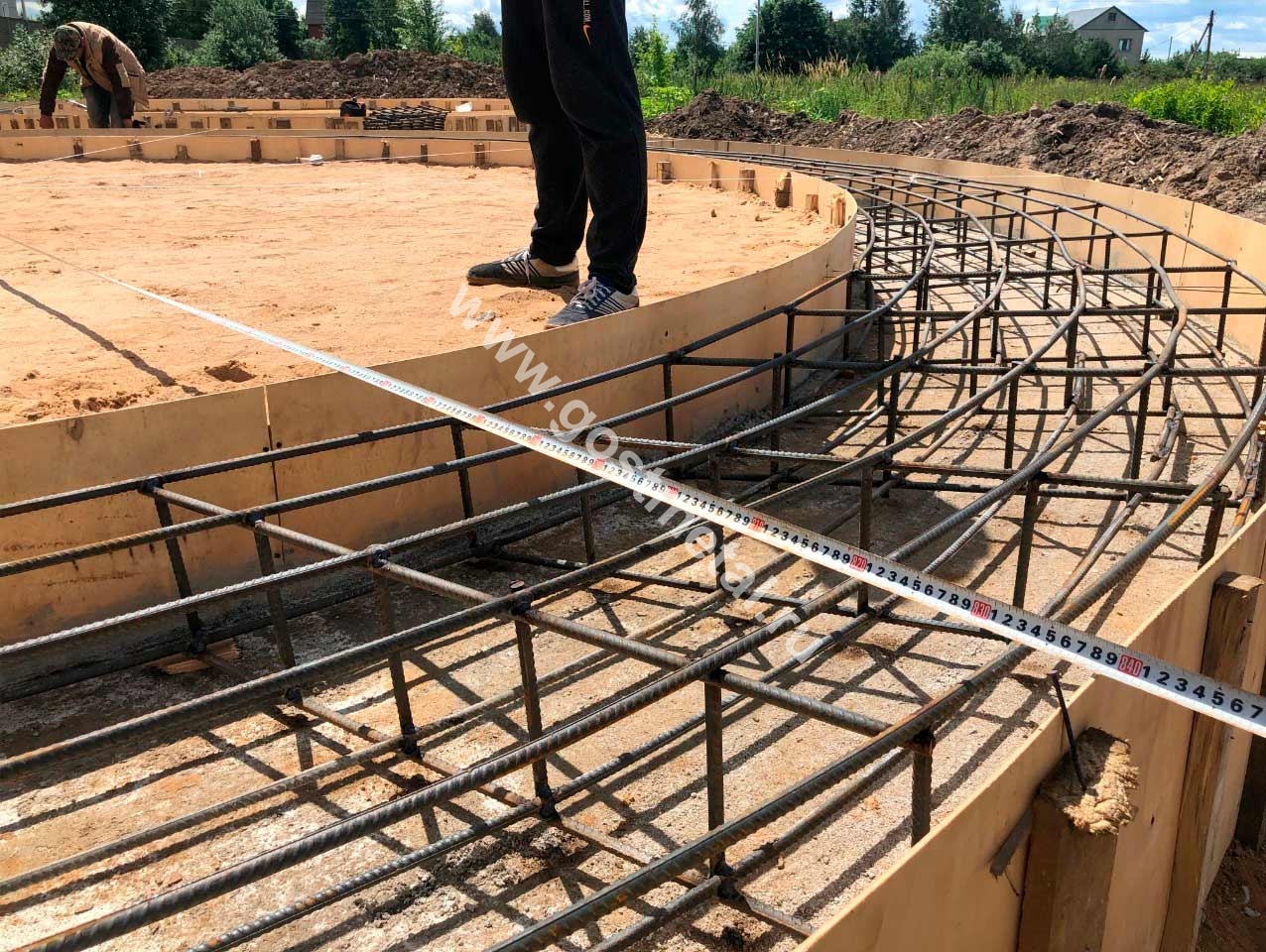

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Варианты расчетов арматуры для фундамента

Для всех видов железобетона для рабочих стержней выбирается рифленый или гладкий стальной прокат класса А400 или А500. Для конструктивных элементов – А240. Расчеты проводятся по строительным правилам СП 63.13330.2012 и СНиП 52-01-2003 с учетом всех нагрузок, действующих на фундамент и его конструкции.

Для расчета количества арматуры для ленточного фундамента с помощью калькулятора требуется знать:

тип фундамента (выбрать рисунок);
марка бетона (выбрать из перечня);
размеры (длину, ширину и высоту) фундамента;
толщину фундаментной ленты.

Введя информацию в пункты калькулятора и запустив расчет, пользователь получает чертеж и спецификацию всех материалов (бетона, арматуры по видам, пиломатериал для опалубки).Для расчета на калькуляторе количество и сортамент арматуры для плитного фундамента нужно знать:

марка бетона (выбрать из перечня);
ширину плиты;
длину плиты;
толщину плиты;
длину стержня арматуры;
выбрать вариант крепления арматуры.

По введенным параметрам будет произведен расчет. Вам будет выдана информация о необходимом количестве и диаметрах необходимой продольной, поперечной и вертикальной арматуры. Количество и размеры пиломатериала для опалубки. Все итоги соответствуют СНиП 52-01-2003. Для расчета на калькуляторе буронабивных свайно-ростверковых фундаментов нужно ввести информацию:

Выбрать тип фундамента и марку бетона;
Задать количество свай;
Диаметр сваи;
Высоту сваи;
Диаметр основания сваи;
Высоту основания сваи;
Ширину ростверка;
Длину ростверка;
Высоту и толщину ростверка.

Нажав кнопку «Расчет» получим все необходимые для изготовления свай и ростверка данные по сортаменту и количеству арматуры, бетона и пиломатериала для опалубки. Можно распечатать чертежи со всеми размерами согласно «Строительных Норм и Правил».

Бесплатный онлайн-калькулятор можно найти на сайтах в поиске.

Сколько должно быть арматуры в фундаменте

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм 2 . С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм 2 в см 2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм 2 = 2400 см 2 , 2400 см 2 ×0,001=2,4 см 2 .

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см 2 , судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.
