Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Автоматы с нерегулируемыми и регулируемыми расцепителями.
Токовая уставка расцепителя автомата 0,4 кВ обозначается как Ir и для некоторых устройств может изменяться в достаточно широких пределах по отношению к номинальному току автомата. Например, для термомагнитных расцепителей этот диапазон обычно равен (0,7-1)*In, для современных электронных — (0,4-1)*In. Это и есть автоматы с “расцепителем с регулируемой характеристикой”
На Рис. 1 представлена времятоковая характеристика такого автомата — Compact NSX с расцепителем TM-D.
Рис.1 Характеристика срабатывания расцепителя TM-D и его контрольные токи. (из каталога Compact NSX 100-630 А, Schneider Electric)
Весь график на Рис.1 построен в относительных единицах тока Ir, о чем свидетельствует надпись внизу. То есть сначала вы выбираете Ir в долях от In и после уже смотрите характеристику отключения расцепителя на Рис.1 в долях Ir.
На Рис.1 есть три характерных точки для теплового расцепителя (это наша защита от перегрузки кабеля согласно ПУЭ 3.1.11):
- Это сам номинальный ток расцепителя Ir;
- Ток гарантированного нерасцепления Int, равный 1,05*Ir;
- Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,2*Ir.
Искомый проверочный ток для защиты от перегрузки кабеля согласно ПУЭ 3.1.11 — это ток трогания It, т.е. ток при котором расцепитель гарантированно отключит выключатель в течении контрольного времени. Запомним это результат.
Теперь приведем пример автомата с “расцепителем с нерегулируемой характеристикой”. Для этого подойдет обычный модульный автомат iC60 и его времятоковая характеристика при контрольной температуре (30 гр.С). Характеристика отключения (B,C,D) может быть любая — она нас сейчас не интересует.
У такого автомата ток номинальный ток расцепителя равен номинальному току автомата, Ir=In.Тогда согласно характеристики на Рис.2 получим те же три точки, характерные для любого расцепителя:
- Номинальный ток расцепителя Ir;
- Ток гарантированного нерасцепления Int, равный 1,13*Ir;
- Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,45*Ir.
Но в этом случае, согласно тому же пункту ПУЭ, проверочным током будем именно номинальный ток расцепителя Ir, а не It. То есть ток, который отличается на 45% от того, что использовался бы при регулируемом расцепителе! Можете еще раз прочитать определение в п.3.1.11. и убедиться самостоятельно.
Внимание вопрос: если физический смысл характеристик обоих типов расцепителей абсолютно одинаковый, то почему есть разница в методиках их проверки по условиям защиты от перегрузки? Как возможность регулирования Ir может влиять на контрольный ток проверки? И вообще, какого черта?
Первый раз, когда я это увидел, я подумал, что у меня поехала крыша и мне пора заканчивать с расчетами уставок. Потому, что согласно этому пункту получалось, что я ничего не понимаю в этом деле. Потом я решил докопаться до сути вопроса и узнать, кто же разлучил этих братьев-расцепителей. Я начал рыть в этих ваших интернетах всю доступную информацию. Шли годы… И вот наконец я обнаружил первоисточник. Устраивайтесь поудобнее, сейчас будет развязка
Применение и схема управления независимым расцепителем
Наконец-то нашел минутку написать новую статью. Независимый расцепитель – это дополнительное устройство к автоматическим выключателям. Сейчас речь пойдет о применении независимого расцепителя в наших проектах и о том, как правильно подключить независимый расцепитель.
РН-47
Независимый расцепитель позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки. Наиболее часто независимые расцепители применяют при проектировании вентиляции. Согласно нормативных документов, вентиляция при пожаре должна отключаться, поэтому дополнительно к вводному аппарату щита вентиляции устанавливают независимый расцепитель. Щиты до 100А комплектуют модульными автоматическими выключателями. На вводе в щит может быть установлен выключатель нагрузки. Именно вводной аппарат мы и отключаем при помощи независимого расцепитяля. При токе более 100А на вводе в щит можно установить автоматический выключатель серии ВА88. К данному аппарату также можно установить независимый расцепитель. В моих проектах пока еще не требовалось дистанционно отключать ВА88=)
Теперь перейдем к схеме подключения независимого расцепителя.
Независимый расцепитель может отключать как однофазный так и трехфазный аппарат. Для приведения в действие независимого расцепителя достаточно подать импульс напряжения на катушку расцепителя. Для возведения автомата в исходное состояние необходимо вручную нажать на кнопку «возврат». Это позволяет сигнализировать от чего сработал автоматический выключатель: либо от перегрузки (к.з.) либо от дистанционного отключения.
Схема управления независимым расцепителем представлена ниже.
Схема управления независимым расцепителем
Здесь очень важно, чтобы фазный проводник был подключен от одной из фаз из-под нижних клемм автоматического выключателя. При неправильном подключении независимый расцепитель выйдет из строя
После отключения автомата напряжение с катушки расцепителя пропадает.
Управляющим сигналом для срабатывания независимого расцепителя может служить замыкающий контакт от прибора пожарной сигнализации либо обычная кнопка с замыкающим контактом.
Иногда может возникнуть ситуация, когда нужно отключить одним сигналом сразу несколько независимых расцепителей. Например у вас 2-3 вентилятора, которых нет смысла выделять в отдельный шкаф. Поэтому на каждую группу ставим свой независимый расцепитель. Эта тема поднималась на форуме…
Схема управления несколькими независимыми расцепителями от одного сигнала представлена ниже.
Схема управления несколькими независимым расцепителем
Здесь главное, чтобы использовалась одна и та же фаза.
Стоит заметить, что независимый расцепитель – не дешевое удовольствие. Размер его такой же как и у однополюсного автомата (1 модуль), а стоит на порядок дороже.
Советую почитать:
Схемы управления электромагнитными пускателями (контакторами)
Как соединить TN-C с TN-C-S?
Автоматическое включение резервного двигателя при помощи устройства плавного пуска
Назначение и описание работы дополнительных устройств инвертора
Выбор выключателя автоматического
При подборе аппарата для выключения учитывается несколько факторов:
- определение напряжения;
- тип исполнения;
- номинальный ток.
Касательно типа исполнения, в расчёт берется количества полюсов. Как говорилось ранее, многое зависит от сети, в которой устанавливается оборудование. В случае с напряжением и током, мастер отталкивается от номинальных значений. К счастью, в сети можно найти онлайн-калькуляторы расчета автомата по критериям:
- мощность;
- сечение кабеля.
Если нет желания переходить на сторонние ресурсы, можно произвести расчёт самостоятельно по формулам. Учитывается мощность, напряжение, коэффициент затухания. Необходимо разбираться в технических условиях, особенностях электроснабжения. В формуле не предполагается наличие нескольких электроприемников. Если их несколько, мощность отдельных элементов суммируется.
Выбор автомата для электропривода (электродвигатель, электромагнитный клапан и т.д.)
Если нагрузкой в цепи является электродвигатель, то нужно помнить, что пусковой ток двигателя в несколько раз больше номинального, поэтому в данном случае нужно использовать автоматы с характеристикой C, а в отдельных случаях (не бытовых) даже D. Номинал автомата выбираем по номинальному току двигателя. Его можно прочитать на табличке или измерить вышеупомянутыми клещами. Измерять ток нужно при нагруженном двигателе, не забывайте. Понятно, что точного соответствия автомата току двигателя не получится, выбирайте ближайшее значение. Некоторые производители заявляют автоматы с особыми характеристиками, специально для электродвигателей. Хотя, при детальном рассмотрении, эти характеристики обычно являются чем-то средним между C и D. Конечно, такой автомат не защитит двигатель должным образом и, если, к примеру, заклинит вал, то произойдет следующее: отсечка не сработает, т.к. ток не будет выше пускового, а тепловая защита может не успеть – перегрев обмоток в двигателе идет очень быстро. Поэтому электродвигателю необходима дополнительная защита в виде специального быстродействующего теплового (или электронного) реле. Таких же правил следует придерживаться и при выборе автомата для электромагнитного привода (различные клапаны, шторки и т.д.).
Тепловой расцепитель автоматического защитного выключателя
Главным элементом данного расцепителя является пластинка, сплавленная из нескольких металлов с разным термическим расширением.
При нагреве пластины металлы, из которых она сплавлена, расширяются с различной скоростью. Это ведет к деформации пластинки, и если ток не выравнивается после определенного времени, пластина искривляется настолько серьезно, что касается контактов, разрывая цепь и прекращая подачу электричества.
Самая частая причина нагрева – высокая нагрузка на линию, защищаемую выключателем, например, одновременное подключение микроволновки, кофемашины, чайника и холодильника в одну цепь.
Тепловой расцепитель автоматического защитного выключателя
Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.
Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.
Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.
Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.
Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.
Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.
Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.
Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит
В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.
Разновидности расцепителей
Известные виды расцепителей, применяемых в автоматических выключателях, по своему функциональному назначению делятся на независимые устройства и приборы максимального тока. Первые позволяют управлять отключением защитной аппаратуры дистанционно и используются в сочетании с определенным типом автоматического выключателя с установленным в нем реле напряжения.
Расцепители максимального тока располагаются непосредственно в корпусе АВ, являясь их конструктивным элементом. Этот тип устройств, обеспечивающих расцепление исполнительных механизмов АВ, подразделяется в свою очередь на следующие виды:
- тепловой расцепитель (по перегрузке по току);
- его электромагнитный аналог (по КЗ);
- комбинация из этих двух устройств;
- полупроводниковый или электронный расцепитель.
Автоматы с расцепителями первых двух типов, встроенных непосредственно в их корпус, обычно используются для защиты силовых линий 380 Вольт (их называют комбинированными). Этот тип расцепляющих устройств также устанавливается в питающие цепи асинхронных двигателей, где защита построена по двухступенчатой схеме. При их запуске в номинальных (допустимых) режимах срабатывает тепловой расцепитель, однако цепь при этом полностью не обесточивается. И лишь при достижении током предельной (аварийной) величины вслед за тепловой срабатывает э/м ступень, окончательно отключающая двигатель от трехфазной сети.
И тепловые, и электромагнитные расцепители устанавливаются в каждую из фаз питания асинхронного электродвигателя и могут срабатывать независимо один от другого.
Помимо чисто механических устройств расцепления в электротехнике все чаще применяются их электронные аналоги, принцип работы которых основан на ключевых свойствах входящих в них элементов. В качестве ключей обычно используются силовые транзисторы, полупроводниковый переход которых является управляемым аналогом спускового устройства. С помощью такой схемы запускается исполнительный узел (обычно – релейный или тоже электронный), отключающий аварийную цепь.

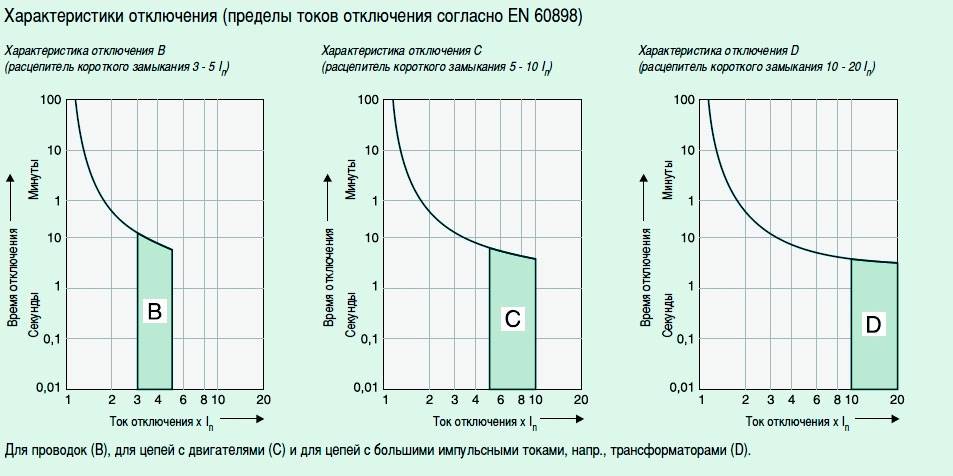

Характеристика срабатывания
Чувствительность электромагнитных расцепителей регламентируется параметром, называемым характеристикой срабатывания. Это важный параметр, и на нем стоит немного задержаться. Характеристика, иногда ее называют группой, обозначается одной латинской буквой, на корпусе автомата ее пишут прямо перед его номиналом, например надпись C16 означает, что номинальный ток автомата 16А, характеристика С (наиболее, кстати, распространенная). Менее популярны автоматы с характеристиками B и D, в основном на этих трех группах и строится токовая защита бытовых сетей. Но есть автоматы и с другими характеристиками.
Согласно википедии, автоматические выключатели делятся на следующие типы (классы) по току мгновенного расцепления:
- тип B
: свыше 3·I n
до 5·I n
включительно (где I n
— номинальный ток) - тип C
: свыше 5·I n
до 10·I n
включительно - тип D
: свыше 10·I n
до 20·I n
включительно - тип L
: свыше 8·I n
- тип Z
: свыше 4·I n
- тип K
: свыше 12·I n
При этом википедия ссылается на ГОСТ Р 50345-2010. Я специально перечитал весь этот стандарт, но ни о каких типах L, Z, K в нем ни разу не упоминается. Да и в продаже я что-то не наблюдаю таких автоматов. У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A
(свыше 2·I n
до 3·I n
). У отдельных производителей существуют дополнительные кривые отключения. Например, у АВВ
имеются автоматические выключатели с кривыми K
(8 — 14·I n
) и Z (2 — 4·I n
), соответствующие стандарту МЭК 60947-2. В общем, будем иметь в виду, что, кроме B, C и D существуют и иные кривые, но в данной статье будем рассматривать только эти. Хотя сами по себе кривые одинаковы – они вообще показывают зависимость времени срабатывания теплового расцепителя от тока. Разница лишь в том, до какой отметки доходит кривая, после чего она резко обрывается до значения, близкого к нулю. А вот и сами графики:
Это усредненные графики, на самом деле допускается некоторый разброс по времени срабатывания тепловой защиты. Что нам следует иметь в виду, выбирая характеристику отключения? Здесь на первый план выходят пусковые токи того оборудования, которое мы собираемся включать через данный автомат
Нам важно, чтобы пусковой ток в сумме с другими токами в этой цепи не оказался выше тока срабатывания электромагнитного расцепителя (тока отсечки). Проще тогда, когда мы точно знаем, что будет подключаться к нашему автомату, но когда автомат защищает группу розеток, тогда мы только можем предполагать, что и когда туда будет включено
Конечно, мы можем взять с запасом – поставить автоматы группы D. Но далеко не факт, что ток короткого замыкания в нашей цепи где-нибудь на дальней розетке будет достаточен для срабатывания отсечки. Конечно, через десяток секунд тепловой расцепитель нагреется и отключит цепь, но для проводки это окажется серьезным испытанием, да и возгорание в месте замыкания может произойти. Поэтому нужно искать компромисс. Как показала практика, для защиты розеток в жилых помещениях, офисах – там, где не предполагается использование мощного электроинструмента, промышленного оборудования, – лучше всего устанавливать автоматы группы B. Для кухни и хозблока, для гаражей и мастерских обычно ставятся автоматы с характеристикой C – там, где есть достаточно мощные трансформаторы, электродвигатели, там есть и пусковые токи. Автоматы группы D следует ставить там, где есть оборудование с тяжелыми условиями пуска – транспортеры, лифты, подъемники, станки и т.д.
Посмотрите на следующую картинку, очень похожую по смыслу на предыдущую, здесь как раз показан разброс параметров тепловой защиты автоматических выключателей:
Обратите внимание на два числа сверху графика. Это очень важные числа
1.13 – это та кратность, ниже которой никакой исправный автомат никогда не сработает. 1.45 – это та кратность, при которой любой исправный автомат гарантированно сработает. Что они означают на деле? Рассмотрим на примере. Возьмем автомат на 10А. Если мы пропустим через него ток 11.3А или меньше, он не отключится никогда. Если мы увеличим ток до 12, 13 или 14 А – наш автомат может через какое-то время отключиться, а может и не отключиться вовсе. И только когда ток превысит значение 14.5А, мы можем гарантировать, что автомат отключится. Насколько быстро – зависит от конкретного экземпляра. Например, при токе 15А время срабатывания может составлять от 40 секунд до 5 минут. Поэтому, когда кто-то жалуется, что у него 16-амперный автомат не срабатывает на 20 амперах, он это делает напрасно – автомат совершенно не обязан срабатывать при такой кратности. Более того – эти графики и цифры нормированы для температуры окружающей среды, равной 30°C, при более низкой температуре график смещается вправо, при более высокой – влево.
“Не брат ты мне!”
Предоставим слово самим ПУЭ:
”3.1.11. В сетях, защищаемых от перегрузок (см. 3.1.10), проводники следует выбирать по расчетному току, при этом должно быть обеспечено условие, чтобы по отношению к длительно допустимым токовым нагрузкам, приведенным в таблицах гл. 1.3, аппараты защиты имели кратность не более:
…100% для номинального тока расцепителя автоматического выключателя с нерегулируемой обратно зависящей от тока характеристикой (независимо от наличия или отсутствия отсечки) — для проводников всех марок;
100% для тока трогания расцепителя автоматического выключателя с регулируемой обратно зависящей от тока характеристикой — для проводников с поливинилхлоридной, резиновой и аналогичной по тепловым характеристикам изоляцией; …”
Помимо довольно запутанного основного определения (я читал раза три, чтобы въехать о чем это) можно увидеть, что есть деление на нерегулируемые и регулируемые расцепители, и для них приняты разные условия проверки. Наверное есть какие-то существенные различия между этими устройствами, чтобы были приняты такие серьезные различия в методиках? Давайте разберемся с этим вопросом.
Проверка работоспособности
Мегаомметр ЭС0202/2Г
Перед началом технической проверки расцепителей в первую очередь производится внешний осмотр АВ на предмет наличия на его корпусе сколов, трещин и других повреждений. После этого переходят к оценке состояния сопротивления изоляции токоведущих жил и соединительных проводов.
Требования по контрольному измерению этого параметра оговариваются п.1.8.37.3 ПУЭ.
Для этих целей подойдут следующие типы измерительных приборов, отличающиеся номиналами контролируемых напряжений:
- Мегаомметр под обозначением М4100/5 (измерительное напряжение – 2500 Вольт).
- Прибор ЭСО202/2 с напряжением от 500 до 2500 Вольт.
- Измеритель Ф4102/1-1М с теми же номиналами по вольтажу.
- Прибор марки MIC-2500 с рабочим напряжением от 50 до 2500 Вольт.
Для проверки расцепителей из этого списка оптимально подойдут либо M4100/5, либо MIC-2500. Перед началом измерений также следует предусмотреть надежную фиксацию отключенного от сети автомата на заземленном металлическом основании, а затем подготовить к обследованию его полюса. Измерению подлежит изоляция между каждым из полюсов АВ и «земляным» контактом. Согласно требованиям ПУЭ (п.1.8.37.3), ее сопротивление для этого участка не может быть менее 1 МОм, а в ПТЭЭП этот параметр требуется выдерживать на уровне не менее 0,5 МОм.
Типы срабатывания и класс защиты автоматов
Каждый перечисленный выше вид обладает своими специфическими характеристиками, поэтому покупка и установка автомата в щиток должна соответствовать нагрузке в электросети вашего помещения
Модульные выключатели
Модульный автомат представляет собой стандартное малогабаритное устройство, которое монтируется на Din-рейку. Корпус выключателя изготовлен из специального изолирующего материала, который позволяет обезопасить пользователя от удара электрическим током. Питающий и отходящий кабеля соединены с верхним и нижним клеммным зажимом соответственно. Два положения рычага (переключателя), установленного на автомате, позволяют управлять его состоянием вручную. В верхнем положении происходит подача тока сквозь замкнутый силовой контакт, а нижняя позиция предназначена для разрыва цепи питания.
Такие автоматы обеспечивают продолжительную работу при определенных величинах номинального тока. Модульные выключатели предусмотрены для монтажа в бытовых сетях, где предполагаются незначительные нагрузки на электросеть. Превышение установленных величин чревато разрывом силового контакта. Для этого в корпусе предусмотрено два типа защит: токовая отсечка и расцепитель.
!Расцепитель автоматического выключателя – это электротехническое устройство, которое отвечает за отключение (расцепление) сети при возникновении высокого электротока.
В автоматических выключателях бывают следующие типы расцепителей:
тепловой;
электронный;
электромагнитный;
независимый;
комбинированный;
полупроводниковый.
Литые автоматы
Литые автоматические выключатели служат для коммутации токов, величина которых превосходит нагрузки, предусмотренные для модульных конструкций. Их показатели достигают величины в 3.2 килоампера. Конструкция литых выключателей фактически не отличается от модульных устройств. Однако для увеличения пропускной способности нагрузок их выполняют в маленьком корпусе и оснащают высокими техническими характеристиками.
Данные автоматы чаще всего устанавливают на производственных объектах для обеспечения максимальной безопасности электропроводки. Условно они подразделяются на три категории с возможностью передачи нагрузок до 250, 1000 и 3200 ампер. В зависимости от особенностей конструкции литые выключатели делят на трехполюсные или четырехполюсные модели..
Силовые воздушные выключатели
Силовые воздушные автоматы оперируют токами с высокими нагрузками (6.3 килоампер) и используются в промышленных помещениях. Эти выключатели являются наиболее сложными в плане конструкции.
Они применяются для работы и защиты электрических систем. Данные автоматы задействуют как вводные и отходящие приспособления распределительных устройств с высокими нагрузками, а также для подключения трансформаторов, генераторов и т.п.
Подключение УЗО в щитке
Автоматический защитный выключатель с независимым расцепителем
Независимый расцепитель, как было сказано, представляет собой добавочный элемент устройства защиты цепи. Он позволяет отключить АВ на расстоянии при поступлении напряжения на его катушку. Чтобы вернуть его в исходное состояние, следует нажать на устройстве кнопку с надписью «Возврат».
Расцепители автоматических выключателей этого типа могут использоваться в однофазных и трехфазных сетях.
Независимый расцепитель наиболее часто используется в электроцепях и автоматических щитах крупных объектов. Управление энергоснабжением в этих случаях, как правило, производится с пульта оператора.
Из-за чего срабатывает расцепляющий элемент независимого типа?
Независимый расцепитель может срабатывать по различным причинам. Мы перечислим наиболее распространенные из них:
- Чрезмерное снижение или, напротив, возрастание напряжения.
- Изменение заданных параметров или состояния электротока.
- Нарушение функции автоматических выключателей, сбой в работе по неизвестной причине.
Кроме независимых расцепляющих устройств, существуют аналогичные элементы, входящие в состав защитных автоматов. Встроенные расцепители автоматических выключателей подразделяются на тепловые и электромагнитные. Эти устройства также помогают защитить линию от чрезмерных нагрузок и короткого замыкания. Рассмотрим их более подробно.
Как подобрать автомат?
Возьмем классический пример. Делаем ремонт в квартире (или в частном доме), меняем электропроводку и хотим ее защитить от перегрузок и коротких замыканий. Обычная в наши дни практика – разделение проводки на несколько ветвей с защитой каждой из них отдельным автоматом. В квартирах часто разделяют на отдельные линии освещение и розетки. Помимо этого, отдельная линия может быть выделена под электроплиту, еще одна под кухонные розетки и розетки хозблока, в которые обычно включают самые мощные в квартире электроприборы: электрочайник, микроволновая печь, стиральная машина и т.д. Надо заметить, что стандартные электророзетки, применяемые в наших домах, обычно рассчитаны на максимальный ток 10 или 16А, и зачастую являются самым слабым звеном электропроводки. Поэтому и номинал автомата, защищающего линию с такими розетками, не может быть выше 16А, какой бы толстый провод ни был.
О материале и толщине провода – это отдельная тема, здесь лишь скажу кратко: медь и только медь, для квартир и частных домов берем сечение 1.5 кв.мм на освещение, 2.5 кв.мм – на стандартные розетки. Соответственно, номиналы автоматов для линий освещения 10А, для линий, питающих розетки, 16А (при условии, что розетки тоже 16-амперные). При этом возникает ряд вопросов. Получается, что каждая розетка может одна выдержать 16 Ампер, но при этом суммарный ток всей группы розеток также не должен превышать те же самые 16 Ампер.
Некоторым такой расклад не нравится, и они ставят автоматы на больший ток – 25А и даже выше. По некоторым соображениям, этого не стоит делать, даже если сечение провода будет позволять пропускать такой ток длительное время. Представим ситуацию, что в одну из розеток воткнули какой-то мощный электроинструмент, который потребляет ток до 25-30А. Понятно, что при таком токе в розетке могут пойти неприятные процессы, вплоть до возгорания, а 25-амперный автомат этой перегрузки не почувствует. Ну или почувствует, но тогда, когда все уже будет гореть синим пламенем. Кто-то может возразить, что нет стандартного электроинструмента с таким током потребления, но ведь инструмент может быть и нестандартным, и неисправным. А может случиться и такое, что через удлинитель к розетке подключат несколько мощных электроприборов одновременно, с таким же результатом.
Поэтому, если предполагается, что суммарный ток оборудования, одновременно включенного в розетки, будет больше 16А, то правильным решением будет разделить розетки на несколько групп и запитать каждую группу через отдельный автомат. Надо иметь в виду, что в продаже имеются как 16-ти, так и 10-амперные розетки. Я не скажу, что они плохого качества, просто они рассчитаны на максимальный ток нагрузки, равный 10 А. Для таких розеток допустимо прокладывать проводку сеченим 1.5 мм 2 , но и автомат в данном случае должен быть 10-амперный. По поводу удлинителей. Очень часто можно встретить дешевые варианты, сечение шнура такого удлинителя 1 мм 2 , бывает и меньше. Сами удлинители обычно никакой защиты не имеют
Поэтому используйте такие удлинители с особой осторожностью, понимая то, что автомат их не защищает

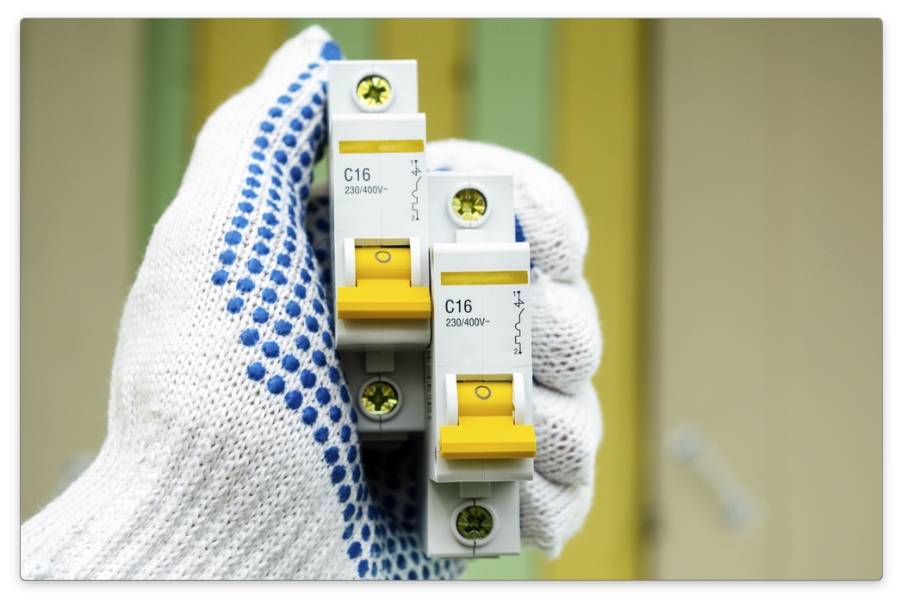

Почему автомат С16 не отключится при токе 16 Ампер?
Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.
Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.
Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.
Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.
Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.
Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.
