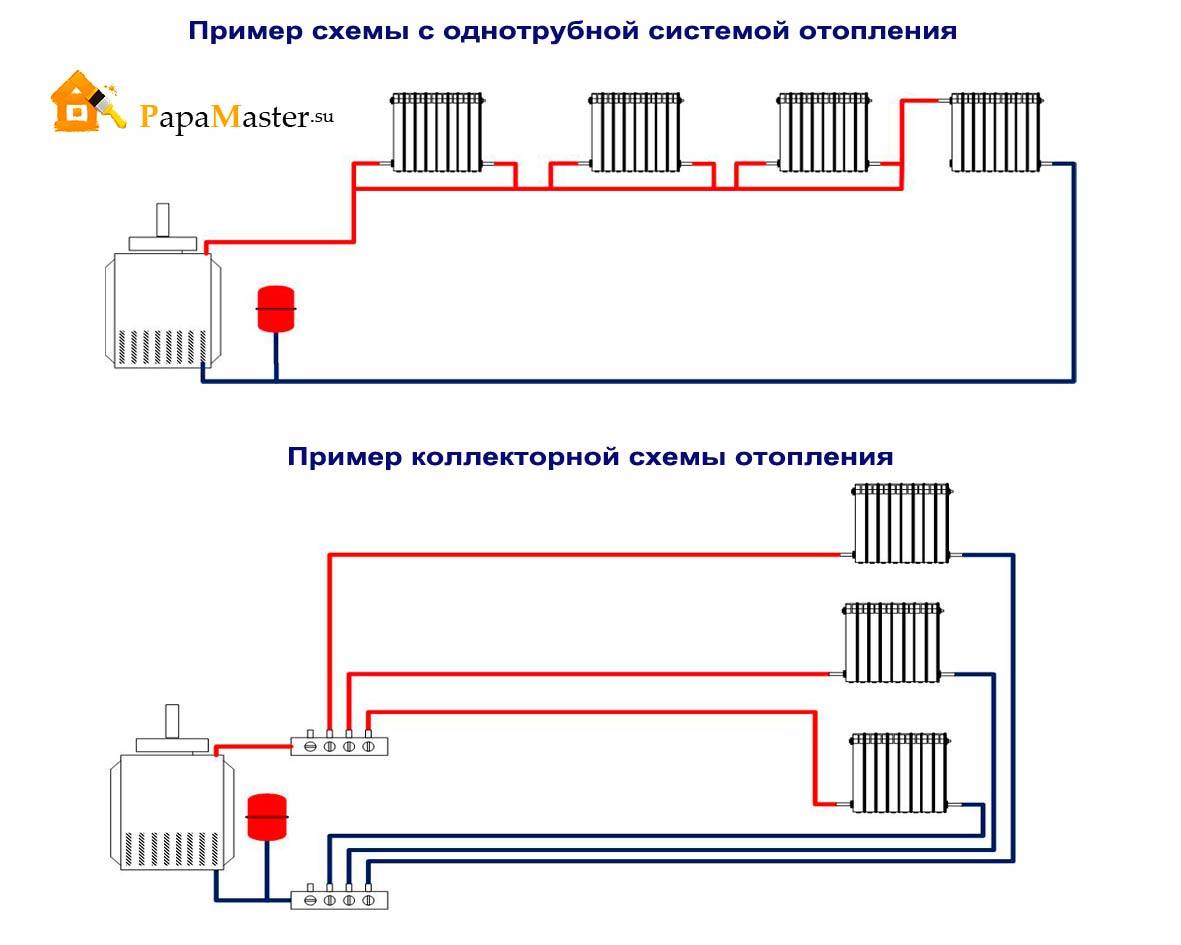

Виды однотрубных систем
Существует несколько основных видов одноконтурных теплосистем:

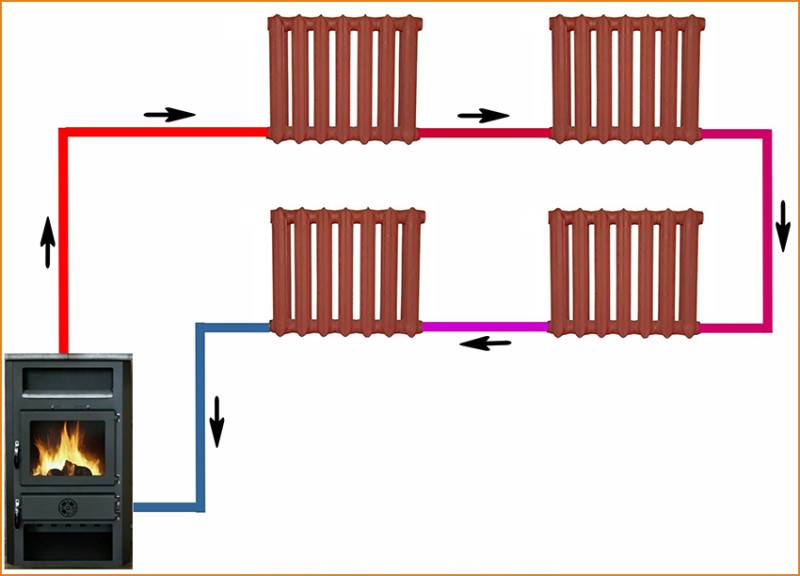

- Проточные – тепловой носитель протекает внутри всех батарей, пока не дойдет до конца линии и не вернется в котел.

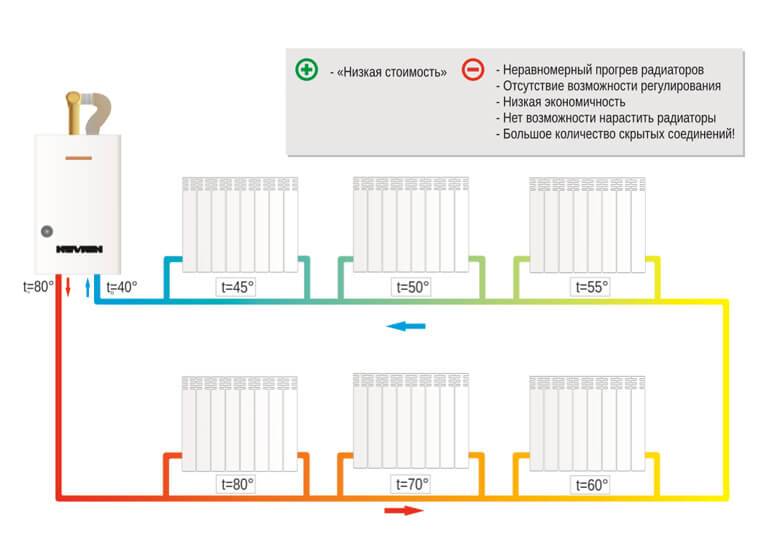

- С байпасами – между верхней и нижней трубой, которые подходят к отопителям, ставятся перемычки – байпасы. Создается обходной путь, по которому вода быстрее достигает последней батареи.

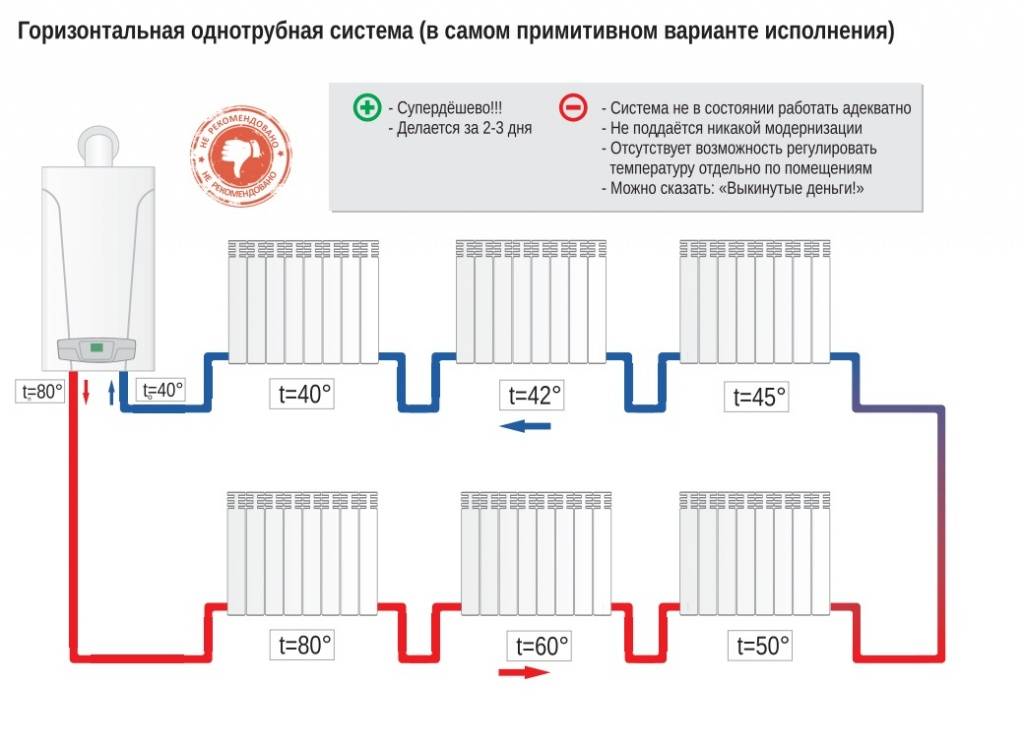

- Горизонтальные – трубы с них проложены вдоль комнат.
- Вертикальные – в здании монтируются вертикальные стояки, к которым друг над другом крепятся радиаторы.
Все эти одноконтурные схемы могут быть:
- Гравитационными и принудительными – в первом случае теплоноситель циркулирует без насоса, под действием нагрева и силы тяжести. Во втором – используется насосное оборудование, которое перегоняет жидкость по трубам.
- Открытыми и закрытыми – их отличает конструкция расширительного бака (гидробака). Так называется емкость, которая принимает образовавшиеся излишки теплоносителя при скачках давления и предохраняет теплосистему от поломок. В открытом типе для этой цели используются канистры или любые негерметичные бачки, а для закрытого нужен расширительный бак с мембраной внутри.
Почему в квартире холодно?
Когда выясняется, что одна часть системы горячая, а другая нет, то следует узнать, как отрегулировать радиатор отопления в квартире. Иногда это сделать просто, если у него установлены терморегуляторы. В обратном случае, придется обращаться за помощью к специалистам.
Причины холодных батарей:
- Перед началом сезона должна проводиться продувка системы, которую осуществляют техники теплосети.
- Эксплуатационная регулировка проводится во время отопительного сезона, чтобы видеть результаты перенастройки системы. Для этого как раз используются регулирующие устройства.
- Иногда необходимо поменять место батарей или их расположение относительно пола и подоконника. Неправильно монтированные, они не позволяют теплому воздуху свободно циркулировать по помещению, отсюда и холод.
- Если обогревающий контур устарел, то балансировка системы отопления в многоквартирном доме не поможет, так как требуется полная замена радиаторов и стояков.
Иногда внезапная разбалансировка батарей и холод в квартире вызваны тем, что соседи поставили у себя новые батареи, сняв термостаты. В этом случае вопрос решается так же заменой радиаторов.

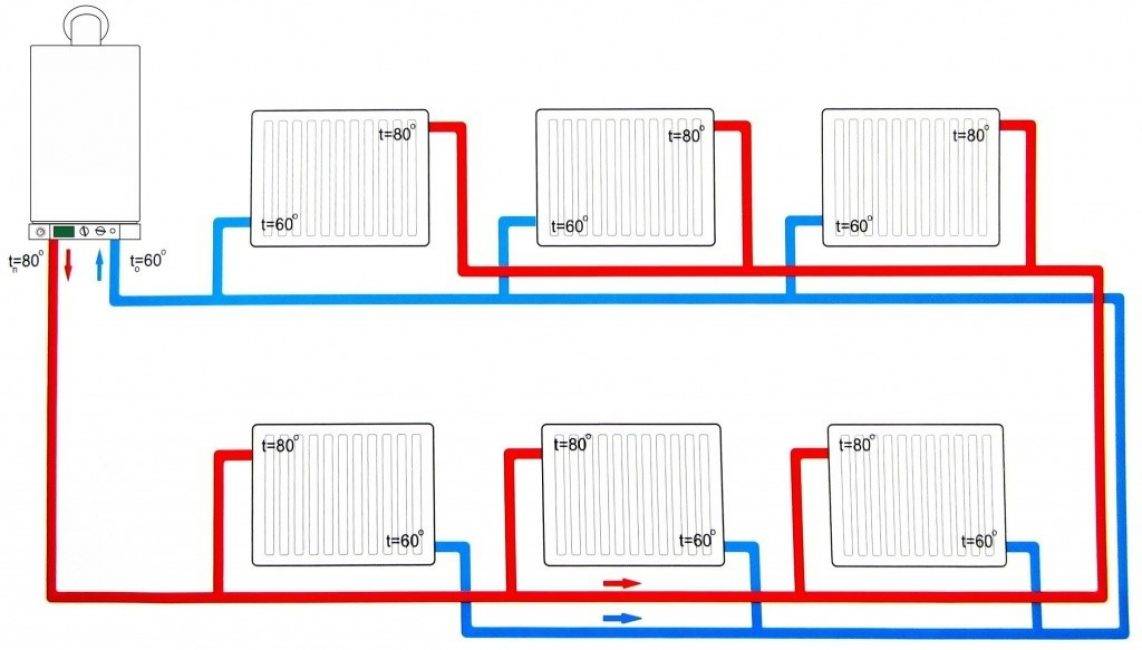

Двухтрубная система

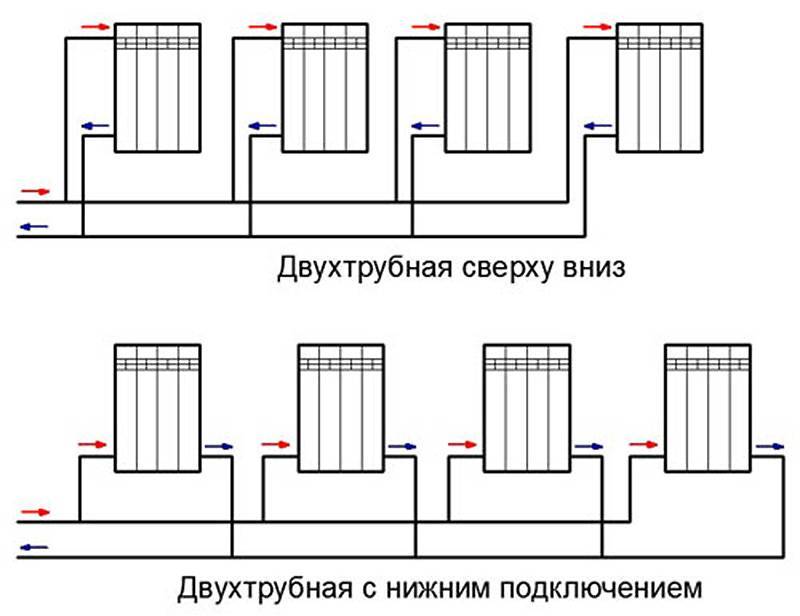

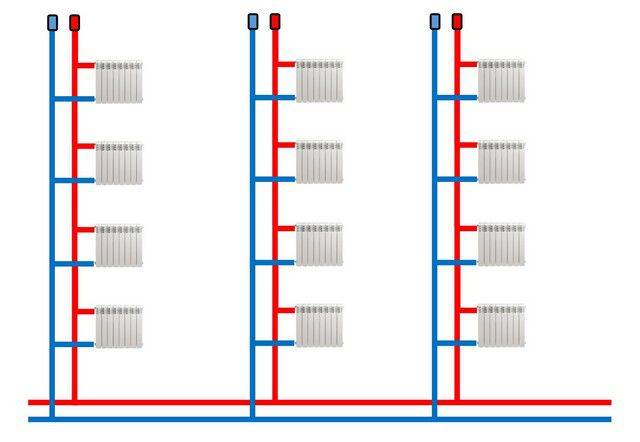

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

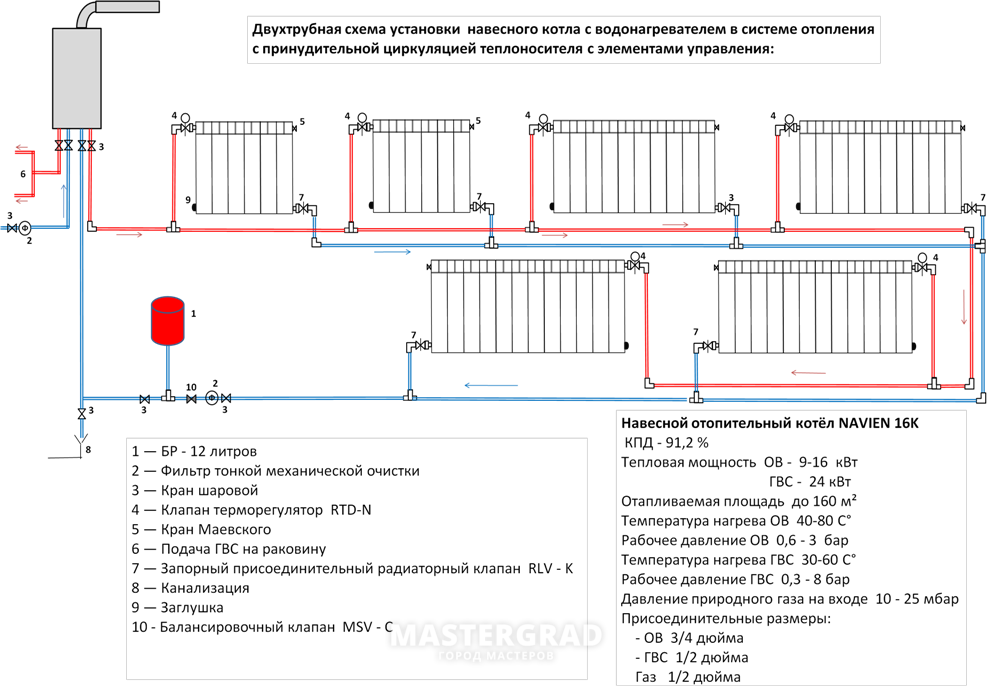

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.
Оба стояка выполняют роль своеобразных коллекторов, к которым параллельно, независимо друг от друга подключены радиаторы отопления
Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.
Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:
Стояков по два в обоих случаях, а системы отопления – принципиально разные
Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».
Вертикальная однотрубная система
В домах с двумя и более этажами можно установить вертикальную однотрубную разводку. В ней применяется такое же оборудование, как и в горизонтальных конструкциях. Разница заключается только в конфигурации контура, где батареи устанавливаются на разных этажах друг над другом.
На рисунке: вариант а– с односторонним подключением, б– с двухсторонним, в–опрокинутая циркуляция
Существует три варианта вертикальных теплосистем:
- С односторонним подключением – на этаже к линии крепится один радиатор. Теплоноситель подается наверх, а затем стекает вниз под действием силы тяжести. Разводка делается на чердаке.
- С двухсторонним подключением – к линии крепится по два радиатора. Разводка располагается наверху, носитель стекает по трубам вниз.
- С опрокинутой циркуляцией – горячая вода поступает снизу, проходит по трубам и батареям вверх, а затем стекает вниз. Разводящие магистрали располагаются в подвале или подполе.
Тепловая схема с верхней разводкой требует наличия чердачного помещения. В системе с опрокинутой циркуляцией подача носителя происходит снизу, поэтому такое отопление походит для домов без чердака.
Элементарный расчет отопительного регистра
Если у покупной батареи уровень теплоотдачи можно узнать из ее паспорта, то в случае с самодельными нагревателями все приходится рассчитывать самому. Иначе эффективно и равномерно прогреть помещение не получится.
Подсчет необходимой мощности радиатора для обогрева помещения
Для расчета пользуются формулами, может, и несложными, но требующими определенных математических навыков. Еще вариант – онлайн-калькуляторы, которых сейчас более чем достаточно в сети. Строго говоря, тема довольно обширна и заслуживает отдельной статьи, поэтому воспользуемся простыми способами подсчета
В любом случае, этому вопросу стоит уделить пристальное внимание, иначе ваши домашние будут жаловаться, что батареи плохо греют и в комнате холодно
Упрощенная методика вычисления необходимой тепловой энергии заключается в подсчете площади обогрева с последующим умножением на 100. Почему так? Потому что для комфортного проживания на квадратный метр нужно 100 Вт тепла. Чтобы быть точнее в расчетах, учтем количество оконных проемов и стен:
- Помещение с одним окном и одной внешней стеной – 100 Вт на 1 м² площади.
- Помещение с одним окном и двумя наружными стенами – 120 Вт на 1 м².
- Помещение с двумя окнами и двумя внешними стенами – 130 Вт на 1 м².
Простой расчет тепловой мощности радиатора из стальных труб
Зная, к чему стремиться, остается подобрать конструкцию отопительного прибора, которая удовлетворяла бы вашим потребностям. Как это выполнить?
Есть элементарное решение – воспользоваться таблицей. В ней уже рассчитаны показатели теплоотдачи трубного проката. В значениях учитывается температурный режим, при котором на подаче температура теплоносителя составляет +90℃, а на обратке +20℃.
Итак, нижеприведенная таблица позволяет узнать тепловую мощность одного погонного метра трубы регистра на квадратный метр отапливаемой площади.
Внешнее сечение трубы, мм | Обогреваемая площадь помещения, м² |
25 | 0,5 |
| 32 | 0,57 |
42 | 0,69 |
57 | 0,94 |
| 76 | 1,19 |
89 | 1,37 |
| 108 | 1,66 |
133 | 2,0 |
| 159 | 2,43 |
Какие еще величины нужно знать?
Итак, с вариантом определились – осталось составить чертеж. На этом этапе часто забывают такой параметр как расстояние от секции до секции – h.
При сборке радиатора змеевикового типа из стальных труб эта величина определяется габаритами используемых отводов
Здесь стоит уделить внимание значению F – это так называемая высота отвода. Без сомнений, межсекционное расстояние здесь будет выражено формулой:
h = 2F-D
Если решено собирать простой секционный радиатор, то промежуток между трубами может задаваться самостоятельно, но с одним условием:
H = D+50 мм
Такой же принцип и при работе с профильным прокатом, только вместо диаметра ставят высоту квадратного или прямоугольного профиля. Разумеется, при этом учитываются конструктивные особенности прибора.
Регулировка батарей отопления в квартире: увеличение теплоотдачи
Случается, что качество поставляемых услуг от управляющих компаний не всегда бывает на должном уровне и люди испытывают дискомфорт в своих жилищах. В этом случае они задаются вопросом, что делать, если отопление в квартире слабое? Ответом может стать поиск причины холода в помещениях. Либо это дефекты в системе, либо требуется увеличение теплоотдачи радиаторов.
Холодными батареи бывают по нескольким причинам:
- Система завоздушена и потребуется слив носителя, чтобы убрать воздух из труб.
- Были допущены ошибки при подключении, например, из-за того, что байпас остался в открытом положении, нарушается циркуляция носителя.
- Изначально неверные расчеты системы, например, по количеству и качеству радиаторов или диаметру труб.
- Отопительные системы имеют свойство засоряться при долгой эксплуатации, что крайне мешает нормальному продвижению носителя по трубам, и как результат, батареи чуть теплые.
Возможны и другие дефекты, но их поиск лучше доверить специалистам.
В том случае, если просто нужно увеличить КПД батарей, то это можно сделать следующим способом:
- Если не хватает тепловой мощности из-за неправильных ее расчетов, то достаточно подключить дополнительные секции к батарее, чтобы в помещении стало теплее.
- Иногда стоит проверить эффективность подключения батареи. Например, если было использовано обратное боковое, то это снижает КПД радиатора на 20-25 %. Если система отопления позволяет изменить подключение, то, согласовав это с работниками управляющей компании, нужно это сделать.
Иногда бывает так, что недовольство жильцов вызывает жара, а не холод, тогда они задаются вопросом, как убавить отопление в квартире. Сделать это можно лишь при помощи терморегулятора, но никак не перекрытием батарей. Как отмечают специалисты, иногда нужно систему отбалансировать, чтобы она стала работать безупречно, и это можно сделать своими руками.
Как отрегулировать батареи отопления в квартире – видео:
Проведение работ
Когда определились со схемой подключения и выбрали материалы, можно приступать к работам по сборке системы.
Они состоят из следующих этапов (на примере вертикального подключения радиаторов):
- Подготовка. На этом этапе устанавливают держатели для труб. Если из планируется скрыть в стенах, готовят штробы.

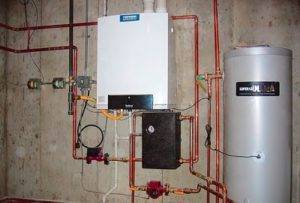

- Установка котла. Устанавливают нагревательный котел.
Прокладка основной магистрали. От котла прокладывают два контура труб: верхний и нижний.
- В верхнем контуре делаются отводы. Если речь идет о полипропиленовых трубах, то отводы создаются с помощью тройников. Если трубы металлические, то в них проделывают отверстие, куда вваривают байпас меньшего диаметра.
- При необходимости в байпасы монтируют краны для перекрытия доступа теплоносителя или регулировки температуры батареи.
- К байпасам подключают радиаторы.
- К отводу верхнего контура системы подсоединяют расширительный бак.
Все, работы закончены. Можно заполнять систему водой.
2 Особенности схем

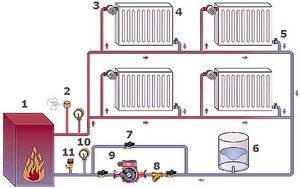

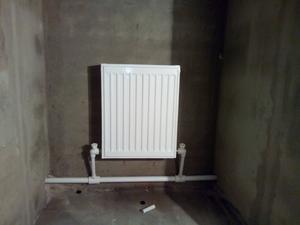

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:
- Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
- Расширительный бак с патрубком, именно он делает систему открытой.
- Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
- Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
- Радиаторы с вентилями, откуда выпускается воздух.
- Фильтр, который пропускает теплоноситель перед попаданием в котел.
- Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.
Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

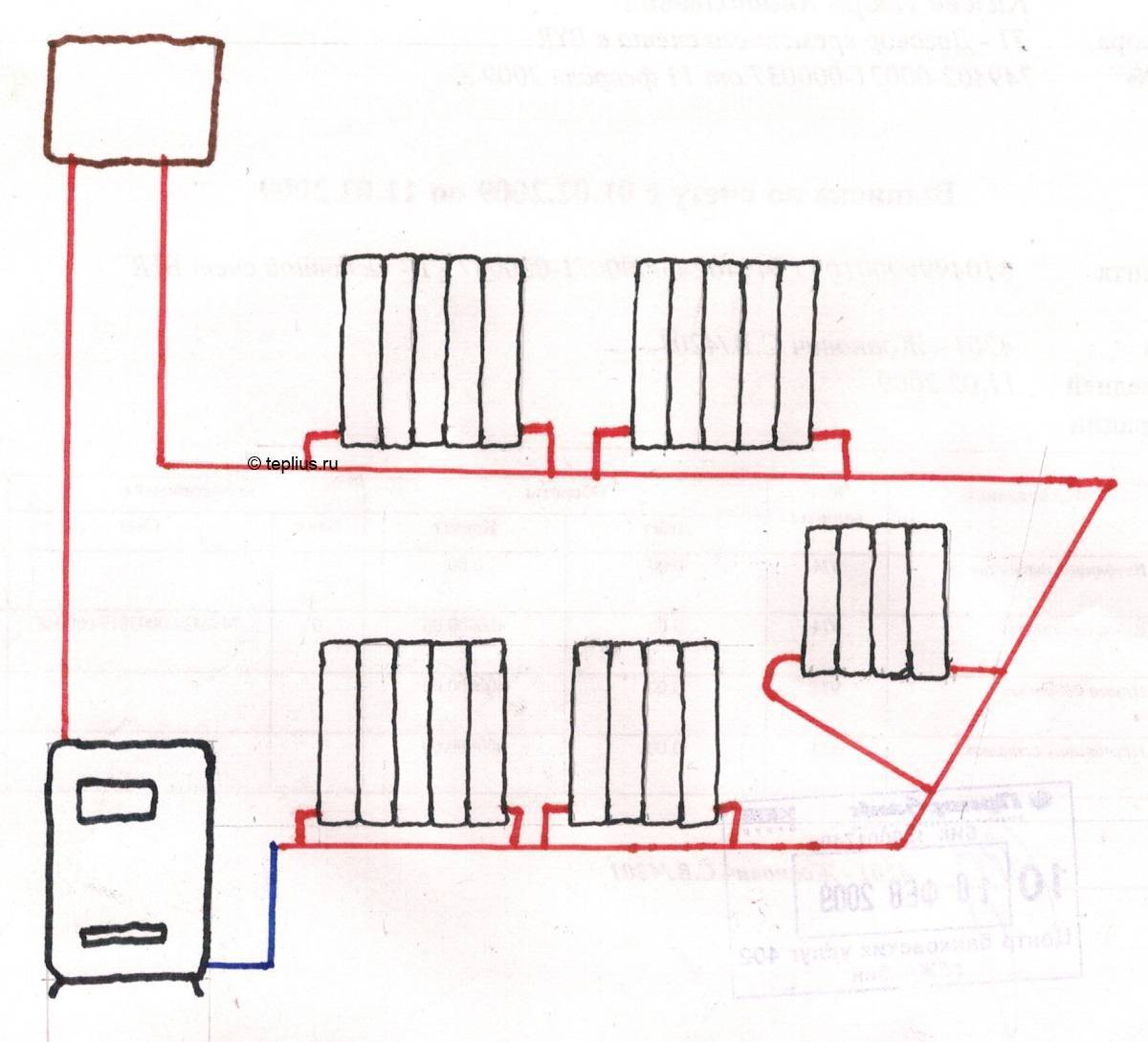

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

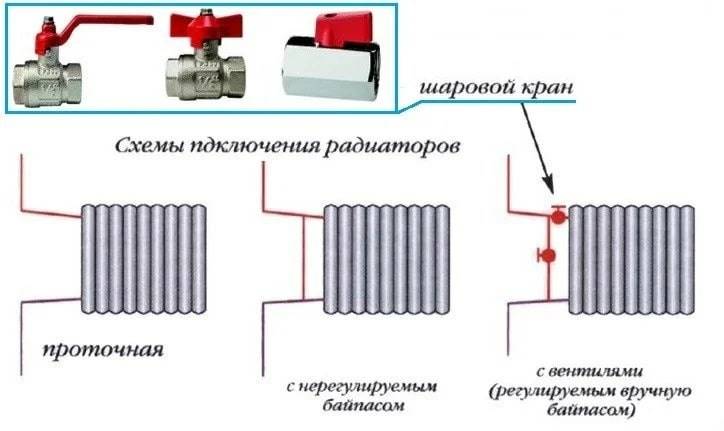

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.
Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:
- Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
- Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
- Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.
Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.
Монтаж радиаторов отопления
Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.
Выбор трубы для монтажа радиаторов
Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.
Определяем место магистралей
Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.
Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

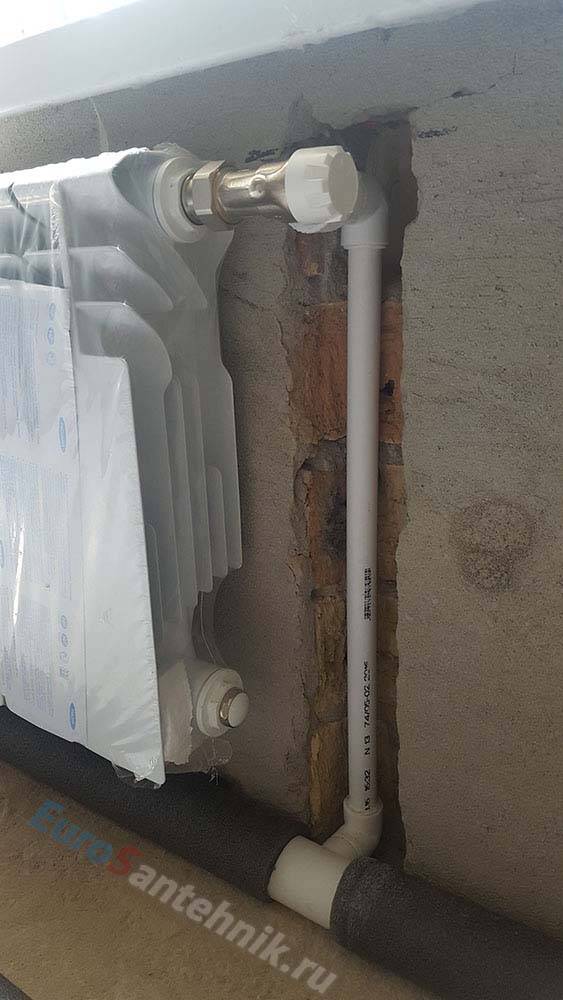

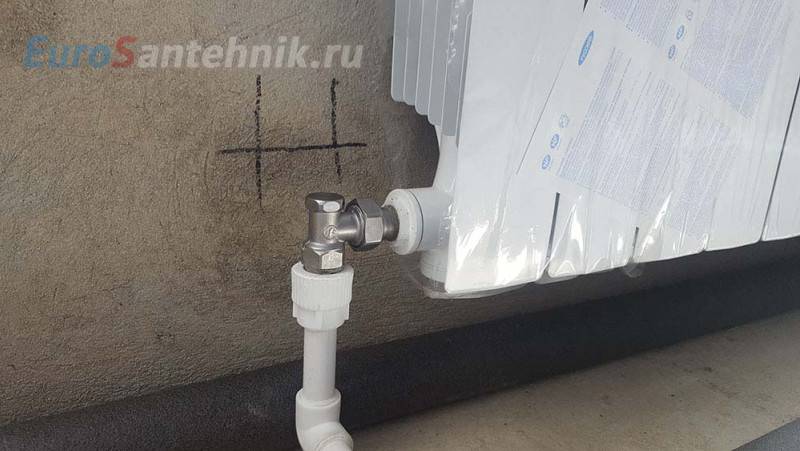

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем радиаторы.
С чего начинать установку радиаторов?
Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.
Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Преимущества и недостатки однотрубной системы
- Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
- Экономичность материалов (примерно 30–50% трубы).
- Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.

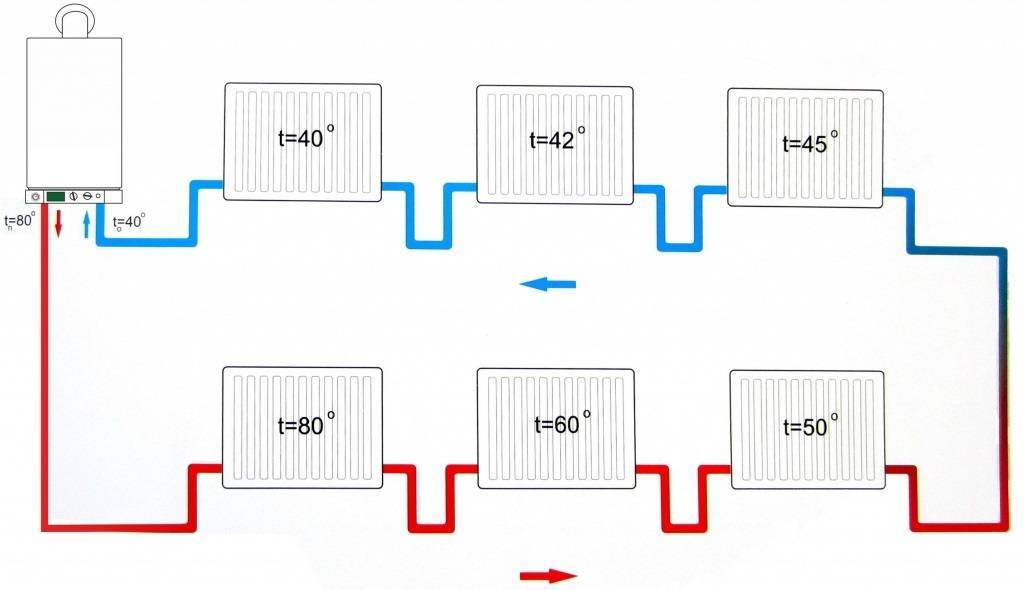

- Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
- При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
- При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.
Теплоноситель и его свойства
В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.
Вода не способна оказать вредного влияния на человека
К недостаткам воды следует отнести:
- замерзание при нулевой температуре;
- увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
- содержание солей, которые приводят к появлению осадку на внутренней поверхности.
Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.
Виды радиаторов отопления
Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:
- Чугунные
- Стальные
- Алюминиевые
- Биметаллические
Чугунные радиаторы отопления

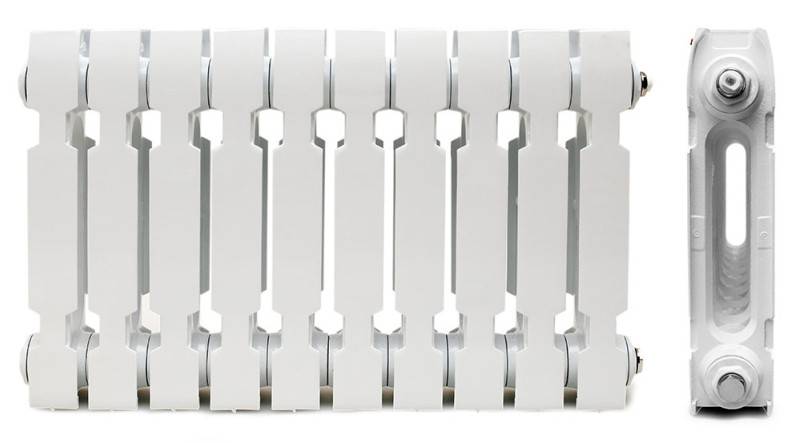

Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам
Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.
Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы — при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.
Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна — даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.
Стальные радиаторы отопления
Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.
Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.
Основные виды:
- Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.

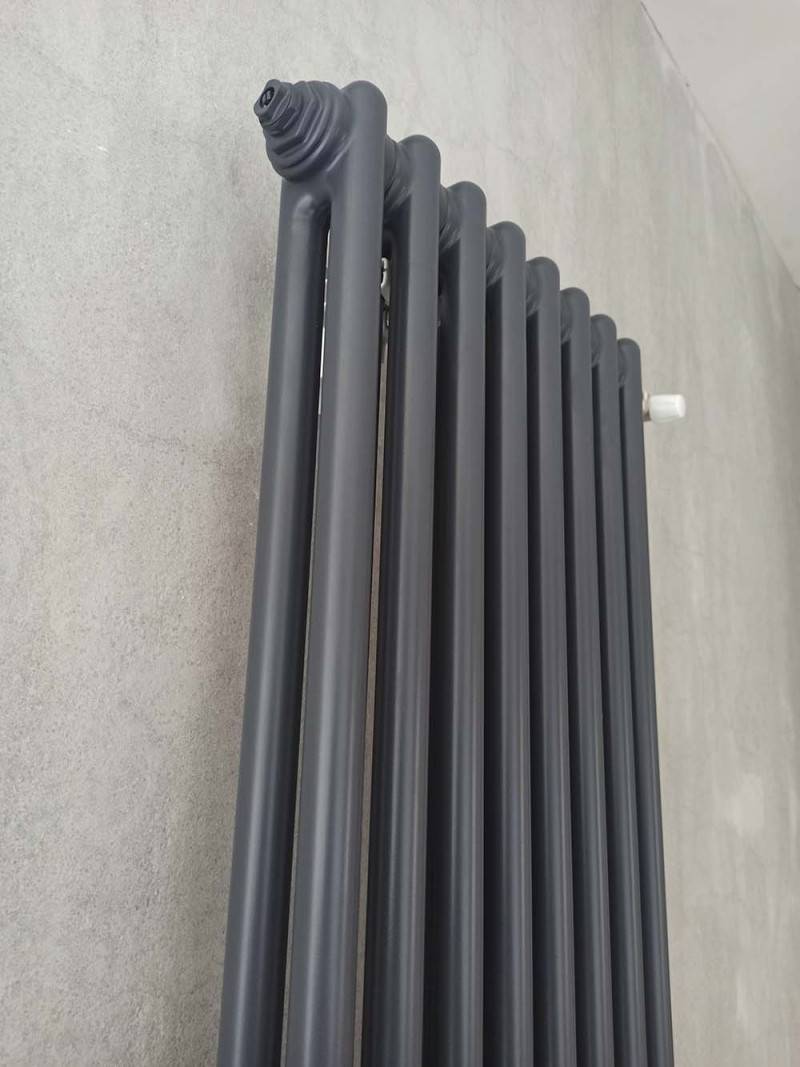

- Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.
Трубчатый стальной радиатор отопления
Основной плюс систем со стальными радиаторами отопления является также и их главным минусом — из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.
Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.
Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.
Биметаллические радиаторы отопления
Внешне отличий с алюминиевыми батареями нет
Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.
Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов — алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов — один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика — конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.
Монтаж регистра отопления
Установка отопительных регистров обычно не требует помощи квалифицированного специалиста, но самостоятельное проведение операций требует тщательной подготовки. Самое главное – это обеспечить надежное соединение регистров с трубопроводом. Соединение должно быть способно выдерживать нагрузку в 10 МПа
При сварке очень важно выдерживать ее хорошее качество. Для наглядности можно взглянуть на фото, где изображена схема подключения регистров отопления
Чаще всего используются системы со следующими параметрами:
- диаметр труб: 25-160 мм;
- секционные переходники: от 30 мм;
- дистанция между главными трубами: от 50 мм;
- максимальное давление: 10 МПа;
- материал: сталь.

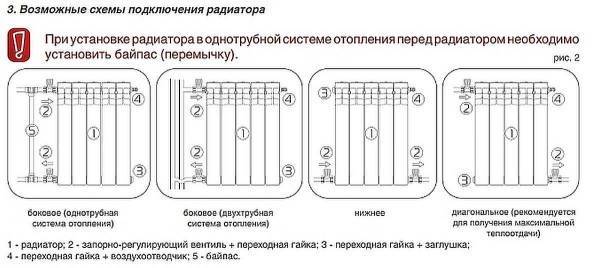

Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Методы регулирования подачи тепла
Основной задачей регулирования является достижение определенного нагрева воздуха в помещении.
Сделать это можно, применив следующие методы:
- Количественным называется способ, при котором при помощи запорного механизма или циркуляционного насоса меняется скорость подачи теплоносителя в систему. Количество носителя уменьшается при его замедлении, и его проходит значительно меньше за единицу времени.
- Если изменить качество носителя, влияя на его нагрев, получается качественный метод регулировки системы отопления.
Если в многоквартирном доме установлено качественное оборудование, то эти 2 метода производятся одновременно.
Регулировка отопления в многоквартирном доме первым способом считается простой, если производится циркуляционным насосом. Когда становится холодно, он «гоняет» теплоноситель по системе с большой скоростью. Стало жарко, его работа замедляется, и носитель течет в минимальном темпе.
Подобные механизмы оснащены автоматикой, позволяющей устанавливать режим экономии, например, на ночь или когда в квартире никого нет.
У данного способа есть недостаток. Температура снижается во всех помещениях одинаково, что не совсем приемлемо, например, для детской комнаты или ванны.
Лучшим вариантом регулировки отопления является тот, где каждый радиатор в отдельности оснащен специальным устройством. Так можно установить комфортную температуру в любом помещении, например, понизив ее в кухне, где горячие батареи не нужны, или подняв в спальне.
Схемы и способы подключения радиаторов
Существует два типа подключения радиаторов: боковое и нижнее.
Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

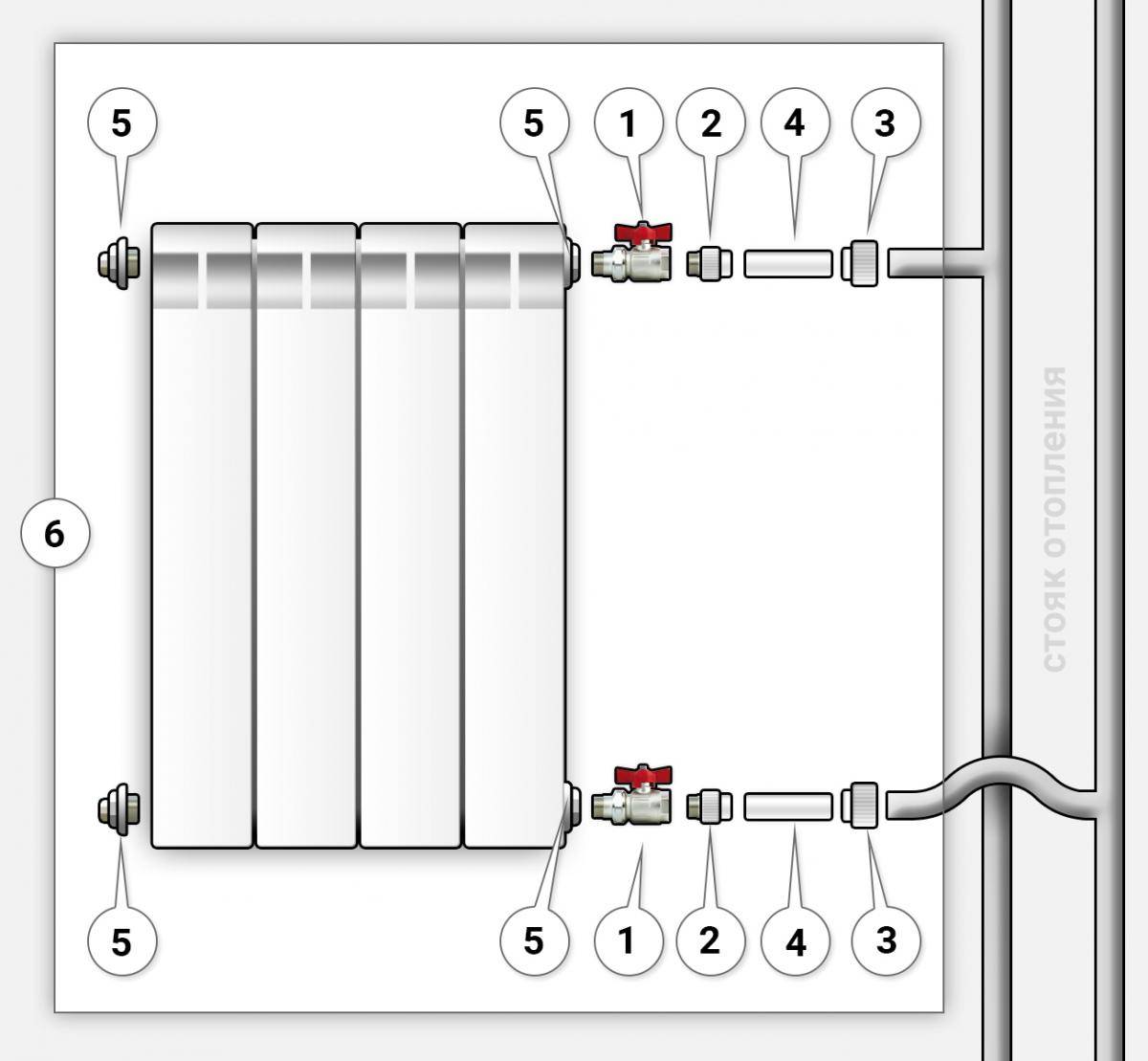

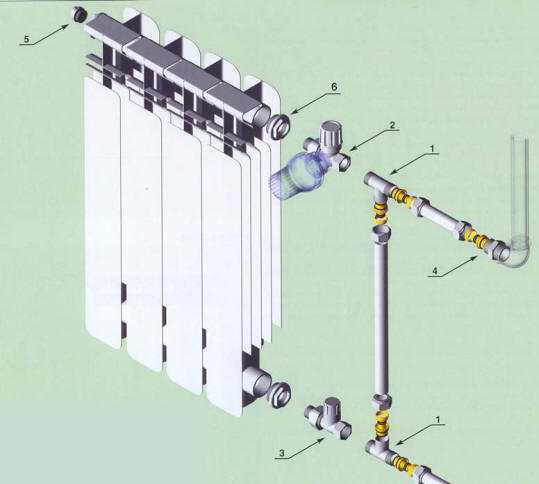

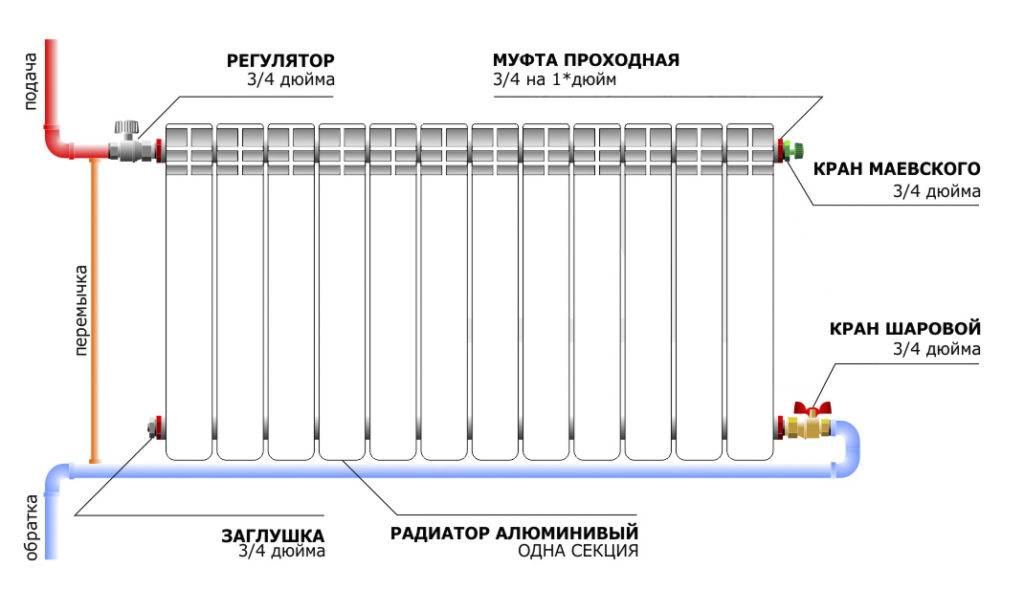

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)
Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

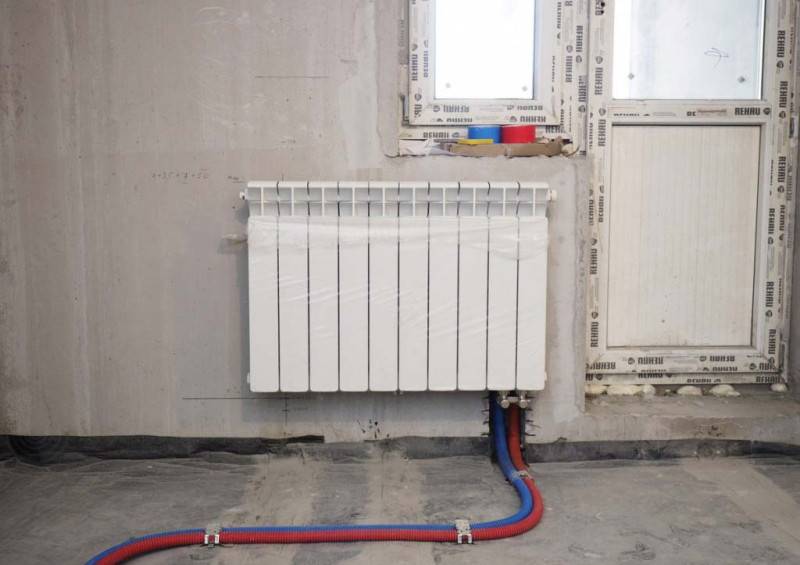

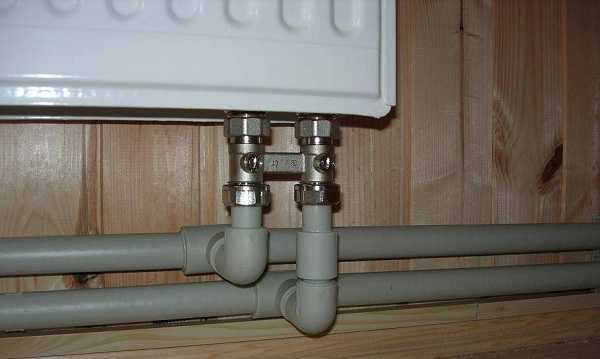

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).
Нижнее подключение в двухтрубной системе
От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора
Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий). При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно

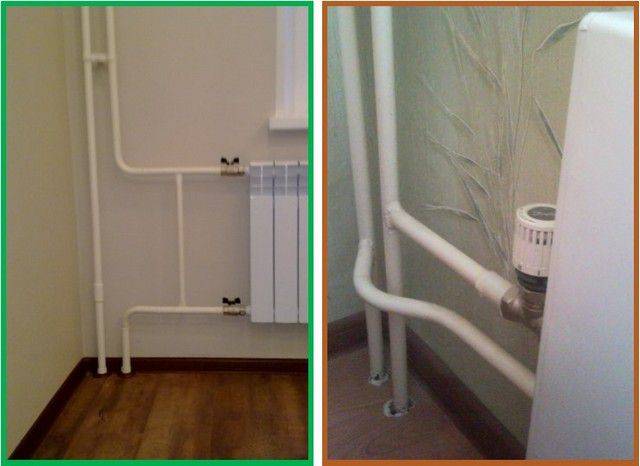

Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус
При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.
Схемы бокового подключения радиаторов
Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность. В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.
При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.
При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.
