Температура прокладки
Прокладка кабеля СПЭ разрешена при температуре окружающего воздуха не ниже -20 градусов. Но это, если его оболочка выполнена из полиэтилена. То есть, это марки – ПвП, АПвП, ПвПу, АПвПу.
Если же внешняя оболочка изготовлена из ПВХ пластиката, т.е. марки ПвВ, АПвВ, ПвВнг, АПвВнг и другие, предельная температура для прокладки – не ниже -15 градусов.
При температуре (до -40С), монтаж разрешен только после предварительного прогрева кабеля. Если t меньше -40C, монтаж СПЭ запрещен.
При метеоусловиях от -20С до -40С разрешается укладка, если кабель хранился в отапливаемом помещении и температура его верхних слоев не меньше +15 градусов.
Однако в этом случае имеется большой риск того, что можно не успеть размотать кабель с барабана, до того как он остынет.
Поэтому в большинстве электросетей условно придерживаются правила, что монтаж кабелей с изоляцией из СПЭ допускается при температуре не ниже -10С.
Внутренний диаметр труб при прокладке кабелей в земле
Практически в каждом проекте при прокладке кабелей в земле приходится закладывать трубы. В настоящее время широкое распространение получили технические ПНД и двустенные ПНД/ПВД трубы
При выборе типа трубы для защиты кабеля следует особое внимание уделять и диаметру трубы
Если сравнивать белорусские и российские нормы, то в РФ более демократичные требования. В общем случае внутренний диаметр труб должен быть не менее 1,5 диаметра кабеля.
Я считаю, что этих требований было бы вполне достаточно при проектировании, но в РБ есть некоторые особенности и свои требования.
В РБ имеется 2 основных документа, где четко прописано, какой должен быть диаметр труб при прокладке кабеля в земле:
- Арх. № 1.105.03тм-2019 (Прокладка силовых кабелей напряжением до 10кВ в траншеях) РБ.
- ТКП 611-2017 (Силовые кабельные линии напряжение 6-110 кВ. Нормы проектирования по прокладке кабелей с изоляцией из сшитого полиэтилена пероксидной сшивки).
В общем случае, если не хотите сильно заморачиваться, то внутренний диаметр трубы должен быть не менее двухкратного наружного диаметра кабеля.
В одном комментарии под видео , в котором я делал аудит проекта, затронули достаточно интересную тему, которая давно волнует меня. Должен сказать, что с замечанием я полностью согласен, но у меня есть свое мнение на этот счет.
А суть в следующем. В Арх. № 1.105.03тм-2019 есть интересное требование:
В своих проектах я очень часто закладываю ПНД/ПВД трубы диаметром 110 мм, несмотря на то, что внутренний диаметр данной трубы 94 мм.
Гибкие двустенные гофрированные трубы
Если участки труб до 5 м, то я ничего не нарушаю. Но, зачастую участки бывают и более 5 м. Ни разу никто не придирался, что труба должна быть 125-я, а не 110-я.
Да и вообще можно задаться вопросом: а какую юридическую силу имеет данный типовой проект? Это отличный типовой проект, но к примеру, в ТР 2009/013/BY его нету.
Давайте порассуждаем. Конечно, кто-то скажет, есть требования, поэтому мы их должны в обязательном порядке соблюдать. Я отношусь к другой категории проектировщиков и всегда пытаюсь найти здравый смысл всех требований. Согласитесь, наши нормы ведь не идеальны и постоянно меняются и не следует их воспринимать, как что-то неприкасаемое.
Я рекомендую всегда выбирать трубы с учетом двухкратного диаметра кабеля. А это значит, что для 110-й трубы максимальный диаметр кабеля будет 47 мм. Внутренний диаметр ПНД/ПВД 110 равен 94 мм. Неужели 6 мм как-то кардинально изменят ситуацию?

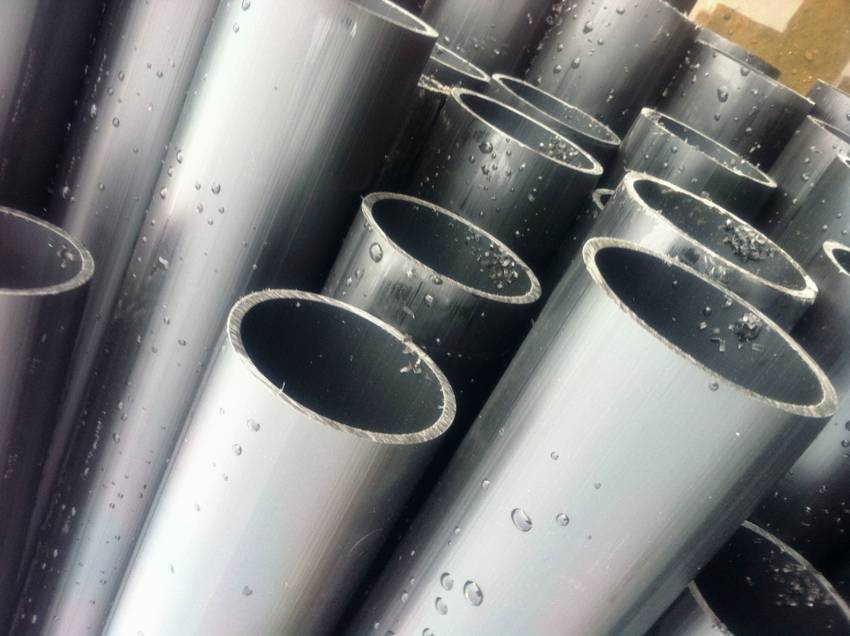

В некоторых случаях техническая ПНД труба диаметром 110 мм имеет внутренние диаметр не менее 100 мм, но я такие трубы не рассматриваю, т.к. они дороже ПНД/ПВД труб и применяю их только в обоснованных случаях.
Техническая ПНД труба
Еще при проектировании следует стараться унифицировать применяемую продукцию. Ведь согласитесь, проще купить 50 м 110-й трубы, чем 44 м 110-й и 6 м 125-й.
Давайте рассмотрим еще парочку реальных примеров.
1 В 10-ти метрах от здания в колодце установлен насос небольшой мощности, который следует подключить от ВРУ здания. В данном случае труба диаметром 100 мм выглядит как-то совсем нелепо, когда в ней будет лежать кабель всего 3×1,5. В подобных случаях я все равно закладываю 110-ю трубу, хотя считаю, что хватило бы и 50-й.
2 Часто приходится проектировать небольшие сети наружного освещения прилегающих территорий. К примеру, нужно подключить 5 опор со светодиодными светильниками. Предположим нужен кабель 3×4 и отрезки труб более 5 м. Зачем применять трубу диаметром 100 мм, тем более, что такую трубу вы не заведете в опору. В таких случаях я применяю ПНД/ПВД трубы диаметром 63 мм.
Какие бывают разновидности полимерных коллекторов
На рынке электротехнических товаров труба ПВХ представлена в различных типоразмерах и моделях. Изначально, вся продукция подобного рода делится на две основные группы:

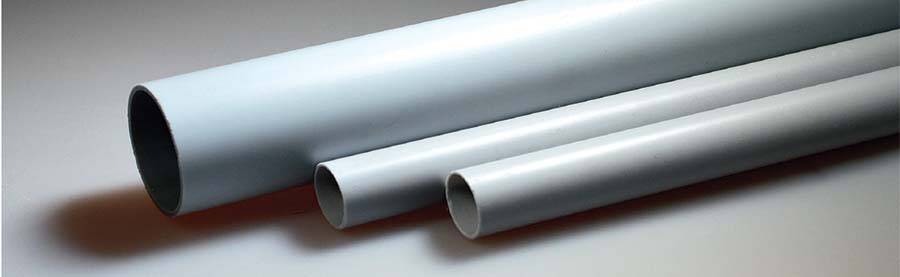

- Трубы жесткие, с гладкой оболочкой.
- Гофрированные трубки, гибкие.
Все изделия, относящиеся к первой категории, принято использовать вне строительных объектов и перекрытий (открытая проводка). ПВХ трубы гофрированные могут применяться непосредственно внутри конструкций. В гофротрубе обустраивается скрытая проводка, которая может заводиться под штукатурку в стенах или потолке, либо же в полу – под стяжкой, бетонным покрытием. Это облегчает проведение ремонтных и демонтажных работ в случае необходимости. Некоторые гофрированные гибкие трубы оснащены дополнительным приспособлением (стальной зонд), упрощающим их применение. С помощью такого незамысловатого оборудования возможно легко завести кабель внутрь модели и быстро смонтировать систему электрообеспечения.
По ГОСТу 18599-83 определяется еще одна классификация пластиковых коллекторов для защиты проводов, которая распределяет все изделия на 4 категории:
- нестандартные (с маркировкой в виде буквы Н);
- средне-легкие (буквы СЛ);
- средние (С);
- тяжелые (Т).
Каждая из этих категорий представлена изделиями с разной толщиной оболочки, а также в разных цветах. Но изначально подходящее изделие выбирается с учетом количества проводов в проводке и площади поперечного сечения (в мм²) каждого из них. Диаметр труб ПВХ для электропроводки (таблица приведена ниже) может варьироваться от 8 мм – для гофрированных труб и 16 мм – для жестких, до 20 мм и 50/65 мм соответственно.
Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения:
| Площадь поперечного сечения провода, мм2 | Количество проводов, тш. | Внешний диаметр трубы, мм |
|---|---|---|
| 1,5 | 2 / 3 / 4 / 5 | 16 / 16 / 20 / 20 |
| 2,5 | 2 / 3 / 4 / 5 | 16 / 16 / 20 / 25 |
| 4 | 2 / 3 / 4 / 5 | 20 / 20 / 25 / 25 |
| 6 | 2 / 3 / 4 / 5 | 20 / 25 / 32 / 32 |
| 10 | 2 / 3 / 4 / 5 | 25 / 32 / 32 / 40 |
| 16 | 2 / 3 / 4 / 5 | 32 / 32 / 40 / 40 |
| 25 | 2 / 3 / 4 / 5 | 32 / 40 / 50 / 50 |
| 35 | 2 / 3 / 4 / 5 | 40 / 50 / 50 / 63 |
| 50 | 2 / 3 / 4 / 5 | 50 / 50 / 63 / 63 |
| 70 | 2 / 3 / 4 | 50 / 63 / 63 |
| 95 | 2 / 3 | 63 / 63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Жесткие коллекторы выпускаются производителем по секциям, длина которых в среднем составляет 3 метра. Трубы гофрированной модификации производятся бухтами, но реализуются отрезками нужной для потребителя длины. Всего в одной катушке может быть 25-200 метров (в зависимости от диаметра модели).

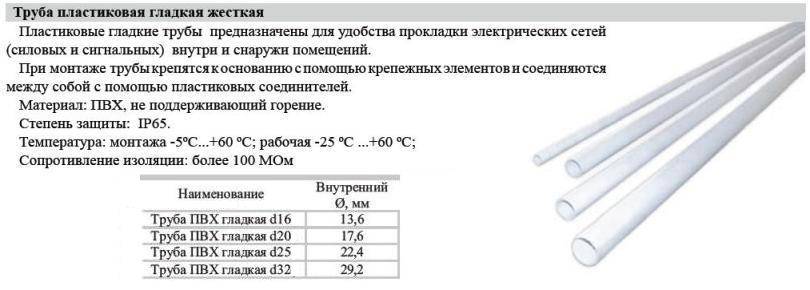

ПВХ труба для электропроводки жесткая имеет следующие технические характеристики:
режим рабочих температур – от -20⁰С до +60⁰С;
устойчивость к механическим импульсам – 2 и 6 Дж при температуре окружающей среды +25⁰С и -5⁰С соответственно;
диэлектрические свойства – устойчивость 2000 В и более в течение 15 минут;
изоляционное сопротивление – 100 Мом и более.
У труб с гофрированной оболочкой технические характеристики практически те же. Диэлектрические свойства, электрическое сопротивление и температурные ограничения у такой конфигурации коллекторов такие же, как и у жесткой трубы. Но помимо этого они имеют характеристику сгибаемости. Итак, минимальный радиус перегиба подобных изделий – не меньше трех диаметров.
Цена и критерии выбора

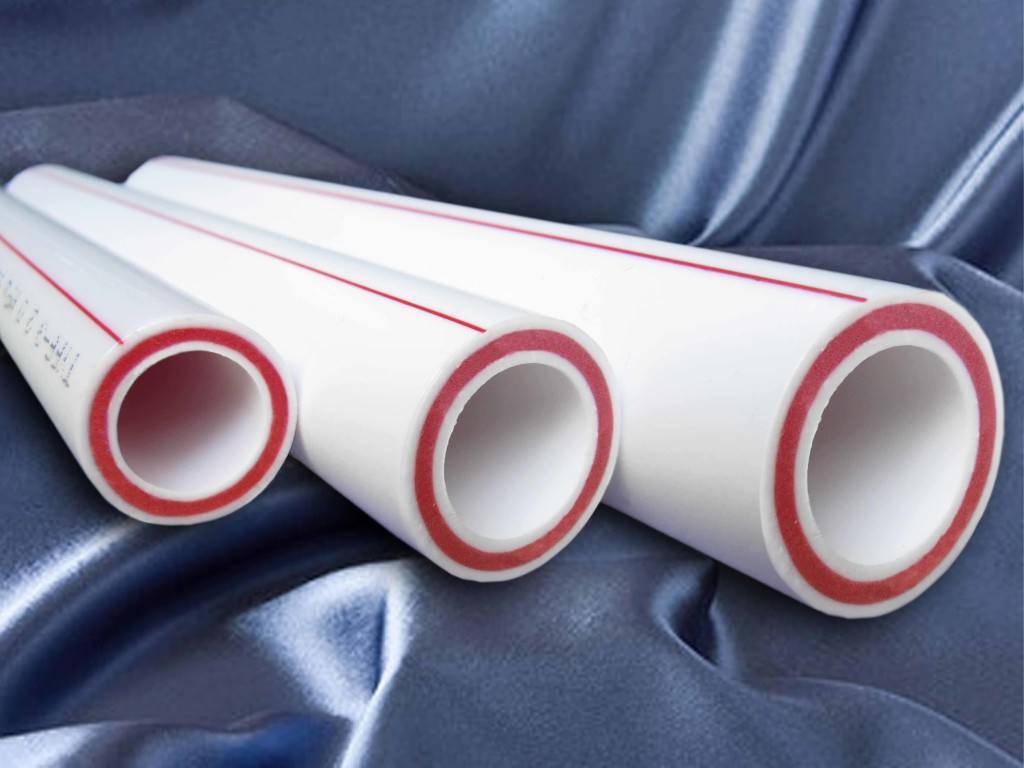

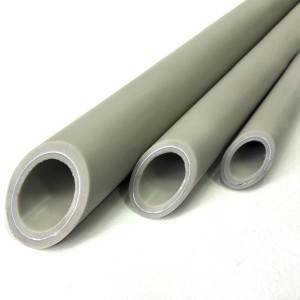

Трубы PN-20
Ориентировочная стоимость изделий из пластика в зависимости от вида и диаметра:
- Модель PN20, армированная стекловолокном – 90-1500 рублей за погонный метр.
- PN20, армированная алюминиевой фольгой – 110-2700 рублей за погонный метр.
- PN25, армированная стекловолокном – 60-3000 рублей за погонный метр.
- PN25, армированная алюминиевой фольгой – 90-2500 рублей за погонный метр.
- Трубы из сшитого полиэтилена – 50-1700 рублей за погонный метр.
Выбирая материал для устройства системы обогрева, следует учитывать некоторые характеристики:
- Условия эксплуатации, в расчет которых берутся свойства и состав теплового носителя, его давление и температуру.
- Способ укладки (открытый или закрытый).
- Взаимодействие свойств изделий со свойствами вспомогательных элементов отопительной системы.
Важно обращать внимание на маркировку, для отопления используют изделия марки PN20 и PN25 с армирующим слоем стекловолокна или перфорированного алюминия. Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева
Меньший размер снизит напор тепловой массы и качество обогрева
Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева.
Для устройства однотрубной системы обогрева, рекомендовано применять изделия окружностью 20, 25 и 32 мм: для стояков – 25 или 32 мм, для подвода к батареям – 20 мм.
Для двухтрубной системы, выбор диаметра изделий зависит от длины отрезков и количества теплообменников.
Так, если монтируют больше 8 радиаторов или длина участка превышает 30 метров, применяют изделия диаметром 32 мм, при установке меньшего количества радиаторов и подключении 1 батареи на участке менее 10 метров, можно использовать материал диаметром 20 мм.
Особенности электротехнических труб из поливинилхлорида
Труба электротехническая из ПВХ производится с помощью способа непрерывной экструзии. Такие изделия используются для проводки электросетей в зданиях различного назначения: жилых, производственных, а также при подземном монтаже электрокабелей. Они надёжно защищают провода от механических воздействий, попадания на них влаги и т. д.
Каналы из поливинилхлорида можно прокладывать подземным способом
В современных постройках стало популярным открыто располагать электротехнический трубопровод. Это позволяет в случае непредвиденной ситуации произвести быструю диагностику и ремонт коммуникации. Также ПВХ детали подходят для скрытой прокладки в кирпичных или бетонных стенах. Расположить электропроводку можно на полу, стене и потолке. Каких-либо категорических требований к рабочим поверхностям, на которые будет устанавливаться такая система, не существует. Монтаж можно выполнить даже на деревянный материал. Они обладают неплохими показателями термостойкости (от – 20˚С до + 90˚С), поэтому могут использоваться в неотапливаемых помещениях и на улице.
Кроме этого, поливинилхлорид довольно плохо горит, поэтому даже при возникновении в электросети короткого замыкания, пожара не произойдёт
Это очень важное качество, от которого может зависеть человеческая жизнь. По статистике 40% возгораний происходят именно в связи с замыканием в проводке
Гладкие электротехнические ПВХ трубы монтируют на ровных участках помещения. Размер таких изделий, как правило, не превышает 2 м. В случае необходимости, можно самостоятельно разделить пластмассовое изделие на нужные отрезки. Стыковка отдельных деталей между собой происходит за счёт специальных соединительных элементов, которые продаются там же, где и трубы.
Схема прокладки электропроводки в квартире
При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.
Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.
Типовая схема коммутации для выключателей выглядит следующим образом:
Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.
На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).
В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.
Типовая схема распределительного щита однокомнатной квартиры
При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.
Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.
При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.
Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.
Опыт крупных городов
Одной из первых эксплуатирующих организаций, приступивших к наведению порядка в сфере ГНБ, стало ПАО «Ленэнерго» — это крупнейшая в нашей стране компания, обслуживающая кабельные сети 6-110 кВ значительной протяжённости, лидирующая по числу линий, проложенных методом ГНБ.
Здесь в 2015 году решением НТС были сформулированы требования к полимерным трубам для прокладки кабельных линий методом ГНБ. Эти требования достаточно жёсткие, но цель их понятна и правильна — добиться самого высокого качества монтажных работ, применяемых материалов и технологий, ведь только в этом случае ПАО «Ленэнерго» будет получать от монтажных организаций линии, проложенные в долговечных кабельных каналах, обеспечивающих ремонт или замену кабеля при возникновении такой необходимости.
Требования опубликованы и доведены до всех заинтересованных лиц, и уже были случаи, когда монтажные организации под давлением ПАО «Ленэнерго» теряли значительное время и средства на переделку выполненных работ.
Другим городом, где широко применяется ГНБ, является, конечно же, Москва. Чтобы получить представление об особенностях построения кабельных сетей, автор встречался с московскими специалистами. Оказалось, что в Москве есть система кабельных коллекторов, которую невозможно было бы создать в Санкт-Петербурге из-за высокого уровня грунтовых вод. Отчасти из-за этого в Санкт-Петербурге видимо и стали появляться кабельные линии, почти целиком проложенные в полимерных трубах методом ГНБ. Иными словами, труба — это своеобразный аналог коллектора, а значит и требования, которые предъявляются к трубам — это требования, похожие на таковые для коллекторов. Среди них:
• механическая прочность;
• герметичность, отсутствие внутри воды и грязи;
• долговечность (несколько сроков службы кабеля);
• не распространение горения.
Именно такие требования, по всей видимости, легли в основу документа , разработанного ПАО «Ленэнерго». Короче говоря, создаётся впечатление, что в Санкт-Петербурге задумались о постепенном создании и развитии системы подземных кабельных каналов, аналогичных московским кабельным коллекторам.
Некоторые специалисты считают избыточным требование ПАО «Ленэнерго» , которое касается необходимости применять для ГНБ полимерные трубы со специальным внутренним слоем, не распространяющим горение, ведь проложенные в трубах кабели не имеют оболочки с соответствующими свойствами. Однако эти возражения снимаются, если понять, что речь идёт о создании системы кабельных каналов, надёжность которых выше, чем у кабеля, а срок службы — 2-3 жизненных цикла кабеля. Да, в настоящее время в трубе зачастую размещён обычный кабель с обычной оболочкой, но неизвестно, для чего в будущем используют канал после демонтажа этого кабеля, отслужившего свой срок. Поэтому ПАО «Ленэнерго» и наделяет трубу теми свойствами, которые хотя и не первостепенны сегодня, но могут оказаться востребованы в скором будущем.
Как рассчитать условный диаметр электротехнической трубы ПНД для прокладки кабеля?
На практике используется 2 варианта расчета диаметра трубы. Назовем эти варианты нетривиально — простой и сложный:
Простой — не требует специальных расчетов и учета нюансов (тип кабеля, количество проводов в одной трубе, количество и величина поворотов, длина трассы и т.д.) прокладки кабеля. Данный способ, естественно, допускает некоторую погрешность в точном определении внутреннего диаметра трубы для прокладки кабеля.
Сложный — необходимы расчеты и определения группы и шифров сложности кабельной трассы, учет типа кабеля и т.д.
Простой способ расчета минимального диаметра трубы для прокладки кабелей и проводов
Расчет производится по формуле в зависимости от группы сложности прокладки (формула используется при прокладке одного кабеля в трубе):
Прямые участки 100 м.; участки 75 м. с одним поворотом 90° или двумя большими углами; участки 50 м. с двумя углами 90° или тремя большими углами; участки 40 м. с тремя углами 90° или тремя большими углами; участки 30 м. с четырьмя углами 90° или пятью большими углами;
Прямые участки 75 м.; участки 50 м. с одним углом 90° или двумя большими углами; участки 30 м. с двумя углами 90° или тремя большими углами; участки 20 м. с четырьмя углами 90° или пятью большими углами;
Прямые участки 50 м.; участки 30 м. с одним углом 90° или двумя большими углами; участки 20 м. с двумя углами 90° или тремя большими углами; участки 10 м. с четырьмя углами 90° или пятью большими углами.
где dвн — внутренний диаметр ПНД трубы, мм, dкаб — наружный диаметр кабеля, мм
| На практике большинство проектировщиков используют усредненный коэффициент — 1,4, без учета группы сложности |
Важно: торговые организации и производители электротехнической трубы ПНД указывают в своих каталогах и прайс-листах внешний диаметр трубы: 16, 20, 25, 32, 40 и т.д. Расчет внутреннего диаметра трубы очень прост:. где dвн – внутренний диаметр трубы, dнар – наружный диаметр трубы, e – толщина стенки трубы
где dвн – внутренний диаметр трубы, dнар – наружный диаметр трубы, e – толщина стенки трубы.
Пример. Труба техническая ПНД 110х8,1 мм
110-(8,1х2) = 93,8 мм
Для расчета внутреннего диаметра трубы ПНД при прокладке в ней нескольких кабелей с одинаковыми или разными диаметрами используются следующие формулы:
Кликните для увеличения
где dвн — минимальный внутренний диаметр трубы, dкаб — диаметр кабеля (или его максимальный поперечный размер), dкаб1, dкаб2 и n1, n2 — диаметры кабелей и их количество. Для плоского кабеля в формулу необходимо подставить его ширину деленную на 2.
Для более детального расчета, при котором учитываются все нюансы прокладки кабеля в трубе, Вы можете воспользоваться инструкцией по монтажу электропроводок в трубах.
Особенности монтажа электропроводки
Технологию монтажа электропроводки в трубах рассмотрим на примере изделий различного типа, отличающихся своим материалом. Общий его порядок может быть представлен в виде следующей последовательности действий:
- Разметка планируемой трассы прокладки по полу или потолку дома.
- Подготовка и укладка трубопровода выбранного типа.

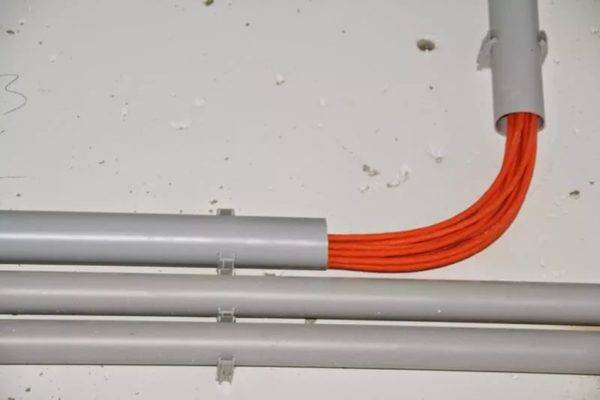

- Протягивание в него кабеля электропроводки.
Технологии прокладки кабельных линий в трубах различного класса очень схожи и отличаются только некоторыми деталями (способом соединения отдельных пролетов трубных трасс, в частности).
Стальные трубы
Для укладки трубных заготовок на основе металла вдоль стен деревянного дома, например, потребуется подготовить прочные стальные крепления, надежно удерживающие их в точках фиксации.
Муфты, тройники и коробки для трубной разводки
Особенность этого вида проводки состоит в недопустимости наличия на срезах труб заусениц и заостренных краев, способных повредить кабельные изделия, а также использование специальных соединительных муфт.
Монтаж электропроводки в трубах показан на видео ниже.
Еще одной важной деталью использования железных трубопроводов (и их недостатком одновременно) является электропроводность стенок. В этом случае возможен пробой жил кабеля на металл и создание угрозы жильцам частного дома
По этой причине сегодня все большее число пользователей выбирают для прокладки электропроводки пластиковые или гофрированные (не проводящие ток) трубы.
Гофра
Это вид трубных заготовок для прокладки электропроводки привлекателен не только своей электрической безопасностью. Благодаря гибкости гофры, через нее гораздо удобнее протягивать монтируемые кабели и жгуты из проводов. То же самое следует сказать и о демонтаже в случае капитального ремонта помещений и замены электропроводки.
Монтаж электропроводки в гофре
Крепить гибкие шланги можно в любом удобном месте, а соединений в этом случае совсем не потребуется (обычно сразу берется кусок нужной длины).
Электропроводка в гофре ПВХ
Единственный недостаток этих монтажных изделий – низкая стойкость к механическим (сдавливающим) нагрузкам. По этой причине трассы из таких труб прокладываются по элементам строений, вероятность деформаций которых минимальна.
Пластик
Данный тип трубопроводов является чем-то средним между двумя рассмотренными вариантами. Пластик достаточно прочен, чтобы надежно «держать» механические нагрузки и в меру гибок для того, чтобы прокладывать проводные жгуты в нем было удобно.
Электропроводка в трубах ПВХ
При выборе места монтажа исходят из указанных соображений и допустимости беспрепятственного крепления заготовок к элементам строения. Срок эксплуатации этих изделий заметно превышает тот же показатель для металлических труб.
Нажмите пожалуйста одну из кнопок ниже, чтобы узнать помогла статья или нет.
Помогла3Не помогла2
Характеристики труб для прокладки кабелей в почве
Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:
- металлические (чугунные, стальные);
- асбестоцементные;
- бетонные;
- керамические;
- прочие.
Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.
Сами трубы могут быть как жесткими, так и гибкими. В качестве гибких используется гофрированная полиэтиленовая или металлорукав. Каталог ДКС (диэлектрическая кабельная система) предоставляет большой выбор ассортимента.

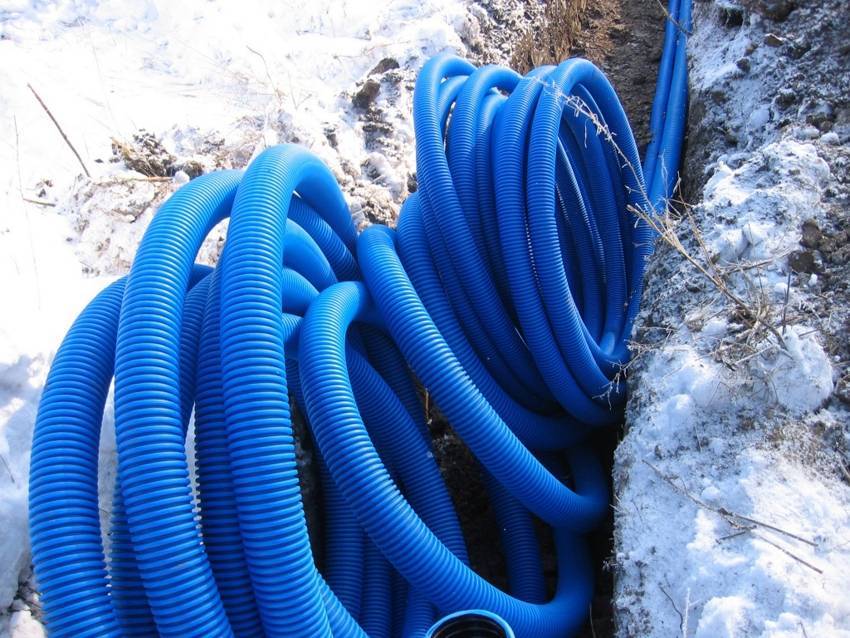

Гофрированные трубы
Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:
- армированные;
- неармированные.
Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.
ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.
Металлические трубы
Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:
- трамвайных и железнодорожных путей;
- автомобильных дорог;
- въездов в гараж или ограду;
- газо- и нефтепроводов;
- теплотрассы.
Также идет металл, если трасса проходит вдоль железнодорожных или трамвайных путей, а также внутри помещений, в том числе и в деревянных домах. Металлические трубы применяются для открытой и скрытой прокладок. В электротехнических помещениях вместо труб допустимо использование уголка и швеллера. Широко используются и для наружной установки (открытой, скрытой, под навесом).
Пластиковые трубы
Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:
- в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
- являясь диэлектриком, дополнительно защищает кабель;
- не требуют заземления;
- стойки к химическим веществам и растворителям;
- ПНД может эксплуатироваться при температуре до -45 градусов.
Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:
- размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
- обладает большей жесткостью и прочностью на разрыв;
- имеет высокую пароизоляцию;
- способен восстанавливать форму при кратковременной деформации.
Сшитый полиэтилен используется для изоляции высоковольтных кабелей и труб, а наличие фурнитуры позволяет прокладывать трассы любой конфигурации.
Преимущества и недостатки
Преимущества:
Долговечность – первые изделия уже проработали более 50 лет и приближаются к 60 (правда, срок службы проводов в два раза меньше).
Небольшая стоимость.
Негорючесть – это особенно важно для электрических сетей, ПВХ к тому же имеет свойство самозатухания.
Легкий монтаж – легко режутся, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании для монтажа.
Отсутствие коррозии.
Прочность и одновременно высокая ударная вязкость – трубы хорошо противостоят механическим повреждениям; изделия не хрупкие, могут восстанавливаться после деформации.
Морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму.
Гибкость – пластик легко согнуть при нагреве даже руками, гофра вообще легко гнется;
Безвредность для человека и животных.
Химическая инертность, устойчивость к действию кислот и щелочей;
Гладкие стенки облегчают затягивание проводов;
Отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной экологичность – достаточно безвредное производство, легкая утилизация.
Эстетические качества.
Легкий уход – нержавеющую поверхность легко мыть, очищать от грязи.
Небольшой вес, отсутствие хрупкости облегчают перевозку и складирование.
Поливинилхлорид обладает устойчивостью к ультрафиолету.
Недостатки:
- Невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С. Впрочем, такая температура при прокладке проводов в жилом доме практически не встречается (только возле систем отопления).
- Хрупкость на морозе.
- Прочность у пластика все-таки ниже, чем у металла.
Преимущества ПВХ труб перед металлическими
Самый существенный недостаток распространенных стальных труб – подверженность коррозии. Трубы из меди и нержавейки не ржавеют, но цена их для монтажа проводки в обычных условиях просто неприемлема. Да стальные трубы дороже труб из ПВХ.
Второе достоинство ПВХ – небольшой вес и легкий монтаж – ПВХ легко режется, меньше весит, проще крепеж к стенам и потолкам.
Третье достоинство – ПВХ не проводит электрический ток. Четвертое – системы из ПВХ не требуют заземления.
Монтажные работы: прокладка кабеля в гофре

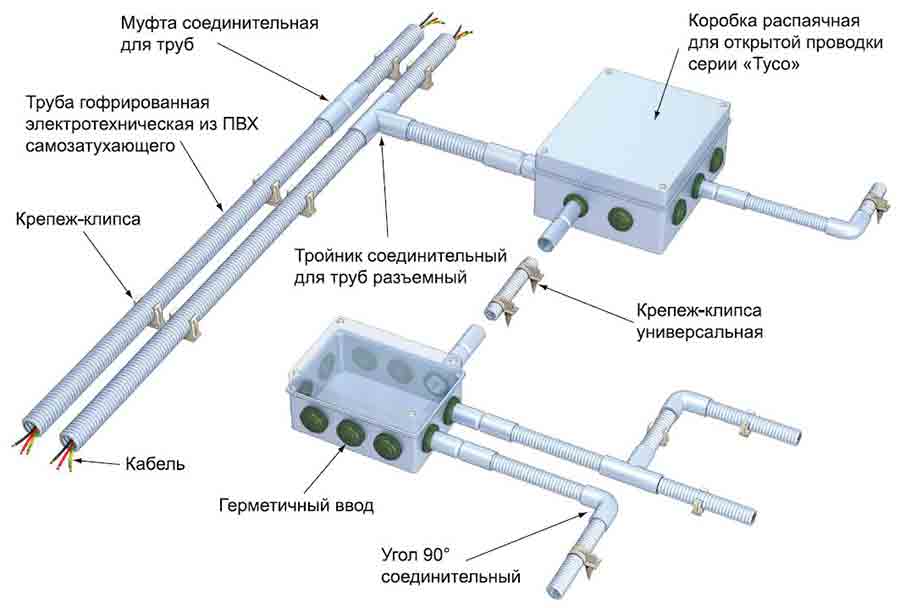

Проводка должна проходить между распределительными коробками, от них – к электроприборам, розеткам, выключателям. На этих участках длина гофры небольшая, будет несложно завести внутрь кабель. Если гофра однослойная, зачищенные провода могут цепляться за ребра жесткости. Рекомендации, которые позволят завести несколько проводников в гофру:
- с одной стороны их зачищают – длина этого участка не более 15 см;
- фиксируют все проводники скотчем друг с другом;
- формируют петли из оголенных проводов;
- крепят тросик, его нужно заранее пропустить через гофротрубу;
- чтобы тросик не соскочил с петли, используют скотч.
Рассматривают разные способы прокладки кабеля:
- предварительная установка гофры на стене/перегородке – метод подходит для случаев, когда нужно подвести проводку от одной распределительной коробки к другой или на небольших участках, затем уже проводят кабель;
- сначала проводники пропускают через гофру – такой вариант используют, если необходимо выполнять монтаж трассы большой длины.
Разновидности ПНД труб для прокладки кабеля в земле
Производители выпускают ПНД трубы в двух вариациях: гладкие, и с гофрированной стенкой. Они отличаются индивидуальными техническими характеристиками и возможностью прокладки при определенных условиях.
Гладкие технические ПНД трубы для кабеля обладают жесткой структурой и высокой механической прочностью. Они имеют черный окрас. Такие трубы выпускаются в двух вариациях: однослойные армированные и двухслойные неармированные. Первый вариант применяется для прокладки кабельной продукции в бетонных и кирпичных конструкциях, стяжках пола. Двухслойные армированные трубы могут быть использованы в более сложных условиях.
Гладкая труба из полиэтилена низкого давления
Гофрированные ПНД трубы для кабеля могут использоваться как при подземной, так и надземной прокладке коммуникаций. Они имеют двухслойные стенки, внутренний слой которых выполнен из ПВД и имеет гладкую поверхность, а наружный изготовлен из ПНД, и отличается гофрированной структурой. Такие трубы обладают хорошей гибкостью, способностью выдерживать значительные нагрузки, возможностью их прокладки на разной глубине и криволинейных участках.
Виды гофрированной трубы для прокладки кабеля в земле
Гофрированные трубы, исходя из способности выдерживать внешнее давление, делятся на легкие, средние и тяжелые. Первый вариант обладает высокой упругостью и способностью гнуться без нарушения целостности изделия. Такие трубы используются при прокладке электрических сетей мощностью, не превышающей 1 кВт. Это могут быть телевизионные и телефонные линии, бытовая электрика. Тяжелые гофрированные трубы дополнительно оснащены армирующей сеткой, благодаря чему имеют большой вес и меньшую гибкость.
Существуют также безгалогеновые трубы, обладающие повышенной защитой от пожара. Они не выделяют в атмосферу опасных соединений даже при длительном воздействии на них открытого огня. Такие изделия обладают способностью к самозатуханию. Их чаще всего используются для прокладки кабеля внутри здания.
Гофрированные трубы делятся на легкие, средние и тяжелые
Исходя из способа прокладки, гофрированные ПНД трубы могут быть с зондом для протяжки кабеля и без него. Первый вариант является более дорогостоящим. Такие трубы способствуют легкому и быстрому протягиванию кабеля внутри изделия. Варианты без зонда обеспечивают более трудоемкий монтаж кабельной продукции, для осуществления которого понадобится специальный механизм для протягивания.
Статья по теме:
Трубы ПНД окрашивают в различные цвета в зависимости от назначения. Для высоковольтных трасс используются красные изделия. Синие трубы предназначены для прокладки телекоммуникаций и линий связи, в черные характеризуются универсальностью.
Блиц-советы
- В процессе пайки необходимо использовать элементы из одинакового материала.
- Нарезку материала необходимо осуществлять строго перпендикулярно оси.
- Во время сварки материала, армированного алюминием, следует зачистить металлическую прослойку со стороны, где будет осуществляться сварка на 1-1,5 см. Изделие, армированное стекловолокном, зачистки не требует.
- Поверхность деталей, которые соединяются, должны быть очищенными и обезжиренными этиловым спиртом.
- Пайку следует осуществлять быстро. Это обусловлено тем, что охлаждение расплавляемой поверхности приводит к сцеплению низкого качества и прочности.
- Стыкование деталей должно производиться ровно во всех плоскостях.
- Во избежание возникновения внутренних спаек, в процессе сварки нельзя допускать перегрева труб. По завершении работ, следует проверить надежность монтажа, это происходит следующим образом: трубопровод продувается, и если воздух проходит свободно – работа произведена качественно. В случае обнаружения спаек, выявляется их местонахождение, и они устраняются. Для этого, достаточно установить соединительный элемент или заменить отрезок трубы.
- Для обеспечения качественной пайки трубы и соединительные составляющие должны быть полностью сухими.
- Пластиковые трубы используют для устройства систем обогрева, температура которых предусматривает уровень нагрева теплоносителя до 90 градусов Цельсия при условии давления 1 МПа.
