Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

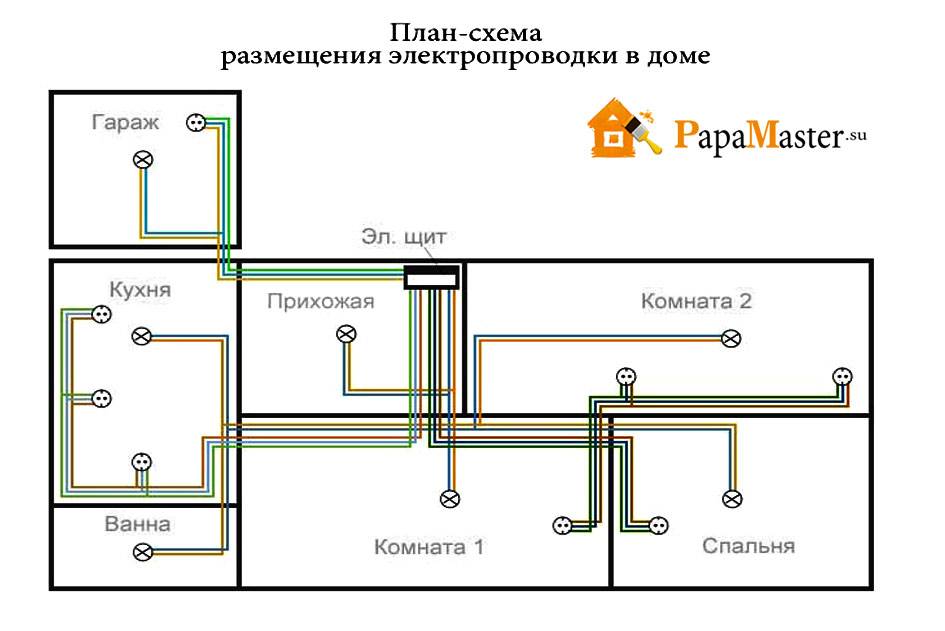

Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!

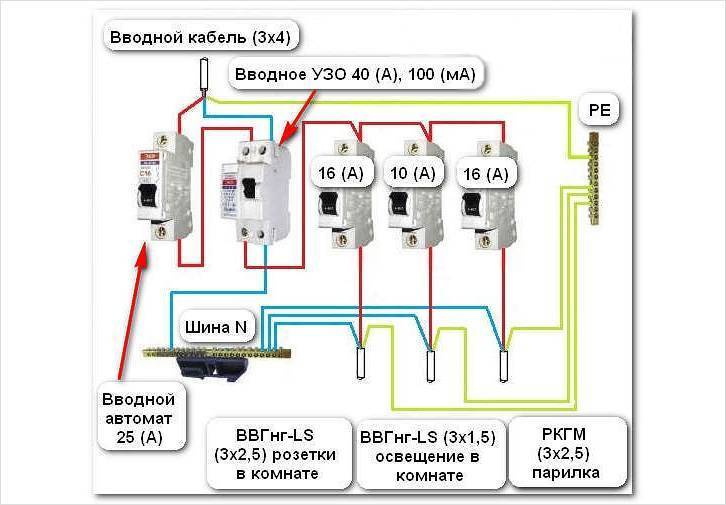

5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Разводка электрики
Разводку электрики в деревянном доме можно осуществить двумя способами — открытым и скрытым.
Разводка электрики в деревянном доме открытым способом
При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).
В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).
Открытая разводка электрики в деревянном доме обладает следующими преимуществами — стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести — недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.
Наиболее популярный способ разводки электрики в деревянных домах — разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.
Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе. Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.
Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.
Разводка электрики в деревянном доме скрытым способом
По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.
Есть еще один способ скрытой разводки, который используется крайне редко — прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.
Основное преимущество данного способа разводки — эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой — более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.
Проход кабеля через стену
Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.
Соединение кабелей
При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.
От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.
Места соединения
кабеля должны быть доступно для ревизий.
Важно!!!
Чем больше кабельных соединений, тем ниже нагрузочная способность системы.
В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.
Важно!!!
Применение «скруток» — не рекомендуется!
Сколько фаз
В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.
Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В
Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.
Автоматы, УЗО и искрозащитные устройства
На что нужно обратить особое внимание в американских аппаратах защиты, так это дугозащитные и искрозащитные устройства. Эти аппараты устанавливаются в щитке для распознавания искр в электрической цепи
Если таковые появились, они автоматически отключают всю группу
Эти аппараты устанавливаются в щитке для распознавания искр в электрической цепи. Если таковые появились, они автоматически отключают всю группу.
То есть, если у вас еще нет короткого замыкания, а всего лишь начала искрить розетка, данное устройство отключит питающий кабель.
Такие аппараты используются там с 1999 года. У нас же подобная защита появилась совсем недавно и пока еще большим спросом не пользуется. В основном применяется марка УЗМ-51МД.
Тем не менее, в ближайшем будущем должно все резко измениться. Уже с 01.07.18г в РФ вводится в действие стандарт ГОСТ IEC 62606-2016 ”Устройства защиты бытового и аналогичного значения при дуговом пробое”. Скачать можно отсюда.

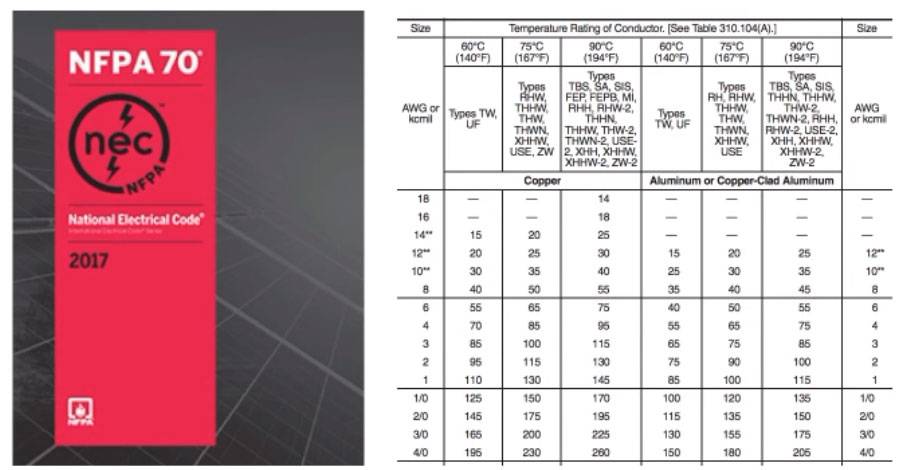

Согласно этому документу, установка устройств AFCI=Arc Fault Circuit Interrupters (обнаружение дуговых разрядов и искрения в проводке) будет обязательна в некоторых типах помещений.
Еще дугозащитные устройства в США имеют в своем составе УЗО на 30мА. Устанавливаются они на все группы в жилых помещениях, кухнях, санузлах и т.п.
В России противопожарное УЗО имеет номинал от 100мА до 300мА. Но даже и его установка пока еще не является обязательным.
Однако в Северной Америке даже 30мА не считается достаточной дифф.защитой. Поэтому во всех помещениях типа кухонь, прачечных, санузлах, гаражах, подвалах монтируются дополнительные УЗО на 5мА!
У нас в подобных помещениях регламентируется обязательная установка устройств с защитой от токов утечки на 30мА. Конечно 10мА рекомендуется, но обязательна именно на I=30мА.
Что касается простых автоматических выключателей, то здесь особых отличий нет. Время токовые характеристики американских автоматов практически соответствуют нашей характеристике C.
Как и соотношение номинальный ток – сечение кабеля.
Меры безопасности для деревянного дома
Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:
- некачественное соединение жил (такие контакты потом начинают греться);
- использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
- неиспользование металлических гильз и распределительных коробок;
- применение несоответствующих требованиям кабелей;
- неправильный подбор сечения жил и параметров защитных приборов;
- использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.
Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.
Использовать пластиковые рукава запрещено
Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.
Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.
При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.
Ввод в дом
Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.
Прокладка кабеля в земле
Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.
В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.
Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.
Прокладка кабеля по воздуху
Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.
Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).
В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).
Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.
Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.
В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы
Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек
Устройство и выбор типа электропроводки
При соблюдении требований ПУЭ в деревянном доме можно монтировать и скрытую (внутреннюю), и открытую (наружную) проводку своими руками. Исходя из соображений безопасности, предпочтительнее монтаж проводки открытым способом.
Прежде, чем приступать к разработке схемы, следует начертить подробный план дома и каждого помещения с указанием расположения мебели, предполагаемых мест установки бытовой техники и других электроприборов с указанием их типа. При таком подходе уменьшается вероятность установки ключевых элементов сети в труднодоступных местах, рационализируются маршруты прокладки кабеля и достигается заметная экономия материалов.
Оптимальное сечение кабеля выбирается на основе расчета потребляемой мощности по каждому помещению. Рекомендованный запас по токовой нагрузке составляет примерно 30%.
Последовательное подключение нескольких комнат от одного провода запрещено, для каждого помещения прокладывается отдельная линия. Соединения линий с основным кабелем выполняются в распределительных коробках и тщательно изолируются. Поскольку любые соединения являются самыми уязвимыми местами сети, распределительные коробки должны быть установлены так, чтобы к ним всегда имелся беспрепятственный доступ.
Осветительную группу подключения в небольшом доме можно сделать общей для всех комнат
При обустройстве розеточных групп важно помнить, что критичное количество точек в группе – 4.. Мощные электроприборы, такие как электроплита, электрический котел, конвекторы, оборудование домашней мастерской, выделяют в отдельные группы подключения с индивидуальными УЗО
Мощные электроприборы, такие как электроплита, электрический котел, конвекторы, оборудование домашней мастерской, выделяют в отдельные группы подключения с индивидуальными УЗО.
Для внутренних сетей деревянного дома рекомендуется использовать медный кабель типа ВВГнг. Наружная оболочка кабеля этого типа изготовлена из негорючего синтетического материала. Промышленность выпускает несколько разновидностей кабеля ВВГнг с разным количеством жил. Для однофазной проводки рекомендуется трехжильный провод.
Оптимальное решение для внешней защиты проводки в деревянных домах – медные трубки, но можно использовать и короба из негорючего пластика. Объем короба должен быть больше суммарного объема кабелей примерно на 40%. Это упростит процесс монтажа. Металлорукава и гофру из ПВХ в деревянных домах использовать нельзя из соображений безопасности.
Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения
После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.
В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

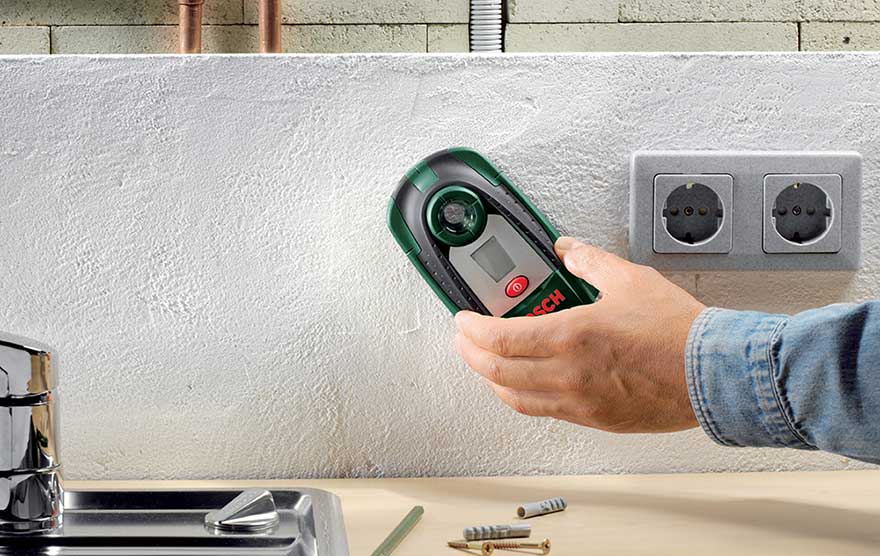

Как найти скрытую проводку в стене квартиры прибором и без
Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:
- Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
- Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.
Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.
Можно выбрать и другие виды кабелей:
- ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
- NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.
При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.
Проводка по дому
Следующим небезопасным местом является часть линии от ввода внутрь помещения до распределительного щитка (ВУР). Проблема заключается в том, что щиток срабатывает на короткие замыкания, возникающие в части электрической цепи, проложенной от него, и указанный участок остаётся незащищённым.
Существует три метода обезопасить это место:
- Первый – заключается в том, чтобы весь кабель поместить внутрь трубы, как в случае проходов сквозь стену.
- Второй способ намного проще. Снаружи здания, непосредственно перед входом, устанавливается дополнительный защитный автомат, находящийся в герметичном боксе. Порог срабатывания дополнительного АЗ должен быть выше на шаг основного, расположенного в щитке.
- Третий метод самый надёжный, но и самый неудобный. Работники энергетической компании выносят приборы учёта расхода электроэнергии и ВРУ на внешнюю стену или на столб ЛЭП.
Установка щитка ВРУ
Следующий этап – это установка распределительного щитка. Кратко опишем составляющие его элементы.
Разновидности ВРУ
Итак:
- Корпус ВРУ бывает металлическим или пластиковым. Он представляет собой коробку, внутри которой имеются места для крепления счётчика электроэнергии, планка (DIN) для установки автоматов защиты, шин — нулевой и контура заземления. Не стоит экономить на размере щитка, всегда берите с запасом, чтобы при необходимости установки дополнительной аппаратуры, для неё нашлось место.
- Счётчик расхода электроэнергии, опломбированный в энергетической компании.
- Главный вводный АЗ. Он может быть двух- или трёхполюсным. На нём также ставится пломба от энергоснабжающей компании.
- Следующими в цепочке идут однополюсные автоматы защиты. Их мощность должна соответствовать каждому выделенному для них участку внутри дома. Разбивка на зоны очень удобна и более безопасна, так как при необходимости вы можете обесточить не всю цепь, а только нужную часть.
Из необязательных дополнительных устройств, рекомендуется установить УЗО. Это устройство реагирует на утечку тока и автоматически отключает электричество. Этот аппарат особенно актуален при наличии электрических линий во влажных помещениях – банях, ванных.
Дальнейшая разводка
Существует два метода разнести провода к точкам энергопотребления – скрытый и открытый. Первый проще выполнять во время строительства дома, в противном случае вы столкнётесь с масштабными переделками. Чтобы полностью обеспечить пожаробезопасность, все провода придётся помещать в несгораемую оболочку – в идеале металлическую трубу из стали или меди.
Многие используют гофру, но она менее надежна. Большие трудности возникнут и через много лет, когда потребуется заменить проводку. Подробно описывать этот метод не будем, так как это тема для отдельной статьи.
Монтаж скрытой проводки
Выбрать монтаж открытой электропроводки в деревянном доме, технически и экономически гораздо целесообразней, не говоря уже про безопасность (см. Основные требования к электропроводке в деревянном доме). Существуют несколько способов такого монтажа.
Итак:
- Ретро метод, заключающийся в том, что провода относят от деревянной стены на безопасное расстояние в 1 см. Сегодня он вошел в моду и многие производители предлагают специальные витые провода. Из-за огромного количества приборов в современном доме, как серьёзное решение электрификации рассматривать его не станем.
- Отдельные участки кабеля, чьё сечение не превышает 6 мм2, можно располагать прямо на стене. Если ваш провод не имеет двойной или тройной изоляции, то под него необходимо поместить несгораемую прокладку, которая также устанавливается под розетки и выключатели. В качестве прокладок отлично подойдут металлические пластины или паранит.
- Проводку можно разместить в гофрированную полимерную трубку, что даст более привлекательный вид, так как внутрь легко помещается несколько проводов. Этот метод идеален для технических помещений и мест с незаметными участками проводки.
- Следующий и самый распространённый способ – это использование ПВХ кабель-каналов. Они выпускаются различных размеров и расцветок, поэтому вы легко сможете разместить все провода и закрыть съёмной крышкой, что придаст законченный вид.
- Последним, самым эстетичным и дорогим методом, является использование электротехнических плинтусов. Они имеют сборную конструкцию и оснащены всеми необходимыми элементами для подъёмов к выключателям, распределительным коробкам и розеткам, прокладки углов, поворотов и прямых участков.
