Классификация защитных реле напряжения
Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты
Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.
Допускается ли установка РН до счётчика электроэнергии?
Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.
Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями.
Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.
Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В.
Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения
В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
Реле напряжения. Защита от перепадов (скачков) напряжения.
Виды промежуточных реле
Промежуточное реле на Din-рейку
По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.
По назначению устройства делятся на следующие категории.
- Комбинированные взаимозависимые приборы, функционирующие в группе.
- Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
- Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.
По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.
Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.
По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.
Технические характеристики и принцип работы
При прокладке проводов и установке систем освещения, куда будут встраиваться импульсные реле, нужно учесть ключевые параметры данного устройства. Если прибор не рассчитан на подключаемую нагрузку или сетевое напряжение, то он быстро выйдет из строя. В технической документации к импульсному реле изготовитель указывает особо важные сведения. Среди них:
Выходной ток.
Предельная величина силы тока, которая возникает в катушке во время перемещения якоря. Это относится к электромеханическим приборам.
Норма срабатывания.
Показывается значение, при котором происходит автоматическое срабатывание реле.
Ток при втягивании.
Самая низкая величина силы тока, при котором может возникнуть срабатывание реле.
Возвратный коэффициент.
Это соотношение тока, которое фиксируется на выходе якоря, к токовому значению при втягивании.
При подборе и применении реле надо учитывать максимальную величину установленного производителем расчетного напряжения. То же самое касается и значения силы тока, на которое рассчитано импульсное реле.
В техническом паспорте прибора обычно указывается время срабатывания. Различные реле быстрого типа включаются моментально – за 0.001 – 0.05 сек. Приборы, имеющие относительно долгую задержку – запускаются за одну секунду.
Основные технические параметры промежуточных реле
Все реле, в том числе и промежуточные, оцениваются по следующим параметрам:
- Величина коммутируемого напряжения;
- Номинальное значение тока на коммутационных контактах;
- Минимальный ток коммутации;
- Допустимый кратковременный ток через контакты коммутации;
- Интервал величины напряжения на катушке электромагнита;
- Потребляемая мощность катушкой включения;
- Время замыкания;
- Время размыкания контактов;
- Износостойкость контактов оценивается количеством срабатывания реле;
- Предельно допустимая мощность нагрузки, которая подключается через контакты реле.
Это общие параметры технических характеристик, в зависимости от конструкций и назначения могут быть дополнительные. Рассмотрим конкретные технические характеристики на примере РЭП – 26 различных модификаций.
| параметры | величина |
| Интервал коммутируемых напряжений | Переменное 5–381 В Постоянное 5-221 В |
| Номинальный ток на контактах | 10,1 А9,1 А8,1 А6А |
| Минимальный ток контактов | 0,06 А0,01А |
| Сквозной ток на контактах (А) | 161А |
| Интервал изменений напряжения в цепи управления | +5,1 %-15,1% |
| мощность потребления катушкой— при пост. токе с 1-3 контактами — при пост. токе с 4 контактами — при переменном токе | 1,6 кВ2,1 кВ3,1 кА |
| Время срабатывания, не более. | 0,03 сек |
| Время отпускания, не более. | 0,03 сек |
| Механическая износостойкость. | 30 миллионов срабатываний |
| Отключаемая мощность— при переменном токе — при постоянном токе | 1,6кВт3кВт150 Вт250 Вт |
Двухпозиционное реле давления
319929 Союз Соеетсних Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 18.111.1970 ( 1415394/18-24) МПК 6 050 16/00 Комитет по делзта изобретений и открытий при Совете Министрое СССРриоритет К Л 62,523,3(088,8) 02.Х 1.1971, Бюллетень3 Опублико Дата опубликования описания 10.1.1972 Авторизобретен митренк аявител ПОЗИЦ ОЕ РЕЛЕ ДАВЛЕН с присоединением заявкиИзобретение относится к системам управления электропроводами насосов, водокачек, компрессоров.Известны двухпозиционные реле давления, в которых элемент уравновешивания усилия перемещения мембраны выполнен в виде электромагнита, обмотка которого включена последовательно с нормально-замкнутыми контактами, образованными ярмом электромагнита и его корпусом, Эти реле имеют контакт ные элементы, которые невозможно использовать без промежуточных реле или магнитных пускателей, Известные реле давления с индуктивными датчиками положения обладают малой выходной мощностью и непрерывным из менением напряжения на выходе, что при двухпозиционном регулировании значительно усложняет их использование. Возникает необходимость в применении различных преобразовательных и усилительных элементов. 20Предлагаемое двухпозиционное реле давления отличается от известных тем, что, с целью повышения надежности, индуктивный датчик положения выполнен трехфазным, таким образом, что параллельно его первичным обмоткам, соединенным с сетью через конденсаторы, подключены три дополнительных конденсатора, а вторичные обмотки датчика подключены к управляющим электродам тиристорного коммутатора через диоды, 3На фиг. 1 приведена конструктивная схема предлагаемого реле; на фиг, 2 — принципиальная электрическая схема реле,Она содержит подвижный магнитопровод 1,неподвижный магнитопровод 2, пружины 3,обмотки 4, шток б, мембрану 6, индуктивныйдатчик 7 положения, электродвигатель 8, манометрический чувствительный элемент 9, тиристорный коммутатор 10 и конденсаторыС, — С 6, тиристоры Т 1 — Та и диоды Д 1 — До.Реле работает следующим образом,Когда давление в системе превышает минимальное значение, магнитопроводы 1, 2 индуктивного датчика положения 7 разомкнутыи напряжение в основном падает на конденсаторах С, — С Напряжение на первичных и,следовательно, вторичных обмотках индуктивного датчика положения 7 невелико, поэтомутиристоры Т, — Т, закрыты, и электродвигатель 8 выключен. Когда давление в регулируемой системе снижается ниже минимальногозначения, под действием пружин 8 подвижныймагнитопровод 1 перемещается вниз, и напряжение на обмотках индуктивного датчика положения 7 резко возрастает.Под действием резко возросшего напряжения на вторичных обмотках индуктивного датчика положения 7 реле тиристоры Т, — Тз открываются и электродвигатель 8 включается.Так как напряжение возросло, увеличиваетсясила, удерживающая подвижный магнитопрсвод 1 в замкнутом положении. Поэтому раз 319929мыкание магнитопровода реле произойдет теперь при максимальном давлении,Таким образом, подключение первичных обмоток индивидуального датчика положения 7 через конденсаторы обеспечивает, с одной стороны, требуемый сдвиг фазы между управляющим и анодным током тиристоров, а с другой стороны, позволяет создать в предлагаемом реле давления двухпозиционную характеристику и скачкообразное изменение напряжения на его выходах.Предмет изобретенияДвухпозиционное реле давления, содержащее манометрический чувствительный элемент со штоком, конец которого размещен внутри неподвижного магнитопровода индуктивного датчика положения и связан с подвижным магнитопроводом, и управляющий блок, на пример тиристорный коммутатор, отличаюиееся тем, что, с целью повышения надежности, индуктивный датчик положения выполнен трехфазным, так, что параллельно его первичным обмоткам, соединенным с 10 сетью через конденсаторы, подключены тридополнительных конденсатора, а вторичные обмотки датчика подключены к управляющим электродам тиристорного коммутатора через диоды.15319929 тавитель Л. Панкова Редак Васильева. Абрамова Техред 3. Тараненк Гонч орректорь Типография, пр. Сапунов аказ 3787/8 Изд.1533 Тираж 473 ПодписиЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб д. 4/5 Смотреть
Возможные неисправности прибора
Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.
Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства
Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.
Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.
Механизмы реле
Основные элементы электромагнитного реле
Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.
Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
Почему только кнопочные?
При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.
Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2
Но об этом чуть позже
За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.
Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.
А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.
Кнопочные выключатели внешне напоминают обычные, только
внутри их конструкции имеется возвратная пружинка, которая после каждого
нажатия возвращает клавишу и контакт в исходное положение.
Есть и двухклавишные кнопки в одном корпусе.
Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.
Либо в зале – люстру и подсветку по периметру, плюс
отдельно бра.
Многие вместо специальных выключателей используют подпружиненные
кнопки для дверных звонков.
Импульсное реле для установки в распределительную коробку
Кроме тех моделей, которые устанавливаются в электрический щит, выпускаются навесные варианты реле. Такие приборы монтируются за подвесным потолком либо в распределительной коробке.
При их использовании легко переводится освещение в квартире с одноклавишных выключателей на импульсные реле. Для этого в монтажных блоках нужно поменять приборы для включения света на кнопки. Затем выполнить переключения жил кабелей в распределительном блоке.

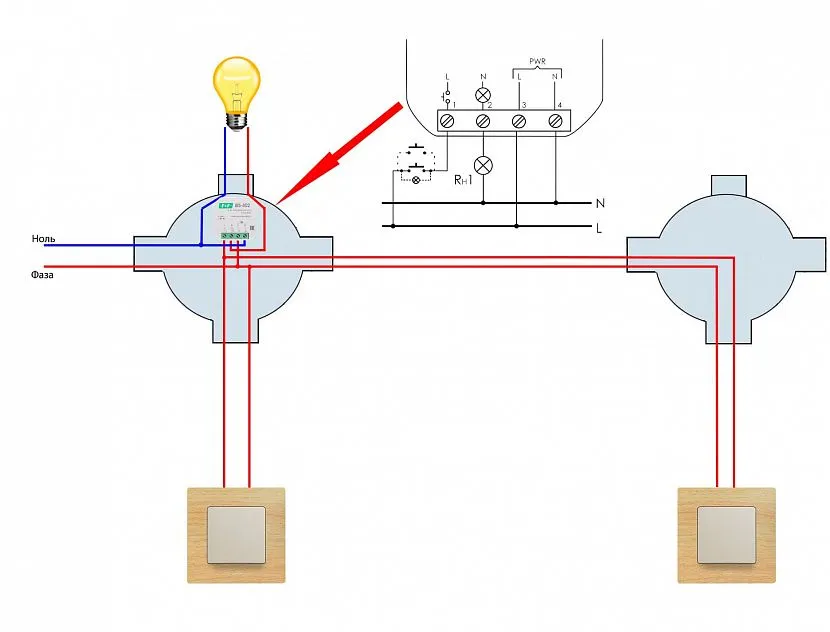

На рисунке показана схема подсоединения импульсного реле прямо в коробке, расположенной под потолком.
Схема подсоединения импульсного реле в распределительной коробкеИсточник svetosmotr.ru
Реле напряжения DigiTOP
Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.
Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.
При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.
Паспортная погрешность показаний максимум 5 Вольт.
Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.
Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.
Марка V-Protector – защищает только от скачков напряжения.
Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.
- нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
- одно и трехфазное исполнение
- номинальные токи от 16А до 63А
Схема подключения:
Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.
- срабатывает при превышении нагрузки по току
- номинальные токи от 32А до 63А
- если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
- на экран реле выводится как напряжение, так и нагрузка (в амперах)
Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.
Схема подключения аналогична вышеприведенным.
Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:
- подключается напрямую или в паре с контактором
- сколько модулей занимает в электрощитке
- номинальный ток
- наглядность и простота настроек и подключения
- температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
- функциональность (наличие тепловой защиты, защита по току)
- сечение провода для клеммных зажимов
- стоимость
ТИПЫ ПРОМЕЖУТОЧНЫХ РЕЛЕ
Питание схем защиты и автоматики осуществляется от специальных цепей оперативного тока. По типу оперативный ток может быть переменным или постоянным.
Источниками напряжения постоянного оперативного тока могут служить аккумуляторные батареи, батареи конденсаторов или выпрямительные устройства, шинки переменного опертока питаются напряжением от трансформаторов собственных нужд.
Поскольку работают промежуточные реле в цепях оперативного напряжения, в зависимости от его типа они производятся с катушками на постоянный и переменный ток.
РП – 23.
Данный тип промежуточного реле предназначен для работы в цепях постоянного напряжения. РП – 23 состоит из катушки напряжения с магнитным сердечником. Подвижной частью магнитной системы является якорь, который при подаче напряжения на катушку притягивается к сердечнику.
С якорем механически связана траверса, на которой закреплены четыре контактных мостика. Притягиваясь к сердечнику, якорь опускает траверсу, сжимая пружину, на которой она установлена. При этом происходит замыкание нормально разомкнутых контактов и размыкание нормально замкнутого.
Неподвижные контакты РП – 23 выполнены в форме уголков из тонких медных пластин. Каждый из уголков может быть установлен одним из двух способов. Благодаря этому можно получить четыре типа комбинаций вариантов контактных групп (р – группа на размыкание, з – группа на замыкание):
- 1 р, 4 з;
- 2 р, 3 з;
- 3 р, 2 з;
- 4 р, 1 з.
Такая инвариантность позволяет приспособить этот прибор к работе в составе любой схемы.
При размыкании создаётся два воздушных промежутка на каждый контакт, благодаря чему повышается их дугогасительная способность.
Это свойство важно при работе релейного аппарата в цепях отключения высоковольтных выключателей, соленоиды которых обладают большой индуктивностью и поддерживают напряжение электрической дуги при разрыве цепи.
РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В.
РП – 25.
Внутренняя схема электрических соединений промежуточного реле этого типа аналогична РП – 23. Катушка РП – 25 предназначена для работы на переменном напряжении. Варианты исполнения оснащаются катушками на напряжение 100 В, 127 В или 220 В.
Рабочий ресурс электромагнитного механизма промежуточных реле РП – 23 и РП – 25 составляет 100000 срабатываний. Контактная группа выдерживает 10000 циклов замыкания – размыкания с полной электрической нагрузкой по току и напряжению.
Простая инструкция: как установить и подключить РН
На фото реле напряжения мы видим коробку с визуально видимыми контактами, которые нужно подключить так, чтобы РН размыкало цепь при недопустимых параметрах тока. Местонахождение подходящих клемм для фазы и нулевого провода обозначены на корпусе устройства. Там же обычно имеется и мини-чертеж правильного подключения.
Для работы нам понадобится:
- Инструкция от производителя с принципиальной схемой;
- Автоматический выключатель;
- Реле напряжения;
- Монтажный провод сечением минимум 2,5 мм (лучше всего – медный одножильный);
- Отвертки (крестовые и плоские);
- Плоскогубцы (пассатижи) с кусачками;
- Индикатор или мультиметр;
- Острый нож;
- Дрель для сверления отверстий под крепление;
- Саморезы.
В процессе монтажа, соблюдаем простые рекомендации, чтобы продлить срок службы и не испортить дорогостоящий прибор:
Отключаем главный АВ, отвечающий за подачу тока. Проверяем полное его отсутствие с помощью специальных индикаторов. Точно соблюдаем инструкцию, входящую в комплект устройства.
У однофазного прибора три разъема с контактами, которые нужно правильно подключить.
Первоначально в схеме перед РН подключаем автоматический выключатель (АВ) для защиты прибора от тока короткого замыкания. Подключаем фазу и ноль к клеммам выключателя. На выходе – сам прибор. Ноль идет без нагрузки. Фаза – с автомата на РН после которого идет разводка проводки на электроприборы.
Размещаем устройство так, чтобы к нему был доступ для обслуживания и регулировки.
ТИПЫ ПРОМЕЖУТОЧНЫХ РЕЛЕ
Питание схем защиты и автоматики осуществляется от специальных цепей оперативного тока. По типу оперативный ток может быть переменным или постоянным.
Источниками напряжения постоянного оперативного тока могут служить аккумуляторные батареи, батареи конденсаторов или выпрямительные устройства, шинки переменного опертока питаются напряжением от трансформаторов собственных нужд.
Поскольку работают промежуточные реле в цепях оперативного напряжения, в зависимости от его типа они производятся с катушками на постоянный и переменный ток.
РП – 23.
Данный тип промежуточного реле предназначен для работы в цепях постоянного напряжения. РП – 23 состоит из катушки напряжения с магнитным сердечником. Подвижной частью магнитной системы является якорь, который при подаче напряжения на катушку притягивается к сердечнику.
С якорем механически связана траверса, на которой закреплены четыре контактных мостика. Притягиваясь к сердечнику, якорь опускает траверсу, сжимая пружину, на которой она установлена. При этом происходит замыкание нормально разомкнутых контактов и размыкание нормально замкнутого.
Неподвижные контакты РП – 23 выполнены в форме уголков из тонких медных пластин. Каждый из уголков может быть установлен одним из двух способов. Благодаря этому можно получить четыре типа комбинаций вариантов контактных групп (р – группа на размыкание, з – группа на замыкание):
- 1 р, 4 з;
- 2 р, 3 з;
- 3 р, 2 з;
- 4 р, 1 з.
Такая инвариантность позволяет приспособить этот прибор к работе в составе любой схемы.
При размыкании создаётся два воздушных промежутка на каждый контакт, благодаря чему повышается их дугогасительная способность.
Это свойство важно при работе релейного аппарата в цепях отключения высоковольтных выключателей, соленоиды которых обладают большой индуктивностью и поддерживают напряжение электрической дуги при разрыве цепи. РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В. РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В
РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В.
РП – 25.
Внутренняя схема электрических соединений промежуточного реле этого типа аналогична РП – 23. Катушка РП – 25 предназначена для работы на переменном напряжении. Варианты исполнения оснащаются катушками на напряжение 100 В, 127 В или 220 В.
Рабочий ресурс электромагнитного механизма промежуточных реле РП – 23 и РП – 25 составляет 100000 срабатываний. Контактная группа выдерживает 10000 циклов замыкания – размыкания с полной электрической нагрузкой по току и напряжению.
Особенности монтажа пускателя
Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.
Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.
Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.
Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.
Провода из меди до подключения нужно залудить. Если они многожильные, их концы перед лужением скручивают. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином
Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.
Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.
Промежуточное реле 220В
Такой прибор считается вспомогательным устройством и применяется в различных автоматических схемах, а также в управлении. Назначением реле промежуточного является функция разъединения в цепях контактов отдельных групп. Также оно может производить одновременное включение одной цепи и выключение другой.
Схемы включения реле 220В промежуточного бывают двух видов:
- По принципу шунта. В этом случае все питающее напряжение подается на обмотку реле.
- По серийному типу. Здесь обмотку механизма с катушкой выключателя соединяют последовательно.
В схеме реле, в зависимости от его конструктивного исполнения, могут присутствовать до трех обмоток на катушках.
Устройство реле
Независимо от вида контактора, его детали одинаковы. Данное устройство типовое, однако, герковые реле отличаются. Особенность в том, что все элементы соединены парой электродов. Типичная схема показывает, каким образом ток перемещается и переходит в магнитную силу, которая ответственна за достаточное движение пружины, чтобы контакты перемещались.
Каждое реле состоит из:
- Основания;
- Якоря;
- Катушки из витков провода;
- Контакты, которые могут быть подвижными и закрепленными.
Таким образом, все вышеперечисленные детали находятся на основании и крепятся к нему. Якорь присоединяется на основание пружиной так, чтобы получилась возможность данной детали поворачиваться. Обмотка провода является проводником тока и, когда в сети появляется электричество, оно проходит по всем виткам, в сердечнике формируется электромагнитное поле. Якорь, имея возможность двигаться, продвигается, и оба вида контактов соединяются.
Токи слабого значения управляют большими. В результате данных взаимодействий усиливаются показатели тока и напряжения. Подключить реле можно своими руками. При подключении внимательно смотрите на каждое обозначение на схеме.
Контакты реле.
В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые
(замыкающие),нормально замкнутые (размыкающие) илиперекидные .
3.1. Нормально разомкнутые контакты.
Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты
. При подаче напряжения реле срабатывает и его контактызамыкаются , замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.
3.2. Нормально замкнутые контакты.
Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты
. При подаче напряжения реле срабатывает и его контактыразмыкаются , размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.
3.3. Перекидные контакты.
У перекидных контактов при обесточенной катушке средний
контакт, закрепленный на якоре, являетсяобщим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.
Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.
К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.
В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью
, а место перехода тока из одной контактной поверхности в другую называетсяэлектрическим контактом .
Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения
будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.
В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта
. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.
В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.
Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды
, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.
В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.
Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.
