Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Выбор инструментария для монтажа силового кабеля в земле

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Транспортировка кабеля и подготовка его к прокладке

   Правильно организованная транспортировка кабелей гарантирует их сохранность, а следовательно, долговечность эксплуатации кабельных линий. В пределах складских площадок перекатку барабанов выполняют вручную, при этом оба конца кабеля надежно прикрепляют к барабану. Барабаны с кабелем перекатывают по направлению намотки кабеля, обозначенного стрелкой на барабане. Нарушение этого правила вызывает ослабление намотки кабеля на шейке барабана и распускание витков.

   Доставку кабеля и материалов (труб, блоков и т. п.) к месту работы производят, как правило, до начала работ. При перевозке или перемещении барабанов с кабелем необходимо принять меры, предотвращающие повреждение барабана и кабеля. Перед транспортировкой и прокладкой барабаны с кабелем подвергают проверке, которую начинают с внешнего осмотра, проверяют целость обшивки барабана, болтов, скрепляющих барабан. А так же заделку концов кабеля и сохранность металлических втулок (у отверстия) на щеках барабана, заводскую маркировку на внешней стороне щеки барабана и паспорт кабеля, заделку концов кабеля. Результаты осмотра оформляются актом, который впоследствии прилагается к исполнительной документации кабельной линии. Кабели, не прошедшие входного контроля, прокладке не подлежат.

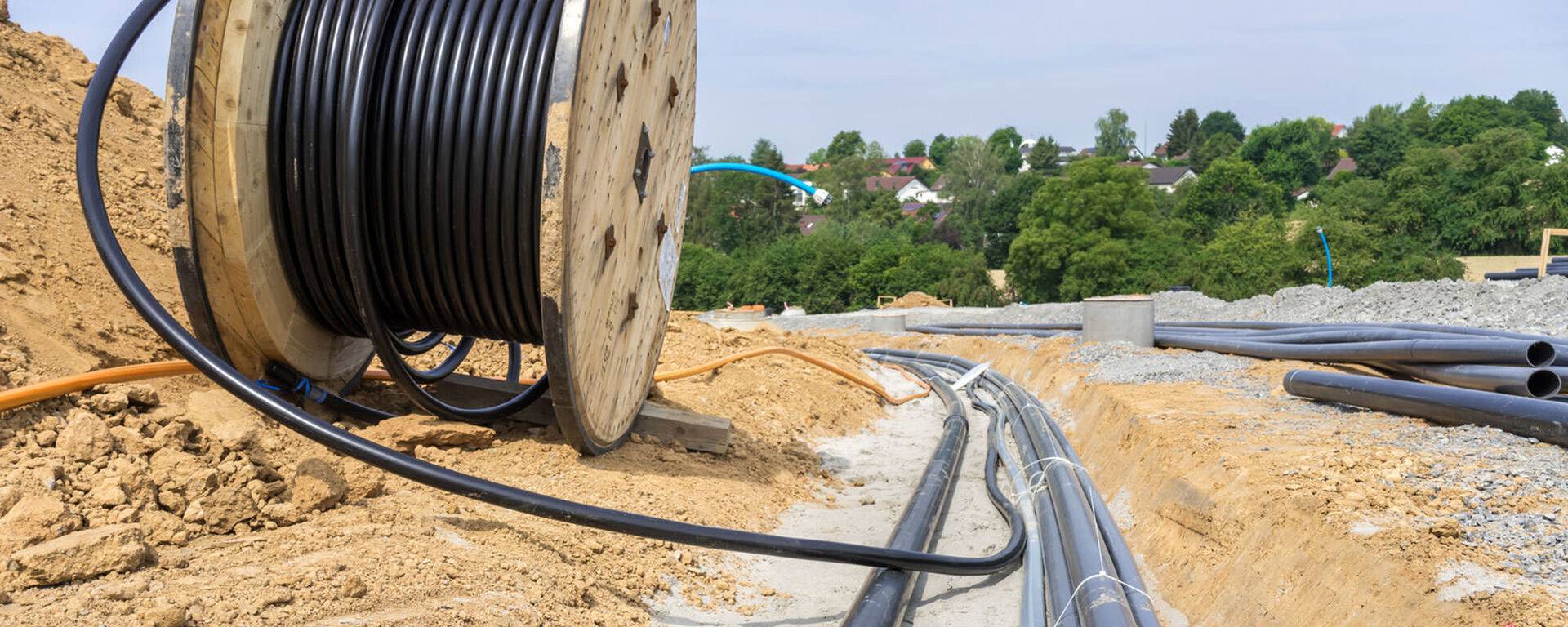

  Прокладка кабеля в земле, транспортировка кабеля

   Барабаны с кабелем во избежание возможной порчи кабеля нельзя сбрасывать с автомашины, кабельных тележек, транспортеров.  Их рекомендуется хранить под навесом. Допускается хранение кабеля и на открытом воздухе (сроком до 1 года) в обшитых досками барабанах. Кабели с пластмассовой изоляцией без наружного покрова в незашитых барабанах хранить на открытом воздухе не следует. Их следует хранить с герметически запаянными концами. Для предохранения нижней части барабана от возможного затопления во время дождей барабаны устанавливают на деревянные подкладки. Транспортировку, разгрузку и перемещение барабанов с кабелем производят только в вертикальном положении.

Особенности труб из ПНД

Особенности применения труб из ПНД:

  • У труб ПНД очень простой монтаж;
  • Для прокладки кабелей электрических сетей подходят трубы с гофрой;
  • Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
  • Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
  • У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

  • Высокий срок службы (изготовители заявляют 50 лет);
  • Для соединения отдельных труб не требуется сварка;
  • Легкая конструкция;
  • С течением времени изделие не теряет свои эксплуатационные характеристики;
  • На трубы ПНД внешние факторы не оказывают негативное воздействие;
  • Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
  • Широкий диапазон рабочих температур — от -25 oC до +70o>C;
  • Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
  • Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

  1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
  2. В местах укладки трубы необходимо нанести разметку.
  3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
  4. Затем идет прокладывание самой трубы.
  5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
  6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
  7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Правила и технология укладки подземных электрических коммуникаций

Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:

Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.

Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.

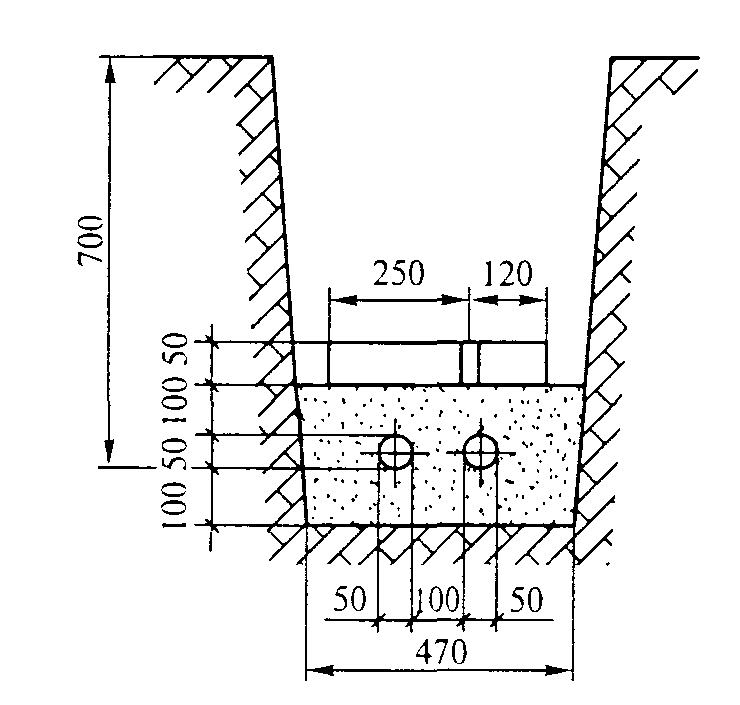

  • При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
  • Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.

Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

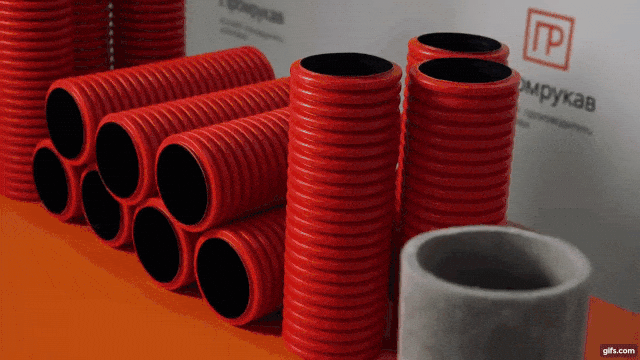

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

  • Легкие (допустимое давление — 0.25 МПа);
  • Среднелегкие (допустимое давление — 0.4 МПа);
  • Средние (допустимое давление — 0.6 МПа);
  • Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

  • «Л» — легкая;
  • «СЛ» — среднелегкая;
  • «С» — средняя;
  •  «ОС» — среднеоблегченная;
  • «СТ» — среднетяжелая;
  • «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Рытье траншеи под кабель – расстояния и размеры

Проблемы и ошибки

Самые распространенные ошибки и чего нельзя делать:

  1. Закапывать в траншею кабель, не предназначенный для наружной прокладки.
  2. Копать траншею вплотную к фундаменту.
  3. Делать глубину траншеи менее 900 мм.
  4. Не обустраивать песчаную подушку.
  5. Не утрамбовывать песок, укладывая провод на рыхлый грунт.
  6. Укладывать кабель кольцами.
  7. Использовать силикатный или пустотелый кирпич для защиты.

Все перечисленные ошибки можно исправить, если заранее придерживаться правильной технологии укладки кабеля.

  • Скачать бланк акта приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма 14а)
  • Скачать пример типового проекта прокладки кабеля
  • Скачать типовую технологическую карту на кабель

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

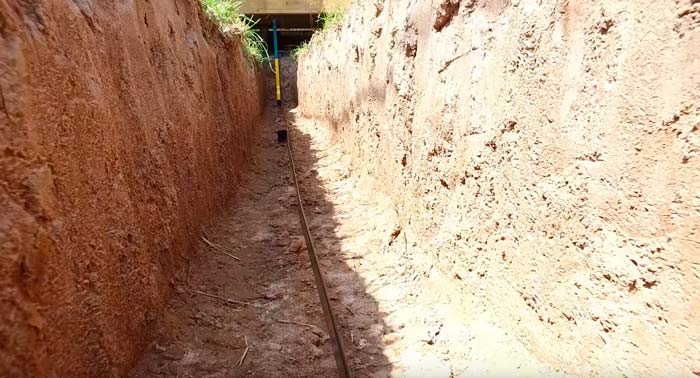

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2
Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

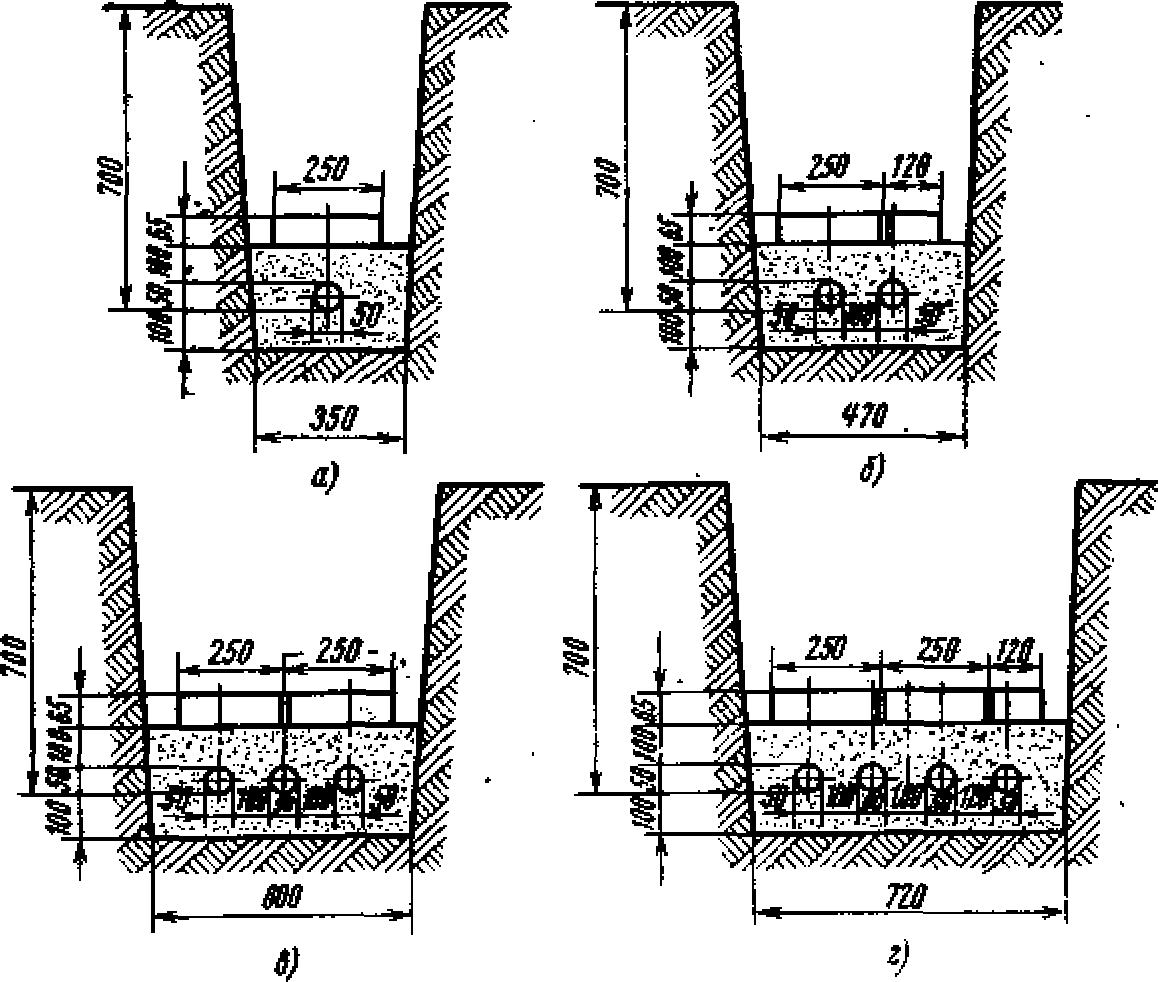

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3
С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Ошибка №4
Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

вводного кабеля

кабеля на видеодомофон

уличного освещения

питание автоматики откатных ворот

2.3.31

При сооружении кабельных линий в районах
многолетней мерзлоты следует учитывать физические явления, связанные с природой
многолетней мерзлоты: пучинистый грунт, морозобойные трещины, оползни и т. п. В
зависимости от местных условий кабели могут прокладываться в земле (в траншеях)
ниже деятельного слоя, в деятельном слое в сухих, хорошо дренирующих грунтах, в
искусственных насыпях из крупноскелетных сухих привозных грунтов, в лотках по
поверхности земли, на эстакадах. Рекомендуется совместная прокладка кабелей с
трубопроводами теплофикации, водопровода, канализации и т. п. в специальных
сооружениях (коллекторах).

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

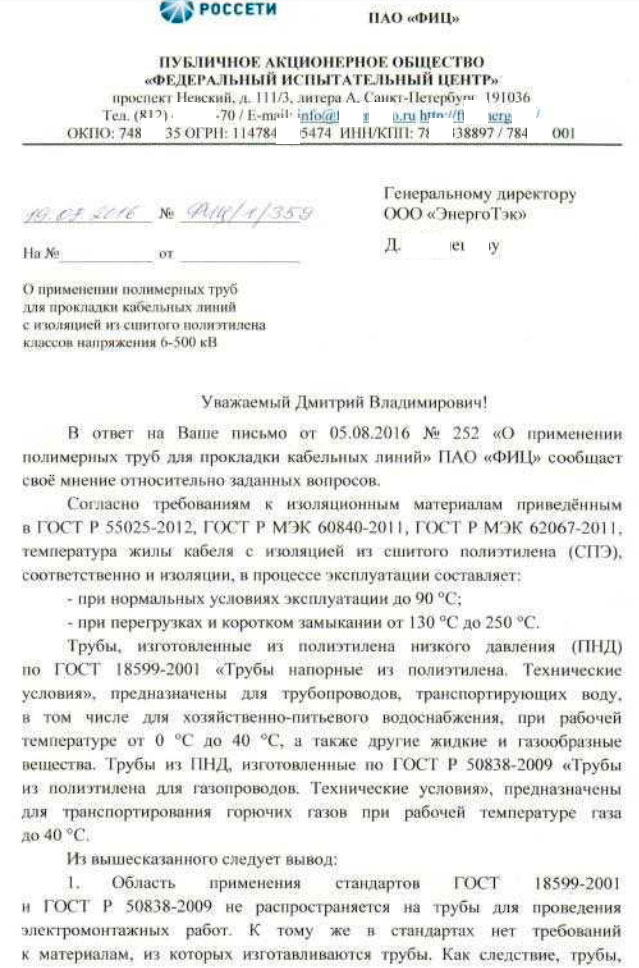

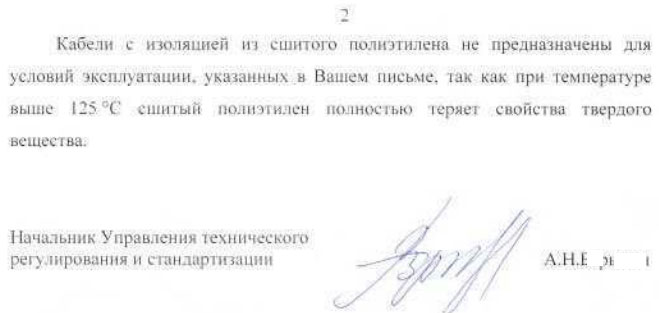

Письма о применении труб ПНД

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Инструкция по укладке кабеля под землей

Начальный этап предполагает следующие действия:

  1. В администрации населенного пункта получают план участка с существующими подземными коммуникациями.
  2. Ориентируясь на чертеж, разрабатывают свою схему прокладки линии с привязкой ее к стационарным объектам.
  3. С помощью колышков и бечевки выполняют разметку на участке.

Рытье траншеи

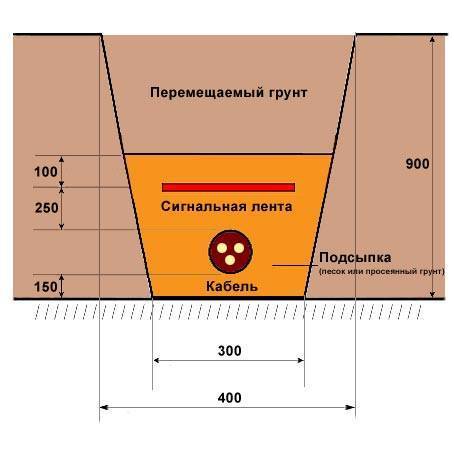

Ширину траншеи подбирают с учетом следующих нормативных требований:

  • расстояние между кабелями составляет 10 см;
  • песчаная подушка выходит за пределы крайнего проводника на 10 см.

Глубина траншеи – на 200 мм больше нормируемой отметки заложения линии, т.е.:

  • на газоне – 0,9 м;
  • под дорогой – 1,2 м.

Выкопав траншею до нужной глубины, действуют в таком порядке:

Очищают дно от крупных корневищ, камней, стекла и прочего мусора. Все это может повредить кабель. Насыпают слой песка толщиной 20 см. Он исключает повреждение оболочки и благодаря своим дренажным свойствам отводит влагу. Трамбуют песок, обильно смачивая водой (лучше делать это послойно), чтобы его толщина составила 15 см. Без этого подсыпка просядет и под некоторыми участками кабеля образуются пустоты, что приведет к его локальному перегреву. Неравномерное распределение температур приведет к деформации изделия с последующим повреждением изоляции. Укладывают проводник на песок по волнообразной траектории. Так обеспечивают требуемый ПУЭ запас по длине в 2%, исключающий разрыв изделия при подвижках грунта. Проводят контрольное измерение сопротивления изоляции между жилами и оболочкой. Для этого нужен мегаомметр. Сверху насыпают слой песка толщиной 20 см. Его тоже увлажняют и трамбуют, чтобы высота подушки составила 15 см. Насыпают 15 см земли

Тоже трамбуют

Кладут пластиковую сигнальную ленту оранжевого цвета с надписью «Осторожно, кабель!». Если в траншее лежит несколько проводников, используют 2 или 3 предупреждающих пластика, чтобы они выходили за пределы крайних линий на 5 см

Закапывают траншею

Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке.

Расстояние в 25 см от сигнальной ленты до кабеля тоже установлено нормативами. Оно немного превышает длину штыка лопаты.

В трубе

Кабели без брони помещают в трубы из следующих материалов:

  • стали;
  • ПНД;
  • ПВХ;
  • асбеста.

Если трасса делает повороты, вместо трубы применяют пластиковую гофру с двойной стенкой. Выпускают 2 вида таких изделий:

  • красные или черные – для силовых кабелей;
  • синие – для сигнальных (слаботочных).

Преимущество прокладки в футляре заключается в возможности замены перегоревшего кабеля без вскрытия траншеи.

Нельзя применять:

  • металлорукава;
  • полипропиленовые трубы;
  • канализационные.

Диаметр футляра подбирают так, чтобы провод занимал в нем не более 40% объема.

Под дорожками

Укладки кабеля под территориями с повышенной нагрузкой стараются избегать. К таковым относятся:

  • пешеходные дорожки;
  • автостоянки и подъездные пути;
  • детские площадки.

Если обойти подобный участок нельзя, провод помещают в толстостенную стальную трубу.

Ввод кабеля в дом

ПУЭ запрещает делать ввод кабеля в частный дом под фундаментом, т.к. тот может дать усадку и повредить линию. В конструкции пробивают отверстие, в которое нужно заложить стальную трубу со стенкой в 3–5 мм. Это удобнее делать на этапе заливки фундамента.

По диаметру гильза в 3 раза превышает кабель.

Трубу располагают с небольшим уклоном наружу, чтобы в дом не затекала вода.

После монтажа кабеля трубу закрывают специальными уплотнителями или заполняют несгораемым материалом, например асбестовым шнуром.

Оболочку провода подключают для заземления к PE-шине в распределительном щите, соединенной с врытыми в грунт электродами. Это обеспечит сброс наведенного электричества в почву.

Как ввести в дом

Ввод в дом кабеля, проложенного под землей можно сделать несколькими способами, но просто проводить его через фундамент ПУЭ не разрешает. Есть другие методы:

  • В  доме с подвалом на ленточном фундаменте делают дырку, в нее замуровывают кусок металлической трубы. Края труб должны немного выступать за границы фундамента. В эту трубу протягивают кабель, оставшееся пространство герметизируют. Можно использовать замоченную в цементном молоке ветошь, залить монтажной пеной, излишки ее обрезать, затем замазать цементным раствором.

  • В месте, где подземный кабель подходит к дому установить изогнутую металлическую трубу, через нее пропустить кабель. На требуемой высоте ввести провода в дом через стену. Тут надо будет следить за радиусом изгиба — он должен быть не менее 0 диаметров наружной оболочки. Так что сгибы под прямым углом недопустимы.

  • Если фундамент свайный, все проще, траншею тянут до места ввода, в полу делают отверстие, через которое вводят питающую линию.

  • Если фундамент мелкозаглубленный, можно провести трассу под ним. Под фундаментом проложить металлическую трубу, в нее пропустить кабель. Расстояние между кабелем и нижним краем фундамента в этом случае — 50 см. Меньше нельзя из-за возможных подвижек грунта или «оседания» строения.

Прокладка кабеля в земле требует внимания

Очень важно не повредить во время работ изоляцию, иначе придется все переделывать заново

Прокладка электрокабеля подземным способом: требования ПУЭ

Как проложить трассу?

Планируя электротрассу под землей, следует придерживаться таких основных нюансов:

  1. Избегать пересечений с другими кабелями. В случае, когда такой возможности не имеется, то расстояние от кабеля до кабеля должно составлять не меньше 15 см. При этом в области пересечения на кабеля следует надеть специальные жесткие футляры, которые обычно делаются из водопроводных пластиковых труб. На кабель, который был проложен ранее можно надеть просто распиленную асбестовую трубу, после чего соединить ее при помощи скотча или стяжек.
  2. Пересекая водопроводные, канализационные, газовые трубы, необходимо соблюдать расстояние до кабеля, которое должно быть не меньше 50 см, в случае если укладка идет без защитной оболочки. И достаточно будет 25 см при наличии оболочки. Защитная оболочка при этом должна выходить на два метра в две стороны от мест пересечения.
  3. В случае, если прокладка кабеля необходима вдоль трубопровода или вдоль канализации, газовых труб, то расстояние от них должно быть как минимум один метр, а в случае прокладки с использованием труб это расстояние можно свести к 25 см.
  4. Когда подземная электротрасса будет проходить по всей длине теплотрассы, то расстояние не должно быть меньше двух метров, при этом теплотрасса должна иметь хорошее изоляционное покрытие.
  5. По периметру следует обходить площадку в том случае, если необходима парковка. А если обойти ее не получается, то трассу следует прокладывать или же немного глубже, или же при прокладке использовать жесткие футляры.
  6. Большие деревья нужно тоже обходить по кругу, радиус которого должен составлять не менее двух метров. Другой вариант — проложить трассу таким образом, чтобы до ствола дерева было хотя бы два метра. Можно еще на необходимой глубине под деревом проложить трубу длиной около двух метров, сквозь которую и будет проведен кабель.
  7. От места укладки кабеля ближайших до кустарников расстояние должно составлять не меньше 75 см.
  8. В случае, когда прокладка кабелей осуществляется вдоль фундамента дома, расстояние от него должно составлять не меньше 0,6 м.

Далее следует провести проверку соответствия требованиям, и можете приступать к созданию траншеи.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
