Способы прокладки газопроводов к частному дому

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

  • низким — до 0,05 кгс/см2;
  • средним — до 0,05 до 3,0 кгс/см2;
  • высоким — до 6 кгс/см2;
  • очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

  1. приготовления еды в расчёте на 1 человека в месяц;
  2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
  3. индивидуальное отопление жилых помещений и хозяйственных построек;
  4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

  1. Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
  2. Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
  3. Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
  4. При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
  5. Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
  6. Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
  7. Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
  8. Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
  9. Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Надземные и подземные газопроводы: устройство и особенности прокладки

Прокладка газопровода — это довольно сложный, с технической точки зрения, процесс, который должен проводиться специально обученными людьми. На сегодняшний день существует несколько способов монтажа газопроводных коммуникаций. Сами газопроводы классифицируются по некоторым важным параметрам, которые стоит рассмотреть.

Газопроводы прокладываются наземным или подземным методом, при этом используются разные типы труб

Прокладка трубопроводов

Согласно СНиП, магистральные трубопроводы следует прокладывать подземно. В качестве исключения при необходимости (переходы через естественные и искусственные препятствия) допускается прокладка трубопроводов по поверхности земли в насыпи или на опорах. Допускается совместная прокладка нефтепроводов (нефтепродуктопроводов) и газопроводов в одном техническом коридоре.

Выбор трассы трубопроводов должен производиться по критериям оптимальности, при этом в качестве таких критериев принимают затраты на сооружение, техобслуживание и ремонт трубопровода при эксплуатации, учитывая и затраты по обеспечению охраны окружающей среды. Кроме того, учитывается металлоёмкость, безопасность, заданное время строительства и наличие дорог.

  Внутрипольный конвектор своими руками

Прокладка магистральных трубопроводов не допускается в населенных пунктах, сельскохозяйственных и промышленных предприятиях, на аэродромах и железнодорожных станциях, а также в пределах морских и речных портов и пристаней.

Также не разрешается прокладка магистральных трубопроводов в тоннелях железных и автомобильных дорог, в тоннелях совместно с электрическими кабелями и кабелями связи и трубопроводами иного назначения. Также запрещена прокладка трубопроводов по мостам железных и автомобильных дорог.

Ещё одним исключением является прокладка газопроводов диаметром до 1000 мм и нефтепроводов (нефтепродуктопроводов) диаметром до 500 мм по несгораемым мостам автомобильных дорог отдельных категорий. При прокладке трубопроводов по таким мостам, где проложены ещё и кабели связи, требуется согласование с Министерством связи России.

Минимальное расстояние от оси подземных (или наземных в насыпи) трубопровода до населенных пунктов, отдельных сельскохозяйственных и промышленных предприятий, зданий и сооружений, а также иных инфраструктурных объектов, рассчитывается в зависимости от класса и диаметра трубопровода и составляет от 10 м (кабели междугородной связи и силовые электрокабели) до 3000 м (от нефтепроводов до водозаборов). Допустимые расстояния указаны в части 3 СНиП 2.05.06-85 (СП. 36. 13330. 2012 -актуализированная редакция)

Заглубление трубопроводов до верха трубы следует принимать не менее 0,8 метра при диаметре трубы менее 1000 мм, и 1 метр при диаметре 1000—1400 мм (также при прокладке трубы в песчаных барханах, на пахотных и орошаемых землях).

В скальных грунтах и болотистой местности при отсутствии проезда транспортных средств глубина заглубления должна составлять не менее 0,6 м.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

  • подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
  • коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
  • атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.

Почему выгодно эксплуатировать трубы из полиэтилена

Прокладка газопровода из синтетических полиэтиленовых труб обеспечивает транспортировку топлива не хуже, чем конструкции, изготовленные из прочного металла. Стальные трубы универсальны, поэтому используются для создания любого вида. Плиэтилен может быть задействован только для подземных систем. Популярен полиэтилен ввиду стоимости.

Достоинства:

  1. Стойко переносят агрессивное воздействие окружающей среды: перепадам температуры, появлению и распространению коррозии
  2. Легкий монтаж. Если возникает необходимость подогнать трубу посредством резки, то материал это позволяет
  3. Не нужно создавать дополнительную защиту от воздействия иных химических элементов
  4. Не проводит электрический ток, что позволяет сократить риск возникновения аварийной ситуации
  5. Благодаря гладким внутренним стенкам, увеличивается пропускная способность, сокращает вероятность возникновения засоров
  6. Вес конструкции на порядок меньше, чем металлический вариант, что облегчает транспортировкиу и хранения
  7. Средний срок эксплуатации составляет 50 лет.

Рис 8. Полиэтиленовые трубы

Несмотря на выше перечисленные преимущества, есть ряд ограничений, которые надо учитывать перед выбором:

  1. Не рекомендуется использовать в регионах, где в холодный период времени температурных режим может опуститься ниже -45 градусов
  2. Если необходимо транспортировать газ в сжиженном состоянии
  3. В районах, где существует угроза возникновения землетрясений амплитудой выше 7 баллов
  4. Если планируется сконструировать надземную конструкцию
  5. Если он будет проходить поблизости автомагистрали или железнодорожных путей
  6. Когда планируется транспортировать газ из наружной или внутренней системы.

Альтернативным, хорошим вариантом является эксплуатация труб из стали. Если выполнять все требования и правила в процессе эксплуатации, этот материал надолго сохранит надежность и не подастся деформации. Стальные – это универсальный вариант, подходящий для любого вида систем.

Рис 9. Устройство полиэтиленовой трубы

Монтаж наружных газопроводов

Монтаж наружных газопроводов включает установку всех узлов, находящихся вне помещения. Газопровод может предназначаться для подведения природного газа к котельному оборудованию. При производстве работ учитываются требования СНИП и ГОСТ.

Требования к наружным газопроводам, виды газопроводов

Наружные газопроводы могут быть наземными и подземными. Тип газопровода выбирается, исходя из показателей территории:

  • рельефа;
  • наличия естественных преград;
  • химической активности пород;
  • типа грунта.

К укладке наружных газопроводов предъявляются следующие требования:

  1. Монтаж наружных газопроводов производится, помимо государственных стандартов, в соответствии с инструкцией завода-изготовителя.
  2. При монтаже должна быть исключена возможность засорения труб.
  3. Подъем и укладка наземных газопроводов осуществляется после проверки сварных швов.
  4. После укладки газопровода в траншеи проверяются соблюдение всех проектных показателей.

Для каждого типа газопровода установлены минимальные расстояния до зданий, сооружений, наличия транспортных узлов, жилых домов. Эти параметры определяются в зависимости от давления газа в трубе.

Монтаж оборудования котельных

Газовые котельные оснащаются специальными котлами. Монтаж оборудования котельных включает следующие этапы:

  • проектные работы. Производится расчет необходимой мощности оборудования и проектирование его расположения. Проектированием в ЗАО “Востокметаллургмонтаж-1” занимаются квалифицированные инженеры;
  • установка оборудования включает монтаж котла, дополнительного оборудования, насосов, автоматики и т.д. Важным условием является правильная сборка оборудования, согласно чертежам и проектам;
  • подключение коммуникаций. Котел подключается к газопроводу;
  • настройка и запуск оборудования. На этом этапе происходит проверка котла, соединений, газопровода. Здесь же проходит тестирование на неисправности, и производятся пусконаладочные работы.

Монтаж газопроводов и оборудования котельных является комплексной работой, требующей внимания и соответствующей квалификации. К газопроводам предъявляются повышенные требования по безопасности и качеству, особенно это касается сварки труб и установки запорной арматуры.

Специалисты ЗАО “Востокметаллургмонтаж-1” обладают необходимыми знаниями для монтажа газопроводов. В подтверждение квалификации работников компания предоставит сертификаты и аттестаты. Мы производим весь комплекс работ по газификации промышленных и жилых зданий.

Виды прокладки газопровода

Проектирование газопроводов выполняют с учетом результатов инженерных изысканий, проводимых в соответствии с СП 47.13330.2016. Проектирование газопроводов в условиях, отнесенных к особым, осуществляют в соответствии с СП 62.13330.2011 (подраздел 5.6).

Выбор условий прокладки газопровода и расстояния по горизонтали и вертикали от газопровода до сетей инженерно-технического обеспечения, а также зданий, сооружений, естественных и искусственных преград предусматривают с учетом СП 62.13330.2011.

При необходимости перехода подземного газопровода в надземный нормативное расстояние от выхода газопровода из земли до зданий и сооружений принимают как нормативное расстояние для подземного газопровода соответствующего давления в соответствии с СП 62.13330.2011.

В местах пересечения газопроводов с дренажными трубами на последних предусматривают герметизацию отверстий и стыков на расстоянии по 2 м в обе стороны (в свету).

Глубину прокладки подземного газопровода принимают в соответствии с СП 62.13330.2011 (подраздел 5.2).

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Заказчик должен представить, кроме технических документов, следующую информацию:

  • что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
  • предположительные варианты расположения всех подключаемых приборов;
  • сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
  • пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

  • газовые трубы в жилых комнатах не устанавливают;
  • задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
  • система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
  • в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.


Проверка качества работ

Баллоны

Автономной газификацией может быть также баллоны – их размещают в независимом помещении, которое может быть как обособлено от дома, так и примыкать к нему

Важно, чтобы в него был отдельный вход. Не советуют заносить баллоны в дом – это опасно! Внутри комната должна быть обита устойчивыми к огню материалами

Также здесь обустраивается принудительная вентиляция. Нагревать и отапливать это помещение нельзя, также как и использовать здесь открытый огонь. Иногда баллоны хранят в металлическом контейнере снаружи дома. Это используется хозяевами небольших летних дач, проживание на которых связано с минимальными потребностями в топливном ресурсе.

Какие бывают пластиковые трубы

  1. Поливинилхлоридные, или ПВХ, трубы являются наиболее известными. Их распространение на рынке обусловлено во многом их доступной ценой, ведь они сравнительно дешевые. Правда, в процессе использования в результате химического разложения эти изделия выделяют токсичный хлорэтилен. По этой причине они непригодны для использования в системах водоснабжения. Для канализационных приспособлений эти трубы подойдут в качестве дешевого аналога чугунным. Являясь легкими и дешевыми, они заменят своих предшественников без проблем.
  2. Полиэтиленовые трубы являются более выгодным вариантом, особенно для тех, кто хочет устроить систему холодного водоснабжения. Материал этих труб в изолированном виде является устойчивым. Температура жидкостей или газа, которую могут переносить эти изделия, достигает -25 градусов. Это намного меньше, чем у других аналогов из пластика. К сожалению, в неизолированном виде полиэтиленовые трубы теряют прочность и, следовательно, свою эффективность. Подводя итог, следует сказать, что этот вид труб подходит, только будучи в изолированном виде и только для холодных условий передачи.
  3. Металлополимерные трубы являются аналогом предыдущих, однако полиэтиленовый слой находится в глухой изоляции. Выгода покупки заключена как раз в многофункциональности этого вида.
  4. Полипропиленовые трубы являются одним из самых продвинутых вариантов на современном рынке пластиковых труб. Дело в том, что полипропилен является химически малоактивным. Поэтому ему не нужна изоляция. То есть он обладает высокой устойчивостью к внешним воздействиям, а значит, допустим к использованию в различных условиях.

Невысокая теплопроводность полипропилена не дает образовываться конденсату, а значит, транспортировка газов или жидкостей через подобные трубы не повреждает само передаваемое вещество. Также можно изготовить трубы любой длины и диаметра, поэтому они пригодны для действий любых масштабов.

Преимущества использования в прокладке газопровода

Подключение к устройству

Свое место пластиковые трубы получили в строительстве газопроводов, обладая массой достоинств:

  • Трубы из пластика готовы прослужить намного дольше металлических.
  • Они не взаимодействуют с почвой и не проводят ток, что допускает их катодную незащищенность.
  • По своей массе газовые трубы, состоящие из полиэтилена, легче металлических в разы, поэтому строительство газопроводов протекает быстрее.
  • Цены на такие трубы ниже, поэтому строительство газовых труб из полиэтилена намного выгоднее.
  • Замена пластиковых газовых труб осуществляется быстрее, благодаря доступности и легкости монтажа новых. И это еще один плюс, так как в случае выхода из строя чугунных труб, без газа могут на недели остаться десятки и сотни людей.

Газовые полиэтиленовые трубы имеют низкое давление (далее ПНД). Они способны транспортировать воду и газ на любые расстояния. Трубы ПНД транспортируют природный газ от магистрали до вашей квартиры. Их также применяют для строительства подземных газопроводов, по ним протекают горючие газы. Это, с одной стороны, транспортировка топлива, а с другой стороны – сырья.

Использовать можно как в бытовой, так и в промышленной отрасли. Сейчас трубы из полиэтилена низкого давления занимают примерно 90 процентов от всех газопроводных систем. Стоить отметить, что при подаче газа через трубу звук изолируется. Пластиковые трубы для газопровода имеют эстетический вид.

Особенности монтажа

У монтажа пластиковых труб существуют свои секреты. Гибкость и высокая пригодность для скрытой прокладки облегчают работу. Однако при установке стоит учитывать их малую прочность, тепловое расширение и чувствительность к ультрафиолетовому излучению.

Ассортимент пластиковых труб широк

Чем меньше в вашей системе будет соединений, тем прочнее и дешевле будет ваша система. Газовые трубы из полиэтилена необходимо устанавливать в специальных условиях, при которых отсутствуют любые внешние воздействия. Для увеличения безремонтного срока следует планировать сеть из газовых труб одного материала. Иначе на стыках будут образовываться различные трещины и зазоры.

Для того чтобы не повредить материал, соединять элементы следует сваркой. Неустойчивые к солнечному свету трубы следует прокладывать в темных местах для их долговечности. Впрочем, определить, сколько прослужат газовые трубы, можно еще на этапе монтажа, так как если какой-либо материал сделан из некачественного сырья или уже поврежден, то при сборке системы начнут возникать проблемы.

Правила и технология

Создание – это длинный процесс, который разделяют на несколько этапов с соблюдением норм, техники безопасности и иных аспектов. Включается подготовительная стадия, на которой осуществляется разработка плана со всеми необходимыми работами. Это первый этап, являющийся основой для проведения монтажа труб. Разработанная схема должна содержать информацию о климатически условиях, какой грунт присутствует, разметка участка, где планируется его внедрить.

На втором этапе происходит установка системных коммуникаций для будущего газопровода с последующими пусконаладочными работами.

Третий этап является заключительным, где происходит проверка и контроль смонтированной системы. Как правило, перед запуском происходит ее тестирование, все ли элементы герметично соединены между собой во избежание возможных утечек. Проверка гидравлики должна быть сделана только после того, как будут зафиксированы все составляющие элементы.

Еще один аспект, заслуживающий внимание, это огнеопасность конструкции, поэтому поблизости категорически запрещается начинать строительные работы иных объектов. Как правило, охранная зона обозначается специальными столбиками

Рис. 10 Схема монтажа

Как прокладываются подземные системы

Весь процесс осуществляется под верхним слоем земли, о чем несложно догадаться из названия. Предварительно, специалисты должны вырыть и подготовить специальные траншеи на участке. Учитывается глубина подготовленной системы каналов, а также коммуникаций. Глубина каждой траншеи не должна быть менее 0,8м.

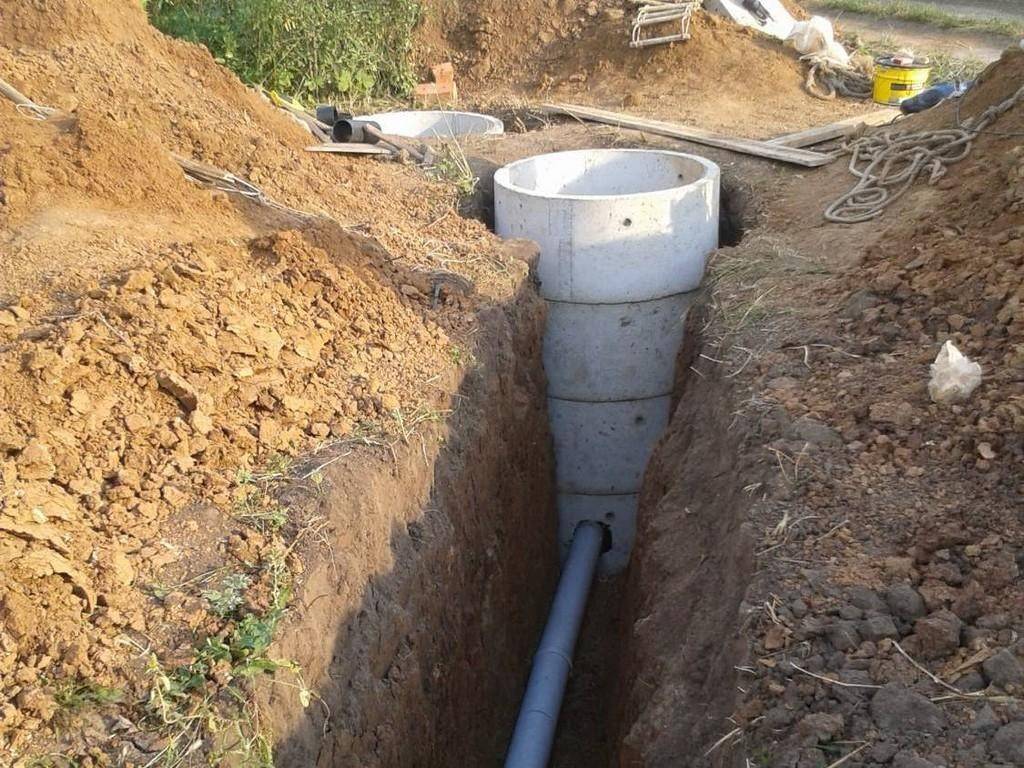

Рис 5. Подземная прокладка

Выбирая местность, учитывается расстояние, на котором расположены жилые объекты и другие коммуникации (электросети, водоснабжение). Не рекомендуется располагать его, если поблизости есть посадки из деревьев. Некоторые растения имеют толстую и прочную корневую систему, способную нанести механические повреждения конструкции.

Также потребуется учитывать следующие аспекты:

  1. Минимальное расстояние между коммуникациями составляет 0,2м
  2. Если на местности встречаются установленные коллекторы, прокладка газопровода осуществляется в футляре
  3. Расположение его должно быть выше, чем другие магистрали
  4. Футляры располагаются после пересечений, а расстояние занимает минимум 0,2м
  5. Концы футляров обрабатываются посредством специальных гидроизоляционных материалов.

В качестве альтернативного варианта допускается использование прокладки без траншей. Он позволяет сократить материальные расходы. Также стоит выделить следующие достоинства:

  1. Позволяет сэкономить деньги при создании качественного газопровода
  2. Экономит время на возведение.

Подземная прокладка является самым безопасным вариантом, но для ее эксплуатации потребуется затратить больше финансовых активов.

Монтаж автономного газопровода

Если владелец участка хочет сократить расходы на монтаж автономного газопровода, он может самостоятельно вырыть котлован для газгольдера. Но сделать это необходимо в точном соответствии с проектом. Все остальные работы лучше доверить специалистам, чтобы все было проделано в полном соответствии с требованиями безопасности.

При установке автономной газовой системы следует использовать наружную прокладку труб, для соединения отдельных участков применяют только неразъемные соединения

Все газовые трубы следует прокладывать только открыто, их нельзя прятать под стяжкой, фальш-панелями или другими декоративными элементами. Тщательно следует продумать план разводки труб для сжиженного газа. Не допускается проводить такие коммуникации транзитом через жилые помещения, через кухню или другие подсобные помещения, в которых уже установлены (или будут установлены) приборы, которые работают на сжиженном газе.

Основание для газгольдера должно быть ровным и прочным, для него устраивают песчаную подушку, на которую кладут бетонную плиту подходящих размеров

Еще один категорический запрет, связанный с монтажом газовых труб — разъемные соединения. Разумеется, разъемы необходимы в начале сети, т.е. там, где сеть подключена к баллонам или газгольдеру. И в конце, при соединении трубы с котлом или колонкой также необходимо поставить разъем.

Чтобы сократить расходы на монтаж автономного газопровода, можно самостоятельно выкопать котлован для подземного газгольдера, но при этом обязательно нужно следовать проектной документации

Газовый котел нужно установить в отдельном помещении — котельной. Ее площадь должна быть не менее 15 куб. м. В помещении необходимо сделать окно, площадь проема которого составляет не менее половины кубического метра. Такое отверстие в наружной стене создаст выход для взрывной волны в случае аварии. Если газ взорвется в помещении с глухими стенами, все здание может серьезно пострадать.

На входе в котельную следует поставить дверь, которая открывается наружу. Еще один момент, которым нельзя пренебрегать — вентилирование помещения котельной. Приток свежего воздуха должен быть постоянным, чтобы обеспечить горение газа. Необходимо обеспечить достаточно хороший воздухообмен, чтобы газ не концентрировался в помещении с открытым огнем в случае случайной утечки.

Газовый котел следует устанавливать в отдельном помещении с окном и дверью, которая открывается наружу. Отделку выполняют с помощью огнестойких материалов

Вентиляция также предотвратит отравление продуктами горения, если возникнут проблемы с дымоходом. Если нет возможности выделить для котла отдельное помещение, допускается установка некоторых моделей в подвале или на цокольном этаже. Но в этом случае следует обязательно установить в помещении с котлом систему для контроля уровня содержания опасных газов в воздухе.

Монтажные работы по автономной газификации газгольдером занимают обычно два или три дня. Но после их окончания следует оформить еще ряд документов и провести некоторые согласования. Испытание готовой системы на герметичность должно быть проведено под наблюдением специалистов из областной газовой организации и Ростехнадзора.

Перед тем, как выполнять обратную засыпку подземного газгольдера песком, необходимо подождать после его установки около двух-трех недель

После проверки газгольдер засыпают песком, после чего нужно подождать около трех недель перед первой заправкой емкости сжиженным газом. Окончание работ должно быть оформлено официальным актом приема-передачи. Одновременно обычно заключают договор о сервисном обслуживании.

Технология прокладки и правила сборки

Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей

Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.

Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.

Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.

Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.

Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.

Основные выводы:

Проводить процесс монтажа должны только специально обученные люди

Газопровод – сооружение, создающее опасность.
Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям.
Подготовить необходимую техническую документацию для разрешения и установки газового оборудования.
Проводить процесс проектирования и монтажа должны только специально обученные люди.
Важно соблюдать все требования к материалам и составляющим газопровода.

Что собой представляет прокладка трубопровода?

При выполнении подобных работ осуществляется прокладка водопровода, инженерных сетей либо отдельных коммуникаций. По ним необходимое вещество, будь то жидкость или газ, транспортируются потребителю. Каким способом, должны прокладываться и соединяться конструкции, а также глубина прокладки для водопроводных труб, всё описано в проектной документации. Основой для его разработки является проектно-техническая документация и действующие нормы.

Трубопровод может быть проложен под автотрассой и линией железнодорожных путей, любой постройкой. При этом асфальтовое покрытие и подземные инженерные сооружения не нарушаются. Для магистральных прокладки трубопроводов используется траншейный способ. В этом случае нарушается почвенный покров, парализуется движение транспорта. После прокладки придется все восстанавливать.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
