Как правильно вывести дымоход через крышу

Вариант прохода кирпичной дымовой трубы через крышу

В зависимости от типа дымоходной трубы разделка устраивается несколькими способами. В случае с кирпичным дымоходом в кровле вырезается отверстие, которое больше размера трубы на 25 см по всем сторонам, если кровельный материал легковоспламеняемый. Если же кровля выполнена из металла, то зазор можно сделать минимальным. Главное — правильно выполнить разделку в месте прохода дымохода сквозь стропильную систему.

Проход трубы через черепицу

Здесь можно создать вокруг трубы дополнительную конструкцию из стропильных ног и обрешетки. Пространство между трубой и деревянными элементами заполняется негорючим теплоизолирующим материалом, в качестве которого чаще всего используется минеральная вата на основе стекловолокна. Естественно, все новые деревянные элементы должны быть обработаны антипиренами и антисептиками. Если дымоход упирается в коньковый брус, то в последнем делается выпиливание, а сам брус с обеих сторон устанавливается на вертикальные стойки.

На самой кровле делается специальный фартук из металла, который одним краем заводится на вертикальные плоскости дымохода на высоту до 30 см. А противоположный край должен быть подложен под кровельный материал в месте разреза. Но это для тех труб, которые далеко отстоят от конька. Если же дымоход располагается в непосредственной близости к коньку, то фартук заводится под коньковый элемент покрытия. На трубе фартук сначала заводится в ранее сделанную штробу, крепится планками и герметизируется влагостойким герметиком.

Иногда ширина дымохода параллельно коньку превышает 80 см. Это часто случается, когда в одной конструкции совмещены разные выводящие каналы — от камина, отопительного котла, газовой колонки, вентиляционной системы и прочего теплового оборудования. В этих случаях рекомендуется сделать на кровле так называемую разуклонку. Это подобие козырька, который защищает стык кровли и трубы от влаги со стороны конька, а также от скопления снега и дождевых потоков путем отведения их в стороны. Работа требует опыта и знаний, так что лучше ее поручить специалистам.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

• После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
• Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи.

• На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
• Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
• В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
• В потолке выпиливают такое же отвесите.
• Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
• Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

• с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
• с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
3. Узкая сторона одной детали заводится в раструб другой до упора.
4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

• расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
• расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
• при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Понятие

Монтаж шибера сэндвич трубы на печь Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Рекомендуем: Как выбрать и установить трубу дымохода для бани своими руками

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

1. Удобство и быстрый монтаж.
2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

• от 0,5 мм для газовых, солярочных и пеллетных котлов;
• от 0,8 до 1,0 мм для печей, банных печей и каминов;
• от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

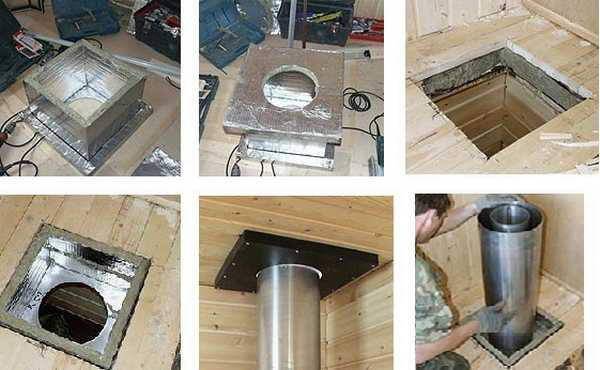

1. В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
2. Эта разделка называется чердачной или межэтажной.
3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
5. Проводим через круглое отверстие дымоход.
6. Заполняем пространство базальтовой ватой

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Способы соединения сэндвич труб

Существует два основных способа стыковки отдельных элементов сэндвич труб между собой. Рассмотрим их:

• раструбный;
• стыковка гофрированных краёв;
• замковое соединение.

Сборка дымоходной трубы производится по сегментам, которые скрепляются между собой разными способами, наиболее простым и надежным из которых является замковый

В первом случае на одном конце сэндвич детали присутствует более широкая фаска. Установка дымохода, выполненного из сэндвич труб, посредством раструбного соединения отдельных его элементов является наиболее распространённой. Основное преимущество такого варианта стыковки заключается в высоких показателях герметичности канала. Специалисты рекомендуют приобретать трубы под такое соединение в случае, если дымоход прокладывается для отопительного оборудования, функционирующего на газу. Из минусов такой стыковки можно отметить то, что она требует высокой точности.

В свою очередь, стыковка отдельных элементов дымоотводной конструкции посредством гофрированных краёв является более простым мероприятием, однако, требует большого количества герметика для обеспечения герметичности канала. Такой способ подходит в том случае, если вы решили выполнить установку дымохода самостоятельно.

Замок позволяет быстро, надежно и герметично соединить детали дымохода, не используя инструменты.

Сэндвич изделия имеют продольный шов, который может быть двух видов:

• сварной;
• фальцевый.

Трубы со сварным швом применяются в случае устройства дымохода из сэндвич труб для котла, который функционирует на твёрдом топливе. Изделия с фальцевым швом применяют в остальных случаях.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Обустройство примыканий

Главным нюансом в вопросе, как вывести дымоход через крышу, является создание качественных примыканий, которые не дадут протечек. Также от этого момента зависят и вопросы теплосбережения дома.

Вопрос качественного примыкания возникает и при обращении внимания на тот факт, что большинство материалов кровельного пирога являются легковоспламеняющимися и не должны напрямую контактировать с трубой.

Рассмотрим, как выводятся различные типы дымоходов и организуется примыкание в каждом конкретном случае.

Классический метод с фартуком

Данный принцип является стандартным и подходит практически для всех типов труб и кровельных материалов.

• Пленочные материалы подрезаются в виде конверта и в раскрытом состоянии крепятся к стропильной системе;
• По периметру созданного прохода набивается сплошная обрешетка и стелется дополнительный слой гидроизоляции, который также подрезается конвертом;
• Вокруг созданного отверстия оставляется порядка 10 см для заведения на вертикальные области трубы;
• Размер отверстия подразумевает, что вокруг трубы остается 2-3 см для удобного вывода дымохода;
• Далее, вокруг дымохода делается фартук. Варианты его различны для каждого конкретного случая рассмотрим их ниже.

Исключением является гибкая черепица, для которой специальный фартук не требуется. Он изготавливается из гидроизоляционной пленки, которая просто приклеивается к стенам дымохода. После установки элемента для стока воды вокруг трубы монтируется гибкая черепица.

Для организаций примыканий к кирпичной трубе используется металлический фартук из оцинкованной жести. Фартук заходит на трубу и кровлю. Передний и боковой элементы укладываются поверх кровли, что не позволяет воде попадать внутрь кровли. Задняя деталь укладывается под кровельное покрытие. Верхняя часть фартука помещается в штрабу кирпича и герметизируется.

При организации примыкания к круглой трубе используется труба большего размера. Цель между ними заполняется герметиком, мастикой и цементной смесью. Если зазор велик, то первоначально он заполняется паклей или веревкой, которые пропитаны битумом.

Обустройство примыканий при помощи самоклеящейся ленты

Современное средство для гидроизоляции лента «Вакафлекс» представлено в виде мастики, которая армирована алюминиевой сеткой. На рынок лента поставляет шириной 28 см и прикатывается валиком. Рассмотрим порядок работы с ней:

• Отрезается необходимая длина ленты с учетом припусков 5 см на обе стороны;
• Отрезанная лента сгибается вдоль по типу уголка, где нижняя часть чуть шире верхней (16 и 12 см соответственно);
• Более широкая часть прикатывается к нижней части трубы;
• Узкая часть прикатывается к покрытию. Необходимо натягивать ленту, добиваясь идеального примыкания;
• Припуски подрезаются под углом 45 градусов приблизительно на 1 см и накатываются на трубу.

Таким образом выполняются все примыкания. Далее поверх верхней части ленты монтируются планки с заливкой герметиком. Они предотвратят попадание на край ленты влаги и снега. Крепление планок производится шурупами.

Использование свинцовой полосы

Свинцовая полоса наклеивается подобно самоклеящейся

Важно производить это на сухую и очищенную поверхность при температуре не менее +8°

Нижняя часть вырезается с напусками 10 см по обеим сторонам;
Отрезанная полоса прикладывается к дымоходу так, чтобы на верхнее примыкание пришлось 10 см;
Полосу необходимо профилировать с повторением поверхности под ней движением от центра к краям;
С обратной стороны полосы удаляется защитная пленка и производится приклеивание элемента;
Излишки подрезаются;
Важно уделить особое внимание швам между элементами. Они выполняются с нахлестом материала в 2 см;
После приклеивания полосы простукиваются молотком для точного повторения кровельного материала.

Вывод готовых комплектов

Использование сэндвич-дымоходов  упрощает монтаж трубы через кровлю. Современный рынок предлагает широкий выбор готовых комплектов их различных материалов в зависимости от типа сгораемого топлива.

Комплект сэндвич-труб, который выводится через кровлю, состоит из следующих элементов:

• Дефлектор для усиления тяги благодаря задействованию потоков горячего воздуха;
• Юбка для защиты места прохода;
• Сам кровельный проход в комплекте с фартуком, выводящий трубу через кровлю.

Использование подобных наборов удобно тем, что все необходимые элементы для того, чтобы провести дымоход через крышу, уже есть и необходимо просто установить их на нужных местах.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

• устанавливать достаточно просто,
• снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
• монтаж не самый сложный,
• благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

Вывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.
