Проектирование и монтаж систем канализации: требования, выбор материалов, этапы работ и цена за метр

Канализация

Прокладку инженерных сетей и коммуникаций завершает построение систем канализации Этот этап важен, так как его грамотное исполнение позволяет создать приемлемые, комфортные санитарно-гигиенические условия обитания. Наружные инженерные системы канализации представляют собой автономный комплекс для очистки фекальных стоков. Или же просто прокладываются трубы и делается врезка в систему центральной канализации. Определение места врезки в центральную канализацию и проведение самой операции стоит проводить только опытным специалистам.

Канализационная система одного здания, целого комплекса или района может быть автономной или подключенной к центральной сети водоотведения

Под внутренней канализацией понимают систему вывода проложенных труб к месту, где находится наружный канализационный сток.

Беспроблемная работа канализации требует учета ряда условий при прокладке:

уклона трубопровода;
глубины залегания труб;
типов труб и создания минимально необходимого для монтажа свободного пространства;
объема сточных вод;
проведения теплоизоляции;
закладки канализационных колодцев.

Прокладка инженерных сетей и коммуникаций создает систему, обеспечивающих жизнедеятельность человеческого общества. Эффективность человеческого труда напрямую зависит от качества системы коммуникаций. Это относится не только к хозяйственным объектам, но и к среде обитания, жилью. Комфортные условия существования позволяют повысить производительность труда, качество жизни отдельных людей и социума в целом.

Подключение к магистралям «Водоканала»

Финальным этапом строительства наружной системы канализации является ее присоединение к магистралям Водоканала. Компания «Энергоаудит» возьмет на себя все сложности, связанные с подачей заявки и технической реализацией.

Все работы выполняются в строгом соответствии с требованиями СНиП и техническими условиями. Обратившись в компанию «Энергоаудит», вы можете быть уверены, что монтаж наружной канализационной системы будет произведен на самом высоком уровне – качественно и точно в срок!

Стоимость устройства сети наружной канализации – от 1200 рублей за погонный метр + материалы и оборудование.

Если Вы хотите узнать, во что обойдется решение вопроса с канализацией на Вашем объекте – мы должны задать Вам несколько вопросов, например:

имеются ли технические условия на подключение к магистральной канализации Водоканала?
или вы будете производить локальную очистку стоков?
назначение объекта, объем и характер стоков;
наличие проектной документации на систему наружной канализации;
тип, материал, длины и диаметры труб по проекту;

и еще несколько несложных вопросов.

Компания «Стройметмашсервис» предоставляет услуги по проектированию и строительству наружных сетей канализации в Московской области и регионах России.

В сферу деятельности «СММС» по устройству наружных сетей канализации входят следующие виды работ:

укладка дренажных труб на иловых площадках;
устройство фильтрующего основания под иловые площадки и моля фильтрации;
монтаж и демонтаж запорной арматуры и оборудования канализационных сетей;
укладка трубопроводов канализационных напорных;
укладка трубопроводов канализационных безнапорных;
устройство канализационных и водосточных колодцев;
установка канализационных насосных станций;
очистка полости и испытание трубопроводов канализации.

Эти и другие виды выполняемых работ производятся с соблюдением существующих стандартов, техник безопасности. Строительство сетей канализации в сроки, обозначенные заказчиком, залог своевременной сдачи объекта.

Полный цикл услуг от «СММС» включает в себя:

проектирование наружных сетей канализации;
комплектацию материалов и оборудования;
монтаж элементов наружных сетей и сооружений водоснабжения и канализации;
пуско-наладочные работы, тестирование системы;
сдачу объекта в эксплуатацию;
реконструкцию;
гарантийное и послегарантийное обслуживание.

Наружная канализация: материалы и оборудование

От качества монтажа канализации в доме или другом объекте зависит не только комфорт, но и уровень затрат на будущий ремонт и обслуживание системы. Наружная канализация, в отличие от внутренней, находится под слоем грунта – а значит, правильная установка лишит проблем последующего вскрытия системы.

Одним из распространенных типов очистительных сооружений является выгребная яма. Это довольно простая конструкция с приемлемой стоимостью. Для обустройства выгребной ямы используют специальные бетонные кольца. По сравнению с кирпичной кладкой, они:

Не меньшее значение при монтаже канализации приобретает выбор материала труб.

Исходные данные для разработки проекта

Для составления проекта инженерной системы требуются различные исходные данные и документы. Самым важным документом для разработки системы водоснабжения является техническое задание.

Содержание технического задания для разработки проекта водоснабжения и канализации зависит от вида объекта:

Источник системы водоснабжения – централизованный водопровод населенного пункта/колодец/скважина.
Расположение стояков водоснабжения и канализации.
Перечень точек бытового водопотребления, расположенных в помещение, с указанием их расположения – краны в кухне и ванной комнате, унитазы, душевые кабины, точки подключения стиральных и посудомоечных машин.
Точки хозяйственного водопотребления с указанием их расположения и мощности – фонтаны, SPA, системы пожаротушения, системы полива, краны, устанавливаемые на прилегающей к доме территории.
Требования к оборудованию и материалам (при подключении системы от центральной сети водоснабжения нужно указать типы труб, материал, из которого они изготовлены, места их монтажа, диаметр).
Характеристики насосного оборудования, если таковое требуется для обеспечения водоснабжения.
Централизованная канализация или септик.
Для наружных систем водоснабжения и канализации, топографическая сьемка и технические условия на подключение к централизованным системам.

Если вы не знаете, как нужно заполнить техзадание на проектирование или эта задача вызывает у вас какие-то сложности, вы можете позвонить специалистам и уточнить какую информацию нужно будет включить в документ, а также как правильно ее оформить.

Вторым важным для проектирования документом являются технические условия. Техусловия нужно брать только в случае организации подключения к центральным сетям водоснабжения или канализации, документ не требуется для проектирования автономных систем.

Важными для проектировщиков также являются следующие документы, которые предоставляются собственником:

архитектурный план объекта с указанием на нем точек водоснабжения, точек ввода центральной системы и точек водозабора, архитектурный план может предоставляться в бумажном или электронном формате;
поэтажный план внутренних помещений строения;
геоподоснова земельного участка, принадлежащего собственнику, на котором должно присутствовать топографическое описание местности, параметров грунта и установленных инженерных систем.

Своевременное предоставление необходимых документов позволит специалистам рассчитать точную стоимость проектирования.

Установка канализации из пластиковых труб

Пластиковые расходники все чаще используют для монтажа труб канализации. И этому есть свои причины – материал имеет множество позитивных сторон. Рассмотрим основные типы, их преимущества и недостатки:

Пластиковые трубы из ПВХ. Они имеют доступную цену и используются для канализаций, где требуется большое проходное сечение. Чувствительны к химическим средствам и высокой температуре (выше 60 градусов).
Пластиковые канализационные трубы из полипропилена. Не всегда достаточно жесткие, но устойчивые к реагентам и нагреву – их часто используют для монтажа ливневой канализации.
Трубы из полиэтилена. Подходят для наружных напорных водопроводов, выдерживают гидроудар, не боятся химических веществ, служат более 50 лет. Но боятся ультрафиолета и высоких температур (от 40 градусов).
Гофрированные трубы из пластика. Эта конструкция исправляет общие недостатки пластиковых труб – они выдерживают гораздо более значительные нагрузки.

Для установки наружной канализации можно применять лишь специально предназначенные для этого трубы. Трубы для внутренней канализации не смогут выдержать условий и нагрузки.

Электроснабжение

Инженерные сети электроснабжения прокладывают с таким расчетом, чтобы обеспечить надежную и безопасную работу всех инженерных систем объекта. Даже кратковременный сбой подачи электроэнергии может повлечь крайне нежелательные последствия. А силовая электрика требует соблюдения жестких норм безопасности. Электроснабжение представляет собой комплекс, включающий источники и средства передачи, преобразования и распределения электроэнергии между потребителями. Система электроснабжения состоит из:

линий электропередач;
подстанций и распределительных устройств;
инженерных сетей и оборудования, повышающих эффективность функционирования системы.

Понадобится сооружение:

понижающей трансформаторной подстанции;
распределительных узлов;
внутренних сетей снабжения потребителей электроэнергией и электрическим освещением.

Кабели электросетей укладывают двумя способами:

Подземным, в специальных каналах.
Навесным или воздушным. При этом расстояние от опоры линии электропередачи до фасада дома не должно превышать 20 м.

При монтаже электросетей подземным методом устраиваются специальные каналы для прокладки кабелей, в целях защиты проводов применяют и электротехнические трубы

Правила обустройства канализации

Для того чтобы создать надежную канализационную систему, прежде всего необходимо учесть количество точек слива и суммарный объем стоков за определенное время. Основными аспектами при этом являются:

Особенности создания проекта, какие проблемы могут возникнуть на разных этапах работ.
Разновидности канализационных систем, применимых для частного дома.
Основные компоненты в составе системы.

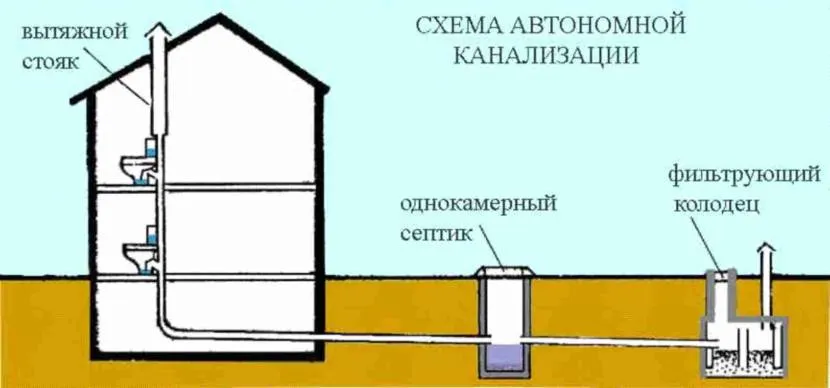

Простейшая схема 2-этажной канализации Источник topventilyaciya.ru

Специфика проектирования

От того насколько грамотно будет составлен проект, зависит и долговечность, и безаварийность эксплуатации системы. Поэтому в нем должны быть учтены все влияющие на работоспособность факторы. Это прежде всего:

Количество и месторасположения сантехники.
Способ и место вывода канализационный трубы из дома.
Необходимость применения насосной станции – при обустройстве санузла в подвальном или цокольном помещении.
Число людей, постоянно проживающих в доме, или характер сезонного проживания. Этот показатель определяет объем стоков, а значит, и вместимость приемного резервуара, и, следовательно, диаметр труб.
Глубина, на которой должны располагаться септик и подводящая магистраль. Они должны находиться ниже отметки замерзания грунта в период холодов.
Как будет осуществляться прокладка труб канализации в частном доме – открытым способом или монтажом внутри стен, полов.
Отметка верхнего уровня подземных вод.
Специфика рельефа местности. Доступность обустройства самотечной выходящей магистрали.

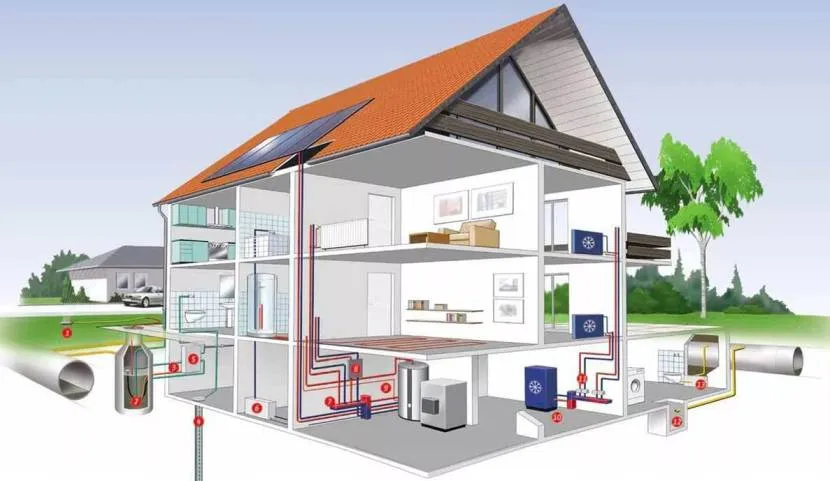

Проектирование систем жизнеобеспечения жилища Источник realstroyservice.kiev.ua

Площадь территории и возможность создания системы авто-очистки стоков, или сливного колодца с подъездными путями для авто-ассенизатора.
Геологические свойства грунта, дающие возможность обустройства конкретного вида приемного резервуара.

Разновидности систем

В современной практике установка канализации автономного типа базируется на следующих видах приемных резервуаров:

Коллектор, выгребная яма или накопительный колодец. Представляет собой плотно обустроенную емкость. После заполнения она просто откачивается насосом или ассенизаторной машиной.
Септик. Более совершенная емкость с системой доочистки стоковых масс. Выполнен в форме последовательно соединенных модулей, в каждом из которых происходит определенная степень фильтрации. В конечном итоге вода выпускается в грунт или используется в технических целях.

Установка септика рядом с домом Источник ecoservise.com

Станция глубокой степени очистки. В основе используется специальный фильтрующий блок с полезными культурами микроорганизмов. Пройдя такую систему, стоки обеззараживаются, разделяются на воду и органические удобрения.

Главные компоненты схемы

В схематичном изображении плана канализационной системы обязательно указываются все приборы, потребляющие воду и подключенные к сливу. Это в первую очередь следующее оборудование:

Раковины.
Ванны.
Унитазы.
Душевые кабины.
Места соединения стиральных и посудомоечных машин.
Дополнительные устройства – сбора воды с пола, с плоской крыши и т. д. (при необходимости).

Главные компоненты канализации на схеме Источник giropark.ru При этом в схеме обозначаются следующие параметры:

Месторасположение приборов и их основные характеристики.
Количество труб, их диаметр, протяженность.
Места соединений, ответвлений, поворотов.
Расположение стояка и выход в септик.

Основные элементы наружных сетей канализации

При строительстве наружной канализационной системы могут устанавливаться следующие элементы:

Трубопроводы. При их монтаже применяются трубы из стали, полипропилена, полиэтилена и ВЧШГ (высокопрочного чугуна с шаровидным графитом).
Арматура. В число арматуры, необходимой для прокладки наружной канализационной сети входят краны, клапаны, регуляторы, задвижки.
Очистные сооружения. Используются для очистки сточных вод.
Колодцы. Могут изготавливаться из прочных пластмасс или из железобетона. Колодцы бывают поворотные (могут изменять направление), перепадные (гасят скорость потока), смотровые (позволяют контролировать состояние отдельных участков, служат для промывки канализации или для видеодиагностики трубопроводов).

Подготовка инструментов

Монтаж систем канализации начинается с подготовки инструментов и материалов, среди них:

фитинги;
трубы;
фильтры;
ножовка по металлу;
болгарка.

Обратный и воздушный фильтры могут быть не предусмотрены проектом. А вот углошлифовальная машина со специальным диском обязательно понадобится. Что касается труб для монтажа систем канализации, необходимо приобрести изделия с разным диаметром. Например, 50 мм следует купить для отвода стоков от бытовых и сантехнических приборов. От биде и унитазов отводятся 110-мм трубы. Для стояка понадобится тот же диаметр.

Все отводные трубы устанавливаются с уклоном. Если диаметр равен 50 мм, то минимальный уклон достигает 0,025, нормальное значение равно 0,035. С увеличением диаметра до 110 мм минимальный и нормальный уклоны равны 0,012 и 0,02 соответственно.

Из каких этапов состоит проектирование канализации?

Начальный этап работ – получение всей необходимой информации, включая расчет объёма стоков на основе данных о производственной мощности объекта или количества пользователей сети. Расчеты строятся с учетом среднего потребления воды, временем действия обеззараживающих реагентов и периодом, в течение которого собираются канализационные массы.

Следующий этап составления проекта – это разработка внутренней и внешней схемы магистрали. При этом важным требованием к внешней схеме является минимальное количество отводящих направлений и прямолинейность системы.

Также при проектировании рекомендуется:

располагать запасные колодцы с удалением не менее 50 метров;
учитывать доступность проезда ассенизаторских машин к точке сброса канализационных масс;
при разработке проекта с использованием септика предусматривать смотровые колодцы, расположенные с шагом 50 метров;

В проектировании канализации также важно обеспечить привязку к местности – для этой цели производятся геолого-разведывательные работы, оценивается наличие и расположение подземных объектов. Учитывается плотность застройки в зоне работ

Технически работы по проектированию производятся в следующей последовательности:

разработка технического проекта (включающего выбранный метод обеззараживания, который впоследствии должен пройти согласование в соответствующих инстанциях);;
составление чертежей (в которых реализована привязка к местности, к её объектам с указанием точного расположения и их размеров);
составление пояснительной записки (включает в себя подробные расчеты и сметы, план местности, детальное описание строительных и монтажных работ, их последовательность, а также перечисление необходимых материалов, оборудования и техники).

После того, как проектные работы будут согласованы и утверждены, проектная документация передаётся подрядчику для строительства сетей канализации.

Прокладка труб внутренней канализации

Монтаж труб канализации не должен сопровождаться наличием прямых углов в соединениях и поворотах, ведь такое расположение колен будет способствовать образованию засоров. Для разворота трубы на прямой угол следует установить два поворота, каждый из которых будет равен 45 °.

Если вы планируете осуществить монтаж пластиковой канализации, то для соединения необходимо использовать муфты и раструбы. Последний способ является наиболее простым. При этом расширение на конце трубы соединяется с другой трубой. В раструбные пазы для герметизации вставляется резиновое кольцо. Для большего уплотнения соединение обрабатывается герметиком.

Муфтовые соединения выполняются по аналогии. Для удобства и возможности ремонта отрезка трубы используются сгоны. Монтаж канализации в доме осуществляется раструбными соединениями. На одном конце трубы располагается срез с фаской. Другой отрезок трубы должен иметь муфту с уплотнительным кольцом. Изделие вставляется в соединяющую муфту, а затем труба вынимается на 1,5 см. Это позволяет получить демпферный зазор.

По той причине, что пластиковые трубы характеризуются большим коэффициентом теплового расширения, длина конца изделия, которое вставляется в муфту, может увеличиваться до нескольких миллиметров. Если зазор будет отсутствовать, то трубы окажутся перекошены. При подсоединении стиральных и посудомоечных машин используется гибкая сантехническая подводка.

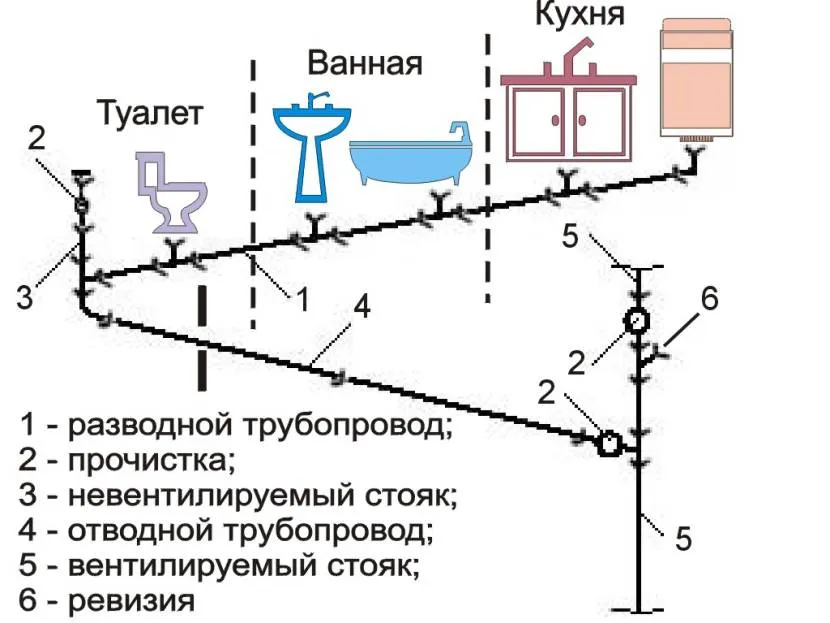

Схема внутренней канализации

Монтаж канализации осуществляется после составления схемы. Канализационные стояки будут приводиться в движение под действием силы тяжести. Путь стоков из одной точки в другую будет возможен только в том случае, если последняя будет располагаться на более низком уровне.

В зависимости от ориентации в пространстве, канализационные трубы могут прокладываться вертикально или практически горизонтально. В первом случае речь идет о стояках. К ним подводятся трубы внутренней системы. Эта часть является коллектором. Стояк в квартире – это часть общей канализации.

В загородном доме тоже должен быть стояк, если вы хотите, чтобы канализация работала исправно. Диаметр этой части должен составить 5 см или больше. В тех местах, где установлен унитаз, упомянутый параметр увеличивается до 10 см. Через крышу стояк выводится наружу с целью вентиляции. Верхняя часть трубы имеет отверстие и располагается до ближайшего окна в 4 м или больше.

Остальные трубы при монтаже канализации располагаются почти горизонтально

При этом важно соблюсти небольшой уклон. Угол подбирается с учетом диаметра трубы

Если этот параметр не превышает 5 см, то уклон должен составить 3 % на 1 м. При увеличении диаметра уклон становится равен 2 %. Если данные параметры не будут соблюдены, то естественный сток нарушится, а в трубах будут застаиваться отходы жизнедеятельности. При более внушительном уклоне со стоком проблем не возникнет, но сантехнические приборы должны быть подняты высоко над уровнем пола.

Монтаж канализации в городской квартире осуществляется тремя магистралями, идущими от стояка. Это позволяет осуществить соединение с группой сантехнических приборов. Первая магистраль будет самой короткой, она обычно ведёт в уборную. К ней подсоединяются:

биде;
писсуар;
унитаз.

Вторая ветвь будет идти на кухню, к ней подсоединяется посудомоечная и стиральная машины, а также мойка. Третья магистраль идет в ванную. Она соединяется с душевой, раковиной и ванной. Установка труб в загородном доме позволяет получить большую свободу с точки зрения расстановки санитарных приборов, ведь в данном случае возможна установка необходимого количества стояков.

От внутренних магистралей будут идти ответвления, которые еще называются раструбами. Они необходимы для подключения приборов. Каждое ответвление завершается гидрозатвором. Сифон или гидрозатвор – это обязательный узел подключения сантехнического прибора. Он необходим для образования водяной пробки, которая исключает попадание внутрь помещений неприятных запахов. Гидрозатвора может и не быть, если к системе подключаются электроприборы с обратными клапанами.

Виды систем водоснабжения и их устройство

Существует несколько систем водоснабжения:

Разветвленная. В этом случае жидкость движется по главной магистрали и направляется в тупиковые участки – к домам.
Кольцевая. Предполагается, что все участки соединены между собой.
Комбинированная. Это комплекс из тупиковых участков системы и кольцевой магистрали. Наиболее распространенный вид.

Для водоснабжения частного дома применяется разветвленная система: жидкость из собственной скважины поступает в дом, гараж и другие постройки хозяйственного назначения — тупиковые участки. Такую систему еще называют автономной. К ней может быть подключено несколько участков. В таком случае источник должен иметь большие запасы и быстро обновляться. Артезианские скважины имеют такие характеристики, но требуют больших затрат на бурение. Их выгодно строить общими финансовыми усилиями жильцов.

Для города чаще применяются кольцевые и комбинированные схемы, чтобы один участок не страдал в случае отключения другого.

Общая схема водопровода заключается в последовательно подключенных участках:

Источник.
Насос.
Трубопровод.
Гидроаккумулятор.
Кран в доме.

Этапы монтажа

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Оранжевые трубы предназначены для внешней канализации

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

На дно траншей насыпают подушку из песка и хорошо трамбуют её.
На основу укладывают трубы, надежно соединяя их.
Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Проектирование

Проектирование водоснабжения лучше доверить профессионалу

Проектированием водопроводных систем занимаются лицензированные компании. Только в этом случае он будет отвечать всем нормам – санитарным, техническим. Плюс в том, что фирмы дают гарантию на свою работу и выдают соответствующие документы. В случае каких-либо непредвиденных поломок можно по документации предположить наиболее уязвимое место. Схема магистрали и ее компонентов будет всегда под рукой – на случай монтажа на участке каких-либо еще строений.

Проектирование предусматривает:

схему размещения в доме бытовых и сантехнических устройств;
определение всех точек водозабора;
учет всех обвязок и размещения труб внутри и снаружи дома.

Гидравлический расчет – это определение нужного давления и мощности насосного оборудования, чтобы напора воды хватило для всех точек водозабора.

В процессе проектирования рассчитывается количество основных и дополнительных материалов.

Как специалисты монтируют эти виды труб

Монтаж труб водоснабжения и канализации из полипропилена применяется при разводке систем водопровода и отопления, внешне они выглядят довольно красиво и эстетично. Наиболее частое применение труб такой формации приходится видеть в загородных домах и коттеджах.

Установка канализационных труб из металлопластика заказывается клиентами, желающими получить систему водоснабжения труб из долговечного материала и желающих при этом значительно сэкономить. Металлопластиковые трубы при всей своей прочности также отлично гнутся. Монтаж канализации из пластиковых труб применяется при наружной разводке труб внутри стен или стяжки.

Медные трубы монтируются, в основном, в квартирах, загородных домах, коттеджах. Стоимость таких труб сравнительно высокая, но они пользуются большим спросом. Преимущества таких труб в долговечности материала, большом сроке службы, хороших технических характеристиках.

Трубы из сшитого полиэтилена применимы чаще остальных видов в системах теплых напольных покрытий, используются для разводки отопления в частных домах. Такие трубы, подобно металлопластиковым, прекрасно гнутся. Возможно крепление канализационных труб к стене.

Почему нам можно доверять проектирование

У нас работают только опытные, квалифицированные сотрудники. Мы имеем большой опыт проектирования и повышаем свою квалификацию, благодаря чему при выполнении работы можем с успехом применять современные методики проектирования, использовать новейшие технические решения и создавать функциональные, надежные и экономичные коммуникации.

Вы можете предварительно рассчитать стоимость проекта, воспользовавшись автоматическим калькулятором услуг.

Проектирование водоснабжения и канализации

1	Проект водоснабжения и канализации квартиры до 100 кв.м. (от 7500 р.)	кв.м.	100 р.
2	Проект водоснабжения и канализации квартиры свыше 100 кв.м. (от 10000 р.)	кв.м.	90 р.
3	Проект водоснабжения и канализации дома до 200 кв.м (от 7500 р.)	кв.м.	100 р.
4	Проект водоснабжения и канализации дома площадью 200-500 кв.м	кв.м.	90 р.
5	Проект водоснабжения и канализации дома свыше 500 кв.м	кв.м.	70 р.
6	Проект водоснабжения и канализации офиса до 100 кв.м (от 7500 р.)	кв.м.	100 р.
7	Проект водоснабжения и канализации офиса свыше 500 кв.м	кв.м.	60 р.
8	Проект водоснабжения и канализации офиса площадью 200-500 кв.м	кв.м.	80 р.
9	Проект водоснабжения и канализации производственного помещения до 500 кв.м.(от 10000р)	кв.м.	90 р.
10	Проект водоснабжения и канализации производственного помещения свыше 500 кв.м	кв.м.	80 р.
11	Наружные сети водопровода и канализации до 30 м.п.	шт.	15000 р.
12	Наружные сети водопровода и канализации свыше 30 м.п. (от 15000р)	п.м.	500 р.
13	Согласование проекта канализации в Москве (Мосводоканал)	шт.	40000 р.
14	Согласование проекта водопровода и канализации в М.О. (Водоканал)	шт.	20000 р.
15	Согласование проекта в дополнительных инстанциях (пересечений с другими коммуникациями) от;	шт.	7500 р.
16	Выезд инженера на объект в Москве(от 1500 р)	шт.	1500 р.
17	Выезд инженера на объект за МКАД (от 2500 р)	кв.м.	2500 р.
18	Согласование проекта водопровода в Москве (Мосводоканал)	шт.	40000 р.
