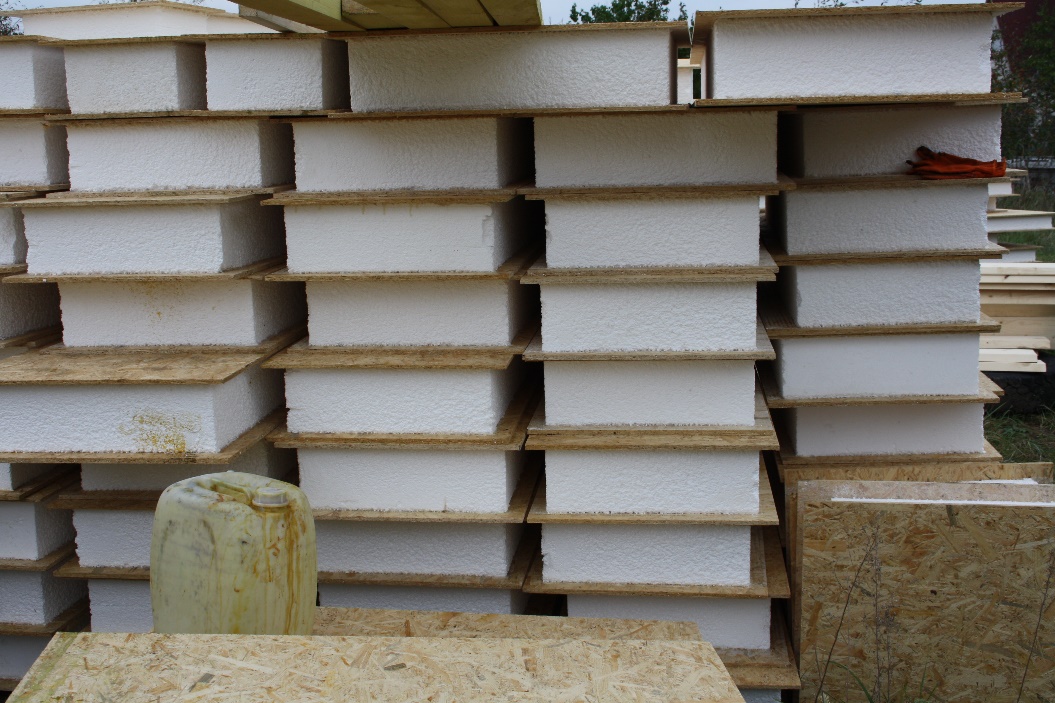

Виды и характеристики панели
Существуют разные виды сип панелей. Начнём с размеров:
- Длина – 2500 миллиметра либо 2800, намного реже используются 3000 миллиметров либо 6000;
- Ширина – 625 миллиметров и 600, чаще всего применяются для перекрытий, кровли, а также 1250 миллиметров и 1200 – используются для стен.
Толщина изделий варьируется от 118 до 224 миллиметров.
Также материал отличается исходя из утеплителя:
- Пенополиуретан;
- Базальтовая минвата;
- Пенополистирол.
При выборе того или иного варианта стоит учитывать все преимущества и недостатки теплоизолятора. Что касается стоимости, наиболее доступными считаются сип панели с последним утеплителем. Хотя он наиболее горючий.
В отличии от предыдущего варианта, минвата не содержит в своём составе формальдегида и относится к классу “НГ”. Но она более тяжёлая по своей массе. Поэтому конструкции с такими стенами потребуется более серьёзный фундамент.
Что касается пенополиуретана он считается более долговечным и отличается низкой теплопроводностью. К тому же, минвата способна накапливать влагу. Классикой принято считать пенополистирол.
Если говорить об основных характеристиках материала, он прочный, имеет небольшой вес, экологичен и обладает отличной теплопроводностью.
Таблица размеров панелей
| Вид SIP-Панель | Толщина ППС мм | Толщина OSBмм | Толщина мм | Длина мм | Ширина мм | Масса кг |
|---|---|---|---|---|---|---|
| 2500*1250*118 | 100 | 9 | 118 | 2500 | 1250 | 42 |
| 2500*1250*124 | 100 | 12 | 124 | 2500 | 1250 | 53 |
| 2800*1250*124 | 100 | 12 | 124 | 2800 | 1250 | 60 |
| 2500*1250*174 | 150 | 9 | 168 | 2500 | 1250 | 45 |
| 2500*1250*174 | 150 | 12 | 174 | 2500 | 1250 | 56 |
| 2800*1250*174 | 150 | 12 | 174 | 2800 | 1250 | 63 |
| 2500*1250*218 | 200 | 9 | 218 | 2500 | 1250 | 48 |
| 2500*1250*224 | 200 | 12 | 224 | 2500 | 1250 | 59 |
| 2800*1250*224 | 200 | 12 | 224 | 2800 | 1250 | 66 |
Таблица характеристик панелей
| Характеристики | Значение | Комментарий |
|---|---|---|
| Прочность | 1,5 кгс/см² — 1,8 кгс/см² | SIP-панель может выдержать нагрузку до десяти тонн, а также поперечную – две тонны на 1 м². |
| Вес | 25 кг/м³ /35 кг/м³ / 50 кг/м³ | Вспененный полистирол |
| Теплопроводность | пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С) | – |
| Нарушение геометрии | Нет | Плита ОСП не подвергается деформации, несмотря на температурные перепады, влияние влаги, так как состоит из щепы. Внутреннее напряжение убирается за счёт лущения бревна, которое устраняет взаимосвязь древесных волокон. |
| Подверженность болезням | Нет | В составе плиты ОСП есть эмульсия воска, защищающая от грибка, возникновения плесени и насекомых. |
| Усадка | Нет | После завершения стройки можно приступать к отделке, как внутренней, так и внешней. |
| Водопоглощение | ПСБ 0,5%-2,1% OSB3%-12% | За сутки |
| Огнестойкость | Третья степень огнестойкости | Способен сдерживать огонь на протяжении часа. |
| Звукопоглощение | 44 Дб, если толщина панели составляет 148 мм, 56 Дб — при 188 мм. | В пример берётся полистирола, вес которого 25 кг/м³. |
| Максимальная этажность строения | Два этажа и возможна достройка мансарды |
Материалы
Для строительства каркасников и домов из сэндвич панелей используются древесина и утеплители. В чем разница между материалами, какие из них лучше для индивидуального застройщика?
Каркасный дом
Силовой каркас такого здания сооружают из сухой строганой доски 150х50 и 200х50 мм. Он воспринимает нагрузку от всех конструкций – вертикальных стен, горизонтальных перекрытий, скатной кровли, находящихся внутри предметов, людей. Для несущей рамы используют прочную, хорошо высушенную древесину. Предварительно ее обрабатывают пропитками от гниения и насекомых.
Утеплителем чаще всего служит минеральная вата, реже эковата. Благодаря негорючести, низкой теплопроводности, хорошим шумозащитным свойствам и недорогой цене эти материалы широко применяются для теплоизоляции стен каркасных домов. Толщину слоя определяют теплотехническим расчетом, исходя из климатических условий местности.
- Для защиты от влаги утеплителя используют паро- и гидроизоляционные пленки или мембраны.
- Наружную и внутреннюю отделку выполняют из листовых материалов, панелей, профильной доски, ОСП.
- Крепеж для каркасных элементов – гвозди, саморезы, скобы, пластины, накладки, шпильки.
Дом из СИП панелей
Основные конструкции, которые используют для сборки здания на строительной площадке, – готовые структурные изоляционные панели. Представляют собой слоистые изделия из пенополистирола или пенополиуретана, окруженного с двух сторон оринтированно-стружечными плитами ОСП (OSB).
Плиты ОСП изготавливают из древесной стружки длиной 7,5-15 см, уложенной в определенном порядке и склеенной синтетическими смолами. Для придания антисептических свойств материал пропитывают борной кислотой. Для ограждающих конструкций используют OSB-3 толщиной не менее 12 мм, обладающие гидрофобными качествами.
Утеплитель приклеивают под давлением или накачивают в пространство между ОСП. Полученные слоистые панели обладают высокой механической прочностью, устойчивостью к вертикально падающей влаге, низкой теплопроводностью. Плотность пенопласта для наружных элементов – не ниже 25 кг/м³.
Пол, стены, перегородки, перекрытия и крышу собирают из СИП толщиной 124, 174, 224 или 244 мм. Стандартные элементы имеет размеры 1250 на 2500, 2800 или 3000 мм. Вес 1 м² – 20 кг, панель могут установить 2-3 человека без привлечения подъемного крана.
Дома собирают из готовых типовых домокомплектов, доставляемых на стройплощадку в разобранном виде. Монтируют по инструкции, где изготовитель подробно обозначает раскладку панелей, указывает последовательность операций. Все элементы промаркированы.
Для сборки используют соединительные доски 25х150; 50х100, 50х150, 50х200 мм. Крепеж – оцинкованные саморезы, пенополиуретановая монтажная пена.
Таблица размеров панелей
У СИП панелей встречается большое разнообразие размеров, что наглядно показано в таблице.
| Номенклатура | Толщина утеплителя | Толщина OSB, мм | Толщина панели, мм | Длина панели, мм | Ширина панели, мм | Вес, кг/кв.м | Вес, панель |
| SIP-панель, 2500×1250×68 | 50 | 9 | 68 | 2500 | 1250 | 13 | 40 |
| SIP-панель, 2500×1250×70 | 50 | 10 | 70 | 2500 | 1250 | 14 | 44 |
| SIP-панель, 2500×1250×88 | 70 | 9 | 88 | 2500 | 1250 | 13 | 41 |
| SIP-панель, 2500×1250×90 | 70 | 10 | 90 | 2500 | 1250 | 14 | 45 |
| SIP-панель, 2500×1250×118 | 100 | 9 | 118 | 2500 | 1250 | 14 | 42 |
| SIP-панель, 2500×1250×120 | 100 | 10 | 120 | 2500 | 1250 | 15 | 47 |
| SIP-панель, 2500×1250×124 | 100 | 12 | 124 | 2500 | 1250 | 17 | 53 |
| SIP-панель, 2800×1250×124 | 100 | 12 | 124 | 2800 | 1250 | 17 | 60 |
| SIP-панель, 2500×1250×158 | 140 | 9 | 158 | 2500 | 1250 | 14 | 45 |
| SIP-панель, 2500×1250×160 | 140 | 10 | 160 | 2500 | 1250 | 16 | 49 |
| SIP-панель, 2500×1250×164 | 140 | 12 | 164 | 2500 | 1250 | 18 | 55 |
| SIP-панель, 2800×1250×164 | 140 | 12 | 164 | 2800 | 1250 | 18 | 62 |
| SIP-панель, 2500×1250×168 | 150 | 9 | 168 | 2500 | 1250 | 14 | 45 |
| SIP-панель, 2500×1250×170 | 150 | 10 | 170 | 2500 | 1250 | 16 | 49 |
| SIP-панель, 2500×1250×174 | 150 | 12 | 174 | 2500 | 1250 | 18 | 56 |
| SIP-панель, 2800×1250×174 | 150 | 12 | 174 | 2800 | 1250 | 18 | 63 |
| SIP-панель, 2500×1250×178 | 160 | 9 | 178 | 2500 | 1250 | 15 | 46 |
| SIP-панель, 2500×1250×180 | 160 | 10 | 180 | 2500 | 1250 | 16 | 50 |
| SIP-панель, 2500×1250×184 | 160 | 12 | 184 | 2500 | 1250 | 18 | 57 |
| SIP-панель, 2800×1250×184 | 160 | 12 | 184 | 2800 | 1250 | 18 | 63 |
| SIP-панель, 2500×1250×218 | 200 | 9 | 218 | 2500 | 1250 | 15 | 48 |
| SIP-панель, 2500×1250×220 | 200 | 10 | 220 | 2500 | 1250 | 17 | 52 |
| SIP-панель, 2500×1250×224 | 200 | 12 | 224 | 2500 | 1250 | 19 | 59 |
| SIP-панель, 2800×1250×224 | 200 | 12 | 224 | 2800 | 1250 | 19 | 66 |
| SIP-панель, 2500×1250×268 | 250 | 9 | 268 | 2500 | 1250 | 16 | 50 |
| SIP-панель, 2500×1250×270 | 250 | 10 | 270 | 2500 | 1250 | 17 | 55 |
| SIP-панель, 2500×1250×274 | 250 | 12 | 274 | 2500 | 1250 | 20 | 61 |
| SIP-панель, 2800×1250×274 | 250 | 12 | 274 | 2800 | 1250 | 20 | 69 |
Несколько советов при строительстве канадского дома
- SIP-панели должны быть только от производителя, имеющего соответствующие сертификаты и документы, которые подтверждают качество изделий.
- Если вам предлагают приобрести новый тип плит, то все же лучше предпочтение отдать классике, так как негативные стороны новинки еще не изучены.
- Нанимая строителей, нужно быть знакомым с теми объектами, которые они построили. Идеальный вариант – самостоятельно посетить такие дома и пообщаться с жильцами, которые расскажут все нюансы процесса.
- Для внешней и внутренние отделки также выбирайте только качественные материалы, так как от этого во многом зависит долговечность и качество дома. Соблюдайте все технологии строительства.
История возникновения материала
Здания из sip панелей приобрели свою популярность, и вышли на мировой рынок производства в 60-х гг
В Америке, Канаде и Европе такая технология пользовалась спросом еще в прошлом веке. Ее применяли для строительства зданий с небольшим количеством этажей, так как это наиболее экономный вариант. Еще в начале 20 века в Мэдисоне придумали новый метод строительства, при котором объём нагрузки равномерно распределялся не только на основание дома, но и на стенки и перегородки. Именно тогда и создали первую СИП панель из слоеной фанеры. В 50-х годах добавили в нее прослойку утепления.
Здания из sip панелей приобрели свою популярность, и вышли на мировой рынок производства в 60-х гг. Как ни странно, но хоть и Россия в этот период остро нуждалась в экономном варианте постройки, но до нашей страны такая технология дошла только в 90-х гг.
Что такое SIP-панели
Во всем мире для строительства зданий обширно применяется канадская технология. К примеру, в Канаде и США около 85% частных домов возведены с использованием именно этой технологии.
Главным стройматериалом являются СИП-панели, имеющие достаточно простую структуру. Панель, состоящая из двух плит толщиной 10 мм, посередине содержит вкладку из пенополистирола, слоем в 150 мм, которая вклеивается под высоким давлением.
Плита с деревянной щепой ОСБ-3, многослойная и состоит на 95% из древесины. Плоская стружка в материале размещена в разных направлениях, в наружном слое она расположена продольно, во внутреннем – поперечно. Благодаря такой разнонаправленной ориентировке, плита является идеальным материалом для строительства, т.к. она легка в обработке, обладает хорошей стойкостью к воздействию влаги, а также повышенной прочностью. Из-за своих качеств ОСБ-3 получила название «улучшенная древесина».
Пенополистирол, расположенный в сердцевине панели, на 2% состоит из стирола, остальные 98% составляет воздух. Пенопласт – экологически чистый материал с длительным сроком эксплуатации, небольшим весом, высокими теплоизоляционными характеристиками. Поэтому он считается наиболее востребованным утеплителем, который применяется при выполнении строительных работ.
Минусы сип панелей
Возведение наружных стен из панелей СИП
Помимо преимуществ, Канадская технология строительства имеет и ряд недостатков, которые также необходимо учитывать при подборе материала. Зная об основных минусах этого материала, их можно самостоятельно исправить, тем самым продлив срок эксплуатации. К таким минусам можно отнести следующее:
- Некоторые виды утеплительных элементов внутри плит могут быть подвержены возгоранию. Поэтому для предотвращения таких ситуаций рекомендуется грамотно проводить проводку и размещать розетки только в оптимальных местах. Чтобы дополнительно защитить дом от возгорания можно воспользоваться специальным средством – антипереном. Помимо этого, можно обработать стены негорючими веществами.
- Иногда в панелях могут завестись мелкие грызуны. Для предотвращения появления вредителей необходимо внимательно соединять стыки материала, чтобы не образовывались щели.
- Структурно-изоляционные панели легко разрушить, чем могут воспользоваться злоумышленники.
- Если на стадии создания проекта дома не выделить места для вентиляционных отверстий, то в будущем помещение будет постепенно накапливать влажность, что в итоге приведёт к образованию на поверхностях и внутри материала грибков и плесени.
- Со временем плиты усыхают, что приводит к уменьшению их размера и появлению щелей.
- На sip-панели необходимо как можно раньше установить облицовочный материал, поскольку плиты легко повредить механическими воздействиями, что приводит к быстрой потере первоначального внешнего вида.
Обзор видов
Чтобы заказчикам проще было определиться с выбором подходящего домокомплекта, проекты домов можно разделить на несколько основных групп. Каждая из них имеет свои особенности производства и отличительные черты.
Канадская технология предполагает сборку комплектов на основе СИП (структурно-изолированных) панелей, которые выглядят, как монолитные плиты большого размера. Величина плит и простота монтажа позволяют ускорить процесс сборки домокомплекта. В качестве утеплителя используют слой пенополистирола. Все элементы конструкции имеют свой заводской номер, соответствующий номеру в проектной документации. Детали из СИП панелей обладают небольшим весом и толщиной – это значительно упрощает процесс транспортировки и позволяет возводить легкие, но прочные дома.
Финская технология сборки не предполагает использование клеевого состава в качестве соединителя (в отличие от канадского домокомплекта). Панели скрепляются между собой с помощью скоб или гвоздей. Финский домокомплект также может складываться из деревянных панелей, но при этом используется базальтовый утеплитель, обладающий экологически чистым составом и высокими эксплуатационными характеристиками. Внутри плиты находится пароизоляционная мембрана, обеспечивающая защиту от ветра и гидроизоляцию поверхностей. Особенностью финского домокомплекта является разница в свойствах между различными элементами конструкции: внутренние перегородки могут быть тоньше, а наружные обшиваются пенополистиролом.
Еще одной разновидностью являются домокомплекты для самостоятельной сборки. Почти любой домокомплект можно собрать своими силами при условии, что в набор не входят большие и тяжелые элементы. Стандартный домокомплект, который можно собрать самостоятельно, включает в себя нижнюю и верхнюю обвязки бруса, лаги для перекрытий, стропильную систему, щиты с утеплителем, потолочные перекрытия, обрешетку кровли, крепежные детали и проектную документацию. Нужно учитывать, что приобретая домокомплект для самостоятельной сборки, вы увеличиваете срок возведения дома.

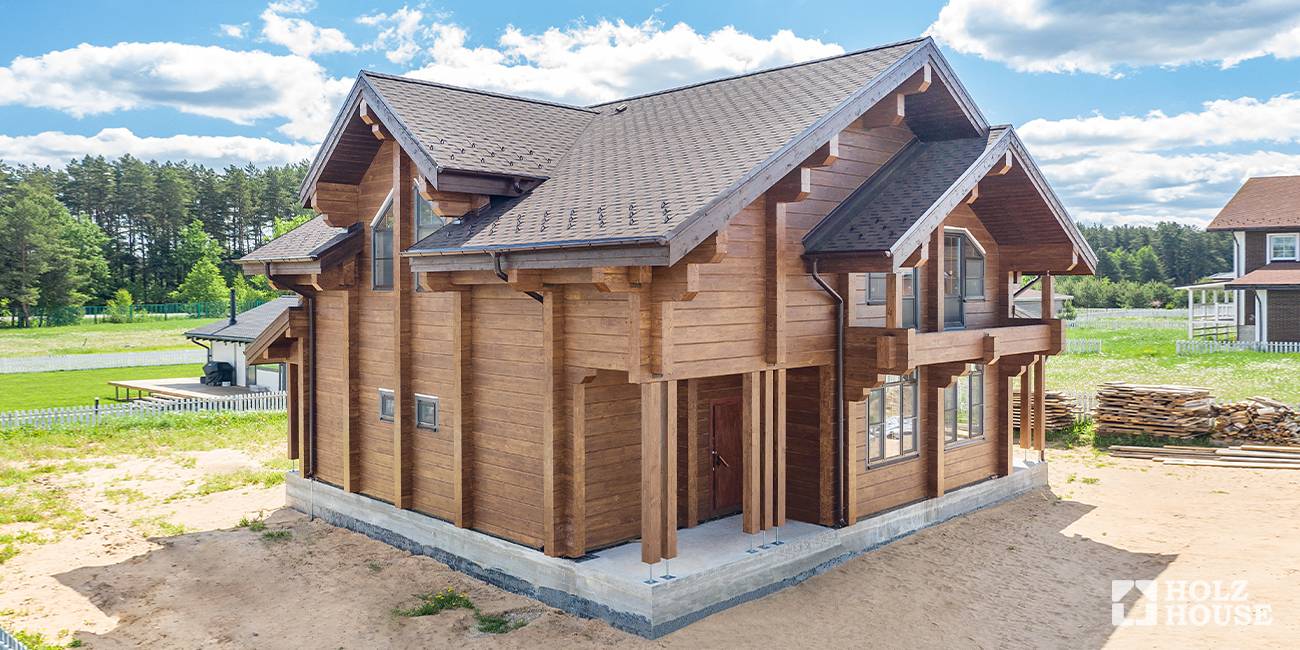

Здания из дерева
Для строительства деревянных домов используют оцилиндрованный и профилированный брус (естественной влажности или просушенный), клеенный брус. Основные плюсы домов из дерева:
- низкая теплопроводность;
- экологичность древесины;
- простота и невысокая стоимость строительных работ;
- относительно быстрый монтаж;
- небольшой вес (по сравнению с кирпичом);
- привлекательный внешний вид – можно не отделывать фасад.
Недостатками является усадка строений вследствие усыхания древесины, пожароопасность, подверженность гниению и воздействию насекомых, высокая цена клеенного бруса.
Основные недостатки канадской технологии
Большинство дефектов проявляются при нарушении технологического процесса строительства. Далеко не каждая профессиональная бригада строителей знает ее в совершенстве, более того, как обращаться с СИП-панелями в принципе, не говоря уже за тех людей, которые стараются возвести конструкцию собственноручно.
Каждый стык конструкции нуждается в точной подгонке: строение возводится по принципу сборки конструктора, поэтому требует аккуратности, уместности и правильности расположения каждой отдельно взятой плиты. Только тогда минусы конструкции из панелей будут проявляться гораздо реже и в меньшей степени.
Технико-эксплуатационные характеристики
Производство СИП панелей строго регламентируется нормами и ГОСТами. Производство происходит в соответствии с ТУ5366-001-54083838-2006 «Панели многослойные».
Производство компонентов панелей регламентируется ГОСТами:
- минеральная вата – ГОСТ 9573-96;
- плиты OSB – ГОСТ 10632-2007;
- пенополистирол – ГОСТ 15588-86 и ГОСТ 22546-77;
- гипсокартон и гипсоволокнистые плиты – ГОСТ Р 51829-2001;
- плиты из фибролита на основе портландцемента – ГОСТ 8928-81.
Иногда панели могут разрабатываться в соответствии с нестандартными условиями. Это приводит к изменению характеристик панелей относительно признанных стандартов. Поэтому нужно изучать характеристики СИП панелей прежде чем начинать строительство.
Допустимые отклонения размеров:
- по длине и ширине ±3 мм;
- по толщине ±0,8 мм;
- отклонение от прямолинейности кромок — 1,5 мм на погонный метр.
Плиты также не теряют своих свойств при соприкосновении с влагой и в условиях перепадов температур.
Прочность соединения достигает следующих значений:
- при отрыве – 1,8/1,5 кг/см2;
- при сдвиге – 1,5/1,2 кг/см2.
Эти показатели обеспечивают большую вертикальную и горизонтальную нагрузку.
Теплопроводность зависит от материала, использованного при производстве:
- пенополистирол – 0,037-0,042 Вт/(м×°С);
- минеральная вата – 0,046-0,06 Вт/(м×°С);
- пенополиуретан – 0,028 ВТ/(м×°С).
То же касается и огнестойкости.
У фибролита с ППС относятся к группе Г1.
Стружечные плиты и пенопласт не так хороши. Они входят в группу Г3-Г4, поэтому их следует обрабатывать антигорючими пропитками.
Уровень звукоизоляции достигает 74 дБ. Это значение может меняться в зависимости от типа СИП панели и ее толщины. Плита со слоем ППС толщиной 140 мм характеризуется коэффициентом поглощения 0,44, а при толщине 160 мм этот показатель поднимается до 0.56. Панели с волокнистой теплоизоляцией – лучшие в этом вопросе.
Немного истории
Здания можно строить из сип-панелей любых размеров
Впервые структурно-изоляционные панели, как стройматериал, были созданы в США примерно в 30-е годы двадцатого века, американским инженером Ф.Л. Райтом, которые состояли из листов фанеры и минеральной ваты между ними. Главной целью при создании этого материала было уменьшить расходы граждан на покупку утеплителей для домов, а также сделать процесс строительства собственного жилья более доступным, за счёт дешёвых строительных комплектующих.
Новая разработка получила огромную популярность среди производителей стройматериалов и SIP-панели начали производить в большом количестве и постоянно усовершенствовать. При этом резкое увеличение применения материала произошло в начале 80-х годах прошлого века после изобретения пенополистирола и прочных деревянных плит ОСП. Даже сейчас, в 21 веке, СИП-панель активно применяется для строительства домов, а технология производства материала доведена до совершенства и продолжает модернизироваться.
Наибольшую популярность такой вид материала получил в Канаде, где каждый дом, в силу климатических условий, должен обладать такими особенностями, как высокоэффективное сбережение энергоресурсов и хорошая теплоизоляция. Именно за счёт распространённости технологии в стране, плиты стали известны, как Канадская технология возведения строений.
Этот способ постройки очень популярен в регионах с очень низкими температурами, где установка строений из стандартных материалов невозможна или затруднена, поскольку большую часть года преобладают суровые климатические условия.
Домокомплект для самостоятельной сборки
Нужно отметить, домокомплекты тем и популярны, что позволяют строить дома в короткие сроки (с хорошей бригадой можно соорудить здание за 1 день). Благодаря высокой плотности и прочности, а также удивительной теплонепроницаемости SIP технологии постройки на их основе получаются очень лёгкими, прочными, тёплыми.
Чаще всего фундамент организуют с помощью винтовых свай, последние обладают высокой остойчивостью, а благодаря тому, что монтируются всего за день пользуются дополнительной популярностью. Их главное преимущество — высокая устойчивость, которая достигается даже при сильных сезонных движениях грунта. Для многих важен тот факт, что такие сваи не требуют квалифицированных строительных работ и не нарушают почвенный покров при монтаже.
Обычно любая компания-поставщик предлагает покупателю набор:
- Проектная документация;
- Сборочная инструкция (подробная);
- Заготовки конструкций или готовые материалы для сборки.
В состав набора входят SIP панели внутренние, наружные стены, перекрытия, крыша и пиломатериалы (стропила, балки перекрытий, обрешётка, продольные балки, обвязочный брус).
Состав домокомплекта
При покупке стоит выбирать дома подходящие вам по площади, конструкции, с наилучшей комплектацией. В идеале у вас должны быть раскроены и приготовлены все элементы, если вы планируете собирать дом сами, причём элементы фундамента (набор винтовых свай) лучше сразу заказать в комплект, так как иначе вам потом придётся переплачивать.
Виды домокомплектов: премиум, стандарт, эконом
В премиум комплектации часто предлагаются не только нарезанные панели (для организации перекрытия, кровли, всех типов стен, перегородок), готовые пиломатериалы, которые откалибровали строго по проектным требованиям. Все панели и пиломатериалы проходят калибровку, обработку специальными химикатами для обеспечения огнеупорности согласно требованиям ГОСТ. Также древесину обрабатывают для стойкости от воздействия насекомых и грибков.
Премиум комплектация обязательно поставляется с винтовыми сваями и связочным брусом для устройства фундамента. Примечательно, что стандартная поставка у разных производителей может отличаться: могут быть не нарезанными пиломатериалы, могут не поставляться детали фундамента.
