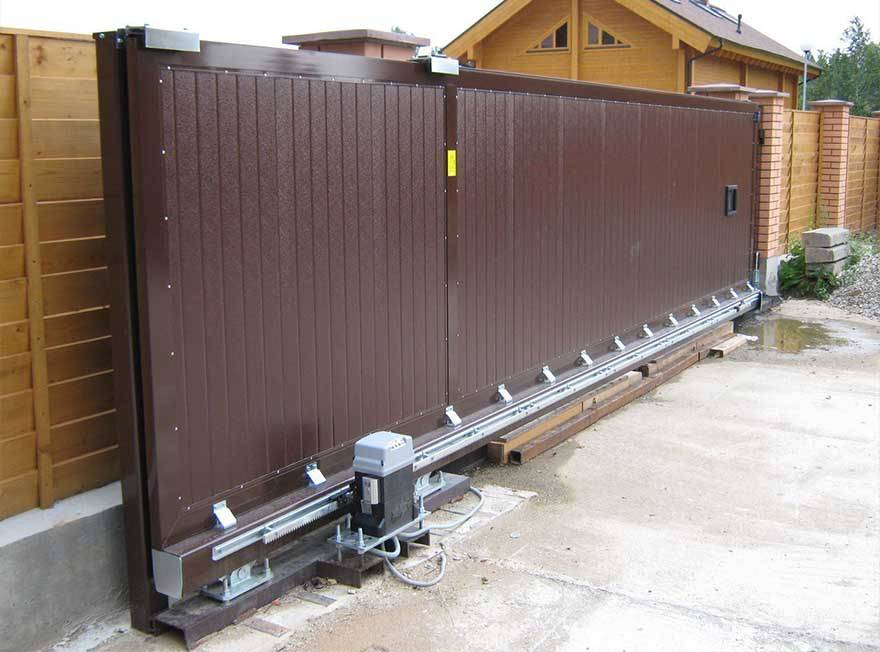

Монтаж привода для откатных ворот

Сколько в среднем стоит сделать привод для откатных ворот своими руками

Использование самодельных приводов имеет существенное преимущество – это низкая себестоимость. В общей сложности можно сэкономить от 10 тыс. руб. и больше. Цена самодельной конструкции в среднем составляет 3,5-4 тыс. руб. Какие затраты предусматривают:

• автоматика – 450 руб.;
• концевики – 400 руб.;
• двигатель привода дворников ВАЗ 2108 – 1500 руб.;
• комплектующие электросхемы: предохранители, реле и др. – 600 руб.;
• цепь велосипедная Урал – 3 шт. обойдутся в 900 руб.

Итоговая себестоимость – 3850 руб. Это минимальная сумма, которая может корректироваться в зависимости от того, что у пользователей есть в наличии дома. Если работать с материалами, которые уже имеются, цена снижается до 3000 руб. Это говорит о том, что даже привод для интенсивной работы не будет стоить слишком дорого.

Как же все-таки установить автоматику?

План автоматизации откатных ворот:

• Выбор места
• Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
• Установка автоматики

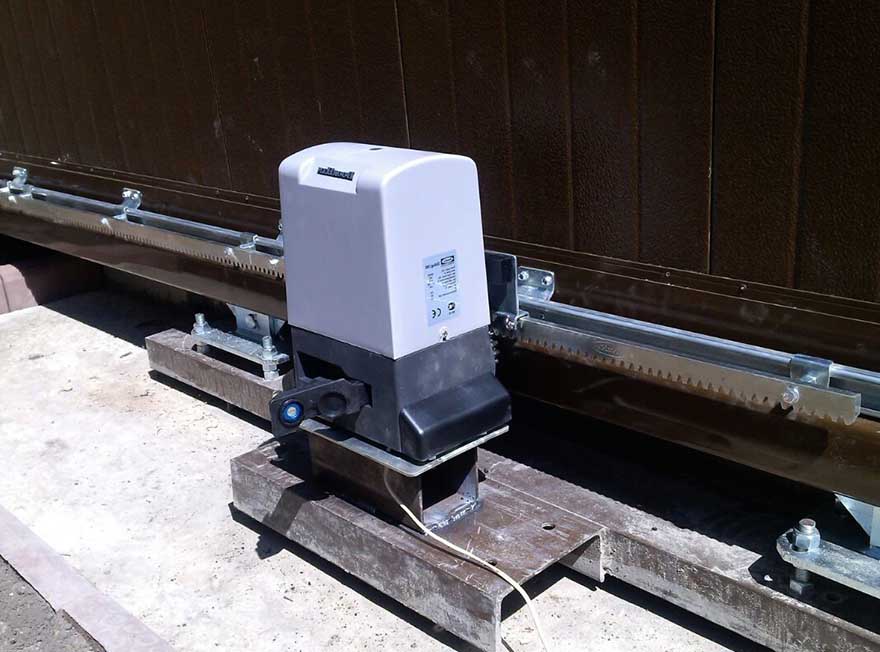

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

Подключение привода

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

Изготовление основных узлов самостоятельно

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Сервисное обслуживание откатных ворот

Чтобы ваши ворота работали надежно, следует проводить регулярное техническое обслуживание. Это необходимо для профилактики поломок и для бесперебойной работы. Мы опираемся на «Перечень регламентных работ». Сервисный осмотр проводится нашими сотрудниками — они знают конструкцию изделий, инструкции по установке. Кроме того, наши мастера в обязательном порядке проходят инструктаж по технике безопасности и обучаются методике монтажа. Не стоит забывать о том, что профилактика поломок и своевременно выявленные дефекты — основа долгой службы ворот. Сервисное обслуживание для гаражных, откатных и промышленных ворот должно осуществляться не реже чем раз в год.

Особенности установки автоматики

Проведение подобных работ осуществляется на заключительном этапе, если данная опция предполагается конструкцией. Перемещение створки ворот будет осуществляться посредством зубчатых реек, они продаются метражом вместе с крепежными системами. Рейки фиксируются к несущему профилю. Если вы решили установить ворота откатные с электроприводом, то необходимо помнить о том, что помимо зубчатых реек понадобятся пульт, электропровод, ключ, а также лампа-маячок. Все будет устанавливаться в соответствии с требованиями, прописанными в инструкции.

Первоначально нужно подобрать место для монтажа электропривода. Будет необходимо основание установки, которое идет в наборе. На нем и располагается привод. После систему следует зафиксировать на швеллер между каретками.

Когда устанавливаются ворота откатные с электроприводом, на следующем этапе следует настроить автоматику, установив ее в рабочее положение, чтобы определить месторасположение привода

Электропривод должен находиться на рейке с зубцами, важно проследить за тем, чтобы эти элементы находилась в центральной части шестеренки и фиксировались на трубе профиля в месте расположения наружного каркаса

После того как место будет определено, на него нужно уложить остальное оборудование для монтажа, а после пройтись сваркой по периметру. В некоторых случаях есть необходимость в подъеме привода на несколько сантиметров выше. Для этого следует использовать профильную трубу, к которой приваривается привод. При выборе трубы следует руководствоваться следующими размерами: 40 x 20, 50 x 50, 60 x 30. Как только швеллер будет установлен на монтажную основу, к нему следует зафиксировать с помощью сварочного аппарата электрический привод, а после закрепить, используя болты.

Пошаговое руководство по монтажу

Приступая к установке сдвижных ворот, запаситесь терпением. Выполняйте каждое действие не спеша, аккуратно. Пошаговая инструкция состоит из таких пунктов:

1. На швеллере, застывшем в основании, размещают раздвинутые каретки.
2. Наденьте раму с обрешеткой поверх роликовых кареток и выставьте по уровню.
3. Приварите платформы кареток к швеллеру. Следите, чтобы не было перекосов.
4. Приварите вверху верхний и концевой ролики. Затем снизу и сверху закрепите уловители. Концевой ролик должен попадать на нижний уловитель и разгружать его в закрытом состоянии.

Подробнее рассказывает Олег Владимирович в пошаговой видеоинструкции: https://www.youtube.com/watch?v=ddk6a0s3wsE.

Элементы и комплектующие ворот

Элементы и комплектующие

По сути, имея все необходимое для выполнения работ, вам будет нетрудно установить ворота. Особо глубоких знаний в строительстве вам не потребуется, достаточно базовых знаний, материала и следования рекомендациям специалистов.

Для работ вам понадобятся расходные материалы, но основная и важная часть элементов – фурнитура, отвечающая за движение ворот. Она состоит из:

• роликовой тележки или каретки (2 шт.);
• нижнего и верхнего уловителя;
• направляющей П-образной балки;
• зубчатой рейки;
• съемного концевого ролика;
• верхнего фиксатора с роликами;
• пластины для фиксации роликовой тележки.

Обращайте внимание на качество

При выборе качественной фурнитуры обращайте внимание на проверенных производителей, учитывая цену и качество изделий. Также можно обратиться за помощью к профессионалам, которые помогут выбрать наилучший вариант. Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место

В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы

Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место. В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Как правильно составить чертеж. Примеры готовых схем для откатных приводов

Начинать работу над изготовлением узла автоматики следует с планировки расположения всех компонентов. Без чертежей будет сложнее сделать привод, т. к

важно представлять, как должно выглядеть готовое изделие. Качественный привод можно создать, если на руках есть подробная документация

Ниже будет представлены нюансы ее составления – предлагается обзор процессов сооружения и установки привода на откатные ворота.

Составление центральных узлов

Необходимо определить точную комплектацию узла автоматики. Что понадобится: двигатель от стиральной машины, дворников или стеклоочистителя. Дополнительно подготавливается:

• пара концевых выключателей, причем многие рекомендуют использовать те, что установлены в автомобиле, но на практике оказывается, что такой механизм будет ненадежен, лучше подготовить промышленные концевики;
• блок управления, подойдет четырехканальный;
• блок питания (на 12 В);
• велосипедные цепи;
• звездочка (шестеренка).

Также можно добавить реечный элемент – зубчатую планку вместо цепи. Заменить такую конструкцию могут и ролики на оси, зафиксированные на кронштейне. Прижим к раме обеспечивается благодаря пружине. Для сравнения ременная передача может использоваться вместо редуктора. Из перечисленных центральных узлов составляется схема, по которой будет выполняться дальнейший монтаж.

Монтаж автоматики на ворота

Важно обращать внимание на детали в процессе изготовления и установки механизма. При восстановлении работы двигателя от старого прибора и на этапе присоединения элементов конструкции используют аппаратную часть – например, мультиметр, он позволит определить концы обоих пар обмоток. Для этого устанавливается режим измерения сопротивления

Для соединения преобразователя и вала мотора используется муфта.

Для этого устанавливается режим измерения сопротивления. Для соединения преобразователя и вала мотора используется муфта.

Формирование реечной передачи привода

Основной элемент для передачи тяги от мотора к воротам – цепь. Для этого необходимо приварить звездочку от велосипеда к валу преобразователя. Затем на конструкции будет зафиксирована цепь. Эта часть механизма есть дома у многих, не будет стоить практически ничего – используются старые детали.

Добавление к двигателю велосипедной цепочки

Закрепляют цепь, причем она должна иметь тот же шаг звеньев, что и звездочка. Начало работы мотора способствует передаче вращательных движений цепи, а она, в свою очередь, подтягивает полотно откатных ворот.

Установка двигателя на кронштейн

Для крепления используется кронштейн. Он будет установлен на площадке рядом с воротами. Если нет опыта, изготовить кронштейн можно с помощью уголков, например, перфорированных. Подходящие используются при строительстве каркасных домов, но можно применять и профильные детали. Три уголка привариваются друг к другу – два из них в торец, а третий – сбоку получившейся конструкции. С одной стороны приваривается анкер, который будет выполнять функцию натяжителя цепи.

Перфорация облегчает задачу монтажа двигателя – через отверстия заводят болты. Благодаря им можно в дальнейшем легко демонтировать его. Такая опция позволяет упростить обслуживание и ремонт, а также замену узла автоматики, если он выйдет из строя.

Натяжение цепи

Для крепления цепи используется болт с гайкой и контргайкой, который зафиксирован на воротах. Благодаря этому устройству можно натянуть или ослабить цепь. Лишняя ее длина устраняется не путем физического удаления, а благодаря выступающей части каркаса – профильной трубы, приваренной в качестве основы концевика. Цепь наматывается на нее, фиксируется в этом месте при помощи самореза.

В процессе эксплуатации ворот цепь может растянуться. Это не позволит нормально эксплуатировать полотно. Рекомендуется найти возможность, как изготовить зубчатую рейку – можно обратиться к слесарю.

Подключение приготовленного привода

Когда электропривод будет готов, останется подключить его к элементам управления с помощью проводов. Необходимо настроить концевые выключатели, для этого открываются ворота. Работы такого рода выполняются при заблокированном приводе. Устанавливаются сигнальные лампы. Они будут загораться при подаче электричества. Когда выполняется монтаж автоматики для откатных ворот своими руками, предусматривается защитный кожух, предупреждающий попадание воды, снега в механизм. В этом качестве может выступать металлический козырек над воротами, приводом.

Выбор комплектующих для привода.

В большинстве случаев для привода откатных ворот подойдет электродвигатель мощностью до 2,2 кВт. Тип электродвигателя зависит от существующей электрической сети. Если к дому подведено трехфазное напряжение (380 В), то нужно устанавливать трехфазные двигатели, например, моторы серии 4А100. Для подключения к однофазной сети (220 В) подойдут электродвигатели типа АИРЕ 80.
Оптимальная скорость перемещения ворот с учетом фактора безопасности и динамических нагрузок составляет 710 м/мин. Соответственно, при диаметре звездочки 100 мм, частота вращения выходного вала должна находиться в пределах 2530 об/мин. Таким образом, для электродвигателя с частотой вращения 1500 об/мин можно применить червячный редуктор с передаточным числом 50 или 63, например Ч-80, Чс-80, РЧУ-80 и 2Ч-80. В сумме двигатель и редуктор стоят примерно 350 у. е. Также можно установить готовый механизм – мотор-редуктор 2МЧ-80. При большой нагрузке желательно установить редуктор Ч100 или мотор-редуктор МЧ 100.

Применение подручных средств.

Стоимость привода можно значительно уменьшить, если при сборке использовать самодельные детали, а также имеющиеся в наличии комплектующие.
Вместо покупного электродвигателя можно установить мотор от ненужной стиральной машины. Чтобы его правильно подключить, нужно предварительно определить пусковую обмотку. Это удобно сделать, замерив сопротивления обмоток, у пусковой оно будет наибольшим.
Классическую втулочно-пальцевую муфту, соединяющую валы электродвигателя и редуктора можно заменить жесткой или гибкой муфтами упрощенной конструкции. Жесткая муфта обычная втулка с расточенными в ней отверстиями соответствующих диаметров и шпоночными пазами. Гибкая муфта состоит их двух фланцев, соединенных резиновыми полосками (лепестками).

Конструкция рамы.

Раму привода, на которой будут монтироваться все его элементы лучше всего сварить из стальных уголков с полкой 45 мм. Тумба должна иметь жесткую конструкцию и надежно крепиться к бетонному фундаменту. Для этого достаточно 4-х анкерных болтов диаметром 16 мм.
Как правило, высота оси входного вала редуктора и вала электродвигателя отличаются, поэтому рама должна иметь два уровня.
Чтобы иметь возможность более точной взаимной ориентации двигателя и редуктора в горизонтальной плоскости, крепежные отверстия в раме можно сделать овальными. Соосность валов по высоте регулируется с помощью прокладок из тонкого металла толщиной 0,50,8 мм.

Цепной привод.

Прежде всего, нужно подобрать звездочку (это может быть деталь велосипеда или мотоцикла) и закрепить ее на выходном валу редуктора. Сопрягаемая цепь располагается горизонтально вдоль полотна ворот. Таким образом, вращение звездочки преобразуется в поступательное движение цепи, а вместе с ней ворот.
Для крепления цепи необходимо предусмотреть в конструкции полотна специальную планку на высоте 500-600 мм от уровня дороги. Цепь крепится снизу. Спереди можно предусмотреть защитный резиновый кожух.
В процессе работы в шарнирных соединениях между звеньями появляются дополнительные зазоры, вследствие чего цепь растягивается и провисает. Чтобы устранить этот недостаток, крайнее звено нужно соединить со шпилькой, которая вставляется в проушину, приваренную к полотну ворот. Шпилька фиксируется гайкой. Такое примитивное устройство позволит поддерживать цепь в натянутом состоянии.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Виды откатных ворот

При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно:

• хорошо смонтированные откатные ворота приводиться в движение без явных усилий;
• двустворчатые автоматические ворота имеют 2 привода, но цена ненамного превышает стоимость стандартных автоматизированных ворот.

Откатные ворота разделяются на такие виды:

1. Подвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 — 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.
2. Откатные ворота по рельсу – одна из самых простых и надежных конструкций. Ее недостатком есть невозможность использования в холодную пору года, так как рельс забивается снегом и требует постоянной чистки. В сравнении с подвесной конструкцией этим воротам требуется меньше места для движения. Такая конструкция ворот отлично подойдет, если необходимо закрыть большой проем. Для устройства двигающихся по рельсу ворот необходима укладка рельса поперек проезда. Далее проем ворот монтируется на специальные ролики. Вверху ворота также удерживаться в строго вертикальном положении благодаря столбу скоба.
3. Откатные ворота консольного типа – имеют самую большую конструктивную сложность при монтаже. Для российского климата такой тип автоматических ворот подойдет лучше всего. Такие ворота плотно закрывают все пространство дорожного проема. Сами же консольные ворота находится над проездом. Вся конструкция крепиться на несущую опору, которая благодаря роликовым тележкам установлена на основе. Она расположена сбоку от ворот. Несущая балка может занимать следующие положение – снизу, в середине, сверху.

Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом.

Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.
