Как установить приточно-вытяжную вентиляцию?

Самостоятельный монтаж вентиляции: основные этапы работы

После того как проведен расчет мощности и других основных размеров системы, можно приступать к установке. Монтаж приточно-вытяжной вентиляции желательно доверить специалистам, хорошо разбирающимся в деле, но при желании его можно провести своими руками.

Важно определиться с местом установки. Наиболее подходящими  являются чердак, потолок жилого помещения

Также возможна установка вертикальной системы в промежутке между двумя этажами.

Установка приточно-вытяжной вентиляции состоит из нескольких этапов:

Необходимо определиться с размерами отверстий для вентилирования

Важно помнить, что на 1 квадратный метр помещения требуется 15 мм диаметра. Так, для комнаты площадью 50 м2 потребуется отверстие диаметром 750 мм.
Найти место для приточного отверстия

Его необходимо расположить немного выше пола. Для создания отверстий используют перфоратор.
Поместить в отверстие воздуховод, длина которого должна быть около 0,4 метра.
Установить еще один воздуховод внутри комнаты.
Определиться с местом расположения вытяжного отверстия. Находиться оно должно напротив стены с приточным воздуховодом.
Воздуховод установить снаружи дома, выведя его на 50 см над крышей.
Собрать вентилятор.
Установить вентилятор в отверстие.
Провести пробное испытание вентиляции.

Предложенный алгоритм этапов работы универсален. Основываясь на нем, можно установить вентиляционные системы самой сложной конструкции.

Вентиляция от застройщика

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляцииДаже в старых домах предусмотрены вентиляционные колодцы

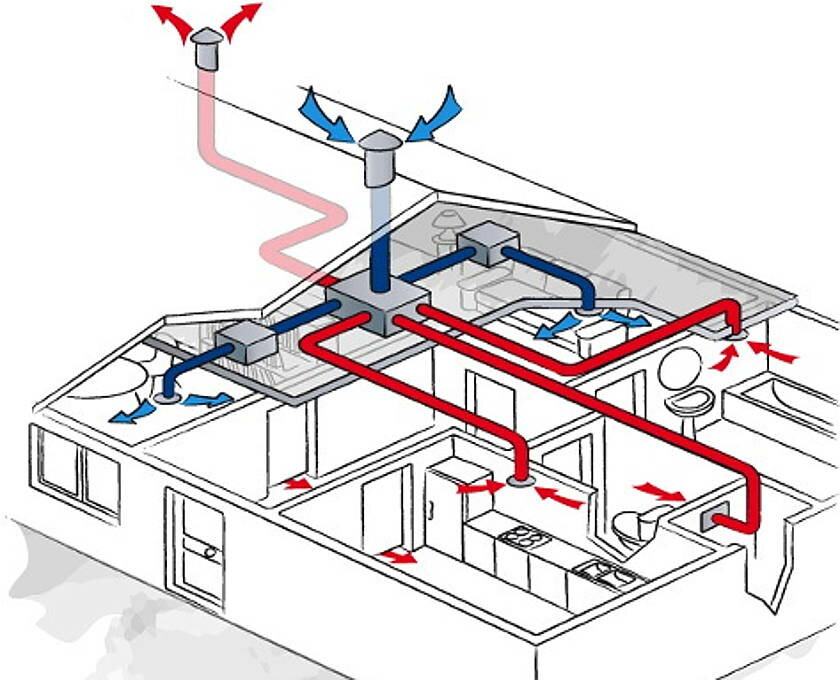

Правильное расположение притока и вытяжки в помещении. Естественное вентилирование

Естественная вентиляция помещений происходит согласно физическим законам – за счет разницы температур и давлений между наружным и внутренним воздухом. Еще во времена Римской империи инженеры устанавливали в домах знати подобия шахт, которые служили для проветривания.

В комплекс естественной вентиляции входят наружные и внутренние проемы, фрамуги, форточки, стеновые и оконные клапаны, вытяжные шахты, вентканалы, дефлекторы.

Качество вентилирования зависит от объема проходящих воздушных масс и траектории их движения. Самым благоприятным является вариант, когда окна и двери расположены в противоположных концах комнаты. В этом случае при циркуляции воздуха происходит полноценная его замена по всему помещению.

Вытяжные каналы размещают в помещениях с наибольшим уровнем загрязнения, неприятных запахов и влажности – кухнях, санузлах. Приточный воздух поступает из других комнат и выдавливает отработанный на улицу.

Чтобы вытяжка работала в нужном режиме, ее верх должен находиться выше крыши дома на 0,5-1 м. Это создает необходимую разницу давлений для перемещения воздуха.

Естественная вентиляция бесшумна, не потребляет электроэнергии, не требует больших вложений на устройство. Воздушные массы, проникающие извне, не приобретают дополнительных свойств – не подогреваются, не очищаются и не увлажняются.

Рециркуляция воздуха ограничивается пределами одной квартиры. Из соседних помещений подсоса быть не должно.

Принудительная вентиляция

Принудительная вентиляция стала использоваться с середины 19 века. Сначала большие вентиляторы применяли на рудниках, в трюмах кораблей, сушильных цехах. С появлением электрических двигателей в проветривании помещений произошла революция. Появились регулируемые приборы не только для промышленных, но и для бытовых нужд.

Теперь наружному воздуху при прохождении через систему принудительного вентилирования сообщают дополнительные ценные качества – его очищают, увлажняют или осушают, ионизируют, подогревают или охлаждают.

Вентиляторы и эжекторы перемещают большие объемы воздушных масс на значительных площадях. В систему входят электродвигатели, пылеуловители, нагреватели, шумоглушители, приборы контроля и автоматики. Их встраивают в воздуховодные каналы.

Расчет естественной вентиляции жилых помещений

Расчет заключается в определении расхода приточного воздуха L в холодный и теплый период года. Зная эту величину, можно подобрать площадь сечения воздуховодов.

Дом или квартиру рассматривают как единый воздушный объем, где циркуляция газов происходит через открытые двери или подрезанное на 2 см от пола полотно.

Приток происходит сквозь негерметичные окна, наружные ограждения и путем проветривания, удаление – через вытяжные вентканалы.

Объем находят по трем методикам – кратности, санитарным нормам и площади. Из полученных значений выбирают наибольшее. Перед тем, как рассчитать вентиляцию, определяют назначение и характеристики всех помещений.

Основная формула для первого расчета:

L=nхV, м³/ч, где

• V – объем комнаты (произведение высоты на площадь),
• n – кратность, определяемая по СНиП 2.08.01-89 в зависимости от расчетной температуры в помещении в зимний период.

По второй методике объем рассчитывают исходя из удельной нормы на человека, регламентируемой СНиП 41-01-2003. Учитывают количество постоянно проживающих людей, наличие газовой плиты и санузла. По таб.М1 расход 60 м³/чел в час.

Третий способ – по площади.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

• проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
• оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
• Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Стоимость решений обустройства вентиляции

Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.

Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.

Какая средняя цена за оборудование для вентиляции в квартире и частном доме

Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.

Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.

Стоимость бюджетных моделей компактной вентиляции

Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.

Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.

Стоимость среднего сегмента моделей компактной вентиляции

Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.

Стоимость оборудования из премиум сегмента компактной вентиляции

Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.

Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения.

От чего зависит цена вентиляции в квартире и частном доме “под ключ”

На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.

Кроме того, необходимо учесть:

• Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
• Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
• Особенности конкретной выбранной вентиляционной модели.
• Комплект и количество единиц вентиляционного оборудования.
• расчет производительности системы вентиляции для полноценного воздухообмена;
• Инженерно-архитектурные особенности помещения под обустройство.

Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.

Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно.

Приточно-вытяжная вентиляция квартиры с рекуперацией

Данная система полностью автономна и изолирована от центральной вентиляционной системы всего здания.

Подразделяют:

• Центральные приточно-вытяжные рекуперационные установки (ПВУ) служат для обслуживания всей квартиры.
• Компактные приточно-вытяжные устройства — рекуператоры бытового типа, используются для отвода воздуха из конкретного помещения квартиры.

Вентиляции приточно-вытяжного типа дополнительно модифицируются применением распределительных воздуховодных систем, декоративно-заборными решетками, диффузорами для рассеивания воздушного потока, кроме того, воздуховоды могут быть проведены над подшивными потолками, в коридорах и на лоджиях. Монтаж таких устройств может быть осуществлен в малогабаритных комнатах за счет компактности и эргономичности.

Приточно-вытяжные системы вентиляции имеют следующие положительные стороны:

• Подача свежего воздуха контролируется, отработанный воздух эффективно отводится из кухни и санузла.
• Воздух притока и оттока комплексно обрабатывается – осуществляется прогрев, очистка, увлажнение или осушение, а также охлаждение в зависимости от выбранной функциональности.
• Сохранение тепла рекуперацией – возможность прогрева приточного воздуха теплом отточного с сохранением 80% тепловой энергии.
• Возможность использования автоматики для контроля и управления.
• Микроклимат и комфорт в квартире могут обеспечиваться 365 дней в году.

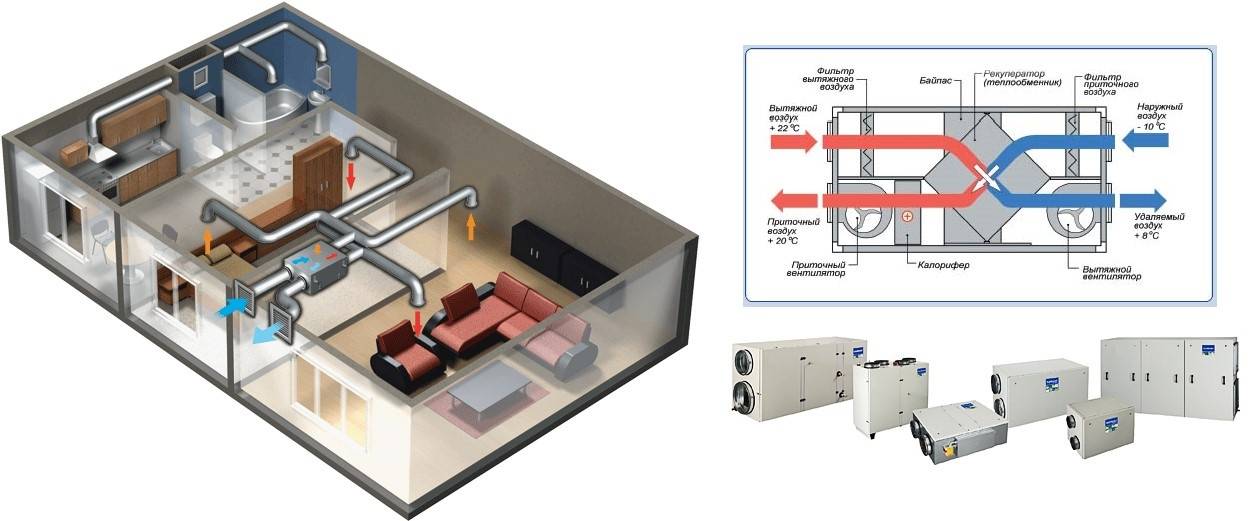

На рисунке ниже представлена схема, где выполнена потолочная разводка воздуховодов от приточно-вытяжной установки. Квартира снабжена вентиляционной системой, состоящей из ПВУ и двух стеновых клапанов для притока и удаления воздушных объемов.

Применение различных проектов для ПВУ с использованием рекуператоров позволит без лишних финансовых и производительных затрат обеспечить квартиру эффективным притоком и удалением воздуха.

Компактные рекуператоры для ПВУ имеют следующие особенности:

•  Монтаж выполняется максимально просто в отверстие, которое обустраивается в фасадной стене.
• Сохранение тепла (рекуперация) до 90%.
• Может быть установлена парная группа устройств для притока и оттока.
• Очистка воздуха.

Важно! Если в систему монтируется наружный клапан, то полностью исключается появление обратной тяги.

Что касается недостатков, то рекуператоры для вытяжных устройств используются индивидуально, то есть на отдельные вентканалы для кухни и санузла необходимо устанавливаться собственные рекуператоры. Кроме того, необходимо правильно рассчитать и подобрать наиболее целесообразное по функциональности устройство.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Самостоятельный монтаж вентиляции: основные этапы работы

Монтирование вентиляционной системы доступно любому, имеющему опыт работы с инструментами. Выполняя установку приточно-вытяжной вентиляции своими руками, необходимо учесть ряд правил и особенностей:

1. Сначала необходимо произвести расчет всех параметров для того, чтобы система полностью соответствовала помещению (к примеру: при объеме 350 кубометров подача воздуха должна выполняться со скоростью примерно 200 кубометров за один час).
2. Правильный расчет напрямую зависит:

от диаметра вентиляционных труб

Есть смысл монтировать прямоугольные вентканалы с пропорцией сторон 3:1. Это поможет сильно не сокращать высоту потолков, но уменьшить шум от движения воздуха.

длины воздуховодов

Чем длиннее вентканал, тем больше теряется в эффективности циркуляции воздуха.

производительности установленных в системе вентиляторов

После полного расчета длины и сечения всех каналов и суммарного расчета площади всех вентилируемых помещений можно подбирать установку, опираясь на показатели мощности в ее инструкции по эксплуатации.

3. Осуществляется установка специальных рукавов, всех необходимых частей строго в соответствии с предложенной схемой.
4. Профессионалы советуют в первую очередь проводить центральный воздуховод. Потом от него выполнять разводку во все комнаты, имеющиеся в доме или квартире.

В том случае, если вы самостоятельно занимаетесь монтажом системы вентиляции, не забудьте обратить внимание на настройку ее функционирования. Регулировка выполняется двумя способами – автоматически или вручную

Если вы заинтересованы в экономии потребляемой электроэнергии, то здесь подойдет ручной тип настройки.

Какой именно вариант устройства и монтажа вентиляции будет выбран, зависит от возможностей и требований конкретного случая. В одном случае хватит оконного и канального варианта, в другом потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы улучшенная или впервые монтируемая вентиляционная система полностью обеспечивала потребности в полноценной циркуляции воздуха, как залога комфортной и здоровой среды проживания.

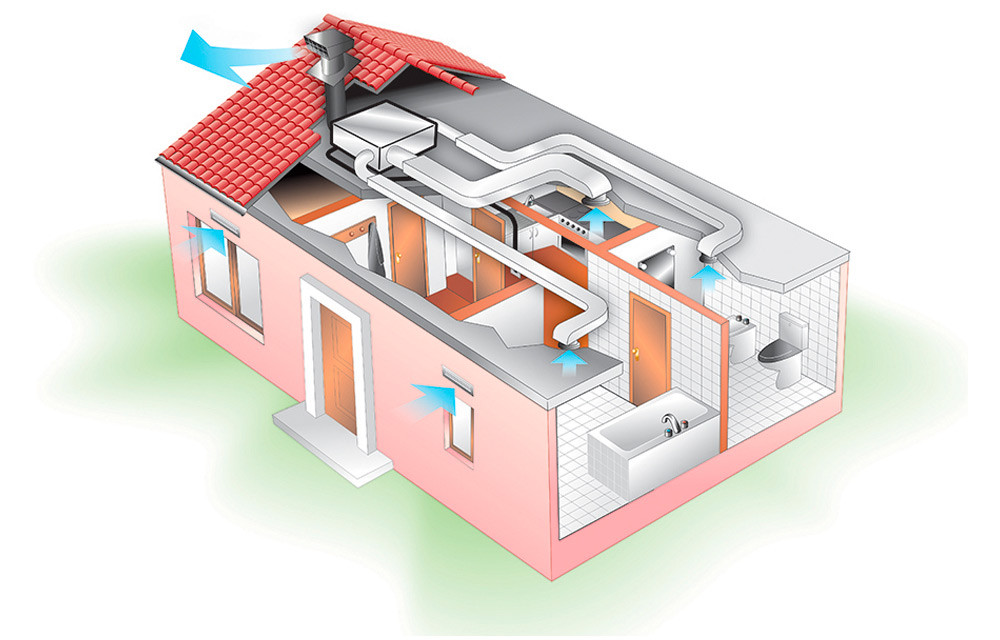

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Рекуператор в системе вентиляции

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива. Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его

Таким образом, рекуператор становится немного увлажнителем

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

1. Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
2. Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
3. Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Этапы монтажа вентиляции

1. Подготовительный этап: составление и согласование графика работ.
2. Поставка оборудования и комплектующих для монтажа вентиляционной системы.
3. Монтаж и сборка по этапам: монтаж труб вентиляции, соединение между собой, установка распределительных устройств, установка оборудования: вентиляторов, калориферов, увлажнителей, фильтров и т.д., присоединение воздуховодов к оборудованию, подключение питания.
4. Тестирование и наладка.
5. Сдача в эксплуатацию.

Если перед установкой новой системы была демонтирована старая, в перечень добавляется этап «Демонтаж».

Теперь подробнее по каждому пункту списка.

Стоимость монтажа приточно вытяжной вентиляции

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Цены

• Монтаж приточных установок от 13 000 руб
• Монтаж приточно-вытяжных установок от 20 000 руб
• Монтаж вытяжных установок от 1 100 руб
• Монтаж воздуховодов от 150 руб
• Монтаж вентиляторов от 3 000 руб
• Монтаж решеток и автоматики от 300 руб

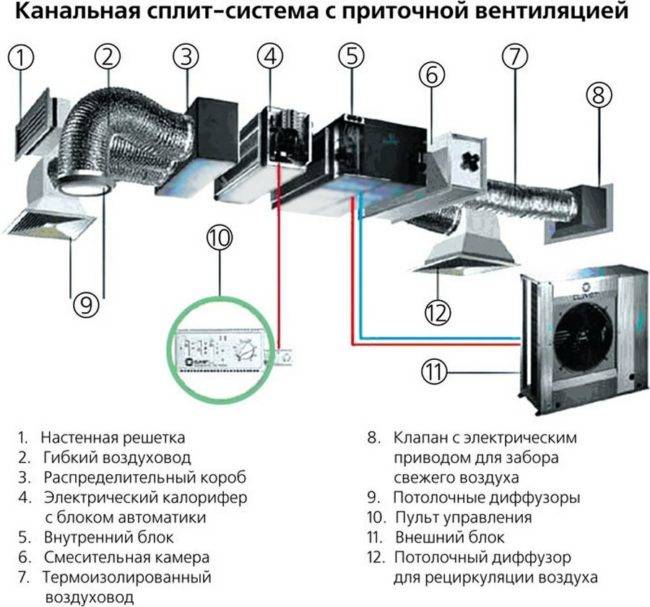

Из каких узлов состоит приточно-вытяжная вентиляция

Простейшая естественная вентиляция может состоять из приточных и вытяжных отверстий, оснащенных декоративными решетками с клапанами. Схема средней сложности включает разводку воздуховодов по комнатам. Сложная вентиляция состоит из набора следующих узлов:

1. Декоративные решетки, защищающие каналы от проникновения с улицы мусора и грызунов;
2. Фильтрующие элементы;
3. Клапана, перекрывающие холодные потоки обратной тяги;
4. Охлаждающие испарители для получения прохладного воздуха летом;
5. Калориферы для подогрева приточных воздушных потоков зимой;
6. Канальные вентиляторы;
7. Воздуховоды круглого и прямоугольного сечения;

8. Глушитель для поглощения звуков работающих вентиляторов;
9. Распределительные решетки, рассеивающие поступающий в комнаты воздух мелкими порциями;
10. Рекуператор для перенаправления, подогрева или охлаждения воздушных потоков;
11. Датчики, передающие данные о климате в помещении на электронный блок;
12. Автоматика для программирования пользователем параметров вентилирования, управления работой оборудования.
