Комбинированная вентиляция автомобильного бокса
Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.
Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.
Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.
Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.
Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)
Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.
Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.
Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.
Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.
Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы
Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.
При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.
Воздухообмен в смотровой яме
Вентиляционный канал смотровой ямы можно вмонтировать в общегаражный
В любом капитальном гараже имеется смотровая яма и небольшой подвал, в котором по необходимости хранится продовольствие. Их наличие потребует от исполнителя дополнительных усилий, направленных на обустройство вентиляции в подвале гаража, позволяющей удалять из него посторонние запахи и влагу. Организовать вытяжку в смотровой яме будет еще сложнее, поскольку она отличается небольшими габаритами.
Реализовать стабильный воздухообмен в этой части гаражного пространства можно двумя способами:
- путем обустройства вытяжки, являющейся частью общей вентиляционной системы;
- за счет изготовления собственной вытяжной конструкции.
Наименее затратным по исполнению решением считается автономная вентиляция погреба в гараже, изготовленная как дополнение к общей системе.
Перед обустройством вентиляции в смотровой яме в первую очередь подготавливается общая схема для всего гаражного комплекса. На ней обязательно указываются отверстия в его стенах, фундаменте, а также в цокольной части, необходимые для дальнейшего размещения воздуховодов.
Есть ли разница в системах между металлическим и построенным гаражах?
Сам по себе металлический гараж – строение маленькое, поэтому в нем будет достаточно естественной вентиляции с установкой вытяжки и приточного канала. Хотя, как уже было сказано выше, щели в воротах и двери бывают достаточны, чтобы обеспечить требуемый приток свежего воздуха. При этом вентиляция играет в этом случае одну единственную роль – вывод именно отработанного воздуха и неприятных запахов.
Обычно металлическая конструкция – это всего лишь место хранения автомобиля. Если хозяин в нем делает домашнюю мастерскую, то строение утепляют и отапливают. И вот тут вентиляция играет немаловажную функцию. Свежий воздух в таком помещении должен поступать обязательно, и, скорее всего, щели не смогут обеспечить его в полном объеме. Тогда и надо будет продумать систему его притока. Хотя в любом случае вентиляция в железном гараже – система проще, чем в капитальной постройке.
Гараж из кирпича или блоков в первую очередь требует основательного подхода к организации воздухообмена. Конечно, все зависит от его размеров, но принудительная вентиляция даже в небольшом по площади помещении здесь не помещает. Как уже было сказано, самый простой вариант – установка настенного вентилятора или на приточный участок, или на вытяжной.
Нельзя подходить к решению задач, связанных с гаражной вентиляции, с позиции объема помещения. Надо просто обозначить – эта система должна быть обязательно, а уже потом решать, какую делать, устанавливать вентилятор или нет.
Выбираем тип вентиляции
Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:
Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования
Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств
В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.
Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.
Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага
А вытяжная труба поднимается на 50 см над уровнем крыши.
Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража
Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий
Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.
Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.
Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха
Это особенно важно зимой
Комбинированные вентиляционные системы
В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.
Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже
Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости
Вентиляция в гараже с подвалом
Раз уж речь идет о таком специфическом виде обустройства воздухообмена, как гаражная вентиляция, то сначала определимся с принципом ее работы и монтажа именно для данных сооружений.
Принцип построения вентиляции гаража
Гараж включает в себя три инженерно-архитектурные сооружения:
- Гараж непосредственно.
- Смотровая яма для обслуживания автомобиля.
- Погреб или кессон
Иногда в гаражных помещениях обустраивается небольшое отделение, огражденное перегородкой, но поскольку данный вид обустройства не распространен, то мы не будет учитывать наличие перегородок при разработке проектов вентиляции для гаража.
Все три элемента имеют последовательное расположение сверху вниз с разным уровнем заглубления. Помещения имеют атмосферное сообщение, поэтому система вентиляции одна для всех трех составных частей гаража. Правильная организация – залог отсутствия потеков конденсата на внутренней поверхности стен.
Важно! Конструкция многих погребов предусматривает откидную крышку – в этом случае для погреба оборудуется отдельный приток и отдушина. Классическая схема не содержит в составе специальных вентиляторов, но в некоторых случаях их монтаж не исключается.

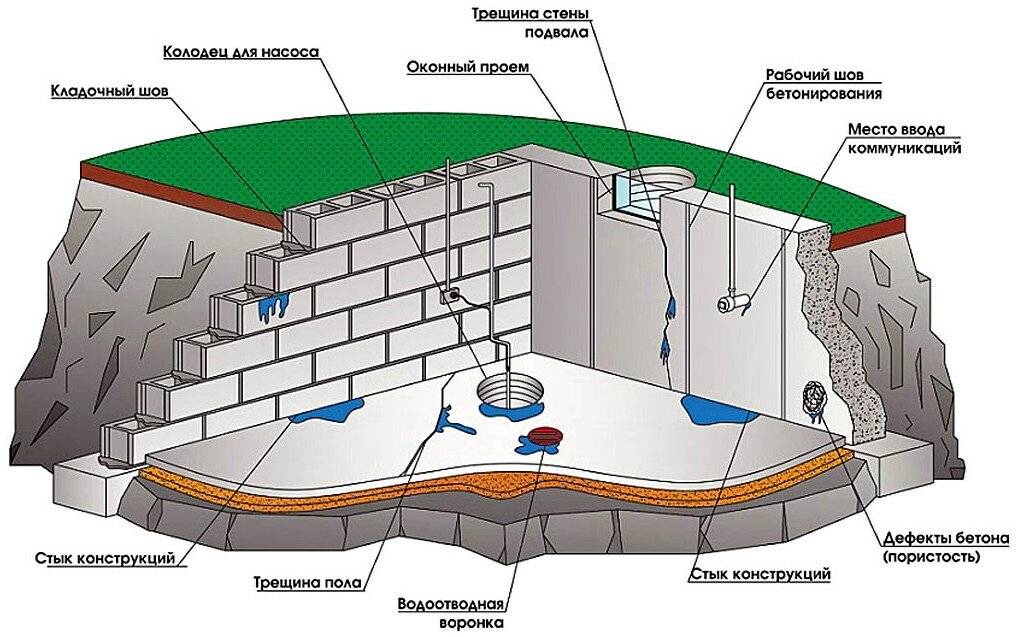

Изоляция погреба
На глубине всего 1 м. под землей сохраняется постоянная температура, это обстоятельство позволяет хранения продуктов в погребах в условиях приемлемой температуры. Как уже было сказано, архитектура многих погребов подразумевает изоляцию от остального помещения гаража:
- Откидной люк на месте лаза.
- Потолок толщиной от 25 до 45 см.
Люк выполняется из металла, поэтому на нем будет накаливаться влага конденсата из-за хорошей теплопроводности металлической поверхности. В зимнее время конденсат начнет покрываться тонким слоем инея.
Стены и потолок изолируются пенопластовыми панелями не уже 3 см. панели стыкуются без зазоров, промазываются герметиком на стыках и закрепляются. Между панелями и стеной не должно быть зазоров, так как они сразу станут полостями для накопления конденсатной влаги, а значит для возникновения плесени, грибка и неприятного запаха.
Важно! Погреб используется для хранения овощей, а овощи – это органика. Это означает постоянное испарение и появление теплого воздуха, который силой конвекции будет устремляться к потолку погреба
В итоге без вентиляции начнет образовываться конденсат.
Вытяжка
Вытяжное отверстие должно находиться почти у самого потолка в стене, которая противоположна месту воздушного притока. Такое расположение объясняется явлением воздушной конвекции: приток находится снизу, так как холодный воздух циркулирует невысоко от земли, в помещении он нагревается и устремляется к потолку гаража, откуда отводится наружу через отдушину. В погребе выполняется та же самая схема.
Вытяжка обустраивается как можно выше, чтобы теплый поток циркулировал с максимальной силой в зоне повышенного давления. И приток, и вытяжка выполняются в виде труб, которые отводятся за периметр гаража – снаружи они обустраиваются козырьками.
Приток
Труба для притока располагается горизонтально для наземного гаражного строения и вертикально, если она выводится из подземного пространства погреба или подвала. Допускается наклон не более 75о относительно вертикальной оси. Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). В погребе конец трубы не доходит 50-60 см. до поверхности пола, а для гаража труба заглубляется на 10-15 см. в стену. При правильной организации вентиляции в гараже на трубах подвода-отвода воздуха не будет появляться конденсат, но для надежности их можно покрыть слоем теплоизоляции.
Вентиляция в металлическом гараже
Металлический гараж, также как и кирпичный, требует устройства вытяжки. Это необходимо для удаления излишней влаги, способствующей разрушению крыши строения.
В зимний период из-за излишков влажного воздуха происходит его конденсация. При этом минусовые температуры создают ледяную корку, которая разрушает структуру металла и способствует отслоению лакокрасочного слоя.
Летний период тоже неблагоприятен для гаража, у которого отсутствует вытяжка. Влага, скапливающаяся под крышей, создаёт повышенную коррозию металла и значительно сокращает срок службы.
Простая вентиляция металлического гаража
Решением проблем с вентиляцией станет простое, но очень эффективное решение. Требуется просверлить электродрелью несколько отверстий в стенках.
Для обеспечения притока отверстия сверлятся внизу боковой или передней стенки гаража. Устройство вытяжки обеспечивается устройством отверстий в верхней части (под потолком помещения) стены. Такая система позволяет организовать циркуляцию свежего кислорода.
Для декоративной отделки следует приобрести вентиляционные решётки. Установить их очень легко, просверлив предварительно по периметру вентиляционных отверстий дырки под крепёж.
Рекомендации
Несколько советов:
- используя полироль для панели автомобиля, следует включать вытяжку на средние обороты, но при наличии склонности к аллергии, её включают на полную мощность;
- приготовляя самодельные средства для обработки кузова, проветривание должно быть особенно интенсивное. Например, автошампунь для ручной мойки фирменного изготовления имеет минимальные побочные эффекты, а краска грозит серьёзными последствиями;
- в гараже с компрессором обязательно наличие мощной вентиляции, так как подразумевается выполнение окрашивания, мойки, очистки и т. д. Важную роль в выполнении процедур играет качество материала. Лучше подбирать шампунь для бесконтактной мойки без запаха, чтобы не спровоцировать аллергию;
- некоторая полировка автомобиля имеет резкий запах. Процесс в целом относительно безопасен, так как отполировать фары или кузов можно различными средствами, в том числе натуральными веществами;
- при работе с нагревающими приборами вентиляция помогает регулировать температуру. Существует несколько способов, как снять тонировку со стекла, но один из самых эффективных – воспользоваться строительным феном, который также пригодится для устранения трещин на фарах, разглаживания тонировочной плёнки и т. д.
Полноценная регулируемая вытяжка способствует использованию гаража для многочисленных ремонтных работ. Она помогает сохранить автомобиль от коррозии, предотвратить появление сырости, конденсата и ускоряет очистку воздуха от химических испарений.
Комбинированная вентиляция автомобильного бокса
Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.
Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.
Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.
Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.
Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)
Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.
Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.
Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.
Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.
Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы
Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.
При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.
Как сделать вентиляцию в гараже своими руками
Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.
Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.
Естественную систему
Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.
В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.
- Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
- Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.
Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.
Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.
Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.
Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя
Для этого обязательно устанавливается механический отвод отработанных воздушных масс.
Механическую вытяжку
К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.
Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.
На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.
Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.
Организация временной вентиляции
Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.
Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:
Галерея изображений
Фото из
На вытяжные отверстия, которых в примере по два с каждой стороны от ворот, ставим пластиковые угловые отводы. К ним будет подключаться вытяжная механическая система
Так как планируется устройство механической вытяжной системы, для работы ее вентилятора устраиваем проводку и подводим силовую линию к удобному для подключения месту
Вверху, практически под потолком, крепим обрезок доски, на котором зафиксирован канальный вентилятор
По факту замеряем расстояния воздуховодов: от вытяжного отверстия до вентилятора и от вентилятора до необходимого для работы места
Прокладываем гофрированный воздуховод до вентилятора, соединяем его с вытяжным отверстием, крепим хомутами к стене
Для подвижного отрезка воздуховода, который планируется убирать, чтоб не мешал передвижению по гаражу, ставим кронштейн с металлическим стержнем на потолок
На основе соединительной детали, предназначенной для состыковки отрезков гофры, делаем из проволоки каркас для вытяжной воронки
Фольгированной пароизоляцией оборачиваем каркас, закрепляем материал на соединителе скотчем
Шаг 1: Установка угловых отводов на вентиляционные отверстия
Шаг 2: Устройство проводки для подключения вентилятора
Шаг 3: Установка канального вентилятора
Шаг 4: Подготовка гофры для устройства воздуховодов
Шаг 5: Подключение части воздуховода к вентилятору
Шаг 6: Монтаж кронштейна для подвижного отрезка
Шаг 7: Изготовление каркаса вытяжной воронки
Шаг 8: Обертывание воронки фольгированным материалом
Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:
Галерея изображений
Фото из
Воздуховод системы в собранном состоянии
Крепление подвижной части воздуховода
Воздуховод в собранном состоянии
Подготовка к работе в смотровой яме
Представленное к рассмотрению решение позволяет ремонтировать автомобиль зимой, не открывая нараспашку ворота.
Мастер сможет трудиться в нормальных для него температурных условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.
Материалы и оборудование для устройства вентиляции в гараже
Конечно, наиболее важными деталями вентиляции являются воздуховоды. И для того, чтобы не переплачивать лишних денег на их приобретение, многие монтируют вентиляцию в гаражах из канализационных труб. При этом, помимо дешевизны этого материала, он еще и достаточно надежен, а значит его применение наиболее оптимально. А мы сейчас попробуем сравнить стоимость не только воздуховодов из различного материала, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и прогревать его
Для начала обратим внимание на трубы для вентиляции гаража
| Наименование | Размер | Материал | Стоимость, руб. |
| Труба | 110×3000 | ПВХ | 400 |
| Труба | 110×3000 | Латунь | 1100 |
| Воздуховод | 250×1000 | Алюминий | 340 |
| Воздуховод | 204×60х1000 | Пластик | 160 |
А теперь рассмотрим нагнетатели различных типов.
| Наименование | Модель | Производительность |
| Рекуператор | Прана—250 | 650 м3/ч |
| Приточная вентиляция | Селенга | 600 м3/ч |
Таким образом приобретение установки с подогревом становится довольно затратным предприятием
Именно по этой причине стоит обратить внимание на возможность ее изготовления своими руками. Ведь обычный вентилятор для вытяжки в гараже обойдется в гораздо меньшую сумму
Тем более, что их ассортимент на российских прилавках достаточно широк. Средняя цена, за которую можно приобрести вытяжной вентилятор для гаража колеблется в диапазоне от 1500 до 4000 руб.
Ассортимент пластиковых труб для вентиляции
