Точилки для ножей своими руками

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Изготовление камней для заточки

Современному мастеру не составит труда изготовить камни для заточки своими руками. Для этого понадобится:

• деревянная плашка по размеру будущего точила;
• эпоксидная смола;
• картонный коробок по размеру бруска;
• абразив;
• защитные резиновые перчатки.

В качестве абразива можно использовать готовый порошок, либо можно подготовить абразив собственного производства, например, из старого бруска зелёного цвета ещё советского производства. Подобный брусок можно стереть в порошок и использовать его в дальнейшем в качестве абразива. Деревянную плашку требуется обработать с одной стороны наждачной бумагой и пилой сделать частые насечки. Эпоксидную смолу смешать с абразивной крошкой. Предварительно расположив брусок в склеенной по размеру бруска картонной коробочке, покрыть подготовленную поверхность деревянного бруска смесью эпоксидной смолы и абразива. После полного отверждения смолы брусок готов к использованию. Другим вариантом изготовления камней для заточки своими руками является создание точильного бруска из небольших прямоугольных стеклянных пластин толщиной около 5 мм. При помощи двусторонней клейкой ленты на поверхность стеклянной пластины наклеивается наждачная бумага. Точильный брусок готов к работе.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек — не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим «домиком» просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож «ходит» вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень — необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном — от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой — более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные — из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

1. Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
2. Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
3. Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

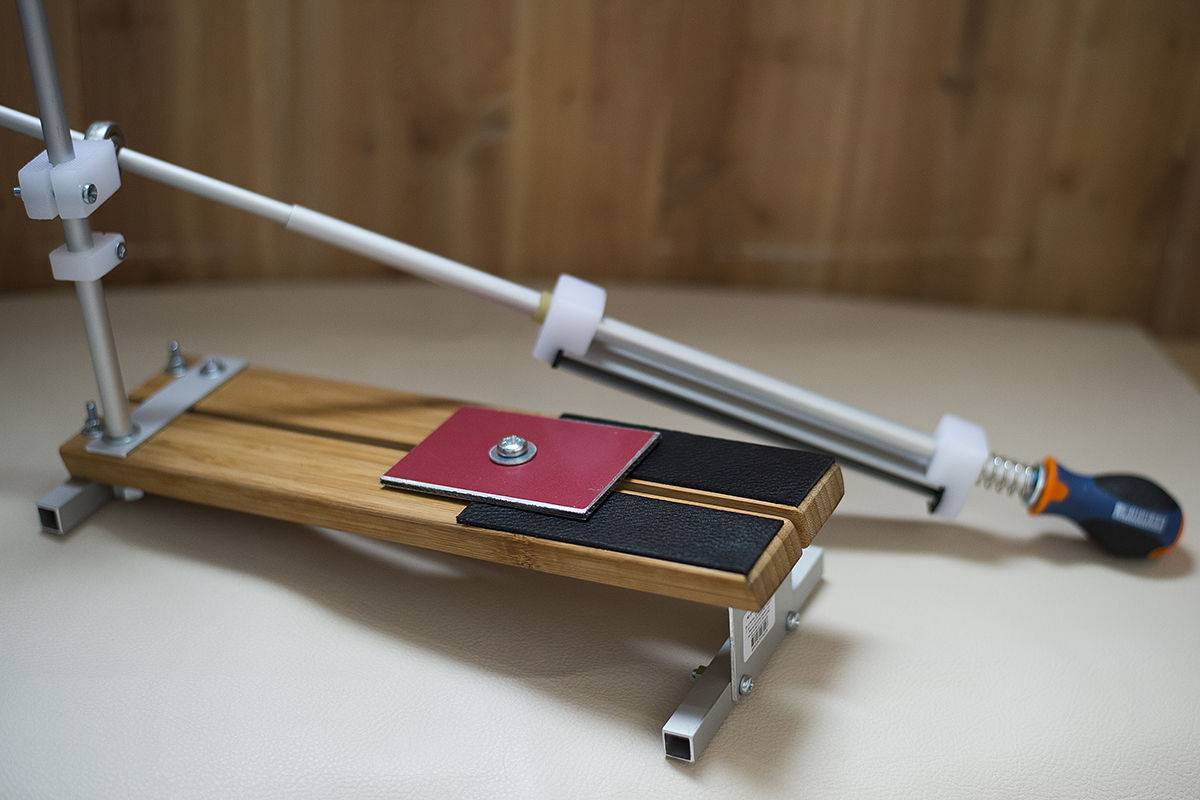

Устройство для линейной заточки бруском

Для изготовления понадобятся:

• Фанера или ламинированная ДСП
• Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
• Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
• Алюминиевая пластина 3-5 мм толщиной
• Крепеж – болты, гайки (лучше барашковые)
• Неодимовый магнит от старого компьютерного HDD.

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.
Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа

1. Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.
2. Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.
3. В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.
   Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.
Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.
Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

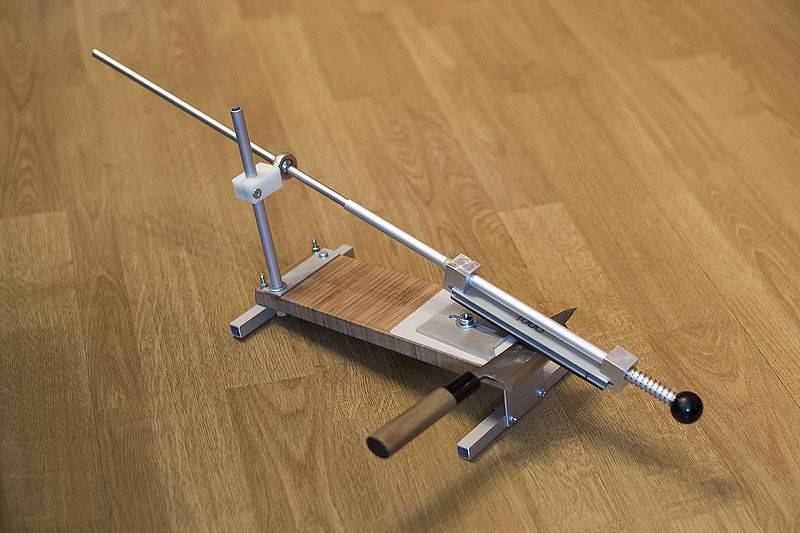

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

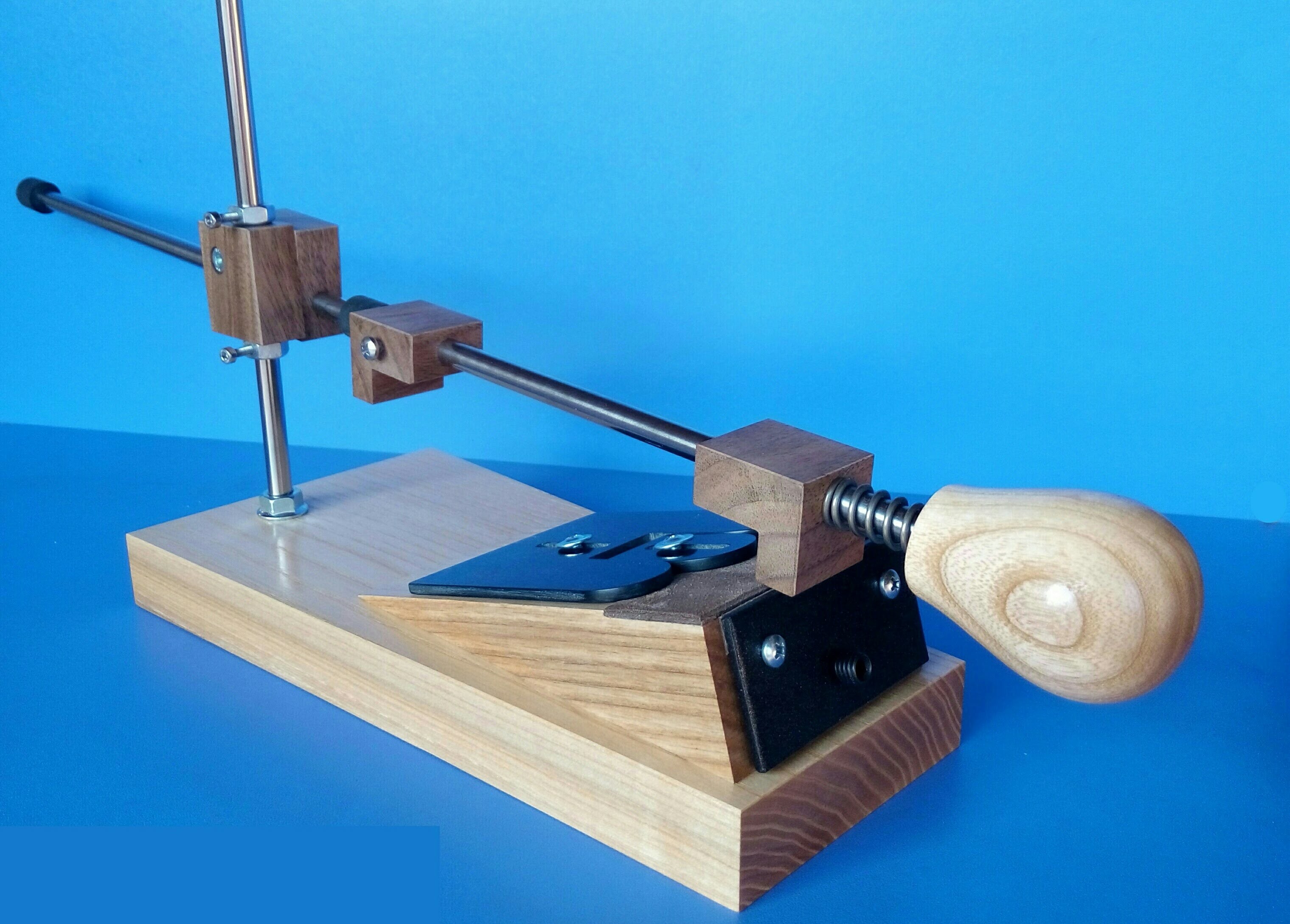

Точилка в сборе

Держатель угла заточки своими руками. Держатель для заточки ножей своими руками

Процесс заточки – это искусство, которое требует наличие начальных навыков и усидчивости, которых многим недостаёт. Заточить лезвие качественно и при этом, не испортив его, без должного опыта очень сложно, так как необходимо соблюдать на протяжении всей работы один правильный угол заточки . Очень часто происходит такое, что даже после нескольких часов старательного точения не получается достигнуть желаемого результата, а только уменьшить тело ножа. Однако, для тех, у кого нет необходимости или желания обучаться этому тонкому делу, существует довольно продуктивный и интересный способ, который позволит добиться потрясающей заточки просто и быстро. Всё, что необходимо это изготовить простое приспособление – держатель угла заточки ножа своими руками. Как, спросите вы? Об этом и будет наша статья.

Готовый держатель угла заточки.

Что понадобится

В процессе изготовления нам понадобится небольшое количество предметов. Большинство из них есть дома почти у всех. А если чего-то не хватает, цена вопроса не превысит 150 рублей.

И так:

• маркер;
• суперклей;
• кусок пластикового декоративного уголка 20 на 20;
• канцелярский нож или ножницы;
• транспортир;
• пара магнитиков от наушников капелек.

Процесс изготовления

Всё приспособление имеет вид небольшого флажка. Он не контактирует с абразивом, поэтому его вполне можно изготовить, применив пластиковый уголок. Сделать точного шаблона невозможно без точной разметки.

Вырезанный флажок.

Для начала нам необходимо отрезать часть уголка длинной 5 см. Отступив слева. На шаблоне отмечаем расстояние 15 мм, отступив слева, далее от полученной точки формируем необходимый угол заточки, который будет идти до торца уголка.

Разметка угла для вырезания флажка.

Угол каждый подбирает самостоятельно, в зависимости от потребностей и особенностей затачиваемого инструмента.

Со временем можно собрать целый набор со всеми требуемыми углами. Строим его с помощью транспортира. Стандартное значение для кухонного инструмента находится в пределах 25-30 градусов.

После того, как построили все линии маркером на шаблоне, вырезаем их, использовав нож или ножницы.

На флажок, который мы получили посредством вышеуказанных манипуляций, с внутренней стороны крепим два магнита, желательно расположить их по центру, прислонив друг к другу.

Монтаж магнитов.

К ПВХ удобнее всего приклеивать суперклеем.

Как затачивать

Процесс заточки очень простой и не требует особых знаний и навыков. Готовый агрегат при помощи магнитов крепится на лезвии ножа недалеко от обуха. Далее, полученную конструкцию укладываем на точило. При попадании света сбоку создается тень.

Пример расположения на ноже.

Требуется, чтобы она была параллельна линии просвета между флажком и точильным камнем. Если угол заточки увеличивается, в таком случае линии сходятся, а если уменьшаются – понятно, что расходятся.

Благодаря такому ориентиру, можно перед каждым движением выставлять правильный угол и проводить затачивание, получая потрясающий результат.

Бывает, что нож имеет очень длинное лезвие. В таком случае, делаем несколько одинаковых шаблонов и крепим их на протяжении всей кромки, теперь можно визуально контролировать угол по всей длине.

Применяя такое незаурядное приспособление для заточки ножей своими руками , можно в разы сократить время, затрачиваемое на заточку.

Флажок на ноже с камнем.

Также такой «флажок» позволяет свести риски повредить режущую кромку к нулю.

Необходимые условия для заточки

Соблюдение угла промеж граней лезвия при его оттачивании является залогом результативного применения и долгого срока службы хозяйственных принадлежностей. Он должен восстанавливаться в соответствии с технологическими нормами, тогда проблем с резкой не будет. Для ножей различного назначения существует свой угол заточки:

• Бритва и скальпель точатся под углом 10−15 градусов.
• Хлебные, овощные и фруктовые ножи — 15−20 градусов.
• Режущие предметы общего назначения — 30−25 градусов.
• Ножи охотников и туристов — 25−30 градусов.
• Клинки из спецсталей для работы с особо твёрдыми материалами — 30−40 градусов.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см; резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска; болты, гайки и саморезы, необходимые для сбора точилки; гайки для прочной фиксации; материал для подложки под нож, можно использовать текстолит или оргстекло; неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы. Первый этап работы заключается в подготовке основания

Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Ленточная точилка для ножей: пошаговая инструкция

Изготовление ленточной точилки для ножей позволит вам получить эффективный инструмент для заточки и поддержания остроты ваших ножей. Ленточная точилка является более профессиональным и удобным вариантом по сравнению с ручными точилками. В этом руководстве представлены инструменты, которые вам понадобятся, и перечень действий для создания собственной ленточной точилки для ножей.

Инструменты:

• Металлический каркас или стальные уголки
• Ленточный шлифовальный станок или ленточная шлифовальная машина
• Ленточные шлифовальные ленты различной зернистости
• Мотор или двигатель для привода ленточного шлифовального станка
• Компьютерный блок питания (если мотор требует подключения к электрической сети)
• Крепежные элементы: гайки, болты, шайбы и т.д.
• Защитные очки и перчатки для безопасной работы

Перечень действий:

1. Создайте каркас для ленточной точилки, используя металлические уголки или стальные перекладины. Убедитесь, что каркас устойчив и прочно закреплен.
2. Установите ленточный шлифовальный станок или машину в соответствии с инструкциями производителя. Убедитесь, что станок зафиксирован надежно и стабильно.
3. Подключите мотор или двигатель к ленточному шлифовальному станку и проверьте его работу. Если мотор требует подключения к электрической сети, используйте компьютерный блок питания для обеспечения необходимого напряжения.
4. Установите ленточную шлифовальную ленту на станок, начиная с более крупной зернистости и заканчивая более мелкой, чтобы обеспечить постепенную заточку ножей.
5. Отрегулируйте натяжение ленты на станке, чтобы она была достаточно туго натянута для эффективной работы, но не излишне напряжена.
6. Проверьте угол заточки на станке и, при необходимости, отрегулируйте его для наилучшего результата заточки ваших ножей.
7. Наденьте защитные очки и перчатки перед началом работы с ленточной точилкой, чтобы обезопасить себя от возможных травм.
8. Постепенно пропускайте лезвия ножей через ленточный шлифовальный станок, обеспечивая равномерное заточку с обеих сторон.
9. Проверьте остроту ножей после заточки и при необходимости повторите процесс для достижения желаемого результата.

Теперь у вас есть собственная ленточная точилка для ножей, которая позволит вам поддерживать их остроту с легкостью. Не забывайте следить за состоянием ленты и регулярно заменять ее, чтобы точилка всегда работала наилучшим образом. Регулярная заточка ножей с помощью этой точилки поможет вам сохранить их остроту и эффективность в течение долгого времени.

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы. Заложенная в конструкцию «приспособы» для заточки ножей, возможность смены наждачного камня на ленточную наждачную бумагу, позволяет произвести не только заточку ножа, но и его финальную «доводку».

Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

• 8˚-10˚- угол заточки лезвия скальпеля, бритвы;
• 10˚-15˚- для резки мягких материалов;
• 15˚-20˚- заточка кухонных ножей;
• 20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
• 20˚-40˚- под таким углом затачивают охотничьи ножи;
• 30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Про углы заточки и способы фиксации клинка

Но какой бы камень вы не выбрали, технология заточки одна. И это главное, чему следует научиться.

Для начала тренируйтесь на самом простом керамическом бруске, а когда увидите, что у вас получается – покупайте что-то подороже.

Самое главное в процессе заточки – вернуть первоначальный угол наклона кромки. Для кухонных, домашних ножей он обычно стандартный: от 25 до 45 градусов.

Причём, чем меньше градус, тем тоньше выходит режущая кромка. Да, нож будет острый, но и тупиться он будет гораздо быстрей, а также терять форму кромки, едва коснувшись чего-то жёсткого.

Так что, если вы хотите как можно реже прибегать к заточке, не стоит делать угол 25 градусов.

Слишком острый нож – довольно травмоопасная вещь в быту.

Он будет хорошо резать не только овощи с мясом, но и кухонные полотенца вместе с вашими руками в тот момент, когда его протираешь.

Вот таблица рекомендуемых углов:

А тут обратите внимание на то, что угол в таблице указан полный, то есть, это сумма двух сторон кромки. И если вы хотите заточить нож на 30 градусов, то необходимо с каждой стороны лезвия снять по 15. Соответственно, если нужен угол 45 градусов, то с каждой стороны снимаем по 22.5 градуса

Соответственно, если нужен угол 45 градусов, то с каждой стороны снимаем по 22.5 градуса.

Держать этот угол нужно во время всего процесса заточки, стараясь не отклоняться от заданной величины, так как от этого зависит конечный результат.

Теперь вопрос в другом: как же зафиксировать и рассчитать на глаз этот угол?

Сделать это можно таким образом, как показано на картинке:

После того, как вы подложите бумагу, вы будете примерно знать, по каким наклоном нужно держать нож.

Ну что же, а теперь давайте перейдём к самому процессу заточки.

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) — важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

• для колки и резки твердых материалов — расщепления кости, рубки бамбука, раскалывания кокоса — нужен прочный резак с углом между гранями лезвий 45-55º;
• ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
• для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
• универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
• для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
• для резки филе инструмент затачивают под углом 10-15º;
• для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом. Источники

Источники

• https://pro-instrymenti.ru/vspomogatelnye/prisposoblenie-dlya-zatochki-nozhej-svoimi-rukami/
• https://remboo.ru/instrumenty/zatochka-nozhey-svoimi-rukami.html
• https://vsvoemdome.ru/dom/tovary/kak-pravilno-tochit-nozh
• https://sdelatlegko.ru/tochilka-dlya-nozhej-svoimi-rukami/
• https://kitchendecorium.ru/accessories-decor/posuda/kak-natochit-nozh.html
• https://pochini.guru/sovety-mastera/prisposobleniya-dlya-zatochki-nozhey
• https://lesoteka.com/instrument-i-oborudovanie/stanok-dlya-zatochki-nozhej-samodelnyi
• https://texnotoys.ru/elektrika/stanok-tochit-nozhi.html
• https://metalloy.ru/obrabotka/zatochka/nozhej
• https://vashnozh.com/zatochka/prisposoblenie-dlya-zatochki-nozhej-svoimi-rukami
