Что такое светодиод и как он работает — устройство и особенности

Обозначение и цветовая маркировка

У каждого производителя собственная маркировка светодиодов. Например, в обозначении светодиода – LED-WW-SMD5050 его буквенные и цифровые элементы имеют расшифровку:

  • LED – светодиод;
  • WW – цвет свечения Warm White – белый теплый 2700-3500 K;
  • SMD – корпус для поверхностного монтажа;
  • – размеры корпуса в десятых долях миллиметра – 5,0×5,0.

Варианты аббревиатур оттенков белого света:

  • DW – Day White – белый дневной (4000-5000 K);
  • W – White, белый чистый (6000-8000 K);
  • CW или WC – Cool White – белый холодный (8000-10 000 K);
  • WSC – White Super Cool – белый суперхолодный , цветовая температура 15 000 К с характерным синеватым оттенком;
  • NW – Neutral White – нейтральный белый – 5000 K.

Графическое и буквенное изображение на схеме

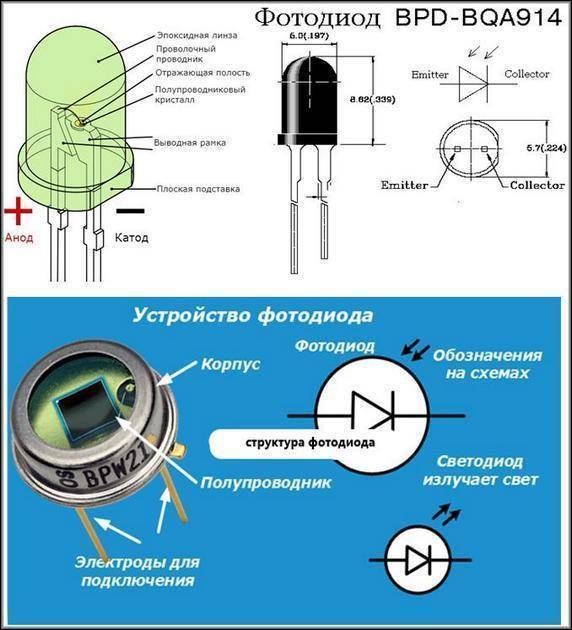

Анод, он же плюс светодиода на электрических схемах изображается треугольником. Катод (минус) — поперечной черточкой.

Внешний вид светодиода АЛ307 и его обозначение на чертежах и схемах.

Часто используемым сокращением является латинская аббревиатура HL

Проверка светодиода с применением мультиметра

Для тестирования этих приборов подойдут те же методики, что и для обычных полупроводниковых диодов. Следует только учитывать большее падение напряжения (от 1,8 В в индикаторных до 11 В – в световых модификациях). При работе надо применять стандартные средства снятия электростатических зарядов, чтобы не повредить p-n переход.

Тестер включают в режим проверки диодов

Соблюдая полярность, касаются щупами выводов. Исправный прибор светится. Расположение анода и катода можно найти в техническом описании конкретного изделия.

Работоспособность светодиода уточнить проще, если в мультитестере есть режим проверки pnp переходов

Для более точной проверки понадобится стабилизированный источник питания.  Мультитестером замеряют ток и напряжение по стандартным схемам (последовательное и параллельное подключение). Далее выясняют соответствие полученных данных с номинальными вольтамперными характеристиками.

Потолочные светодиодные светильники: устройство и принцип работы

Подобные устройства часто используют для офисных помещений. Особенно широкое распространение получили светильники, которые монтируются на подвесные потолки «Армстронг». Раньше их место занимали люминесцентные устройства, однако LED-приборы оказались намного экономичнее

Свет от них не так раздражает глаза, что немаловажно для людей, проводящих на рабочем месте целый день

Потолочные светодиодные светильники 600х600 — LED-устройства, идеально подходящие к подвесным потолкам. Их монтаж довольно прост. Никакого крепления здесь не требуется. Все, что нужно – это провести светильник по диагонали в квадратный проем подвесного потолка, а после, поставив его ровно, опустить на посадочное место. Подключать подобные устройства удобнее через специальные клеммники WAGO (самозажимные или механические). Монтаж при этом происходит очень быстро.

Почему светодиод может не светиться

В некоторых случаях светодиод может не светить, причин несколько. Светодиоды белого свечения могут иметь свой разброс порога «открывания», средние пределы – от 2,9 до 3,2 В, иногда они не горят при подключении к 3-вольтной батарейке. Причины:

  • деталь некондиционная;
  • плохой монтаж или пайка;
  • проблема в стабилизации напряжения;
  • завышение параметров производителем;
  • ошибка в проектировании схемы или радиатора.

Приобретать такие источники света лучше у проверенных производителей, которые не завышают параметры, не допускают брака. Осведомленность о типичных неисправностях диода помогает сделать правильный выбор.

Чтобы предупредить перегрев детали, время пайки нужно сократить до 1 секунды. Для этого температуру жала паяльника нужно довести до 250°С, а само жало должно быть хорошо заточенным. Рекомендуется пользоваться припоем ПОС-61, а ПОС-41 исключить.

Основные технические характеристики

Диодные лампы характеризуются следующими основными параметрами:

  • яркость (интенсивность светового потока);
  • напряжение (тип используемого напряжения);
  • сила тока;
  • длина волны и цветовая характеристика.


Сравнение конструктивных особенностей обычных и мощных диодов

Яркость

Яркость воспринимается зрительными ощущениями, поскольку освещённость предмета на сетчатке глаза пропорциональна его яркости. Складывается она из нескольких параметров. называется Световой поток это количество световой энергии. Единица измерения люмен.

Единицей силы света является один люмен на стерадиан, также измеряемый в канделах: 1 cd. Измеряется яркость в милликанделах. Различают яркие (20 – 50 мкд.) и сверх яркие (20000 мкд. и выше) светодиоды белого свечения. Светодиодная яркость пропорциональна величине протекающего через него тока, т. е. чем выше напряжение, тем больше яркость.

Рекомендуем Вам также более подробно прочитать про возможности и область применения диммеров.

Напряжение

Напряжение, необходимое для работы светодиода, это не напряжение питания, а величина падения напряжения на светодиоде. Колебания напряжения питания вызывает перегорание светодиода. Напряжение напрямую зависит от цвета.

Сравнительная характеристика светодиодов разного цвета
ЦветДлина волны, нмНапряжение, В
Инфракрасныйот 760до 1,9
Красный610-760от 1,6 до 2,03
Оранжевый590-610от 2,03 до 2,1
Желтый570-590от 2,1 до 2,2
Зеленый500-570от 2,2 до 3,5
Синий450-500от 2,5 до 3,7
Фиолетовый400-450от 2,8 до 4,0
Ультрафиолетовыйдо 400от 3,1 до 4,4
Белыйширокий спектрот 3,0 до 3,7

Сила тока

Работает светодиод на постоянном или пульсирующем токе. Поднимая или снижая интенсивность можно варьировать яркость свечения. Рабочий ток индикаторных светодиодов 20 – 40 мА. Сила тока осветительных элементов составляет от 20 мА. СОВ (на 4 чипа), например, рассчитаны на 80 мА. Одноваттные светодиоды потребляют приблизительно 300-400 мА.

Длина волны и цветовая характеристика

Излучаемый диодом цвет зависит от длины волны светового излучения. Измеряется она нанометрами (0.000000001 метра). Монохроматическое (одночастотное) излучение связано с длиной волны, перемещающейся внутри. Границы длины волны соотносятся с основными цветами определенным образом.

Цвет излучения светодиода меняется при внесении в полупроводниковый материал активных веществ. Для получения светодиодов красного цвета в качестве полупроводников используется алюминий индий – галлий (AllnGaP), для цветов сине – голубого и зеленого спектра – индий – нитрид галлия (InGaN).Чтобы получить, например, белый свет, кристалл синего светодиода покрывают тонким слоем люминофора, который излучает жёлтый и красный свет под действием синего спектра.

В результате смешивания цветов получается белый свет. Белые светодиоды определяются цветовой температурой, измеряемой в К.

Рекомендуем Вам также ознакомиться с тем, как работает датчик движения.


Лампы с диодами могут быть разных цветов

Светодиодная плата

Плата предназначена для крепления светодиодов в любом необходимом количестве и положении. Форма платы бывает:

  • прямоугольная;
  • линейка;
  • круглая;
  • квадратная;
  • звездчатая
  • произвольная.

Виды плат:

  • металлические (односторонние, двухсторонние и многослойные);
  • изолированные металлические подложки (односторонние, двухсторонние и многослойные, жестко – гибкие).

Дополнительную информацию об история возникновения и принципах функционирования светодиодных элементов смотрите на видео:

Светодиоды это один из новейших источников освещения, имеет широкий спектр применения и большие перспективы. Благодаря соотношению всех параметров светодиодный тип освещения может стать ведущим среди множества осветительных приборов и разнообразных источников света.

Подключение светодиодов к блоку питания

Блок питания компьютера — это замечательный источник питания для светодиода или линейки из светодиодов, поскольку он вырабатывает стабилизированное напряжение +5 вольт (В) и +12 В.

Итак, разъем имеет четыре контакта, к которым подходят четыре же провода: два из них черные — это «ноль», один красный выдает напряжение +5 вольт, и один желтый выдает +12 вольт.

Рассмотрим схему подключения одного светодиода.

При питании от 5 В последовательно со светодиодом необходимо включить ограничительный резистор номиналом от 100 до 200 Ом.
При питании от 12 В последовательно со светодиодом требуется включить ограничительный резистор номиналом от 400 до 900 Ом.

Рассмотрим схему подключения двух светодиодов.

При питании двух светодиодов от 5 вольт, в схему надо включить резистор до 100 Ом. Некоторые светодиоды в такой схеме будут светиться слишком тускло (даже без резистора).
При питании двух светодиодов от 12 В, в схему надо включить резистор от 250 до 600 Ом.

Рассмотрим схему подключения трех и четырех светодиодов.

При питании трех светодиодов от 12 В, следует использовать резистор номиналом от 100 до 250 Ом.
Некоторые светодиоды в такой схеме включения будут светиться слишком тускло (даже без резистора).

Универсальный принцип расчета ограничительного резистора описан в статье «Методика расчета питания светодиода».

Выше приведены схемы последовательного включения светодиодов. Существуют также способы параллельного включения светодиодов

Обратите внимание, что под параллельным включением подразумевается схема в которой, когда аноды и катоды всех светодиодов непосредственно сходятся в две точки (два пучка)

Такие схемы, как правило, не экономичны и небезопасны, как для блока питания, так и для светодиодов. Кроме того, схемы параллельного включения более сложны в расчетах, требовательны к источнику питания, поэтому мы будем пользоваться ими только в особых случаях. Просто посмотрим как выглядит такая схема.

При паралельном включении светодиодов следует использовать только одинаковые светодиоды, с минимальным разбросом характеристик. Сопротивление ограничительного резистора должно быть рассчитано и подобрано с высокой степенью точности. В случае выхода из строя одного из светодиодов — остальные могут выгореть по очереди друг за другом в считанные минуты.

Рекомендую никогда не использовать эту схему включения светодиодов. Но если все же условия требуют параллельного включения то советую использовать следующий вариант.

Такая схема параллельного включения светодиодов практически избавлена от опасности последовательного выгорания светодиодов. В данном случае вместо ограничиельного резистора включено несколько обычных выпрямительных диодов разных марок (НЕ светодиодов).

Благодаря падению напряжения на этих диодах, до светодиодов доходит напряжение уже не 5 Вольт, а значительно меньше. Ограничительные диоды подбираются так, чтобы до светодиодов доходило напряжение равное их падению напряжения в открытом состоянии.

Эта схема используется используется автором для круглосуточного светодиодного освещения квартиры.

Интересные факты.

Светодиодная лента.

Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.

Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.

Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.

Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

  1. Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
  2. Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
  3. Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
  4. Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
  5. Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
  6. Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
  7. Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Устройство и принцип действия

Светодиоды излучают свет благодаря наличию p-n-перехода. На этом участке контактируют носители заряда p- и n-типа. Катод (n-тип) – это полупроводник с отрицательным зарядом, а анод (p-тип) является носителем положительного заряда (дырки). То есть, в первом образуются дырки (участки, где нет электронов), а второй скапливает электроны. На их поверхности размещены контактные площадки из металла, к которым прикреплены выводы методом пайки.

Когда к полупроводнику р-типа поступает положительный заряд, а к электрону n-типа – отрицательный, то на границе между диодом и катодом начинает протекать ток. При прямом включении отрицательные и положительные электроны встречаются, и на участке перехода (p-n-переход) происходит их рекомбинация (обмен). При подаче отрицательного напряжения со стороны катода на область р-типа, то происходит прямое смещение. Свечение появляется при выделении фотонов в результате обмена.

Особенности световых эффектов

При рекомбинации дырок и электронов в разных составах веществ p-n перехода создается неодинаковое излучение света. Его принято характеризовать параметром квантового выхода — количеством выделенных световых квантов для единичной рекомбинированной пары зарядов.

Он формируется и происходит на двух уровнях светодиода:

На первом уровне квантовый выход у правильно выполненных монокристаллов может достигать величины, близкой к 100%. Но, для обеспечения этого показателя требуется создавать большие токи и мощный отвод тепла.

Внутри самого источника на втором уровне часть света рассеивается и поглощается элементами конструкции, чем снижает общую эффективность излучения. Максимальное значение квантового выхода здесь намного меньше. У светодиодов, испускающих красный спектр, оно достигает не более 55%, а у синих снижается еще больше — до 35%.

Несколько интересных заметок по теме статьи.

Возможно вы знаете, что в основу матрицы входит не только печатная плата, модуль задней подсветки, но и жидкие кристаллы. В зависимости от своего расположения в ячейке, кристаллы могут пропускать свет или не пропускать. Это основополагающий принцип работы жидкокристаллической TV панели на простом языке.

Качество самой матрицы определяют такие характеристики изображения как:

  • контрастность;
  • насыщенность черного цвета;
  • угол обзора;
  • частота обновления и прочие параметры.

Подсветка определяет такие характеристики как:

  • яркость;
  • цветовой диапазон;
  • динамическая контрастность.

Чтобы определить качество изображения, важно рассматривать характеристики жидкокристаллического экрана в комплексе с характеристиками его подсветки. Производители уже давно говорят о том, что применение диодной подсветки помогло в целом увеличить яркость, контрастность и получить более четкое изображение и цветовую гамму. Желание увеличить цветовой охват и усовершенствовать цветопередачу приводят к тому, что производители телевизоров находят все новые варианты LED подсветки, увеличивая цветовой спектральный диапазон

Постоянно появляются усовершенствованные технологии, которые дают возможность получать изображение более высокого качества

Желание увеличить цветовой охват и усовершенствовать цветопередачу приводят к тому, что производители телевизоров находят все новые варианты LED подсветки, увеличивая цветовой спектральный диапазон. Постоянно появляются усовершенствованные технологии, которые дают возможность получать изображение более высокого качества.

Стоит понимать разницу между такими понятиями как «количество цветов» и «цветовой охват цвета», отображаемые экраном. Количество цветов указывает на сколько градаций делится цветовой диапазон, определяемый цветовым охватом. Соответственно, большее количество цветов подразумевает большее количество оттенков и тонов, отображаемых экраном.

В заключении хотелось бы отметить, что:

  1. Принцип работы LED телевизора основан на светодиодах.
  2. LED телевизоры, в отличие от ламповых собратьев, имеют лучшую яркость, контрастность и цветопередачу.
  3. Светодиоды работаю дольше ламп, не содержат ртути, а также потребляют меньше энергии (до 40%).
  4. LED модели — это тонкие ЖК телевизоры, особенно при использовании торцевой подсветки, но это увеличивает вероятность засветов.
  5. Динамическая подсветка характеризуется более правильной, насыщенной цветопередачей.

В заключении статьи для общего представления предлагаю вам посмотреть короткое тематическое видео о том, как собирают LED телевизоры в России.

https://www.youtube.com/watch?v=IiOFC6fNEdw

Прежде чем потребитель приобретет телевизор, набор деталей пройдет по ленточному конвейеру до 200 станций…

Если вы желаете дополнить статью, выразить свое мнение или оставить конструктивные замечания, то добро пожаловать в комментарий.

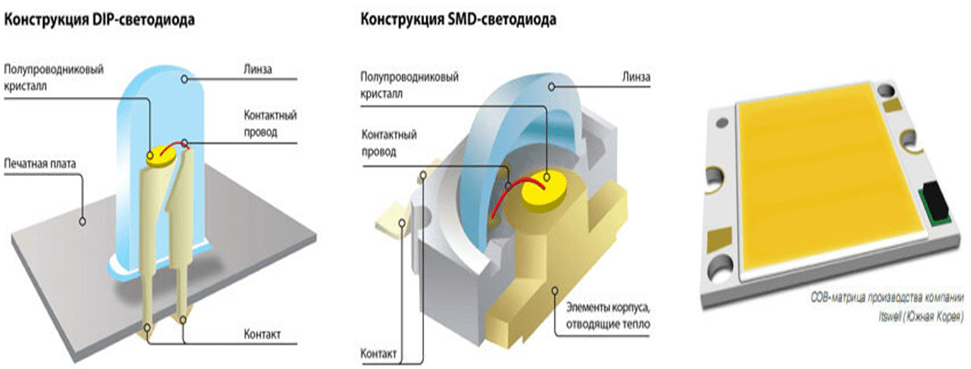

Общая конструкция светодиода

Есть много разных стилей светодиодов, которые доступны. Одним из наиболее широко используемых является простой светодиодный индикатор. Это обеспечивает понимание того, каким образом светодиоды могут быть упакованы.

В дополнение к очень простому светодиодному индикатору есть много других типов светодиодов, включая буквенно-цифровые дисплеи и более сложные светодиодные дисплеи.

Структура панели светодиодного индикатора панели может быть разделена на три основных элемента:

  • Полупроводниковая матрица:   это сам светодиодный полупроводниковый элемент.
  • Ведущий каркас:   эта часть светодиодного пакета содержит матрицу и обеспечивает соединение.
  • Инкапсуляция:   это окружает сборку и действует как защита. Он также предназначен для рассеивания света требуемым образом.

Кубик соединен с углублением в одной половине ведущей рамы, называемой наковальней из-за ее формы. Это делается с использованием проводящей эпоксидной смолы. Выемка в наковальне имеет форму, чтобы излучать световой излучение вперед. Верхний контакт от матрицы затем соединяется проволокой с другой клеммой ведущей рамы, которую часто называют столбом.

Историческая справка

Исторически изобретателями светодиодов считаются физики Г. Раунд, О. Лосев и Н. Холоньяк, которые по-своему дополняли технологию в 1907, 1927 и 1962 годах, соответственно:

  1. Г. Раунд исследовал излучение света твердотельным диодом и открыл электролюминесценцию.
  2. О. В. Лосев в ходе экспериментов открыл электролюминесценцию полупроводникового перехода и запатентовал «световое реле».
  3. Н. Холоньяк считается изобретателем первого светодиода, применяемого на практике.

Светодиод Холоньяка светился в красном диапазоне. Его последователи и разработчики дальнейших лет разработали жёлтый, синий и зелёный светодиоды. Первый элемент высокой яркости для применения в волоконно-оптических линиях был разработал в 1976 году. Синий светодиод LED был сконструирован в начале 1990-х трио японских исследователей: Накамура, Амано и Акасаки.

В нынешнем мире светодиоды встречаются повсеместно:

  • в наружном и внутреннем освещении светодиодными лампами и лентами;
  • как индикаторы для буквенно-цифровых табло;
  • в рекламной технике: бегущих строках, уличных экранах, стендах и т.п;
  • в светофорах и уличном освещении;
  • в дорожных знаках со светодиодным оснащением;
  • в USB-устройствах и игрушках;
  • в подсветке дисплеев телевизоров, мобильных устройств.

Принцип действия светодиодных ламп

В работе светодиодных ламп используются физические процессы, которые значительно сложнее тех, что применяются в обычных лампах накаливания с металлической нитью. Суть явления заключается в появлении светового потока в точке соприкосновения двух веществ из разнородных материалов, после того как через них пропущен электрический ток.

Основной парадокс заключается в том, что каждый из используемых материалов, не является проводником электрического тока. Они относятся к категории полупроводников и способны пропускать ток лишь в одну сторону при условии их соединения между собой. В одном из них должны обязательно преобладать отрицательные заряды – электроны, а в другом – ионы с положительным зарядом. Кроме движения электрического тока, в полупроводниках происходят и другие процессы. При переходе из одного состояния в другое происходит выделение тепловой энергии. Путем экспериментов удалось найти такие сочетания веществ, у которых наряду с выделением энергии появлялось световое излучение. В электронике все устройства, пропускающие ток лишь в одном направлении стали называться диодами, а те из них, которые обладают способностью испускать свет, стали называться светодиодами.

В самом начале испускание фотонов полупроводниковыми соединениями охватывало только узкую часть спектра. Они могли испускать только красный, желтый или зеленый свет, с очень низкой силой свечения. Поэтому в течение длительного времени светодиоды использовались только в качестве индикаторных ламп. К настоящему времени были получены такие материалы, соединения которых позволили значительно расширить диапазон светового излучения и охватить практически весь спектр. Тем не менее, длина каких-то волн всегда преобладает в свечении. Поэтому светодиодные лампы разделяются на источники холодного света – синего и теплого свечения – преимущественно красного или желтого.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей. В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Принцип действия

Принцип работы лампочки на светодиодах представляется как ряд преобразований, обеспечивающих свечение входящих в ее состав излучателей. При подаче питающего напряжения на цоколь сначала оно поступает на драйвер, назначение которого как раз и состоит в приведении высокого напряжения к приемлемому для LED ламп виду.

Чтобы кратко описать этот способ энергообеспечения, достаточно обратиться к следующей схеме:

Если выражаться простыми словами – ее работа может быть представлена так:

  1. Сначала переменное напряжение подается на диодный мост, где частично выпрямляется.
  2. Следующая за ним электролитическая емкость предназначена для сглаживания пульсаций.
  3. После этого полностью выпрямленное напряжение подается на контроллер, управляющий работой LED лампы.
  4. С электронного модуля оно через развязывающий импульсный трансформатор поступает непосредственно на светодиоды.

Важно!

При ответе на нередко задаваемый вопрос: для чего нужна такая развязка, ответим – ее наличие частично снижает угрозу поражения высоким напряжением при работе с цоколем лампы.

Принцип действия LED лампочки на 12 Вольт намного проще, поскольку для преобразования напряжения потребуется типовой блок питания и ничего больше. А это, в конечном счете, снижает стоимость всего изделия в целом.

Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

  1. Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
  2. Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
  3. По мере роста обратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
  4. В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
