Предохранительный клапан для бойлера: для чего нужен и основные разновидности

3 Подключение бойлера к водопроводу

Как подключить бойлер к системе водопровода и сделать это правильно? Вот небольшая инструкция на эту тему. Предохранительные клапаны могут иметь разновидности:

Невозвратно-запорный, закрывающийся специальным механическим или ручным способом.
Клапан, который устанавливается на вертикальном участке водопровода. Имеет специальную сетку, защищающую от различных примесей, встречающихся в воде.
Устройство с золотником, который расположен перпендикулярно трубе водопровода.
Шаровое устройство для установки в трубопроводах малого диаметра.

Перед установкой предохранительного клапана необходимо выключить бойлер и освободить его от воды. С помощью уплотнительного материала в виде пакли или ленты ФУМ клапан заворачивается в бойлер. Другой его конец соединяется с трубой, по которой подается вода из водопровода. При установке клапана нужно внимательно осмотреть его. На его корпусе есть стрелочка, указывающая направление движения воды. Не перепутайте! При нестабильном давлении в системе нужен водный редуктор. Он ставится перед обратным клапаном. Возможное подтекание воды из бака бойлера не страшно. Оно свидетельствует о нормальной работе прибора. Отвести ее можно с помощью трубочки через дренажное отверстие в канализацию.

Установка предохранительного клапана

Иногда некоторые владельцы стараются установить предохранительный клапан подальше от любопытных глаз. На этот случай существуют дополнительные правила:

нельзя ставить запорные устройства между обратным клапаном и баком бойлера;
расстояние от нагревателя до клапана не должно быть более 2 м.

Любое оборудование в хозяйстве должно быть установлено с соблюдением всех правил, в том числе и техники безопасности. Это касается и бытовых водонагревателей. Водонагреватели способны обеспечить квартиру или дом горячей водой, создать комфорт в помещении. Надежность работы этих приборов зависит от некоторых устройств. В число этих устройств входит предохранительный клапан. Некоторые владельцы устанавливают дополнительно терморегуляторы, термостаты. Но при их выходе из строя может произойти страшная авария. Кипящая вода разорвет бак бойлера. Хорошо, если в такой момент рядом не окажется людей. От этого спасает только предохранительный клапан. Через него излишки воды сливаются из бака наружу.

Это нехитрое устройство препятствует возврату горячей воды из бака в водопроводную сеть. Оно предохраняет бак бойлера от гидроударов при скачках давления в системе. Через специальное отверстие в обратном клапане можно при необходимости слить воду из бака для производства ремонта или профилактики устройства. Большинство клапанов можно отрегулировать, изменив степень сжатия пружины.

При его нажатии седло освобождается от тарелки и открывается дренажное отверстие. Для исправной работы дренажа требуется периодически проверять и прочищать его отверстие.

Течет из клапана? Что делать?

Если из предохранительного клапана для бойлера капаетили течет, необходимо понимать, почему это происходит и как решить данную проблему без вреда для водонагревателя.

Когда беспрестанно течет или без нагрева, то:

слишком высокое давление;
предохранительный клапан сломался и требует замены.

Во втором случае необходимо приделать шланг к спускному выводному патрубку, дабы избавиться от воды. При этом нельзя погружать нижний конец шланга в воду. При сильной протечке, нужно проверить клапан посредством манометра. Если давление воды превышает 3 атм, надо установить регулятор, который понизит давление. Выполнить данную процедуру может только специалист, так как потребуется наличие навыков и опыта.

Водонагреватель может перестать выполнять нагрев из-за того, что клапан пропускает воду. Это возможно в случае нахождения оборудования в рабочем режиме. В процессе будет считаться потребление электроэнергии, гореть лампочка нагрева, но вода нисколько не повысит температуру.

Самое верное решение при возникновении неисправностей водонагревателей – вызов мастера, который быстро и легко устранит проблемы, сможет безошибочно отыскать корень всех неприятностей.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

горизонтально расположенный рычаг устанавливают вертикально;
прямое соединение со штоком приводит в действие пружинный механизм;
пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Частые поломки предохранительных клапанов и методы их устранения

Существует несколько проблем с клапанами, обычно они или забиваются, или протекают. Но, для того чтобы быть уверенным в поломке, нужно понять, как система предохранителей работает в нормальном состоянии.

В обычном режиме во время нагревания бойлера из обратного клапана капает вода.

Можно выполнить специальную проверку целостности деталей. Для этого нужно выключить бойлер и несколько раз поднять рычажок, тем самым спустив лишнее давление. Если поток капель не прекратился – в бойлере обнаружены неисправности.

В некоторых случаях механизм ломается, и вода вытекает неконтролируемо. Это может быть, как тонкая струйка, так и постоянная протечка, которая не останавливается.

Причин у такой проблемы может быть несколько:

Какой-то из элементов клапана износился. Сюда входят, в первую очередь, сама пружина и тарельчатое устройство. В таком случае единственным эффективным решением будет замена клапана.
Один из элементов сломался из-за гидроудара. Это происходит при резком повышении напора. В таком случае клапан на водонагреватель также заменяется.
Иногда штуцер банально засоряется накипью. В таком случае производится чистка.
Протечка может быть вызвана неправильным монтажом конструкции. Если это так, то проводится диагностика и обнаруживается проблема, которая решается изменением структуры конструкции.
Несоблюдение требований установки также может быть одной из причин. Следует перенести защитный узел на правильное место.

Разберем две проблемы, которые можно решить самостоятельно.

Забился клапан

При наличии этой проблемы вода не капает из штуцера при любой температуре. Перед тем, как начать работы, нужно проверить исправность системы водоснабжения. Вполне возможно, что там сломался какой-то кран или есть протечка.

Если с системой все в порядке, то нужно снять механизм и промыть его. Для этого открываем сливной кран, нажав рычаг на приборе и подставляем под проточную воду. Вначале будет вымываться вся грязь и накипь, но потом вода станет вновь прозрачной. После этого помещаем клапан на место. Если это не помогает, то устанавливается новый обратный клапан на водонагреватель.

Капает вода из клапана

В прорыве клапана, как ни странно, тоже может быть виновата накипь. Все дело в том, что при протекании воды через клапан в детали могут попасть мусор и грязь. Это, в свою очередь, препятствует полному закрытию клапана. Решается проблема промыванием.

Второй причиной является избыточное давление из-за кипятка. Бойлер может достаточно долгое время работать на высоких температурах, тем самым заставляя клапан постоянно выпускать воду. Решение очевидно – нужно снизить нагрузку на водонагреватель и снизить температуру.

Третьим вариантом поломки предохранительного клапана для бойлера является высокое давление в водопроводе. Некоторые водонагреватели могут не справляться с ним, из-за чего защитный клапан постоянно сбрасывает давление. Это достаточно неприятно, потому что в один момент механизм может отказать. Для того чтобы утвердить именно эту причину поломки, нужно замерить давление воды перед вводом в бойлер, для этого используется монометр. Если оно выше, чем допустимое для бака, то нужно заменить клапан. В магазинах продаются редукционные модели, на которых регулируется давление, подаваемое в водонагреватель.

Последней причиной является неисправность клапана, которая решается его заменой. Эта проблема актуальна, если другие не были обнаружены. Желательно взять модель получше, с большим максимальным рабочим давлением.

Поломки, их причины и устранение

Чтобы уменьшить давление в водопроводе, ставится понижающий редуктор

Есть два варианта поломки: вода протекает все время либо перестает течь совсем

При обнаружении любой из них важно учесть, что стравливание жидкости в процессе ее нагревания – нормальное явление, так системе и положено работать. Ее допускается спускать при неработающем бойлере

К примеру, клапанный механизм рассчитан на 6 Бар, а давление непосредственно в водопроводе – 7 бар. Пока оно не понизится, вода будет понемногу стравливаться. Если ситуация повторяется, потребуется поменять его или установить редуктор на вводе в квартиру или в дом.

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

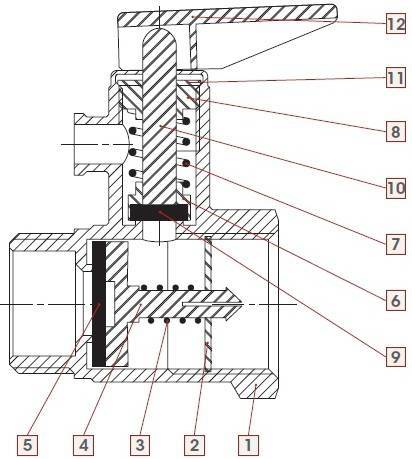

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром, которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Как работает такой клапан?

Действует предохранительный клапан по следующему алгоритму.

При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Что случается при отсутствии клапана

Отсутствие ПКВ приводит к росту давления внутри электроводонагревателя выше нормы. Если оно превысит допустимые пределы, бак попросту разорвет. Все зависит от прочности емкости, чем она меньше, тем раньше рванет. Но, чем толще бак, тем значительнее превышение и тем сильнее будет взрыв. Единственный способ предотвратить разрушение с катастрофическими последствиями — наличие предохранителя, который вовремя произведет сброс давления.

Опасная ситуация складывается в бойлере и при стремительном падении давления в водопроводе. Это нередко случается ночью, когда эксплуатационные службы производят отключение холодной воды. Из-за полного слива может перегореть ТЭН (трубчатый электронагреватель).

В бойлере, лишенном ПК, может запросто случиться взрыв даже при простом открытии крана. В добротном баке не происходит закипание, так как в нем точка кипения смещена выше +100°С. Если же он непрочный, то открытие крана может привести к резкому падению давления в емкости. В результате точка кипения возвращается к +100°С, при этом стремительно нарастает поток пара, вызывающий взрыв.

Исправность предохранительного клапана, его правильный монтаж и соответствие характеристикам бойлера — залог безопасности. Прежде чем монтировать запорную и защитную арматуру, надо обязательно изучить техническую документацию устройств и ознакомиться с рекомендациями специалистов. Если есть сомнения в своих силах, лучше обратиться к профессионалам.

Где ставятся и как устанавливаются предохранительные клапаны в бойлере

3 Подключение бойлера к водопроводу

Течет из клапана? Что делать?
