Устройство заземления своими силами: простое и сложное, для разных случаев

Защитное и рабочее заземления

Защитное заземление выручает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-нибудь электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.

Рабочее заземление при электронном ЧП играет роль защитного, но оно же обеспечивает нормальную работу электрического оборудования. Неизменное рабочее заземление применяется исключительно в промышленном оборудовании. Для домашней техники считается достаточным заземление через евророзетку. Но в реальных критериях кое-что из «бытовухи» полезно все таки заземлить наглухо:

1. Стиральную машину. У нее большая собственная электронная емкость, и во мокроватом помещении полностью исправная машина, даже включенная в накрепко заземленную евророзетку, может безобидно, но осязаемо «щипаться».
2. Микроволновая печь. В ней, как понятно, работает источник СВЧ – магнетрон большой мощности. При нехорошем контакте в розетке микроволновка может «сифонить» на небезопасном для здоровья уровне. На многих микроволновках сзади можно узреть винтообразную клемму под отдельный заземлитель, при этом аннотация об этом конфузливо умалчивает: наличие таковой клеммы переводит устройство из разряда домашней техники в промышленное оборудование. А так – ну, это таковой декоративный элемент.
3. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в их работает в томных критериях, мощность же велика, так что высока и возможность пробоя.
4. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность понижается, и «глюков» добавляется, и скорость веба падает. Наглухо заземлить компьютер можно за хоть какой крепежный винт сзади.

Материалы для контура заземления

Естественно, материал должен выдерживать механическую нагрузку. Бурить скважины нецелесообразно с материальной точке зрения. Какой тогда способ выбрать? Вбить трубу, уголок, прут или полосу. Но для этого они должны быть достаточно прочными. Но и после этого на элементы действуют силы, возникающие в результате естественной эрозии почвы

Важно, чтобы материал длительное время мог противостоять коррозии. Но главное, его сопротивление должно быть минимальным

Параметры и материалы штырей

Практически повсеместно используется металлический профиль. Если есть выбор, желательно купить марку повыше, что обеспечит длительный срок службы. Оцинкованная поверхность также приветствуется, но такие затрата нецелесообразны. Заземление в частном доме чаще всего делают из такого металлопрофиля:

1. Прут. Арматура нежелательна. Каление в данной ситуации – плохой фактор, так как приводит к увеличению удельного сопротивления. Рифление также служит причиной нерационального использования поверхности. А вот гладкий стальной прут сечением 15-18 мм подходит идеально.
2. Уголок. Один конец придется обрезать, чтобы он получился острым. Тогда вбить его в грунт будет намного легче. Популярным типоразмером является 50х50 мм при толщине 3-4 мм.
3. Труба. На конце имеет смысл проделать отверстия. Это необходимо для заполнения водой с солевыми включениями, что увеличит эффективность отдачи. Популярный диаметр – 50 мм при толщине стенки – от 4 до 5 мм.

Также можно использоваться профили, сечение которых представляет собой квадрат или прямоугольник. Подойдет тавр и двутавр.

Из чего делать металлосвязь?

Вбитые штыри необходимо соединить проводником. Для этого используют:

1. Медную шину или толстый кабель, площадь сечения которого превышает 10 кв. мм.
2. Полосу из алюминия или провода, у которых данный параметр больше 15 кв.мм.
3. Стальную полосу, когда срез имеет площадь больше 48 кв. мм.

Помимо стоимости, у стали есть еще одно конкурентное преимущество. Если взять профиль с типоразмером (25-30)х5 мм, он отлично справится с задачей. Но при этом всегда можно организовать самое надежное крепление, обеспечивающее беспрепятственную передачу тока в течение длительного периода. Полосу просто приваривают электро или газосваркой.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.. То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

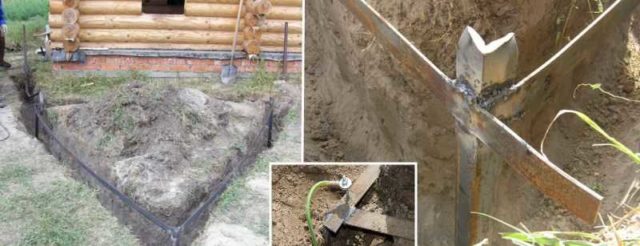

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные правила заземления

Заземление (электрозащита) в частном доме необходимо для обеспечения безопасности жильцов и защиты электрооборудования от повреждений. Вот основные правила заземления в частном доме:

Размещение заземляющего устройства: Заземляющее устройство должно быть установлено в земле на глубине, достаточной для обеспечения надежного контакта с влажным слоем почвы или грунта. Обычно глубина заземлителя составляет не менее 1,5-2 метров.
Заземляющий проводник: Для заземления используют медный или алюминиевый проводник, обеспечивающий низкое сопротивление и хорошую электропроводность. Проводник должен быть толстым и должен соответствовать нормативным требованиям местных электротехнических норм и правил.
Заземление зданий и конструкций: Все металлические элементы зданий, такие как арматура, молниеотводы, каркасы кровли и другие, должны быть надежно заземлены.
Заземление электроустановок: Все электрические приборы и системы, такие как распределительные щиты, розетки, осветительные приборы и т.д., должны быть заземлены для предотвращения возможных поражений электрическим током.
Заземление системы защиты от перенапряжений (УЗО): Установка устройств защитного отключения (УЗО) обязательна для защиты людей от поражений электрическим током при возникновении утечек тока.
Правильное соединение: Все элементы заземления, включая заземляющий проводник, металлические конструкции и заземляющее устройство, должны быть правильно соединены между собой, чтобы обеспечить эффективную систему заземления.
Проверки и обслуживание: Систему заземления необходимо периодически проверять и обслуживать для обеспечения её работоспособности

Это особенно важно после возникновения сильных атмосферных разрядов или других неблагоприятных условий.
Соблюдение нормативов и правил: Важно следовать местным электротехническим нормам, правилам и рекомендациям, которые регулируют проектирование, установку и обслуживание систем заземления.

Готовые комплекты заземления для частного дома

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее.

Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года:

Примерно так распределяются цены на изделия на российском рынке. Однако, купить готовые комплекты – это полдела. Нужно еще и смонтировать контур. В среднем стоимость монтажных работ по заземлению частного дома варьируется от 10 000 до 20 000 руб. в зависимости от региона.

В целом получается не столь высокая стоимость за безопасность родных, проживающих в доме. А потому, экономить на заземлении не стоит. Если же приобрести лишь материал (уголок, шины), цена за работу по заземлению частного дома может значительно возрасти и об этом забывать не стоит.

1. Монтаж заземления своими силами – это достаточно трудоемкий процесс, поэтому, если у вас нет времени, желания или навыков, то гораздо проще заказать уже готовые комплекты популярных производителей:
2. 10Ом – популярный отечественный производитель, который предлагает комплекты заземления для монтажа на различную глубину. Глубина установки варьируется в пределах от 6 до 30 м, а цены – от 6000 до 25000 рублей;
3. ZandZ – универсальные заземлители в виде одного или нескольких электродов сборного типа из нержавеющей стали. Монтируются на глубину до 10 м, цена зависит от количества электродов, глубины монтажа и других параметров. Средняя стоимость комплекта для монтажа на 5 м – 23000 рублей;
4. Galmar – еще один популярный производитель сборных электродов для заземления. Монтаж возможен на глубину до 30 м, обойдется такой комплект в 42000 рублей;
5. Elmast – комплекты заземления от отечественного производителя. Изготавливаются из нержавеющей стали, поставляются в разобранном виде, могут монтироваться на различную глубину. Характеризуются длительным сроком эксплуатации. Отличительная черта данных заземлителей – высокая устойчивость к агрессивным химическим средам и неблагоприятным природным воздействиям. Средняя цена за комплект для монтажа на 6-метровую глубину – 9000 рублей;
6. Ezetek – относительно недорогие комплекты со средними эксплуатационными характеристиками. Выгодное преимущество комплекта для монтажа на глубину в 6 м – цена в 6000 рублей.

Существует множество других производителей, предлагающих как уже полностью готовые комплекты для заземления частного дома, так и отдельные комплектующие. Доверять в этом вопросе стоит только проверенным компаниям.

Также имеет смысл прислушиваться к рекомендациям знакомых или хотя бы читать отзывы на тематических форумах. Если вы хотите точно знать, как сделать заземление в частных домах, в интернете можно найти огромное количество видео роликов и фото инструкций на данную тему.

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, непременно должен оборудоваться и молниеотводом. В особенности нужен молниеотвод на даче. Дачные поселки и так места, желательные для ударов молний: ведь дачники, стараясь снабдить себя водой, роют колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко либо вообщем по поверхности земли. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далековато, и грозу всегда аккомпанирует сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника длительно находить не надо.

Простой молниеотвод – две заостренных арматурины, торчащие ввысь от концов конька крыши на 1,2–1,5 м. С контуром они соединяются металлической проволокой более 6 мм, либо металлической же шиной 15х3 мм, либо полосой из нескольких слоев оцинковки, набранной до подходящего сечения – 45 кв.мм.

Шина молниеовода не должна быть обширнее 60 мм, по другому при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Просто говоря, очень широкая шина сработает как собственного рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину необходимо по бокам проварить прихватами с шагом 50-60 см с захватом всех слоев.

Контур заземления в частном доме своими руками

Виды контуров заземления

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Материалы для контура заземления

Чтобы заземление частного дома было эффективным, его сопротивление не должно быть больше 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с грунтом. Проблема в том, что измерить сопротивление заземления можно только специальным прибором. Эту процедуру проводят при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают. Потому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.

Пример заземления для частного дома

Параметры и материалы штырей

Штыри заземления обычно делают из черного металла. Чаще всего используется пруток сечением 16 мм и больше или уголок параметрами 50*50*5 мм (полочка 5 см, толщина металла — 5 мм)

Обратите внимание, что арматуру использовать нельзя — ее поверхность каленая, что изменяет распределение токов, к тому же в земле она быстро ржавеет и разрушается. Нужен именно пруток, не арматура

Возможные профили электродов

Еще вариант для засушливых регионов — толстостенные металлические трубы. Их нижнюю часть сплющивают в виде конуса, в нижней трети сверлят отверстия. Под их установку сверлят лунки требуемой длины, так как забить их не получится. При пересыхании грунтов и ухудшении параметров заземления, в трубы заливают соляной раствор — для восстановления рассеивающей способности грунтов.

Длинна стержней заземления — 2,5-3 метра. Этого достаточно для большинства регионов. Конкретнее есть два требования:

• стержень контура заземления должен заходить в грунт ниже уровня промерзания не менее чем на 60 см (лучше — 80-100 см);
• в засушливых регионах как минимум 1/3 заземлителя должна находиться во влажных грунтах, потому еще надо ориентироваться на уровень расположения грунтовых вод — при низком их расположении могут понадобиться более длинные стержни.

Чаще всего используют стальной уголок и полосу

Конкретные параметры заземления можно высчитать, но требуются результаты геологического исследования. Если у вас таковые имеются, можно заказать расчет в специализированно организации.

Из чего делать металлосвязь и как соединять со штырями

Все штыри контура соединяются между собой металлосвязью. Ее можно сделать из:

• медного провода сечением на менее 10 мм 2 ;
• алюминиевого провода сечением не менее 16 мм 2
• стальной проводник сечением не менее 100 мм 2 (обычно полоса 25*5 мм) .

Чаще всего штыри между собой соединяются при помощи стальной полосы. Ее приваривают к уголкам или оголовкам прутка

Очень важно чтобы качество сварного шва было высоким — от этого зависит пройдет ли ваше заземление испытание или нет (будет ли оно соответствовать требованиям — сопротивление меньше 4 Ом)

Параметры, которых необходимо добиться при самостоятельном изготовлении контура заземления

При использовании алюминиевого или медного провода к штырям приваривают болт большого сечения, к нему уже крепят провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно провод оконечить разъемом подходящего размера. Главная задача та же — обеспечить хороший контакт. Потому не забудьте зачистить болт и провод до чистого металла (можно обработать шкуркой) и хорошо поджать — для хорошего контакта.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Измерение заземления

Чтобы убедиться, надежную ли защиту гарантирует выполненный самостоятельный контур заземления, необходимо замерить сопротивление металлосвязи и растекания тока в земле. У профессионалов для этого есть специальные приборы, а дилетантам придется где-то позаимствовать электронный измеритель заземлений или воспользоваться электроиндукционным ручным мегомметром, меггером.

Сопротивление растекания тоже считают меггером, но включенным на Ом, соблюдая полярность подключения. Обе процедуры выполняются элементарно: следует крутить ручку меггера и смотреть, какое значение показывает стрелка на шкале.
