Охранно-пожарная сигнализация в квартире: устройство, схема, подключение самостоятельно

НОРМЫ МОНТАЖА И ПРАВИЛА УСТАНОВКИ АВТОМАТИЧЕСКОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

В соответствии с нормативами для каждого помещения предусмотрено наличие не менее двух пожарных извещателей. Конкретное количество зависит от площади и назначения сооружения. Иногда допускается установка одного устройства, но для этого необходимо выполнить ряд требований технического и нормативного характера.

Это может привести к тому, что экономия на оборудовании становится нецелесообразной.

Точечные пожарные извещатели.

Устанавливаются под межэтажными перекрытиями (кроме датчиков пламени). Если нет технической возможности, к примеру, установлены натяжные потолки, то допускается установка на стенах, колоннах или других несущих конструкциях сооружений. Если помещение имеет большую площадь, допускается установка точечных извещателей на натянутых тросах.

При этом устройства должны иметь устойчивое положение, а расстояние от плоскости декоративно-отделочного материала перекрытия до нижней части прибора не должно превышать 300 мм.

Если извещатель устанавливается на потолке, расстояние до стены должно быть не менее 100 мм. Если установка выполняется на стене или колонне, допустимое расстояние до потолка варьируется в пределах 100-300 мм., а до угла стен, независимо от того внутренний он или внешний, не менее 100 мм.

При монтаже дымовых точечных извещателей необходимо учитывать расположение вентиляционных отверстий и направление воздушных потоков в помещении.

Тепловые детекторы, в соответствии с требованиями, должны устанавливаться в каждой технологической нише огражденной строительными конструкциями шириной не менее 0,75м.

При этом извещатели, которые могут быть подвержены механическим воздействием, должны быть оборудованы защитными конструкциями:

• решетками;
• колпаками;
• коробами,

но лишь в том случае если эти приспособления не будут нарушать нормальную работу чувствительных сенсоров.

При установке точечных тепловых извещателей необходимо полностью исключить возможность влияния конвекционных тепловых потоков на устройство.

Линейные дымовые детекторы устанавливаются на стены, колонны или другие вертикальные несущие конструкции, предотвращающие возможность сильной вибрации. Монтаж должен быть выполнен таким образом, чтобы ось излучения находилась на расстоянии не менее 100 мм от потолка.

В зону действия не должны попадать передвижные конструкции окон и дверей. Желательно, чтобы оптическая ось сканирующего луча проходила через один или несколько воздушных потоков.

Ручные пожарные извещатели.

Даже несмотря на полную автоматизацию процессов выявления очага возгорания и оповещения о нём оператора нормативы предписывают необходимость установки ручных устройств оповещения в каждом помещении.

Эти устройства устанавливаются на стене около выхода из помещения на высоте 1,5 м от уровня пола. Их монтаж должен быть выполнен таким образом, чтобы в будущем устройство не закрывала мебель, и оно было расположено в хорошо освещённом месте.

Приемно-контрольные приборы.

В соответствии с правилами монтажа пожарной сигнализации ПКП с небольшой информационной емкостью до 5 шлейфов должны устанавливаться на высоте не менее 2,2 м. в помещениях общего назначения. Если монтаж производится в специально выделенном помещении, то прибор устанавливается на произвольной высоте, удобной для его обслуживания без применения специальных средств; лестниц, стремянок и т.п.

При монтаже ПКП в местах доступных для посторонних (магазины, торговые залы и т.п.), то для предотвращения несанкционированного доступа прибор располагается в металлическом запираемом шкафу.

Приборы средней и большой информационной емкости в обязательном порядке устанавливаются в специально выделенных помещениях. На столе, специальной несущей конструкции или на стене на расстоянии не менее 1м. от пола.

Запрещается размещение ПКП в следующих местах:

• шкафах из сгораемых материалов;
• помещениях с постоянной высокой влажностью, насыщенных парами кислот (аккумуляторные) или агрессивных газов;
• помещениях с высоким уровнем взрывоопасности;
• на расстоянии до 1м от систем отопления.

Монтаж

Мнение собственников недвижимости от владельцев квартир, жилых домов до руководителей предприятий, глав компаний обычно примерно следующее – не хочется нести дополнительные затраты, но приходится на это идти как из-за необходимости сохранения имущества, товароматериальных ценностей; так и под давлением требований нормативных документов, подкрепленных проверками инспектирующих, надзорных органов.

Следовательно возникает вопрос – нужен монтаж охранно-пожарной сигнализации для объектов, к кому обратится, на что обратить внимание?

Требования к монтажу и установке пожарной сигнализации изложены в следующих нормативных документах:

• НПБ 110-03 и СП 5.13130.2009 упоминались выше по тексту.
• НПБ 58-97 – о технических требованиях, испытаниях адресных систем АПС.
• ГОСТ 26342-84 – о типах, основных характеристиках, размерах средств ОПС.
• РД 78.145-93 – о правилах монтажа, приемки работ систем, комплексов сигнализации.

Если кратко, то монтаж кабельной разводки, установки пожарных извещателей, световых, звуковых оповещателей, контрольных приборов, блоков резервного питания ведется в строгом соответствии с проектными решениями, схемами размещения; с надлежащим качеством исполнения, соблюдением требований охраны труда, санитарно-гигиенических, противопожарных норм, «Правила устройства электроустановок», соответствующих специфике защищаемых помещений.

Все приборы, установочные изделия, материалы должны соответствовать спецификациям рабочей проектной документации, на них должны иметься сертификаты соответствия, технические паспорта, инструкции по установке, эксплуатации. Это устанавливается при входном контроле всего оборудования до начала монтажных работ.

Важно: категорически недопустима замена на другие виды, типы, марки, модели/модификации любого оборудования, даже если они обладают сходными техническими характеристиками; применение проводов связи, электрических кабелей иного сечения жил, чем указано в спецификациях рабочего проекта установки АПС. Монтаж ведется работниками, имеющими соответствующую квалификацию, допуски для работы с оборудованием, находящимся под напряжением; как ручным, так и механизированным, электрифицированным инструментом, сокращающим применение ручного труда, сроки ведения работ

Монтаж ведется работниками, имеющими соответствующую квалификацию, допуски для работы с оборудованием, находящимся под напряжением; как ручным, так и механизированным, электрифицированным инструментом, сокращающим применение ручного труда, сроки ведения работ

Монтаж ведется работниками, имеющими соответствующую квалификацию, допуски для работы с оборудованием, находящимся под напряжением; как ручным, так и механизированным, электрифицированным инструментом, сокращающим применение ручного труда, сроки ведения работ.

По окончании монтажных, пусконаладочных работ субподрядная организация совместно с заказчиком составляет свод исполнительной документации согласно РД 78.145-93.

Для каких организаций необходим монтаж и обслуживание противопожарной сигнализации:

• Детские сады, школы, санатории, поликлиники, дома отдыха, развлекательные и досуговые центры, спортивные школы и центры творчества и развития.
• Любые медицинские учреждения, клиники, практики, больницы и диагностические центры.
• Гостиницы, хостелы, общежития, квартиры и комнаты, сдающиеся в наем.
• Торговые центры, магазины, склады, производственные и технические помещения, автостоянки и подземные паркинги.
• Предприятия, оказывающие бытовые услуги – парикмахерские и салоны красоты, оздоровительные и косметологические центры, бассейны, ателье, ремонтные мастерские.
• Развлекательные и культурные учреждения – кинотеатры, театры, цирки, зоопарки, аттракционы и другие развлекательные центры.
• Предприятия общественного питания, кафе, столовые, рестораны.
• Офисные помещения и бизнес центры, банки и их отделения, муниципальные и правительственные учреждения, полиция, органы управления.
• Учебные и научные центры, лаборатории, производства.

Другими словами любое помещение, предназначенное для посещения людьми, должно быть в обязательном порядке оборудовано системами безопасности при пожаре.

Нормативная база

Комплексы защиты от пожара для многоэтажек устанавливаются согласно ряду требований ПБ.

Эти требования содержатся в нормативных документах, среди которых мы выделим главные.

• ФЗ РФ № 123-ФЗ (технический регламент с изложением требований ПБ) от 22 июля 2008 года.
• – Одноквартирные жилые строения. СП 55.13330.2016
• – Жилые многоквартирные постройки. СП 54.13330.2011
• – Системы защиты от пожара. СП 5.13130.2009
• – Системы противопожарной защиты, эвакуации, дымоудаления и пр. СП 3.13130.2009
• – Комплексы защиты, электрооборудование. СП 6.13130.2013
• – Защита от шума. СП 51.13330.2011
• – Пожаробезопасность строений. СП 112.13330.2011
• ФЗ № 384-ФЗ от 30.12.2009 – тех. регламент о безопасности сооружений.

Правила установки

По инструкции монтаж пожарной сигнализации запрещено проводить самостоятельно. Этим занимается специализированная организация по данным проектной документации. Вся процедура предполагает несколько этапов:

• подготовка проектной документации;
• подбор оборудования согласно типу ПС;
• прокладка кабелей;
• подсоединение датчиков;
• настройка и запуск системы.

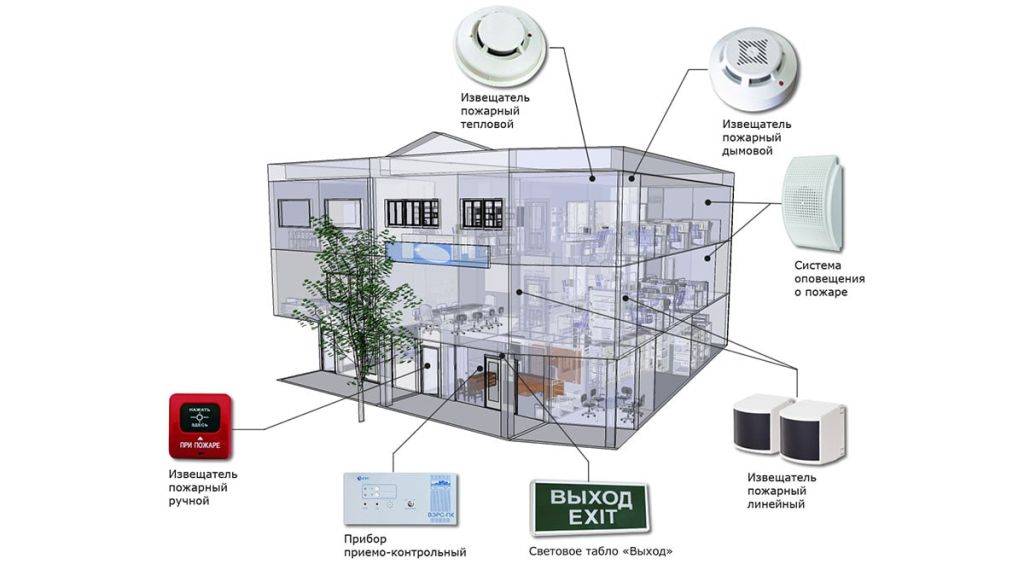

Комплекс ПС включает в себя датчики, приборы оповещения, приемно-контрольный пункт, источник автономного питания. Принцип работы состоит в отслеживании изменений в помещении и передаче сигнала на контрольный пункт. После тревоги ПКП включает прибор оповещения с одновременной передачей данных в МЧС.

На подготовительном этапе монтажа проводят предпроектное обследование объекта с целью выбора оптимальной структуры ПС. По полученным данным составляют техническое задание, которое согласовывают с заказчиком, после чего переходят к непосредственной установке.

Важный этап – прокладка кабелей и шлейфов. Именно эта часть системы должна быть устойчива к воздействию на нее открытого пламени. Для шлейфов подбирают кабеля типа КПС:

• НГ – без распространения горения при групповой прокладке;
• LS – с низким уровнем выделения дыма;
• HF – без галогенов;
• LTx – низкой токсичности;
• FR – повышенной огнестойкости.

Прокладку кабелей проводят по правилам:

• от уровня пола – 2,2 м;
• минимальное расстояние до потолочного перекрытия – 0,1 м;
• высота от пола при условии размещения слаботочных линий в защитных коробах – менее 2,2 м;
• расстояние между шлейфами и электролинией – 0,5 м;
• при пересечении слаботочного провода и энергокабеля провода защищают трубкой из полихлорвинила, на 0,5 см в каждую сторону;
• крепление клипсами делают через каждые 25 см по горизонтали и через каждые 35 см по вертикали.

Приемно-контрольный пункт устанавливается в отдельном помещении. Высота при этом произвольная. Если зона расположения ПКП открыта для свободного посещения персоналом, то устройство монтируется в специальном защитном запирающемся шкафу. В отдельном боксе размещают ПКП в помещениях с высоким уровнем запыленности и влажности. Шкаф при этом обязательно делают из негорючих материалов.

При проектировании системы АПС учитывают требование по количеству извещателей. Минимально их должно быть два, конкретное же количество рассчитывается, исходя из особенностей объекта. Дымовые и тепловые извещатели ставят на потолках. На стенах или колоннах их допустимо размещать при условии использования подвесных верхних конструкций. Расстояние до перекрытия при этом варьируется в пределах 0,1-0,3 м. Если на потолке образуются ниши, то тепловые датчики ставят в каждую из них. Установка устройств ручного типа – возле основного выхода из помещения на высоте 1,5 м от пола.

В большинстве случаев монтаж пожарной сигнализации проходит по типовым проектам. Иногда создается индивидуальное техзадание, при этом учитывается гибкость базового проекта и совместимость оборудования.

Обучение пожарно-техническому минимуму в организации по программам ПТМ

• правила эксплуатации технических средства систем безопасности;
• правила обращения с техническими средствами;
• правила поведения в условиях чрезвычайной ситуации.

Эта мера так же является средством поддержания оборудования в рабочем состоянии, поскольку техника используется человеком. Неумелая эксплуатация может вывести ее из строя, и в ответственный момент — при проникновении в здание злоумышленников или возгорании, оборудование не сможет своевременно предупредить о ЧП

Так, ежемесячный инструктаж поддержит внимание сотрудников к этому вопросу на должном уровне. Сведения об обучении персонала так же нужно фиксировать в журнале учета

Монтаж пожарной сигнализации. ВИДЕО

Для своевременного и оперативного предупреждения о возгорании многие объекты в Москве сегодня оборудованы специальными пожарными сигнализациями. К установке пожарной сигнализации в Москве сегодня прибегают как должностные лица, отвечающие за сохранность вверенного им имущества, так и владельцы недвижимости в Москве, решившие подстраховаться на случай возгорания.

Проектирование и монтаж пожарной сигнализации в Москве контролируется соответствующими надзорными ведомствами, поэтому при производстве таких работ необходимо тщательно соблюдать предписания и требования всех нормативных документов, которые регулируют это сферу.

Так, эти документы досконально прописывают количество и расположение датчиков при монтаже пожарной сигнализации, перечень допускаемых к использованию средств пожаротушения, расстояния от датчиков до контрольной панели и многое другое. При несоблюдении каких-либо требований и параметров во время монтажа пожарной сигнализации или противопожарного оборудования вы получите не только неэффективную систему, которая не обеспечит вам должного уровня безопасности, но и многочисленные предписания от проверяющих ведомств.

Несмотря на кажущуюся простоту, проектирование и монтаж пожарной сигнализации на любом объекте является технически сложной и ответственной задачей. Поэтому доверить такую задачу можно лишь ответственному и опытному подрядчику, знающему все тонкости установки пожарной сигнализации в Москве.

Что нужно для установки систем пожарной сигнализации?

Как и всякая другая техническая система, пожарная сигнализация состоит из работающих в комплексе различных элементов. Одним из важных звеньев системы являются датчики – это своеобразные нервные окончания, которые реагируют на задымление или огонь, и передают сигнал по назначению.

В зависимости от типа действия датчики бывают разного типа:

• Дымовые – оснащены детектором дыма, реагируют на появившееся в помещении или на объекте задымление.
• Тепловые – отмечают повышение уровня температуры, характерное для возгорания.
• Датчики пламени – эти устройства реагируют на различные явления, которые сопровождают появление открытого огня (инфракрасное или ультрафиолетовое излучение, электромагнитная составляющая и прочее).

Различные модели датчиков могут быть проводными и беспроводными, использующими другие каналы для передачи сигнала.

Главными требованиями к датчикам, применяемым при установке пожарной сигнализации, является их долговечность, способность гарантированно реагировать на возгорание или дым, а также гарантия от случайных или ложных срабатываний. Также часто датчики подбирают в соответствии с дизайном интерьера, благо, большое количество имеющихся сегодня в магазинах Москвы образцов позволяет выбрать датчики подходящего дизайна без ущерба функционалу и качеству

Выбор датчиков во многом определяет при монтаже пожарной сигнализации цену и продолжительность работ.Ещё одной важной составляющей системы оповещения о пожаре служат провода, по которым сигнал от датчика поступает на пульт. Понятно, что это актуально для тех систем, где используются проводные датчики

Главными требованиями к проводам является низкое сопротивление, чтобы сигнал передавался по возможности без потерь, и малая горючесть – такой провод не должен сгореть или расплавиться в условиях повышенной температуры.

Цены

Самые простые максимальные противопожарные тепловые приборы отечественные, их цена от 40 рублей до 150.

• Дополнительные опции, например, память на сработавший прибор, световой и/или выносной индикатор, увеличение их количества влечет за собой удорожание вдвойне, разброс от 270 р. и до 600.
• Максимально-дифференциальные датчики можно приобрести за цену от 500 р. до 900.
• Одна из наиболее продаваемых моделей Аврора ТН (ИП 101-78-А1) , ее цена в среднем 700 р.
• Наиболее популярная из-за своей ценовой доступности модель взрывозащищенного извещателя ИП 101-3А-А3R обойдется в 200 рублей в среднем, хотя в большинстве своем магазины предлагают взрывозащищенные устройства от 800 до 1 000 р.

Зарубежные адресные максимально-дифференциальные устройства

• стоят от 1000 рублей за штуку и выше.
• Среди адресно-аналоговых максимально-дифференциальных — хит продаж модель С2000 ИП-03 , она стоит от 500 до 800 рублей , а вообще разбег адресных извещателей доходит до 2 000 и даже выше.
• тепловые датчики – термокабели – в зависимости от характеристик (сопротивления кабеля, максимально допустимой длины, напряжения тока и т.д.) реализуются в среднем от 300 до 700 р.

Подключение сигнализации на примере типичных датчиков

Первый этап. Определите нужное количество датчиков сигнализации. Для определения необходимого числа контроллеров вам нужно знать площадь обслуживаемого помещения и высоту потолка. В действующей нормативной документации сказано, что если потолок имеет высоту не более 350 см, то для обслуживания 80 м2 достаточно одного датчика. Одновременно с этим правила пожарной безопасности требуют, чтобы даже в самом маленьком помещении стояло не менее двух контроллеров. Руководствуйтесь последним правилом.

Второй этап. Разметьте места для установки пожарных датчиков. Максимально допустимое расстояние от стены до датчика по нормативным документам составляет 450 см. Непосредственно датчики нужно устанавливать с шагом не менее 900 см. это правило актуально для тех ситуаций, когда потолок является одноуровневым и его высота не превышает 350 см.

Третий этап. Зафиксируйте датчики на размеченных местах и подключите их к источнику питания с помощью двухжильных проводов. Между собой датчики соединяются последовательно. В колодке последнего контроллера нужно установить резистор.

Четвертый этап. Протестируйте каждый датчик после подключения. Для этого зажгите свечу и проведите ее пламенем возле детектора.

В случае если пожарная сигнализация сработала безо всякого намека на возгорание, вам нужно выполнить несколько простых действий для ее отключения. В противном случае громкие звуковые оповещения и срабатывание ненужных дополнительных средств доставят вам массу хлопот.

Первый вариант. Узнайте, почему сигнализация вообще сработала. Нельзя выключать систему без предварительной проверки всех обслуживаемых помещений. Качественные системы крайне редко срабатывают безо всяких на то причин. Может в какой-то комнате дома произошло задымление либо настоящее возгорание. При наличии «раздражителя» ликвидируйте его, и система отключится самостоятельно. Обязательно проверьте состояние электропроводки.

Второй вариант. В случае если никаких причин для срабатывания сигнализации вы не обнаружили, приступайте к ее отключению. Порядок отключения зависит от типа конкретной системы. Наиболее простой вариант – отключить сигнализацию от источника питания. Однако этот вариант можно рассматривать исключительно в качестве временного решения проблемы, т.к. с отключенной сигнализацией вы ставите под угрозу безопасность дома и всех, кто в нем находится.

Третий вариант. Если в доме установлена централизованная панель управления, отключите сигнализацию с нее. В некоторых ситуациях данная процедура требует ввода специального кода. Если он вам неизвестен, свяжитесь с компанией, которая занимается обслуживанием вашей пожарной сигнализации.

Четвертый вариант. Если контроллер сильно запылился, к примеру, при проведении ремонтных работ, для отключения достаточно будет снять с датчика лицевую панель и потереть его «внутренности» ватной палочкой, слегка смоченной спиртом. Если проблема была именно в этом, после подобной чистки сигнализация отключится. Впредь следите за состоянием датчиков и своевременно выполняйте их чистку.

Пятый вариант. При необходимости отключения пожарной сигнализации в каком-нибудь отдельном помещении, можете обмотать датчик клейкой лентой. Однако после подобной обработки контроллер станет бесполезным. Уберите скотч сразу же после определения и устранения неисправности.

Шестой вариант. Если ничто из вышеописанного не помогло, воспользуйтесь самым радикальным решением – перережьте провода, подключенные к датчику. Пожарная сигнализация выключится, однако станет полностью бесполезной, пока вы ее не отремонтируете. Постарайтесь как можно быстрее разобраться с причиной ложного срабатывания датчиков и устраните неисправности.

Таким образом, в самостоятельном монтаже пожарной сигнализации нет абсолютно ничего сложного. Нужно лишь детально разобраться в последовательности подключения датчиков и выполнить все по инструкции. Обязательно ознакомьтесь с рекомендациями производителя. Многие современные системы имеют ряд особенностей, которые нужно уточнять в отдельном порядке. От правильности монтажа и подключения датчиков зависит ваша безопасность, помните об этом.

Удачной работы!

Подготовительные работы к монтажу АУПС

Перед осуществлением установочных работ элементов АУПС необходимо проверить их целостность и работоспособность, подготовить необходимую техническую документацию, подобрать материалы и организовать рабочее место. Следует подготовить журнал производства работ и акты:

• Обследования со сметой, планом здания, ТЗ.
• Приемки и передачи оборудования в монтаж.
• Готовности строения к осуществлению работ.
• Освидетельствования скрытых работ.
• О проведении входного контроля.
• Испытания трубопроводов.
• Об окончании монтажных работ.
• Об окончании пусконаладочных работ.
• О приемке средств в эксплуатацию.

Какие извещатели (датчики) входят в систему пожарной сигнализации

Пожарные извещатели в квартире, согласно перечню помещений зданий, которые подлежат оборудованию автоматическими системами сигнализации, тушения пожаров, приведенному в таблице А.1 СП 5.13130.2009, должны устанавливаться в жилых зданиях с высотой, превышающей 28 м, независимо от их общей/поэтажной площади.

Согласно таблицы М.1 этого свода правил для установки в жилых помещениях рекомендованы дымовые датчики, тепловые извещатели о пожаре.

Фактически по требованиям СП 54.13330, СП 5.13130 в высотных многоквартирных зданиях должны монтироваться перед сдачей в эксплуатацию, качественно эксплуатироваться в дальнейшем техническими службами жилых комплексов, сторонними подрядными организациями, а также собственниками квартир две несвязанные между собой системы сигнализации о пожаре:

• Автономная в пределах площади жилых помещений каждой квартиры, причем дымовые оптико-электронные датчики о возникновении очага возгорания, установленные в детских, гостиных, спальнях могут при наличии технической возможности объединяться в единую сеть для гарантии оповещения жильцов, находящихся в любом помещении резко звучащим прерывистым сигналом.
• Проводная система с дымовыми, тепловыми датчиками, в том числе установленными в помещениях прихожих/передних каждой квартиры, а также в камерах сбора бытового мусора, электрощитовых, машинных отделениях лифтов, внеквартирных коридорах и иных местах общего использования, контроль/управление которой осуществляется централизованно из пожарного поста, диспетчерской, помещения охраны/консьержа.

Необходимость обязательной установки пожарных извещателей в трехэтажных частных жилых зданиях изложена в СП 55.13330.2016.

Они должны оборудоваться:

• Проводной системой сигнализации о пожаре с дымовыми датчиками в каждом жилом помещении.
• Или автономными извещателями – не меньше, чем по одному на каждом этаже, при условии возможности автоматической передачи тревожного сообщения о возникновении очага возгорания в помещения охраны, пожарного поста жилого поселка, подразделение пожарной охраны.

Аналогично жилым помещениям квартир автономные пожарные датчики необходимы только в них, исключая санитарные комнаты, кухни. Отличие – это необходимость защиты ими гаража, построек хозяйственно-производственного назначения.

К сожалению, учитывая, что противопожарные нормы не требуют монтажа никакого типа сигнализации в частных жилых домах высотой 1–2 этажа, то ее установка – это лишь осознанное желание собственника, вложив средства на ее создание, защитить себя от возможных, гораздо больших как материальных, так душевных потерь.
