Схема стропильной системы полувальмовой крыши

Как производится расчёт стропильной системы вальмовой крыши

Правильность замеров и расчёта – залог надёжности стропильной системы. Кроме того, правильный расчёт стропильной системы позволит избежать ненужных расходов на приобретение материала.

Для удобства замеров специалисты рекомендуют соорудить рейку из фанеры, на которую удобно наносить все метки, так как шкала рулетки плохо видна на расстоянии. Кроме того для расчёта понадобится вспомнить из школьного курса геометрии теорему Пифагора и приготовить таблицу коэффициентов пропорций, позволяющую максимально точно определить соотношение длины и расположения стропил.

Собственно, из знаний теоремы понадобится только формула для определения квадрата гипотенузы, то есть длины стропил.Например:

Нужно найти длину центрального стропила:

• На торце периметра дома отмечается центр, на уровне середины толщины конькового бруса – точка a. Далее, от этой точки ставится отметка на линии горизонтальной проекции центрального стропила до вертикальной стойки, удерживающей конёк – точка b. От точки b отмеряем расстояние до торца конька по перпендикулярной линии стойки, получаем точку c. Таким образом, зная расстояние аb и bc, нужно найти длину центрального стропила – ac. Вычисляем её по формуле: а2 + b2 = c2 , получаем искомую длину. Дальше, для максимальной точности, нужно воспользоваться таблицей коэффициентов пропорций.
• Аналогично вычисляется длина угловых стропил, диагональных рёбер. Полученное значение умножается на коэффициент, максимально приближённый к значению замеров.

Такой расчёт позволяет наиболее точно вычислить количество необходимых материалов, а также существенно влияет на повышение прочности стропильной системы.

Пример расчёта площади вальмовой крыши

Для расчёта площади вальмовой крыши при монтаже учитывают:

• Технические характеристики кровельного материала;
• Размеры материала: длина, ширина, толщина;
• Способ монтажа.

Чтобы узнать площадь вальмовой крыши, нужно вычислить:

• Площадь с учётом всех дополнительных функциональных элементов кровли;
• Длину ската от карниза до нижней части конькового бруса;
• Учесть поправки на свесы, парапет, стены.

Места примыкания при этом во внимание не принимаются.Для удобства и простоты расчёта лучше использовать метод, которым пользуются профессионалы: условно разделить крышу на отдельные секторы и, вычислив площадь каждого, отдельно, суммировать результат или воспользоваться онлайн калькулятором для расчета или специальной программой. Перед изготовлением основных составных частей лучше сделать чертеж

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

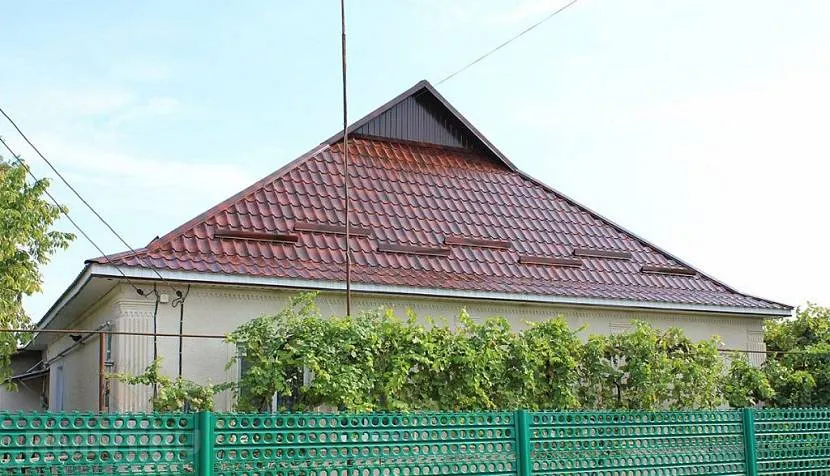

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

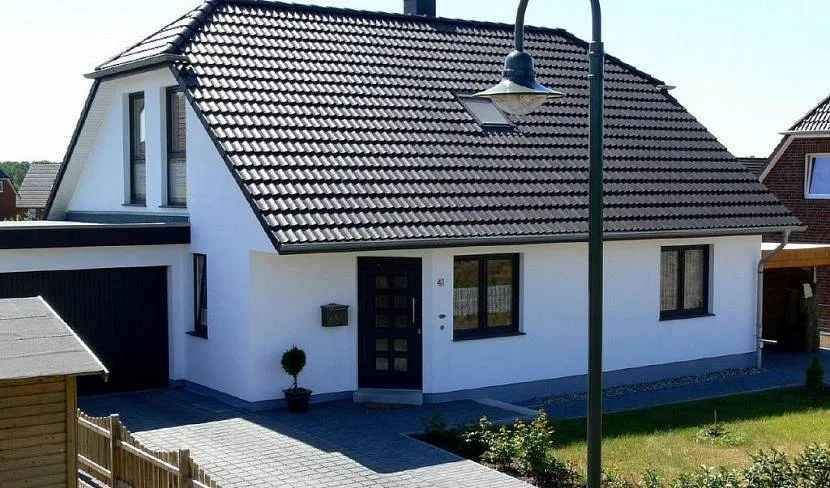

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше. Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Как собрать каркасный фронтон

В принципе, собрать в доме с мансардой и полувальмовой крышей фронтон в виде деревянного каркаса – не проблема. Для этого предварительно надо определиться с формой фронтонной стены. Обычно она собой представляет трапецию. А значит, необходимо сформировать периметр этой фигуры.

1. По несущей боковой стене дома по мауэрлату устанавливают стойки. Длина у них разная. Поэтому опоры монтируют так, чтобы они своими верхними концами создали ломаную линию.
2. По их верхним краям укладывают брус или доску толщиною 50 мм.
3. Стойки между собой обвязывают укосинами, подпорками или горизонтальными рейками.
4. После окончания сооружения кровли фронтон обшивают досками или фанерой, можно использовать ОСП. Обязательно проводят утепление.

В видео показано поэтапно, как сооружали полувальмовую крышу с каркасным фронтоном:

Разновидность полувальмовой крыши

Обратите внимание на фото ниже, где показана кровля, которая относится к категории «полувальмовая», только у нее немного изменена форма. По сути, в ней поменялись местами скат вальмы и фронтон

Первая опустилась вниз, второй поднялся над ней.

Чисто конструктивно изменения присутствуют, особенно в стропильной системе крыши. Но в эксплуатационном плане никаких изменений нет. Это все та же мансардная кровля, под которой будут организовывать жилые помещения.

Полувальмовая крыша с поднятым фронтономИсточник ecoenergy.org.ua

Что касается стропильной системе, то здесь, как и в предыдущем случае, устанавливают коньковый прогон и монтируют на него стропила основных скатов крыши. После чего сооружается треугольной формы фронтоны. А уже от них укладывают под уклоном стропильные ноги и належники вальм.

Обратите внимание, что в этой конструкции фронтон возводят в виде каркаса, обшиваемого с двух сторон. Никакой кирпичной или блочной кладки

В видео можно увидеть особенности возведения полувальмовой крыши:

Проекты домов с полувальмовой крышей

Количество проектов 45

5 комнат

Проект Дома Министр

В избранное

• 105² Общая площадь
• 9 x 8м Площадь застройки

от 1 095 093 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект Дома Парус

В избранное

• 209.3² Общая площадь
• 8 x 12м Площадь застройки

от 2 825 550 р. Срок возведения 117 дней

• 3 комнаты
• 1 санузел

Проект Дома Ахтуба-П-SIP

В избранное

• 93.3² Общая площадь
• 7 x 9м Площадь застройки

от 975 000 р. Срок возведения 40 дней

• 6 комнат
• 2 санузла

Проект Дома Бавария

В избранное

• 168.7² Общая площадь
• 10 x 10м Площадь застройки

от 2 277 450 р. Срок возведения 86 дней

• 4 комнаты
• 1 санузел

Проект Дома Пегас

В избранное

• 97² Общая площадь
• 8 x 9м Площадь застройки

от 1 309 500 р. Срок возведения 54 дня

• 6 комнат
• 1 санузел

Проект Дома Рига

В избранное

• 104² Общая площадь
• 8 x 10м Площадь застройки

от 1 404 000 р. Срок возведения 57 дней

• 5 комнат
• 2 санузла

Проект Дома К-152, Орленок

В избранное

• 152.3² Общая площадь
• 14 x 8м Площадь застройки

от 1 791 450 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект Дома Опалево-М4

В избранное

• 152² Общая площадь
• 10 x 12м Площадь застройки

от 2 052 000 р. Срок возведения 78 дней

• 4 комнаты
• 2 санузла

Проект Дома Фаворит

В избранное

• 106² Общая площадь
• 7 x 7м Площадь застройки

от 790 759 р. Срок возведения индивидуально

• 3 комнаты
• 2 санузла

Проект Дома 39-199

В избранное

199² Общая площадь

от 2 686 500 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Дома 9-320

В избранное

320² Общая площадь

от 4 320 000 р. Срок возведения индивидуально

• 5 комнат
• 2 санузла

Проект Дома Жемчужина

В избранное

• 255.3² Общая площадь
• 11 x 16м Площадь застройки

от 3 446 550 р. Срок возведения 129 дней

• 2 комнаты
• 1 санузел

Проект Дома Опалево-М1 (одноэтажный)

В избранное

• 60² Общая площадь
• 10 x 9м Площадь застройки

от 810 000 р. Срок возведения 37 дней

• 3 комнаты
• 1 санузел

Проект Дома Ахтуба-Б

В избранное

• 93.3² Общая площадь
• 7 x 9м Площадь застройки

от 1 196 000 р. Срок возведения 40 дней

• 4 комнаты
• 2 санузла

Проект Дома 45-243

В избранное

243² Общая площадь

от 3 280 500 р. Срок возведения индивидуально

• 6 комнат
• 5 санузлов

Проект Дома 53-450

В избранное

450² Общая площадь

от 6 075 000 р. Срок возведения индивидуально

• 4 комнаты
• 2 санузла

Проект Дома ДОК-160 / Мальта

В избранное

• 160.3² Общая площадь
• 9 x 12м Площадь застройки

от 2 885 400 р. Срок возведения индивидуально

• 6 комнат
• 2 санузла

Проект Дома 42-220

В избранное

220² Общая площадь

от 2 970 000 р. Срок возведения индивидуально

• 6 комнат
• 3 санузла

Проект Дома Уран

В избранное

• 225.5² Общая площадь
• 10 x 17м Площадь застройки

от 3 044 250 р. Срок возведения 111 дней

• 5 комнат
• 2 санузла

Проект Дома 44-235

В избранное

235² Общая площадь

от 3 172 500 р. Срок возведения индивидуально

Смотреть все проекты

В этой статье будем разбираться с полувальмовой крышей. Что она собой представляет, из каких элементов собирается, расскажем о технологии возведения кровельной конструкции этого типа, рассмотрим преимущества ее и недостатки.

Дом с полувальмовой крышей Источник factum.ru

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

• Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
• Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Шаг 2. Монтаж стоек и опорных балок

После установки мауэрлата переходим к установке опорных балок и стоек. Для стоек используют брусья сечением 10*15 см, а для балок подойдет сечение повыше. Для стойкости и долговечности конструкции нужно придерживаться соотношения 1:2 при расчете ширины и высоты соответственно.

Хотя для каркасно-щитовых домов допустимо не использовать опорные балки — монтируются только стропила с шагом, идентичным для стропил. Если же вальмовая крыша монтируется на каркасно-щитовом сооружении, то опорные балки можно не задействовать – достаточно будет стоек, расположенных с таким же шагом, с которым будут устанавливаться сами стропила. А вот как выглядит конструкция вальмовой крыши без стоек на практике:

Самый простой вариант обустройства — конструкция с центральной опорой. Т.к. использование затяжек из-за равной длины стропильных ног затруднительно и «ворует» полезное пространство, в качестве основной опоры можно использовать балку. Монтировать ее стоит в области конька, и именно на неё будут опираться стропильные ноги. Сама балка будет хорошо удерживаться при помощи вертикальных стоек

Важно при этом, чтобы вертикальные опоры балки находились на несущей стене, либо же на очень прочном перекрытии

А вот для малых площадей, когда пролет крыши менее четырех метров, использование стоек не обязательно, но тогда лучше взять несколько затяжек, хотя это и не рекомендуется.

Для четырехскатных крыш вальмового типа система монтажа схожа, только вместо бруса нужно взять центральную опору или же создать замкнутый каркас из балок и стоек.

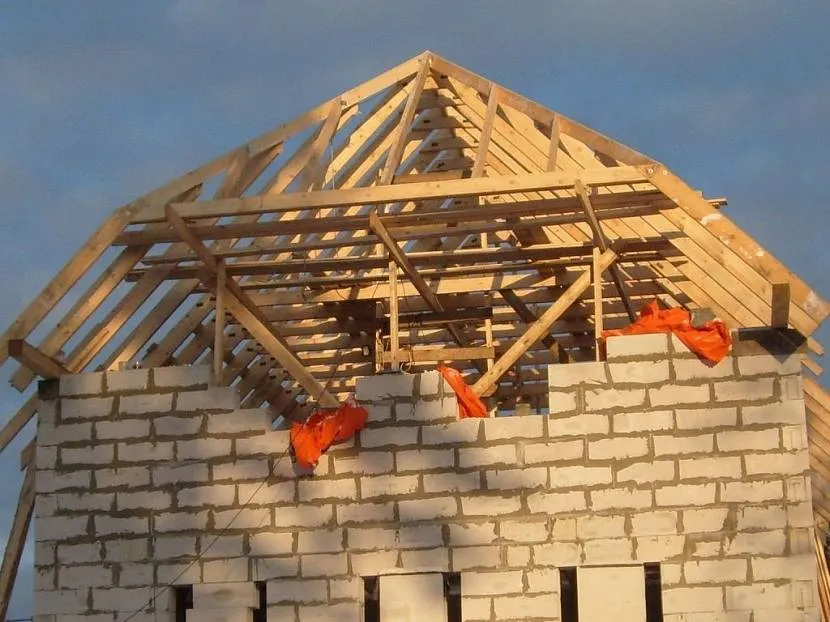

Шаг 3. Установка накосных и рядовых стропил

Следующий этап – монтаж стропил. На них будет ложиться большая нагрузка, поэтому необходимо использовать брусья с сечением выше, чем у рядовых стропил. При этом нет четкого порядка по установке стропил: можно начать с рядовых, а потом перейти к накосным.

Помните, что самый важный элемент, который влияет на всю конструкцию – стропильные ноги, которые должны быть цельными. В случае, когда это невозможно, два бруса нужно срастить металлической накладкой размером не менее полутора метра. К слову, про то, как и из чего сделать стропила для вальмовой крыши самостоятельно у нас на сайте есть отдельная подробная статья https://krovgid.com/proekt/raschet-valmovoj-kryshi.html. Рассчитать размеры стропильных ног можно по специальным таблицам.

Все стропила сверху нужно крепить к коньковому прогону. Он всегда располагается по продольной оси дома. Центральные основные стропила крепят на мауэрлат и края конька, обычно по две штуки на каждый из боковых скатов:

Есть у вальмовой крыши диагональные стропила — особые элементы, которых не встретить в односкатном или двускатном варианте. Другое их название — накосные. От обычных стропил они отличаются большей длиной и тем, что служат опорой также для укороченных стропил, так называемых полуног или нарожников. Ввиду этого накосные стропила всегда несут нагрузку минимум в полтора раз больше, чем обычные. И их нередко делают спаренными, ведь удвоенное сечение способно нести нагрузку больше, балка получается длинной, но не разрезанной, а в ход можно пустить те же доски, что и для обычных стропил.

Накосные, или диагональные стропила, опираются на окончание конькового прогона и угол мауэрлата в количестве четырёх штук. В итоге на каждом из коньков должны сходиться по пять стропил сразу: центральное вальмовое, по два накосных и диагональных. После чего фиксируем уже промежуточные стропила. Их крепят по боковым скатам, и тоже опирают на мауэрлат и конек. Но здесь уже не ограничено количество — все зависит от шага установки, и порой в крышах с коротким коньком они и вовсе отсутствуют.

Следующий вид — укороченные стропила. Нижним концом они опираются на мауэрлат и накосные ноги. Причем длина таких стропил меняется в зависимости от места монтажа, а количество не ограничено.

И, наконец, нарожники, количество, размеры и расположение которых такое же, как у боковых укороченных стропил.

К самому коньку такие стропила обычно присоединяют при помощи большого количества гвоздей:

При этом гвозди хорошо сочетать с металлическими пластинами:

К слову, за рубежом чаще используют пластины, нежели стропила:

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

• промежуточный пролет под стропила, который устанавливают на стойки;
• или сами стойки без прогона, которые монтируются под каждую стропилу;
• шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
4. Последний этап снаружи крыши – укладка кровельного материала.

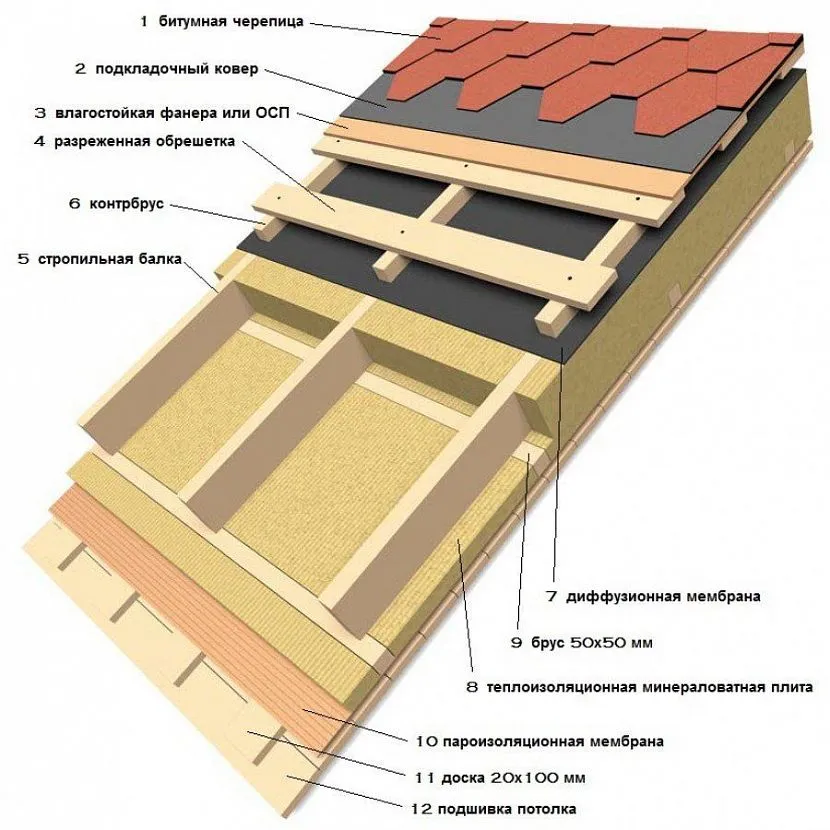

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

• наклонные стропила;
• висячие стропила;
• комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

• Уровень осадков в данном регионе;
• Материальные возможности хозяина дома;
• Применяемый кровельный материал (мягкая черепица или керамическая);
• Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
• Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов

Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Виды конструкций и фото

Конфигурация стропильного каркаса таких крыш зависит от двух факторов:

1. Способа крепления и опор стропил. В зависимости от этого критерия выделяют полувальмовые крыши с висячими (не имеющими дополнительных внутренних опор) или наслонными стропильными системами. Второй вариант считается более надежным и простым, и чаще выбирается при возведении таких крыш своими силами.
2. Способа обустройства и формы вальмового ската.

   Голландские по сути являются усовершенствованным вариантом двускатной крыши и имеют укороченные в 1,5-3 раза треугольные скаты и ровные трапециевидные фронтоны.

   Условно выделяют крыши голландского и датского типа.

Первые чаще используются при строительстве домов с жилыми мансардами и зачастую имеют массивный каркас. Вторые выбираются при повышенных требованиях к дизайну и отличаются хорошей аэродинамической устойчивостью.

Голландская полувальмовая крыша:

Полувальмовая крыша датского типа:
