Как сделать слив в полу в душе, в бане

Конструкция и характеристика изделий

Сифон представляет собой один из наиболее важных элементов системы отвода воды. Его использование не дает возможность канализационным испарениям проникать внутрь помещения, но при этом позволяет жидкости свободно стекать в трубы. Конструкция современных сифонов практически идентична и заключается в использовании обычной гофрированной трубы, оборудованной специальным клапаном, обеспечивающим открытие и закрытие отвода воды.

• с системой «клик-клак»;
• с поворотным рычагом.

Приведенные выше системы относятся к категории автоматов, поскольку оснащены функцией отвода воды, которая активизируется в зависимости от количества жидкости, попавшей в ванную. Происходит это благодаря специальному клапану, который в момент перегрузки автоматически спускает излишки жидкости в канализацию. Благодаря этому не нужно самостоятельно контролировать объем воды, поступившей в емкость, а процесс перелива становится невозможным.

1. Сифон системы «клик-клак» имеет достаточно простую конструкцию и состоит из сливного отверстия и специальной ограничивающей заглушки, закрепленной при помощи специального кронштейна и пружины. При этом в момент нажатия на крышку активизируется запорный механизм, и она защелкивается. В свою очередь, повторное нажатие на заглушку приводит в действие пружину, и она поднимается, открывая слив жидкости в канализационную систему. Использование подобного принципа дает возможность избежать намокания рук или вещей, которое происходит при попытке открыть обыкновенный клапан.
2. Сифон с поворотной рукояткой имеет принципиально иную конструкцию, состоящую из нескольких, последовательно связанных, элементов дополнительно соединенных при помощи троса. Такое строение дает возможность активизировать сливной механизм одним поворотом рычага, в результате которого происходит натяжение троса, подключенного к пробке, который постепенно опускается и перекрывает слив.

В свою очередь, повторное нажатие на рукоятку открывает вход в трубу, благодаря работе пружинного механизма и небольшому послаблению натяжки троса. Подобная структура дает возможность не только избежать намокания рук и вещей, но и осуществлять контроль над скоростью сливания жидкости, что особенно удобно при использовании горячего крана.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

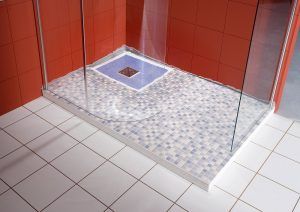

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

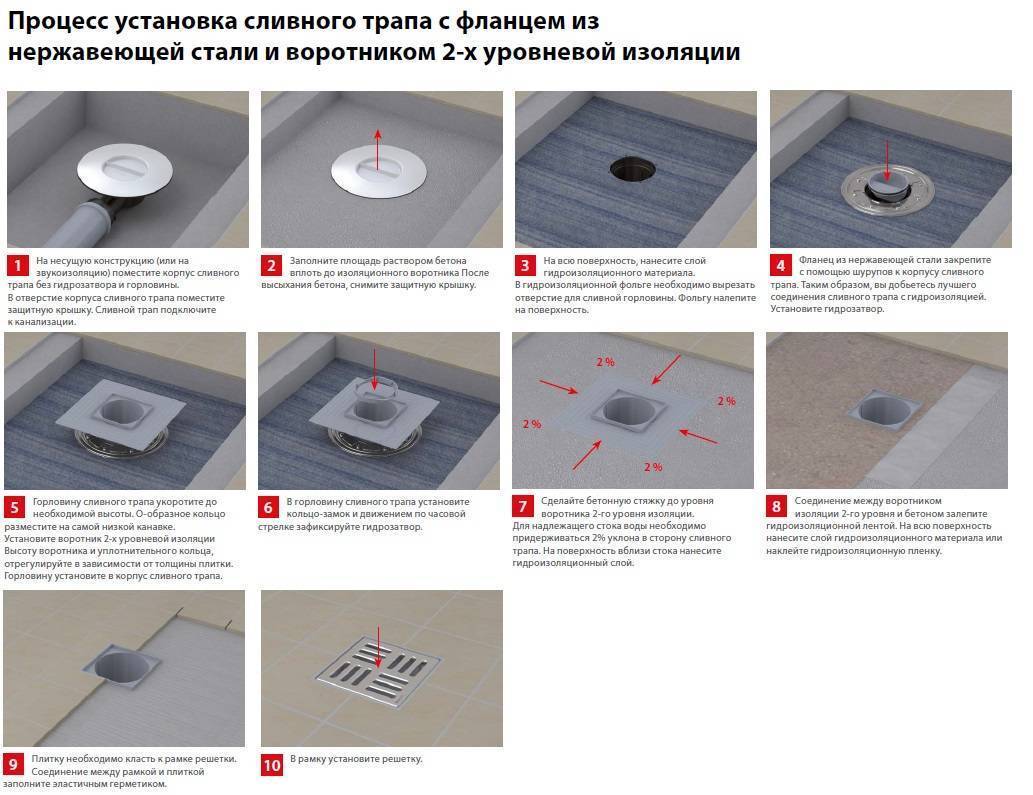

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

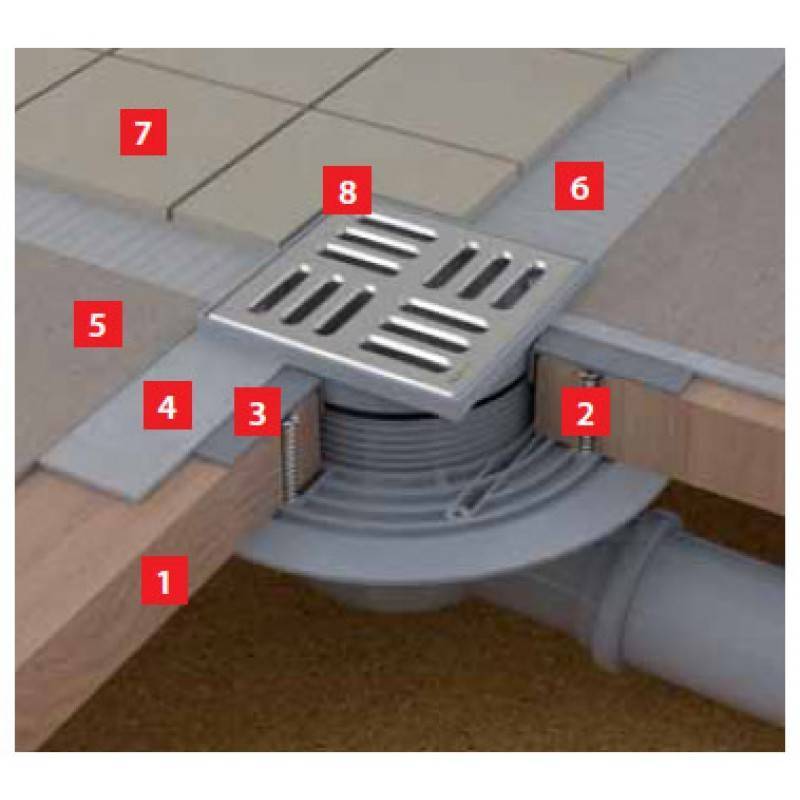

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

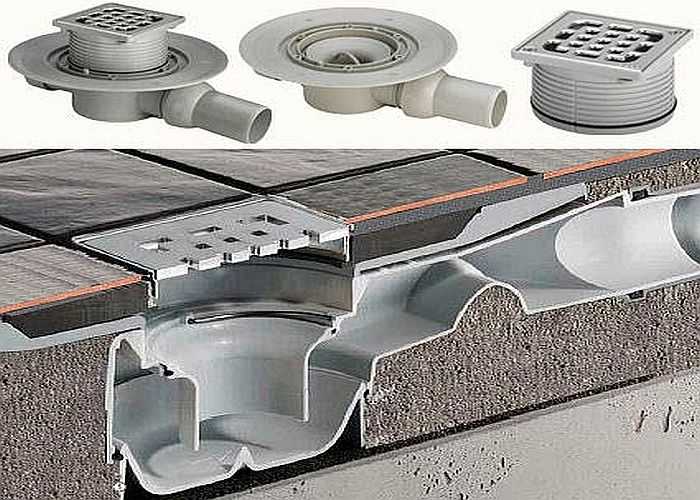

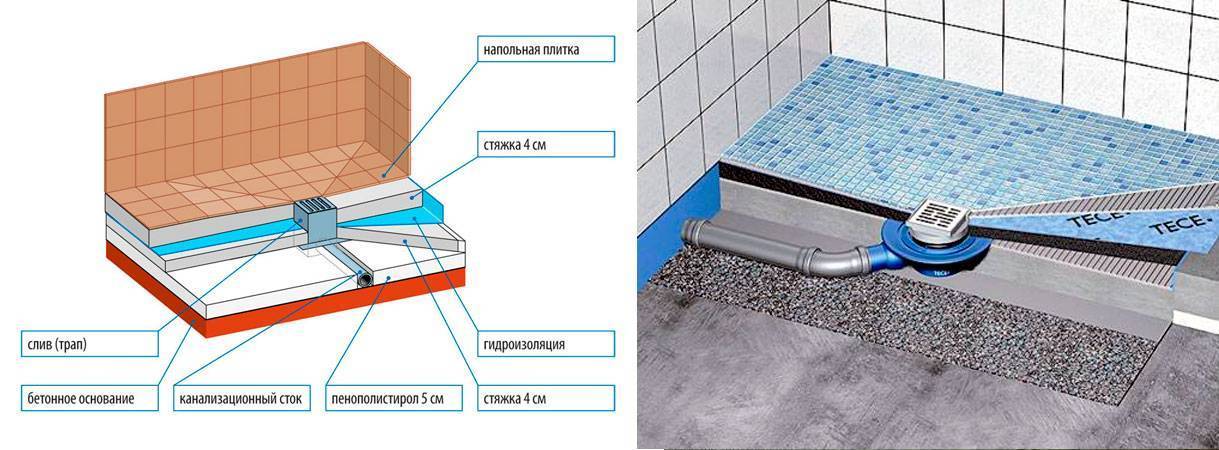

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

• выполняет фильтрацию сточной воды от крупных загрязнений;
• обеспечивает полную герметизацию с напольным покрытием;
• защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

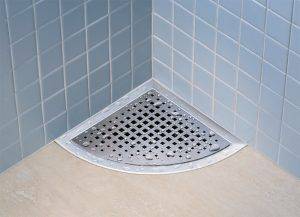

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Куда и как лучше сливать воду?

А вот уже куда будет уходить сама вода – все зависит от запланированного бюджета и нагрузки на дренаж. Так, никогда не помешает построить на расстоянии от бани отдельную выгребную яму, а от нее уже проложить траншею и заложить в нее канализационную тубу в хорошем утеплители.

А самый бюджетный вариант – прямо под моечной закладка из гравия (как крупного, так и мелкого), куда и будет уходить вода.

Воронка – проще простого

Некоторые банщики еще делают под моечной и парилкой что-то вроде воронки – бетонируют ее стены и промазывают жидким стеклом. В центре такой воронки – сливная труба, выходящая за пределы бани: в яму, стенки которой укреплены кирпичом или же сама яма – это старая железная бочка без дна.

Внизу ямы – гравий, сверху – крышка из толстого металла и отверстие для вентиляционной трубы. Судя по отзывам, такую нехитрую, но надежную систему можно не открывать по десять лет.

Также рекомендуем почитать статью про установку трапа для душа в полу под плитку на сайте «Ваннапедия» — там очень хорошо описана технология установки классической системы слива воды.

Сливная яма за пределами бани

Но вот некоторые строители сегодня убеждены – воду нужно обязательно выводить за пределы бани. Мол, песок долго сохнет даже летом, а зимой вся вода, которая уйдет по старинке под фундамент, попросту превратится в лед – и о теплых полах в парной можно будет забыть до весны.

Другие же уверены, что на одного-двух человек в бане воды уходит совсем немного, парная используется обычно время от времени, и, если песок брать не обычный, а крупной фракции, то никаких проблем возникнуть не должно…

А вот саму яму можно сделать по такой технологии, которая в последнее время становится особенно популярной среди банщиков: яма делается из покрышек джипа или подобного ему автомобиля. Вода в эту яму отходит по пластиковым трубам, и, чтобы в баню зимой ни холод, ни неприятные запахи не попадали, делается водяной затвор – что-то вроде гидрозамка:

Пункт 1. Берется пластиковое пятилитровое ведро, из оцинкованной ленты делается ручка и на самый нижний корд от верхней покрышки кладется железная труба – поперек ямы. На нее подвешивается ведро – оно будет висеть, как котел над костром, ниже верхнего уровня ямы.

Пункт 2. На конец канализационной трубы надевается гофра, которая и опускается сверху в ведро – она будет находиться на расстоянии 10 см от дна и на 10 см от края, т.е. посередине ведра. Вот и весь гидрозамок – после слива вся вода будет набираться в ведро и переливаться через край, аккуратно стекая в яму. А когда слив прекратится, вода, что останется в ведре, не даст тому же воздуху попасть в баню. И, даже если на дно ведра осядет грязь или листья – его всегда можно будет перевернуть, чтобы очистить.

Какую систему сделать для большого количества людей?

Для парной, которую время от времени посещают трое или четверо друзей, нужен один отвод воды в бане, а вот для целой компании-завсегдатаев – уже иная. В бане для малого числа парильщиков обычно сливная яма обустраивается прямо под фундаментом. Ее стены можно обложить кирпичом и засыпать крупным песком – для летней бани самое то. А вот во втором случае уже понадобится специальная труба, которая будет идти в дренажный колодец – причем ниже уровня промерзания грунта, иначе она замерзнет. А можно и сочетать оба способа – летом пользуясь первым, а зимой – вторым.

А чтобы вода из бани не пропадала зря и не загрязняла окружающую среду обитания, можно использовать септик-отстойник, который будет очищать ее и распределить через оросительные трубопроводы. Самый же сложный и дорого способ вывода и очистки воды из бани – это колодец с биологическими фильтрами. В нем – шлак, кирпичный бой и щебень. Весь секрет в том, что при постоянном попадании в колодец банных сточных вод тот со временем покрывается илом, а в иле – микроорганизмы, которые и очищают потом сточные воды. Сооружается такой септик обычно в самом низком месте на участке.

Вот и все! Ничего сложного – грамотный слив в бане можно сделать и своими руками.

Работа в усложненных условиях

Как вы теперь понимаете, на деревянный пол подобную конструкцию установить не получится. Сам пол придется полностью разбирать и устанавливать целиком гидроизолированное покрытие. Но если вопрос дизайна помещения стоит критически, то в данном случае нужно просто выбрать плитку в коричневых тонах, чтобы максимально приблизить цвета к дереву.

Другая проблема – малогабаритные квартиры. Именно их пользователи часто хотят установить душ с трапом вместо ванной. Но в таких помещениях уровень канализации часто установлен слишком высоко, что исключает полноценное поднятие уровня пола. В таком случае прибегают к созданию подиума. Под ним будут скрываться все конструкции, а места в санузле он займет немного.

Наглядная видео демонстрация монтажа трапа в углу душевой кабины

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

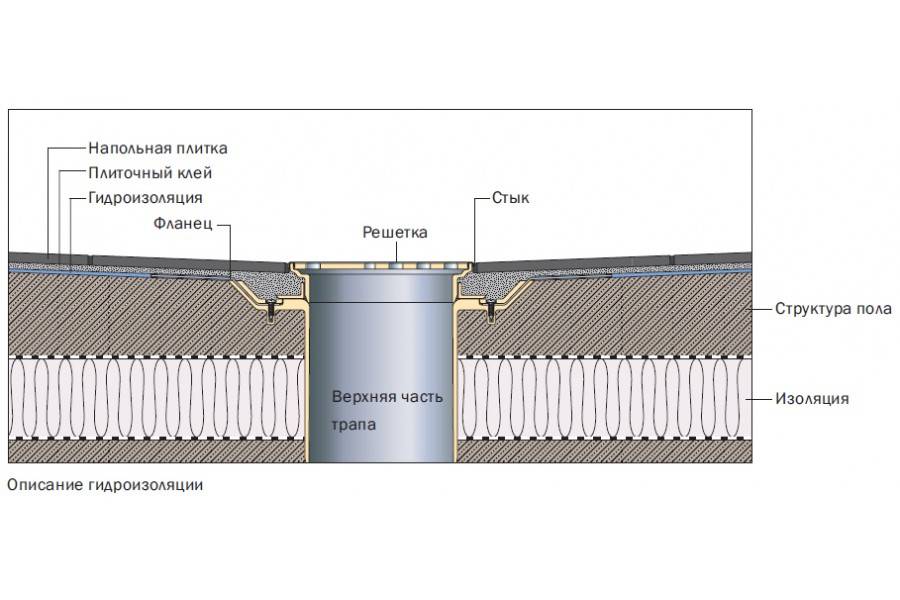

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

  Подготовлены направляющие для заливки стяжки

• Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
• Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

• Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

  Примерная схема расположения лаг «конвертом»

• Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

  Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Душевой трап – его предназначение и разновидности

Поверхность душа должна иметь уклон

Для самостоятельного строительства душевых кабин многие применяют, как готовые металлические и акриловые поддоны с вмонтированным устройством стока (они бывают разной глубины до 35 см и размерами до 1 м2), так и сооружают самодельные конструкции, облицовывая их кафельной плиткой.

Изготовленная своими руками сточная поверхность для душа имеет:

• центральный уклон (самая низкая точка в центре основания, плавный сток идет со всех углов);
• угловой уклон (сток идет на один угол).

В самой низкой точке конструкции устанавливаются трапы и устройства для стока воды из кабины, которые могут быть выполнены из пластика, металла или комбинированного материала.

Сток должен иметь решетку для задержки мусора

Душевой трап имеет довольно простую конструкцию, которая состоит из:

сифона – важного устройства системы, которое способствует созданию гидрозатвора (вода из канализации не попадет в душ и помещение ванной комнаты, кроме этого, обеспечивается защита от посторонних запахов); водоприемной воронки, через которую вода из душа поступает в канализацию; декоративной решетки с фильтром, главной задачей которой является задержка крупного мусора. Практически каждый трап для душа выполняет не только функции своевременного отведения воды в канализационную систему, но и задержку волос и другого мусора, который способен забить систему отвода

Практически каждый трап для душа выполняет не только функции своевременного отведения воды в канализационную систему, но и задержку волос и другого мусора, который способен забить систему отвода.

Разновидности трапов для душа

Душевые трапы имеют несколько принципиальных отличий друг от друга, благодаря которым можно выбрать подходящий вариант устройства для каждого покупателя. Различают сливы для душа по трем критериям:

• размеры сливной решетки;
• высота конструкции;
• тип трапа.

Форма и размер решетки зависят от габаритов душа

Начать рассмотрение различий между трапами стоит с размеров решеток, которые бывают круглой, квадратной и прямоугольной формы. Размер решетки зависит от габаритов душевой.

Если это кабина для мытья одного человека, решетки выбирают размерами 20х20см. При обустройстве комнат для мытья в спортивных учреждениях или казармах (где располагаются несколько душевых отсеков), ставят решетки больших размеров, как и в целом, систему отвода воды.

Высота системы слива зависит от уровня канализации и пола

Очень важно, чтобы гидрозатворный сифон располагался выше входа в сточную трубу

Пристенные решетки наиболее популярные

Трап для душа в полу под плитку может быть трех различных конструкций:

1. Точечный.
2. Пристенный.
3. Линейный.

Точечный трап (возможности его монтажа описывались выше) наиболее популярный вид сливных систем. В зависимости от размеров душевых комнат устанавливается необходимое количество сливных точек, объединенных канализационной трубой.

Линейные трапы устанавливаются ближе к углам, поверхность поддона, соответственно, формируется под сливное устройство. Линейные трапы целесообразно применять для домашних душевых кабин. За счет особенностей конструкции вода в таких системах уходит достаточно быстро.

Пристенные сливы считаются наиболее современным видом водоотвода в душевых кабинах. Их основным преимуществом является закрытая установка в стене. Уровень поддона заказчик может выбирать сам, а вот с помощью облицовочного настенного материала необходимо будет сделать панель нужной ширины для размещения трапа.

Стоит адекватно оценить ситуацию, проанализировать вашу систему канализации, замерить уровень трубы, посмотреть, как она проходит и только тогда, принять решения по установке той или иной модели сливного трапа.

Конструктивные особенности трапов

Согласно конструктивным разновидностям трапы для душа существуют с гидрозатвором и сухим затвором. Наиболее распространенным видом слива является гидрозатворная система.

Основное ее преимущество заключается в небольшой цене и возможности приобретения в любом магазине сантехники. К недостаткам стоит отнести недолговечность и наличие плохого запаха в душе после больших перерывов в эксплуатации.

Трап с сухим затвором также имеет водный ограничитель и еще 2 дополнительных клапана, которые ни при каких обстоятельствах не дают проникать канализационным водам или запаху в душевую кабину. Трапы с сухим затвором продаются разной высоты, также существуют универсальные модели с возможностью регулирования данного параметра.

Критерии выбора трапа

Выбор трапа — это ответственная задача, так как выполнять его демонтаж крайне сложно. Чтобы заменить уже установленный трап придется разбирать покрытие пола и снимать стяжку. В первую очередь при выборе изделия учитывается его размер, обычно он определяется исходя из среднего объема стоков. В душевую кабину обычно подходят трапы среднего размера с хорошей пропускной системой.

Материал трапа не имеет большого значения, чаще всего используется пластик. Но можно остановить выбор и на нержавеющей стали, она не поддается коррозии, долговечна и надежна. Тяжелые чугунные конструкции в квартирах обычно не устанавливаются. Очень важным является диаметр и направление отвода сточных вод.

Для выбора трапа с последующей установкой в душевую систему можно выделить оптимальные характеристики, но некоторые моменты нужно учитывать в индивидуальном порядке.

• Встроенный сифон— это обязательное требование ко всем трапам, установленным внутри жилого помещения.
• Пропускная способность не должна быть менее 1,2 литра в секунду.
• Наличие уплотнителей;
• Решетки могут выдержать различные степени нагрузки, в данном случае она должна быть рассчитана на класс А.
• Конструкция трапа должна предусматривать регулировку его глубины исходя из высоты покрытия пола.
• Трап должен иметь втулочное сечение аналогичного диаметра, что и канализационный трубопровод, обычно 110 мм, это касается вертикального слива. Для горизонтального обычно диаметр — 50 мм.
• Присутствие инструкции монтажа всегда приветствуется.
