Подсистема для вентилируемого фасада: требования и материалы для производства

Материалы облицовки

Выбор материала для облицовки здания в первую очередь зависит от типа несущей конструкции (будь это кирпич, камень или древесина)

Также немаловажно учитывать влагостойкость и устойчивость материала к перепадам температур, а также уровень сопротивляемости к воздействию ультрафиолета и атмосферных осадков. От излишнего шума и дополнительных вибраций должен хорошо защищать утеплитель, а грамотно спланированная конструкция даже с облицовкой из планкена будет стойкой к возникновению вредоносного грибка

Ассортимент облицовочных материалов для фасада сейчас довольно велик, а количество вариантов их использования нескончаемо. Благодаря этому практически каждый хозяин может создать эксклюзивный экстерьер своего дома в любом стиле определенного архитектурного направления. Рекомендуем ознакомиться с материалом о особенностях монтажа японских фасадов.

Основными, наиболее часто используемыми материалами для облицовки вентфасада являются:

керамогранит;
композитные алюминиевые панели;
металлокассеты;
металлический, виниловый и цокольный сайдинг;
планкен;
стеклопанели из высокопрочного каленого стекла;
фасадные панели с поверхностью, имитирующей текстуру камня, кирпича и других материалов;
компакт-ламинат (HPL-панели);
фиброцементные панели;
фасадная керамическая плитка (терракотовые панели);
трехслойная кладка (кирпич);
фасадные плиты из натурального камня (чаще применяется гранит, мрамор, песчаник, доломит, известняк).

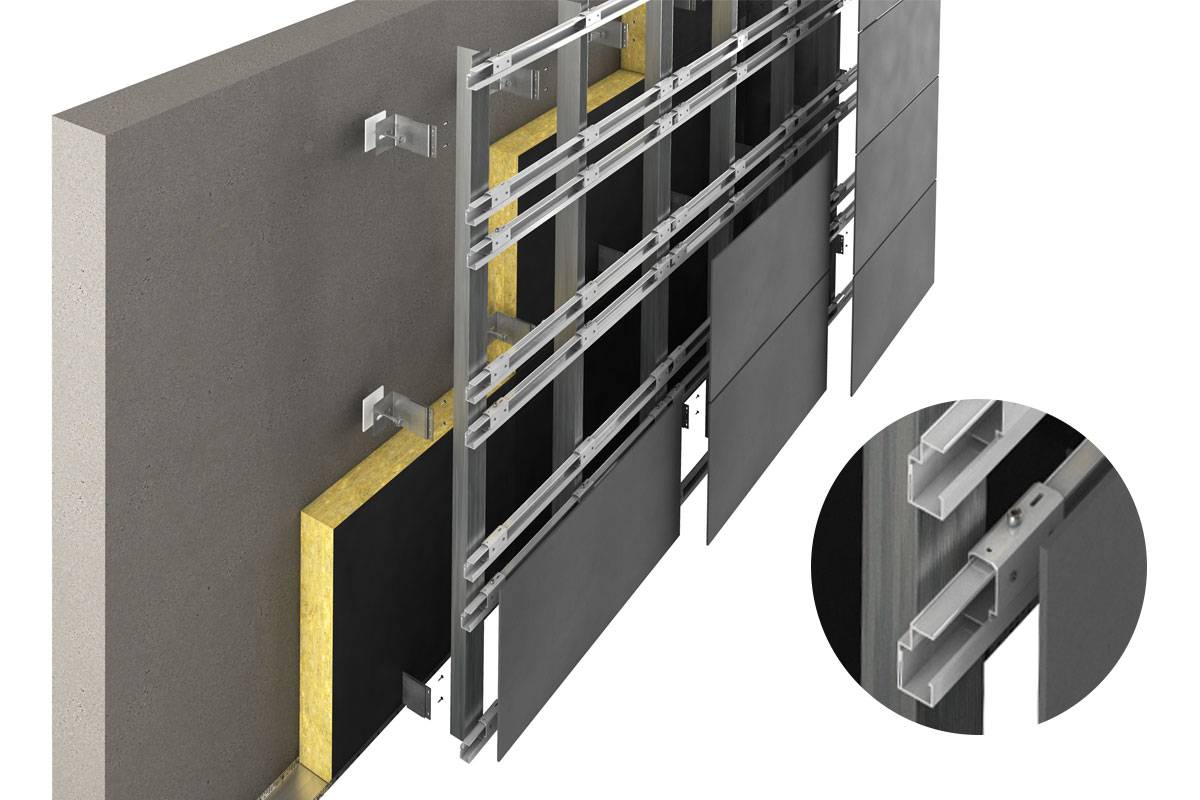

Составляющие вентилируемого фасада

Конструктивно вентилируемый фасад напоминает сэндвич, состоящий из разных прослоек.

Суть в следующем:

на основу монтируется обрешетка;
укладывается утеплитель;
укладывается ветрозащитный мембранный слой, который также послужит гидроизоляцией;
после монтируется еще одна обрешетка, на которую устанавливается финишная облицовка.

Между утеплителем и внутренней стороной облицовки есть воздушная прослойка, за счет этого утеплитель не напитывается влагой и дольше сохраняет свои теплоизоляционные свойства. Воздух свободно циркулирует, так что конденсат убирается со всех частей конструкции, что предотвращает коррозию и гниение.

Подобная система используется чаще всего для облицовки высотных офисных сооружений. В статье мы рассмотрим, как облицевать фасад многоэтажного здания.

Материалы подсестем

Беря во внимание эти требования, производители выпускают подсистемы для фасадов из стойких и надежных материалов: алюминия и стали (оцинкованной или нержавеющей). Очень редко для сооружения подобной обрешетки используют дерево, но тогда его обрабатывают специальными антигрибковыми растворами

Деревянный каркас

Самым дешевым вариантом для вентилируемого фасада является дерево. Хотя оно достаточно быстро приходит в негодность, но зато надежно удерживает навесной фасад.

Хорошо подходит для легких облицовочных материалов. Для монтажа не нужно особых навыков и сложных инструментов.

Алюминий

Этот металл и его сплавы имеют хорошие противокоррозионные показатели. Кроме этого материал достаточно легкий и прочный. Алюминиевая подсистема для вентилируемых фасадов имеет относительно маленький вес, поэтому ее часто используют для тех домов прочность стен, которых уже не настолько высока. Такая подсистема оказывает минимальную нагрузку на несущие стены.

Поскольку алюминий достаточно прочный и его можно использовать для увесистых облицовочных материалов, если позволяют несущие стены. Например, алюминиевая подсистема для вентфасада подходит для плит из керамогранита или натурального камня.

Продолжительность эксплуатации такой системы достигает 40–50 лет и практически не уступает изделиям из стали. Кроме того, цена значительно ниже чем у стальных вариантов.

Нужно упомянуть и о недостатках. У алюминиевых каркасов он есть и, наверное, единственный — это низкая температура плавления. Эта характеристика не совсем хороша для пожарной безопасности здания.

Каркас из нержавеющей стали

Из всех вариантов самый дорогой, но при этом самый надежный. Материал абсолютно не горит, не гниет, не подвергается коррозии. Если говорить о сроке эксплуатации, то его сравнивают со сроком службы всего строения.

Подконструкция для вентилируемых фасадов из нержавейки легко переносит любые погодные условия. Ее можно использовать в самых суровых регионах. Благодаря высокой прочности нержавеющие каркасы применяют для строения высотных зданий, а также для облицовки из керамогранита и других тяжелых материалов.

Оцинкованная сталь

Что касается данных вентилируемых подсистем, то их выбор считают самым оптимальным, поскольку имеют высокую прочность и стоят немного дешевле чем нержавейка. Некоторые элементы данного каркаса настолько прочны, что могут повысить прочность несущих стен. Оцинкованная подсистема поможет устранить любые внешние дефекты внешних стен.

Срок службы данной конструкции превышает 50 лет. Горение не поддерживает и температура плавления очень высокая, что соответствует показателям пожарной безопасности.

Учитывая все приведенные аргументы, можно сказать, что оцинкованные фасадные подсистемы хорошо подходят для установки тяжелей облицовки из натурального и искусственного камня, из керамогранита.

Как монтировать

Если вентфасад нужно установить на многоэтажное здание, то тут без специального оборудования не обойтись, поэтому целесообразнее воспользоваться услугами профессионалов. Если отделывается небольшой частный дом, то вполне можно и справиться своими силами. Для того чтобы сделать все идеально, следует придерживаться следующего плана работы:

Для начала нужно сделать разметку на стенах. Это позволит отметить неровности на стене. Далее при установке каркаса данные погрешности нужно будет выровнять, поскольку облицовочный материал нужно устанавливать на идеально ровные рейки.
Потом пометкам устанавливают профиль. Причем не рекомендуется крепить в межи шовное пространство. Лучше продолбить дыру в кирпиче или бетоне и с помощью дюбеля зафиксировать профиль. Если стены сделаны из пористого материала, то лучше монтировать элементы подсистемы в межи этажные плиты.
Следующий этап — это установка пароизоляционной пленки и утеплителя. Пароизоляционная прослойка поможет выходить внутреннему пару из дома, но при этом не оседать в утеплителе. Поверх утепляющего слоя нужно уложить гидроизоляционную пленку. Все следует зафиксировать шляпными дюбелями. Два из них крепят утеплитель, а 3 все три слоя вместе.
Теперь можно монтировать облицовочный материал. Не забываем оставить промежуток в 2–6 см до облицовки для вентиляции.
Завершающим этапом будем установка декоративных и защитных элементов на откосы, углы и другие места здания, где это предусмотрено.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

небольшие финансовые расходы на обслуживание систем;
система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
система НВФ увеличивает срок эксплуатации здания;
презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

дом одноэтажный;
общая площадь 80 м.кв.;
материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
размеры дома 10х8 м.п.;
высота стены – 3 м.п.;
площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

утеплитель – базальтовая вата;
толщина утеплителя – 50 мм;
облицовочный материал – металлический сайдинг.

Расчет:

рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
общая площадь стен – площадь окон и дверей = 98 м.кв.
рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материала	Стоимость, руб/м.кв.
Керамогранит	2960
Фиброцементные плиты	3170
Профнастил (профлист)/td>	2530
Композитные панели	3480
Керамогранит (межэтажная система)	3030
Керамогранит (лайт)	2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
использование деформированных элементов;
изменение технологии устройства системы направляющих;
неразумная экономия на материале, крепежах и инструментах;
использование некачественного утеплителя;
нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
проверяйте качество дюбелей до начала работы;
погрешность монтажа должна находиться в допустимых пределах;
установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Виды фасадных систем

В зависимости от применяемых облицовочных плит и панелей, вентилируемые фасады можно разделить на:

	Преимущества
Фасады из керамогранита	Низкая стоимость, простота обработки, устойчивость к атмосферным воздействиям, ударопрочность, прекрасная шумоизоляция.
Алюминиевые композитные панели	Благодаря гибкости и малому весу панелей, можно с легкостью создавать различные сложные архитектурные формы. Пластичность, прекрасная шумоизоляция, самоочищение во время осадков.
Фиброцементные панели	Надежность, экономичность, легкость монтажа, негорючесть, материал просто окрашивается и обрабатывается. Благодаря низкой стоимости, подходит для облицовки коттеджей и частных домов.
Ламинатные панели высокого давления	Малый вес и большой размер, устойчивость к внешним воздействиям и агрессивным средам, нулевая абсорбция, прекрасная теплоизоляция.
Линеарные плиты	Защита от воздействий внешней среды, легкость монтажа, самоочищение во время дождя.
Стеклянные панели	Эстетичный внешний вид, защита от UV-излучения, осадков, высоких температур, самоочищение.
Агломератно-гранитные плиты	Прочность, износоустойчивость, пожаростойкость, инертность к химическим веществам, продолжительный срок эксплуатации.

Благодаря различным качествам и преимуществам, каждый вид навесного фасада используется для облицовки различных сооружений.

Так, монтаж фасада из стекла придает зданию современный вид и обычно используется для оформления аэропортов и бизнес центров.

Фиброцементные плиты, благодаря экономичности и простоте монтажа, используются для облицовки коттеджей и частных домов.

Фасады из керамогранита используются для оформления нижних этажей высоток.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

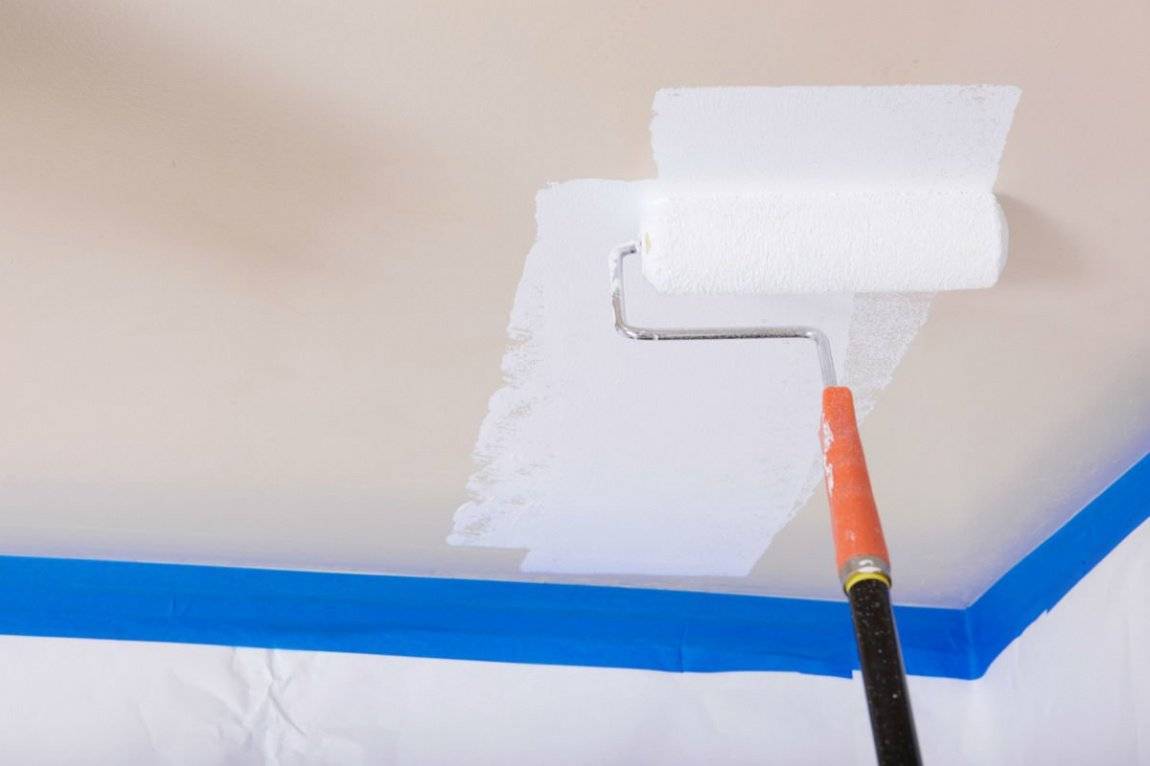

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка. Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

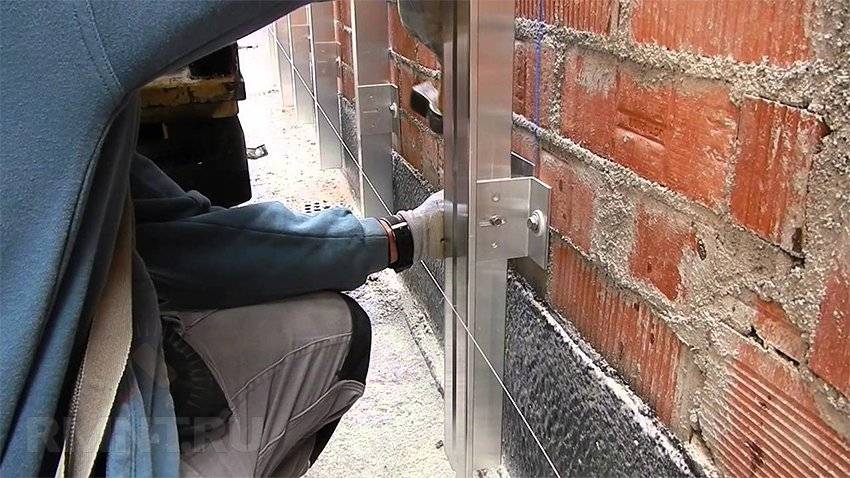

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

Для закрепления кронштейна на несущей стене используется анкерный дюбель.
При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Сборка системы крепёжных профилей

Иногда фиксацию консолей рекомендуют проводить после закрепления стоек каркасной системы. Если такова рекомендация производителя, это вполне приемлемо. Однако выравнивание по отвесу считается более предпочтительным методом при отсутствии дополнительных монтажных требований.

Профиль обычно имеет штатные средства предварительного крепления, представленные пазами и защёлками. После фиксации по месту установки стоечные элементы закрепляют по внутренней полке к выдвижной планке консоли с применением болтов, заклёпок или незакалённых саморезов.

Большинство «фирменных» систем предполагают установку крепёжных профилей после монтажа утеплителя и ветрозащитной мембраны/плёнки. Возможна, однако, закладка матов теплоизоляции не только под обрешётку, но и между стойками. В этом случае поверх профилей раскатывают ветрозащитную пленку и набирают систему дистанционных реек с вертикальной или двухслойной перекрёстной ориентацией.

В завершение нашего обзора отметим, что цокольная и фасадная часть стены разделяются горизонтальной планкой отлива. Это дополнение призвано ограничить поступление насыщенного влагой воздуха от фундамента в пространство основного продуха и упредить попадание воды — конденсата и косого дождя — в цокольную часть. Таким образом конвекция воздуха в двух зонах происходит раздельно.

рмнт.ру

27.08.16

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

Подготовка поверхности стен.
Изготовление и установка каркаса под облицовку.
Укладка теплоизоляционного слоя с гидроизоляцией.
Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов. Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Особенности монтажа подсистем вентилируемых фасадов
