Способы как правильно подключить газовую колонку

Алгоритм установки

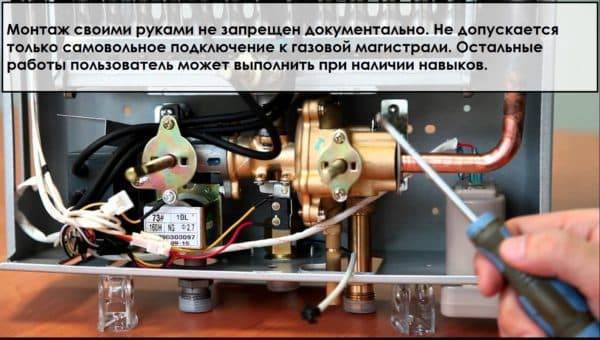

Установка газовой колонки должна проводиться специалистами

Документация регулируется законом о снабжении газом населения. Перечень отличается в соответствии с тем, меняете вы только модель, устройство и место расположения либо в первый раз устанавливаете оборудование.

Меняется модель

Колонка со временем устаревает и ее можно модернизировать, заменив на более современную

• Купите сертифицированный газовый нагреватель. который разрешен к установке.
• Возьмите в ЖЭКе заверенные копии схем системы газо- и водоснабжения с четко помеченным местом установки оборудования.
• Потом отнесите заявление о замене при условии сохранения места установки в газовую службу. туда же заявления о ремонте магистралей воды и газа на участке.
• Работы сделает газовая служба, она же отдаст Акт о вводе оборудования в эксплуатацию, соответствии требованиям.

Смена устройства и места установки

Как установить газовую колонку видео мастер класс:

• Вам понадобится изменить схему подвода газа, воды, воздухоотвод .
• Придите в пожарную инспекцию, чтобы взять Актом о состоянии дымохода.
• Закажите проект переноса в ГОРГАЗе или частной сертифицированной организации, получите его.
• Для многоквартирного дома понадобится разрешение на перепланировку от администрации города .
• У вас на руках должен быть акт, проект, разрешение, техпаспорт котла или колонки, документ на право собственности квартиры. С этими документами и заявлением еще раз обратитесь в службу газа.
• Специалисты установят и подключат оборудования, проведут первый пуск. Затем они опломбируют счетчик, выдадут Акт о вводе в эксплуатацию.
• В конце у вас на руках должны быть акты, которые подтверждают безопасность от пожарной инспекции, технадзора, о вводе. Информация о переносе дополнительно подается в БТИ .

Первая установка

Чтобы установить газовую колонку требуется собрать довольно много документов

Если газ к дому не подведен, понадобится постройка линии газоснабжения. Это дорогой процесс, и многие владельцы частных домов предпочитают обходиться твердотопливными котлами. Для многоквартирных зданий подвод газа выполняется застройщиком, ЖЭКом или ведется владельцами в складчину.

На маленькой кухне колонку разместить немного проблематично, так как любой сантиметр на счету

• Получение документации включает согласие на подачу газа от распределителей и транспортеров, расчет потребления, получение техусловий, разрешение на землеотвод под газопровод.
• Проектирование состоит из заключения проектного договора, сбор и экспертизу документации, согласование в инстанциях, перечисленных в предыдущем пункте.
• Строительство заключается в строительных и монтажных работах и вводе в эксплуатацию.
• В конце заключается договор о газоснабжении в ГОРГАЗе или ОБЛГАЗе.

А вы уже выбрали кофеварку эспрессо для дома.

Как починить текущий кран, читайте здесь .

Выбор модели газовой колонки

Как ни странно, но, прежде чем подавать документы в газовую службу, вам придется выбрать и даже купить газовую колонку. Несмотря на относительную простоту конструкции, устройства разняться по качеству, надежности и простоте использования

Итак, если у вас не котел, а обычная колонка, то обращайте внимание на следующие параметры:

• автоматическое, ручное или полуавтоматическое управление;
• система поджигания горелок – от сети или от батарейки, автоматическая или ручная;
• каким образом отводятся продукты сгорания.

Водонагреватели с закрытой камерой сгорания, в отличие от газовых колонок с открытой камерой сгорания, для поддержания огня используют кислород с улицы и не нуждаются в проветриваемых помещениях.

Полностью автоматическая колонка сама воспламеняет газ, регулирует температуру воды и прочее. Это оптимальный вариант, но довольно дорогой, поэтому большинство людей выбирают более доступные полуавтоматические модели.

Система розжига – также важная составляющая. Хотя сейчас и нет колонок, где нужно поджигать огонь спичкой, все же лучше выбирать модели, где установлены батарейки. Если вдруг выключат электричество, то вы не останетесь без горячей воды (как в случае с автоматическими моделями). Еще один вариант – полуавтоматический розжиг, тогда вы поджигаете газ с помощью кнопки самостоятельно. Советуем доплатить и взять вариант, где колонка срабатывает от включения крана для горячей воды.

Полезным дополнением устройства является функция модуляции пламени, которая способно поддерживать температуру воды на одном уровне, если горячая вода идет сразу на несколько источников.

Отвод продуктов сгорания в газовой колонке может осуществляться следующими способами:

• с помощью закрытой камеры сгорания (его еще называют турбо);
• с помощью дымохода (открытой камеры сгорания).

Выбор способа зависит от строения дома и некоторых других параметров. Уточняйте подробнее в газовой службе.

Нормы и требования, которые регулируют установку газовой колонки

Схема газовой колонки.

Стоит знать, что все виды работ, которые связаны с газоснабжением, то есть подвод газовой трубы, установка запорных кранов, тройников на газовой трубе и так далее, осуществляются исключительно организациями, которые имеют специальную лицензию. Игнорирование подобного положения в наилучшем случае может привести к солидному штрафу и достаточно сильной головной боли.

Все работы по установке своими руками газовой колонки можно разделить на 2 категории:

• установка с самого начала, то есть колонки не было, но возникло желание ее поставить;
• замена старой конструкции на новую.

В первом случае понадобится проект и подвод газовых труб к месту расположения устанавливаемого водонагревателя. Все данные работы должны выполнять специализированные фирмы, которые имеют лицензию на подобный вид деятельности. Без этого никак обойтись не получится. Не следует пытаться сделать что-либо своими руками. Это не самая лучшая мысль, потому что человек рискует жизнью и имуществом, а при монтаже газовой колонки в квартире будут подвержены опасности и другие люди, которые находятся в ней. Есть смысл доверить подобные работы людям, которые уполномочены законом на этот вид деятельности.

Схема проекта системы отопления.

Если проект будет подготовлен и все согласовано, выполнив часть работ надлежащим образом, можно будет сэкономить значительную сумму денежных средств. Любые работы своими руками следует проводить согласно требованиям проекта, который утвержден. Если этого не сделать, газовое хозяйство не сможет принять в эксплуатацию подобный газовый водонагреватель.

Следует помнить, что все работы по монтажу газовых агрегатов должны начинаться только тогда, когда будет получен проект со всеми соответствующими согласованиями и разрешениями.

Нормативы установки газовой колонки регламентируются такими актами:

1. СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из полиэтиленовых и металлических труб».
2. СНиП 42-01-2002 «Газораспределительные системы».

Основные нормы подключения газовой колонки, которые предъявляются к выбранному месту установки:

1. Помещение, в котором планируется подключение колонки, должно быть объемом не меньше 7,5 м³.
2. Помещение должно быть оборудовано вентиляцией (окно, форточка и так далее).
3. Высота потолка в подобном помещении должна быть как минимум 2 м.
4. Помещение должно обладать дымоходом, диаметр которого не меньше 120 мм (душники в квартирах к таким не относятся).
5. Давление в водопроводе должно быть минимум 0,1 атмосферы.
6. Газовые колонки не допускается устанавливать в санузлах.
7. Колонка должна быть установлена на стенке из негорючих материалов. Не допускается устанавливать конструкцию над газовой плитой и на расстоянии ближе, чем на 10 см над ней.

Те колонки, которые устанавливаются в санузлах, в соответствии с техническими нормами, которые действуют на момент установки, могут эксплуатироваться и в дальнейшем.

Если все данные требования к подключению газовой колонки можно выполнить, следует заказывать проект. В проекте будет отображаться точное место установки и другие данные.

Перечень документов по нормативам

Список ниже приведен примерный и максимально полный, но он зависит от региона. Кроме того, если подключение происходит не впервые, некоторые документы могут уже быть в соответствующих службах или быть на руках у владельца многоквартирного дома/в ЖЭКе. Как сделать воздуховод для кухонной вытяжки можно прочитать в данной статье.

Итак, вам понадобятся:

1. Копия свидетельства на право собственности дома или квартиры или аналогичный документ, подтверждающий, что вы являетесь владельцем.
2. Копии гражданского паспорта (стр. 2,3 и 5).
3. Копии свидетельства плательщика налогов (ИНН).
4. Разрешение на обработку персональных данных.
5. Паспорт покупателя газа.
6. Письмо свое о заключении договора работ.
7. Договор технического обслуживания пожароопасного оборудования.
8. ТУ на подсоединение к газу, выданные распределителем или поставщиком.
9. Документы о выполнении ТУ (Акт приемки объекта газораспределительной системы (копия) и другие).
10. Перечень оборудования, использующего газ, его характеристики, копии техпаспортов.
11. Копия акта о разделе собственности между владельцем дома и распределителем.
12. Копии паспортов на газовый счетчик, дополнительные датчики при их наличии и свидетельства о пройденной поверке.
13. Копия страницы газификационного проекта со штампом метрологического отдела Газпрома.

Как встроить газовую колонку в квартире:

Выбор месторасположения

Можно устанавливать колонку на застекленном балконе

Главные ограничения связаны с пожароопасностью: отсюда запрет на размещение агрегатов в жилые комнаты, слишком тесные помещения и туда, где не обеспечивается достаточная вентиляция. Из этого вытекают следующие правила:

• колонку нельзя помещать над варочной поверхностью (в том числе электроплиты);
• не допускается вешать агрегат на стенку, граничащую с жилым помещением;
• нельзя устанавливать колонку, когда для ее включения необходима гнущаяся подводка большой длины (250 см и более), при этом допустима прокладка комбинированной трубы, состоящей из гибкого шланга и приваренного к газоподающим стальным путям фрагмента;
• размещение в балконном помещении с выведенным наружу дымоходом не противоречит санитарным нормативам, но затрудняет подведение трубопроводов.

Газоподводящие пути нельзя прокладывать в местах, где вероятно попадание химически агрессивных соединений. Транзитное протягивание на высоте более 2 м разрешено в случае отсутствия арматурных и разъемных элементов на пути. Трубки из стали, которые проходят через стеновые конструкции и плиты перекрытия, нужно снабжать гильзовыми компонентами в местах входа и выхода.

Трубка для подачи газа может быть проложена глухим методом в штробах и открытым – по стеновой поверхности. В последнем случае должна быть продумана возможность доступа к подводящему пути. Его можно проложить в коробе со съемными люками для ревизии, имеющимися по всей длине.

Электрический накопительный прибор нагрева воды

В накопительном водонагревателе (бойлере) вода нагревается до 35-38ºС и затем ее температура поддерживается на этом уровне автоматически. При открытии крана теплая вода вытекает из емкости, а вместо нее в бак поступает следующая порция холодной воды. Длительность нагрева воды в данных водонагревателях зависит от двух параметров. Это объем бака и мощность ТЭНа. Чтобы потери энергии были минимальными, баки для воды выполняются теплоизолирующими (в виде термоса), что не позволяет отдавать тепло воды на нагрев помещения, где установлен водонагреватель.

Типовое устройство накопительного электрического водонагревателя

Такой аппарат можно подключить к обычной розетке, так как для постепенного нагрева воды не требуется высокая мощность. К примеру, 150-литровые водонагреватели такого типа потребляют не более 2 киловатт. Именно это обстоятельство и делает популярными эти приборы, поскольку их можно установить практически в любое помещение. Кроме того, высокий спрос на них обусловлен и другим преимуществом накопительных водонагревателей: воду можно расходовать с двух водозаборных точек одновременно – и на кухне, и в ванной.

С другой стороны, бойлеры имеют и некоторые недостатки. Это большие габариты, необходимость в периодическом техническом обслуживании: очистка нагревательных элементов от накипи, замена магниевого анода. Не секрет, что любой ТЭН в процессе эксплуатации покрывается накипью, что уменьшает его теплоотдачу, а, следовательно, растет расход электроэнергии на нагрев воды. Чтобы защитить ТЭН от накипи, возле него встраивают магниевый анод в виде стержня. Растворяясь в процессе эксплуатации, он уменьшает образование накипи. По мере изнашиваемости, а это зависит от интенсивности эксплуатации и уровня жесткости воды, анод меняют. Объем нагретой воды зависит от емкости бака, поэтому выбирая накопительный водонагреватель, нужно ориентироваться на нужную вам емкость.

На слишком большой бак расход электроэнергии будет больше, да и занимать он будет лишнее пространство. Поэтому стоит подумать хорошо, чтобы выбрать прибор с оптимальной для вас емкостью, не тратить лишние деньги и не занимать лишнюю площадь. Если водонагреватель необходим только для подачи теплой воды на случай периодических отключений, достаточным будет объем в 10-15 литров. Только для принятия душа будет достаточным прибор с емкостью бака 50 литров. Для горячей ванны потребуется бак объемом до 150 литров. В загородном доме, где отсутствует централизованное горячее водоснабжение, необходимый объем составляет 200 литров и более.

Большинство производителей выпускают модели горизонтального и вертикального исполнения, в последнее время созданы и современные универсальные конструкции (устанавливаются по необходимости – либо горизонтально, либо вертикально).

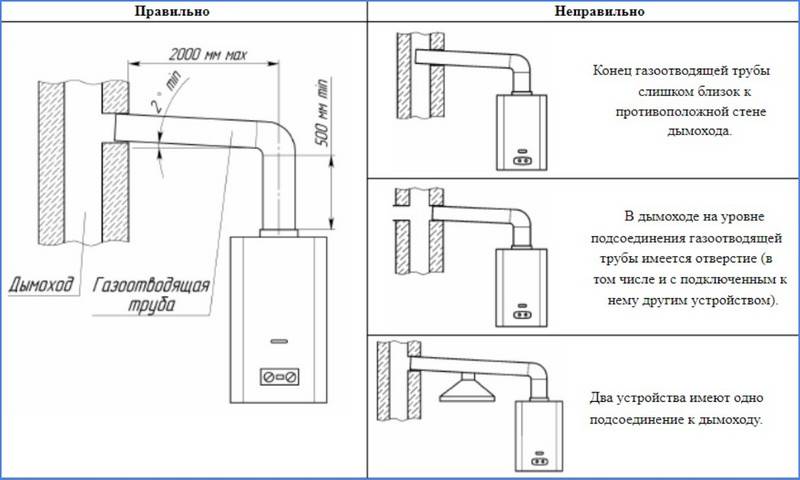

Составляющие элементы дымоотводной системы ↑

Составляющие элементы дымохода

• Зонт (защитный конус) — верхний элемент дымоотвода.
• Дымовая труба — следующая часть конструкции после защитного конуса. Существует исполнение с теплоизоляционным слоем или без такового.
• Проходной патрубок – необходим для изоляции предыдущего элемента от стены дома.
• Кронштейны – необходимы для закрепления дымовой трубы.
• Стяжные хомуты — соединяют стыки труб.
• Тройник – необходимы для перехода от газовой колонки к дымовой трубе.
• Ревизионное окошко – позволяет контролировать состояние дымоотводной трубы.
• Сборник конденсата, который скапливается в результате работы дымохода.

Замена газовой колонки

Есть случаи, когда в жилище, где разрешено использование плиты, не допускается подключение газовой колонки. Речь идет о многоэтажных строениях больше 11 этажей.

Правила установки новых и замены старых колонок приводятся в нормативах документов:

• СНиП 42.01 – 2002 «Газораспределительные системы»;
• СНиП 31.01 – 2003 «Многоквартирные жилые здания»;
• СНиП 41.01 – 2003 «Вентиляция, отопление, кондиционирование».

Не дают разрешение в случае перестройки квартиры по типу студии, когда планировка объединяет пространство комнаты с кухней, а также в жилье без кухни и коммуналках.

Периодичность замены

Если срок службы колонки еще но вышел, но при проверке дано заключение о необходимости замены, нужно менять

Ранее нормы предписывали переустанавливать проточные нагреватели через 15 лет. Постановление правительства №720 от 1997 г. определило, что колонки нужно менять по истечении срока службы. Такой период указывает производитель агрегатов, исчисляется он с даты выпуска.

Владелец несет ответственность за состояние газовой колонки, соблюдение срока эксплуатации. Время замены отдельно не оговаривается, но необходимость назревает, если газовщик при очередном осмотре документально подтвердит потерю работоспособности и невозможность ремонта.

При каких неисправностях нужно менять

Продлевает время эксплуатации ежегодное техническое обслуживание, на целостность колонки влияет качество воды.

Поменять старое оборудование на новое нужно при следующих неисправностях:

• водонагреватель перестает включаться;
• из строя выходят основные блоки агрегата;

Также заявку на замену можно подать, если владелец желает заменить старую модель на более усовершенствованную.

Кто имеет право проводить работы

Сотрудник газовой службы должен иметь допуск к проведению опасных работ

Любые работы по газовому снабжению, подводку трубопровода, установку тройников, размещение запорной арматуры, сигнализатора выполняет газовая служба города, района. Может подключаться другая организация, у которой есть документально оформленное право на выполнение опасных работ.

Перед запуском приглашают газовщиков для осмотра проделанной работы и составления акта. Если произошло самовольное вмешательство в процесс установки и подключения, организация, продавшая агрегат, не поставит его на гарантию.

Необходимые документы

Самый простой случай — если нужно поменять агрегат, и поставить его на существующее место.

В газовую службу подают документы вместе с заявкой:

• копия проекта, где помечено расположение водонагревателя, указаны особенности вентиляции, водопровода и газоснабжения;
• технический паспорт на новый агрегат;
• акт об обследовании дымохода;
• подтверждение собственности на площадь проведения работ.

Регистрация колонки после замены

На смонтированную и подключенную колонку к газовой и водяной магистрали оформляют акт ввода в эксплуатацию. Для регистрации приглашают представителя газовой службы, которая составляет необходимые бумаги.

Составление акта совмещают с первым запуском агрегата. При этом технический инспектор проверяет:

• правильность подсоединения;
• присутствие в дымоходе специальных люков для чистки.

Прием работы

До 2007 года о замене газового оборудования делали только отметку в проектной документации, а теперь требуется актирование действий по переустановке. Принимает работу инспектор, он определяет соответствие и выдержку всех нормативов по установке, проверяет расстояния от розетки до колонки, учитывает высоту до потолка, от пола, тип стены.

Если дым от колонки отводят в дымоход, обследует присутствие искусственной тяги в вытяжке, чтобы не получить обратное засасывание продуктов сгорания. Инспектор проверяет соответствие диаметров газоотводного патрубка и выхода колонки.

Мошеннические действия

При самовольном вмешательстве и начале работы без приемного акта установка признается несанкционированной, и по условиям договора между поставщиком газа и пользователем на владельца будет наложен штраф.

Если в результате здоровью, жизни окружающих, их имуществу нанесен ущерб, для хозяина жилья, допустившего самовольное подключение и замену прибора, наступает уголовная ответственность.

Штрафом наказывается мошеннический монтаж газовой колонки и газификация дома, дачи, квартиры в обход газового счетчика.

Установка газовой колонки – технология, нормы и требования по подключению для домов и квартир

Лучшим вариантом при регулярных прорывах, или же совершении профилактики, связанной с горячими трубопроводами считается газовая колонка.

Если рассчитать финансовую сторону вопроса, тогда этот вариант окажется выгодным. Ведь тарифы на газ ниже, чем за горячую воду.

Выбор

Важно учитывать целый ряд технических характеристик изделия. Это надежный производитель, который зарекомендовал себя на рынке с лучшей стороны

Комплектация должна быть качественной, такой же как и сборка.

Важно! Следует выбирать лишь у проверенных производителей соответственное оборудование. Обязательное условие – это соответствие нормам сертификатов

Необходимо иметь гарантийный термин. При отсутствии этого, последствия могут оказаться плачевными. Весомое значение имеет безопасность, при отсутствии подтверждающих документов, риск для всех членов семьи достаточно велик.

Характеристики

Перед тем как провести установку газовой колонки в доме и квартире следует опираться на некоторые характеристики технического характера. Это касается мощности. Имеет весомое значение принцип регулирования показателя мощности. В этом случае лучше отдавать предпочтение автоматическому прибору.

Постепенно ручной способ теряет былую популярность. Сейчас пользуются электронным механизмом, при котором робота осуществляется с помощью гальванического компонента. Этот элемент увеличивает стоимость прибора, но и усовершенствует пользование им.

Лучше всего отдавать предпочтение закрытому турбированному типу отвода продуктов сгорания. Выбор атмосферного аппарата оправдан лишь в том случае, если частный дом, например, оборудован с помощью собственного дымохода.

В качестве дополнительных функциональных возможностей выступает датчик тяги, термопара, а также присутствие гидравлического клапана, который минимизирует перегрев прибора. Все эти возможности являются своеобразным уровнем безопасности.

Рекомендации

Нет надобности, применять особые знания или усилия во время, как видно фото, установки газовой колонки. Временные затраты, сложности состоят в другом. Это сбор соответствующей нормам документации.

Чтобы избежать негативных последствий, следует знать что нужно для установки газовых колонок. Стоит предварительно спроектировать местонахождение прибора. Следует заверить план, выполнять работы, что соответствуют нормам технадзора, пожарной службой, ГорГаза, а также Горадминистрации.

Требования к установке

Во время рабочего процесса следует ознакомиться с основными требованиями для правильной установки прибора.

Необходимо взять план газопровода, дымохода, водопровода. Для этого необходимо обратиться в ЖЭК.

Следует выполнить планировку установки прибора, учитывая основные нормативы. Лучше всего в этом случае обратиться за помощью к специалисту из ГорГаза. Это поможет минимизировать риск возникновения на этой почве конфликтных ситуаций. Благодаря этому проще получить соответственные документы.

Следует указать технические возможности прибора в проекте. После этого ЖЭК проверяет указанные вами данные. После этого необходимо подать заявление в данную службу для разрешения установки, добавить к этому необходимый план.

Затем необходимо заявление на разрешение ремонта, затем замену трубопроводов. Затем, для соблюдения всех норм и разрешений для установки газовых колонок необходимо подать заявление для проверки технического состояния вашего дымохода.

Подается обращение в организацию, что занимается контролем каналов вентиляции, а также непосредственно дымохода. Следует обратиться в Горадминистрацию для получения разрешения перепланировки коммуникаций.

В том случае, если вы меняете расположение колонки, сбор документации, что соответствует необходимым нормам, усугубляется. Эта процедура займет намного больше времени, чем замена старого оборудования.

Документы

При невыполнении всех норм, вы получаете штрафы за незаконную установку газовой колонки. Чтобы этого избежать, необходимо собрать ряд документов, подготовиться должным образом:

• необходимо иметь с собой технический паспорт прибора;
• обязательным является наличие заявления на переустройство. Данное обращение должно быть заверенным Горадминистрацией;
• следует иметь с собой утвержденный проект на установку прибора;
• необходимо иметь заверенный акт, что подтверждает соответствующее состояние вашего дымохода.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде  на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

• Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
• Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.
