Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Расчет мощности электроплиты
Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно озаботиться его выбором, обращая основное внимание на марку и сечение. Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке
На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.
Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.
Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.
Подготовительные работы по установке и выбор места
К выбору места для установки встраиваемого своими руками электрического духового шкафа следует подходить с предельной ответственностью. При этом кроме соблюдения базовых правил электрической и пожарной безопасности, надо обеспечить нормальные условия для работы духовки и побеспокоиться о том, чтобы она не мешала функционированию прочих бытовых приборов, расположенных на кухне.
Далеко неполный список рекомендаций выглядит следующим образом:
- в непосредственной близости от духовки не должны находиться шторы, полотенца, изделия из бумаги и иные легковоспламеняющиеся предметы;
- элементы мебели, контактирующие со шкафом, должны без повреждений выдерживать температуру 50 оС;
- расположение духового шкафа вплотную с холодильником или морозильной камерой недопустимо;
- желательно устанавливать духовку на максимальном удалении от источников водоснабжения;
- для обеспечения естественной циркуляции воздуха необходимо предусмотреть зазоры не менее 90 мм снизу, 40-50 мм для боковых и задней стенки духового шкафа;
сбоку от места установки на высоте не менее 10 см от пола должна быть электрическая розетка с заземлением, до которой можно легко дотянуться.
Важно! Розетка должна быть рассчитана на силу тока не менее 40 А. Если это не так — произведите замену
Перед тем как встроить новый духовой шкаф своими руками, следует определиться с местом его установки. Наиболее удобные точки расположения духовок:
- В тумбе под столешницей. При этом варочная плита совсем не обязана находиться рядом. Такое размещение является оптимальным для небольших кухонь с ограниченной площадью рабочих поверхностей;
- Шкафы колонны. Этот вариант хорош для просторных помещений. Предназначенная для духовки ниша может располагаться на уровне глаз, что облегчает надзор за процессом приготовления пищи и удаляет горячие поверхности от детей;
- В остов. Многие хозяйки считают удобной и естественной установку духового шкафа в несущие конструкции варочной плиты, стоящей в центре кухонной зоны;
В высокую тумбу. В кухне среднего размера вполне возможно смонтировать духовку в крайнюю тумбу кухонного гарнитура.
В качестве подготовительных работ после выбора места будущей установки печки следует предусмотреть:
- наличие надежной вентиляции;
- ревизию заземления;
- проверку электрической сети на возможность подключения нового крупного потребителя энергии.
Совет! Розетку для мощной духовки следует подключить через отдельный автомат. При недостатке собственной квалификации обратитесь к профессиональному электрику.
Выбор места для розетки

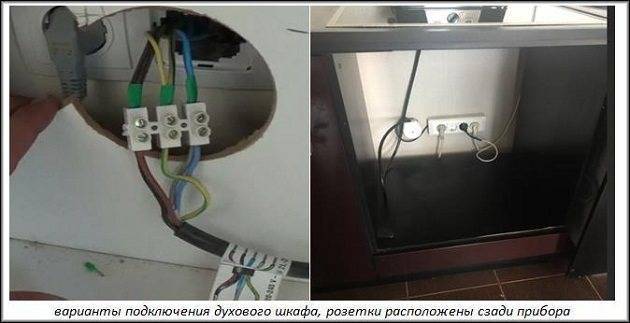

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично. Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:
Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены. Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.
Установить розетку под духовой шкаф можно на уровне плинтуса
Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке. Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.
Вариант установки розетки для подключения зависимого
- Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.
Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.
Оптимальный вариант — в шкафчике рядом
Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.
Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux
Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:
- панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
- рассчитать токовые нагрузки можно по закону Ома;
- следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
- номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.
Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.
| Максимальный ток автоматического выключателя, А | Мощность, кВт | Ток,1 фаза, 220В | Сечение жил провода, мм2 |
| 16 | 0-3 | 0-15 | 1,5 |
| 25 | 3-5 | 15-24 | 2,5 |
| 32 | 5-6 | 24-31 | 4 |
| 40 | 6-7,5 | 31-39 | 6 |
| 50 | 7,5-9 | 39-48 | 10 |
| 63 | 9-11,5 | 49-61 | 16 |
| 80 | 11,5-15 | 61-78 | 25 |
| 100 | 15-18 | 78-96 | 35 |
Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм2, для скрытой соответственно — 10 мм2 по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.
При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.
При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.
Схема подключения УЗО и автоматического выключателя
Рекомендуется устанавливать УЗО на каждую отходящую линию индивидуально, для предотвращения ложных срабатываний устройства защитного отключения на вводе, если оно имеется.
Схема подключения электрической плиты и меры предосторожности
Независимо от того как будет устанавливаться духовка (с воздушным или водяным охлаждением), весь процесс подключения должен быть выполнен правильно. Лучше всего доверить данный процесс профессионалам, потому что при самостоятельном подключении можно ошибиться, и это приведет к выходу из строя прибора.
Стоит обратить внимание на одно существенное преимущество современных квартир: в них уже предусмотрена специальная розетка или раздаточная коробка. Владельцам частных домов или старых квартир ее придется устанавливать самостоятельно
Для того чтобы самому , необходимо иметь в наличии:
- трехжильный кабель с сечением 4-6 мм. Размер сечения зависит от его длины — чем длиннее кабель, тем толще сечение. Все это также влияет на возможности выдержки показателя напряжения;
- потребуется отдельный автомат, который будет устанавливаться в щиток. Он нужен для подключения бытовой техники. Выбирать стоит устройство на 32 или 40А, этот показатель зависит от размера сечения;
- УЗО – устройство защитного отключения, которое защищает дорогую технику от перенапряжения.
Категорически запрещено использовать:
- удлинитель;
- переноску;
- наращивать и соединять питающие провода;
- другие материалы, не предусмотренные заводом изготовителем.
Не разрешается для ухода за шкафом применять ЛВЖ, мокрую ветошь, моющие средства на водно-эмульсионной основе и грубые обтирочные материалы.
Требования по материалам и сопутствующим средствам — согласно инструкции по эксплуатации. Не рекомендуется вносить изменения в заводскую конструкцию, отличающуюся от стандартной, предусмотренной фирмой-изготовителем.
Пример таблицы для установки перемычек
Разрешается укладка питающего кабеля в гофру, потому что она не горит и не поддерживает горение. Обезопасить себя можно следующим образом: выполнить кабель-канал из негорючего асбоцемента либо выбрать материал, который соответствует нормативу неразрушаемого контроля.
После длительного перерыва в эксплуатации выполнить те же операции, что и при первичном подключении. Подсоединяйте духовку только после того, как полностью убедитесь в полной безопасности. Рядом не должно быть посторонних предметов, которые могут привести к нарушению процесса подключения.
Обеспечение безопасности
Однофазная схема подключения
Применяются следующие меры безопасности:
- предохранители;
- самовосстанавливающиеся триоды;
- трансформаторы и автотрансформаторы;
- газоразрядные устройства;
- ОПН.
Существуют 2 вида подключения: звезда/треугольник (220/380 В). С учетом того, что сеть 220/380 работает в схеме с изолированной нейтралью, при отсутствии дополнительного заземляющего контура, его необходимо установить.
Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!
При евростандарте штепсельные разъемы различаются на евро-1 и евро-2. Варианты выполнения: горизонтальное и вертикальное («L», «0», «земля»). Для однофазной и трёхфазной цепи: А, В, С, 0 либо земля.
После проведенного монтажа и установки, вынимаем заднюю панель шкафа, убедившись в наличии распределительной коробки в штатном месте, определяется положение питающего провода и заземления.
Использование клеммной колодки для электроподключения
Классификация и расцветка проводов строго регламентируется ГОСТ.
- серый – фаза;
- белый — ноль;
- синий – защитное заземление.
На сегодняшний день широко используется гамма расцветок: желто-зеленый, красно-белый, черно-коричневый, которые применяются в защитном заземлении. После вскрытия панели, слева направо должны быть обозначены классификаторы напряжения: «А», «0», «земля».
- фаза «А» не должна иметь разрывов на другие коммутационные аппараты. При нагрузке сети, которая превышает установленную мощность, монтаж или перемонтаж должен быть выполнен в соответствии с правилами;
- установка УЗО выполняется с условием того, что при вводе в жилое помещение до разрыва не был установлен прибор идентичного типа;
- нулевой проводник должен иметь сечение больше ½ фазного провода и усилен двойной изоляцией типа ПВХ, ПВХС, ПВХС 2 У;
- далее нужно подать питание на блок управления при помощи специальных клавиш. Управлять можно как дистанционно, так и с ПУ.
- при стационарном подключении духового шкафа, имея отдельную группу по снабжению электрического питания, следует учитывать мощность, подаваемую на поверхность нагрева;
- при условии режима «таймер» рекомендуется установить температуру нагревательного элемента в положение «минимум». Подать питание на устройство, убедиться в наличии напряжения на устройстве, красная лампа сигнализирует о наличии напряжения сети.
Старая и новая проводка
Какая вилка для духовых шкафов понадобится, определяет несколько факторов. Они же влияют и на выбор розетки. Однако при любом варианте главным требованием к безопасности является заземление. И если евро-розетка по умолчанию включает заземление, то о старой проводке и обычных розетках этого сказать нельзя.
Старая проводка с автоматами-выключателями – на распределительном щитке, в электрощитовой и так далее, предполагает только одно решение: для обслуживания техники понадобится класть новую трехжильную проводку – «фаза», «земля», «ноль», иначе есть риск постоянного срабатывания выключателя, что приводит к отказу оборудования.
Как подключить вилку в квартире с новой проводкой, вопросом не является. Комплектация эвро-розетками и евро-вилками решает эту проблему без всякого затруднения. Большинство моделей от Самсунг, Bosch или Электролюкс, комплектуется адаптерами по умолчанию. Достаточно включить штепсель в розетку без фильтра или удлинителя, чтобы прибор заработал.
С газовыми аппаратами таких сложностей не возникает, но у них есть свои недостатки.
Другой фактор, определяющий какая вилка нужна для духового шкафа – мощность аппарата.
При максимальной – не рабочей, мощности духовки в 3–3,5 кВт, достаточно розетки и вилки, рассчитанной на ток в 15 А. При этом при прокладке кабеля необходимо использовать медный провод не менее чем в 2,5 кв. мм в сечении.
Если мощность выше – до 5 кВт, например, аппарат от Bosch или Самсунг с пиролитической очисткой, то потребуется розетка на 32 А, а медный кабель для нее должен быть сечением не менее чем 4 кв. мм.
Подключение варочной панели к электрической сети своими руками
Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.
Подключение варочной панели к однофазной электрической сети
Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.
- Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
- К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
- Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
- Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
- Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.
Подключение варочной панели к трехфазной электрической сети
Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.
- Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
- Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
- Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
- Закрепляем кабель на корпусе варочной панели скобой-фиксатором.
Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству
Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи
Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными
Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.
Инструкция по установке газовой духовки
Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.
Этап #1 – распаковка и изучение инструкции
Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.
Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:
- Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
- Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
- Внутренние поверхности, расположенные за дверцей.
- Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.
Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.
Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.
Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах
Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.
Этап #2 – подготовка ниши для монтажа
Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.
Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора
Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.
Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.
Этап #3 – подключение и тестирование
Могут потребоваться инструменты и материалы:
- отвертка;
- газовый ключ;
- разводной ключ;
- фум-лента;
- мыльный раствор.
По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.
Как правильно установить диэлектрик – в фотогалерее:
Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.
Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.
Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку
В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.
Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.
Электрические параметры и номиналы автоматов защиты
Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.
Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.
Схема подключения электроплиты
С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.
Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.
