Монтажные работы
Сделать врезку в существующую канализационную сеть могут только представители специализированной монтажной организации. На этапе обращения в компанию будет составлена смета и рассчитана стоимость оказанных по подключению услуг.
Чтобы уменьшить затраты можно договориться только о врезке в центральный стояк канализации, а подключение частного дома и разводку внутридомовой линии выполнить самостоятельно. Прокладка трубопровода должна быть выполнена еще до приезда монтажной организации.
При укладке трубы от дома к центральному стояку соблюдают следующие условия:
- На дно траншеи укладывается песчаная подушка. Дно хорошо утрамбовывается с проливом воды.
- Строго соблюдается уклон трубы, составляющий не менее 1 см на каждый погонный метр.
- Раструб монтируется от уклона по направлению вниз.
- В идеале поворотов в трубопроводе быть не должно, но если углы необходим, сверху над ним устанавливают ревизионный колодец.
Бывает, что соседи или друзья из лучших побуждений рекомендуют человеку решающему как подключить к канализации выполнить резку самостоятельно. Но это является грубым нарушением действующих строительных норм. Человек, который решил подключаться, таким образом, должен быть готовым к последствиям:
- Штрафным санкциям.
- Отключению от канализационной сети на длительное время.
Проверки магистралей водоканала проводятся регулярно, поэтому долго существовать трубопровод, самостоятельно врезанный в центральную сеть очистных сооружений, не будет. Официальное оформление врезки требует материальных вложений, но обойдется дешевле, чем штраф, который придется заплатить.
Проектирование и проведение необходимых расчетов
Прежде чем начинать строительство системы, нужно начертить предварительную схему монтажа канализации. На чертеже отмечают все точки расположения сантехники в доме и место локации септика на участке. Кроме того, на схему наносят место вывода трубопровода через фундамент в грунт под первым этажом. На чертеж наносят все линии коллектора от каждой сантехнической точки и вплоть до входа в септик. Производят замеры протяженности каждого отрезка трубопровода. Благодаря измерениям получают суммарное количество необходимо метража внешних и внутренних труб
Крайне важно нанести на чертеж все места изгибов, соединений, разветвлений и поворотов коллектора. Так мастер сможет закупить необходимое количество переходников, фитингов и др
Где расположить канализацию на участке
Прежде чем ответить на этот вопрос, необходимо окунуться в теорию. И прежде всего, изучить классификацию септиков и канализационного оборудования.
- Внутренние − сети канализации, располагающиеся внутри зданий и сооружений. Они замыкаются в единый контур и служат для отвода использованной в технических целях воды (помывка, мытьё посуды, стирка одежды и т.д.), а также продуктов жизнедеятельности человека.
- Наружные − сети, располагающиеся вне строений и служащие для отвода канализационных стоков для дальнейшей транспортировки (централизованные сети), утилизации или накопления (септики и прочие сооружения).
Кроме этого, наружные сети канализации классифицируются как:
- автономные и централизованные;
- для ливневой и хозяйственно-бытовой канализации.
Ливневая канализация (дренаж) устраивается по периметру здания или строения, а также на отдельных участках ландшафта и служит для отвода ливневых вод, выражающихся в виде осадков. Как правило, дренажные стоки сбрасываются в централизованную ливневую канализацию, но при создании автономных систем выполняется их сбор в хозяйственно-бытовую систему. При выборе варианта размещения канализации необходимо опираться на правила и нормы, предусмотренные действующим законодательством, где выбор места для монтажа сливной конструкции чётко регламентирован.
Кроме этого, при размещении канализационных систем на территории участка необходимо соблюдать определённые расстояния между ними и прочими строениями, которые регламентированы «СНиП 30-02-97* Планировка и застройка территорий садоводческих дачных объединений граждан, здания и сооружения (с Изменением N 1)».
В соответствии с этим документом должны быть выдержаны следующие размеры:
| Тип построек | Расстояние, метров |
| Жилой дом – уборная (септик) | 12 |
| Жилой дом – душ (баня) | 8 |
| Колодец (скважина) – уборная | 8 |
| Колодец (скважина) – септик | 30 |
| Хозпостройки – уборная (септик) | 1 |
Как подключить дом к центральной канализации
Для подключения к центральному водоотводу нужно выполнить следующие действия:
- собрать документы;
- составить план пролегания труб;
- утвердить проект;
- подготовить участок к монтажу;
- подсоединить системы к центральному водоотводу.
Врезка водоотвода в централизованную канализацию обладает следующими преимуществами:
- невысокая цена услуги в сравнении с созданием автономных стоков;
- возможность совмещения в одной системе хозяйственной и ливневой канализации;
- отсутствие необходимости ремонта и обслуживания труб с помощью специальных аппаратов водосбора.
Подсоединение к центральной канализации частного дома имеет несколько недостатков:
- необходимость получить разрешение;
- долгое ожидание согласования;
- большой список документов для оформления подсоединения.
ВАЖНО! При использовании этого способа собственнику требуется ежемесячно оплачивать услуги ЖКХ по водоотводу
Какие документы понадобятся
Для получения разрешения на подключение частного дома к центральной канализации от гражданина требуется следующая документация:
- паспорт;
- документ о праве собственности на землю;
- технический план участка с отображением расположения монтируемых труб (составляется кадастровым инженером);
- выписка о технических условиях подсоединения (выдает организация, занимающаяся обслуживанием канализационных систем);
- проект врезки в общий трубопровод (составляется собственником или работником учреждения, которое будет производить монтаж сети);
- согласие соседей на прокладку стоковых труб.
После сбора документов для обращения требуется составить заявление и подать его в водоканал. Сделать это можно следующими способами:
- личное обращение;
- через почту;
- через представителя (дополнительно требуется нотариальная доверенность на представление интересов).
ВНИМАНИЕ! Самовольный монтаж отвода стоковых вод и его врезка в центральную канализацию являются нарушениями законодательных норм. При обнаружении несанкционированного подсоединения будет проведен демонтаж трубопровода, а собственнику – назначен штраф
Подготовка к подключению
После согласования следует подготовить участок к установке сточных и дождевых труб. Предварительные работы включают в себя следующие шаги:
- установка смотрового колодца для обеспечения постоянного доступа к индивидуальной части системы для ее обслуживания;
- выкопка траншей под трубы;
- укладка изоляционной подушки из песка и гравия;
- подсоединение внутренних трубопроводов частного дома к основному стоку.
СОВЕТ! Рекомендуется устанавливать большой смотровой колодец. Его можно будет применить для подсоединения добавочных систем отвода (например, бани).
Этапы работ
Основной монтаж подразумевает действия:
- сборка труб и их укладка в грунт;
- засыпание траншей;
- проверка работ систем;
- подключение сточного и ливневого трубопровода к центральной канализации.
При укладке труб необходимо соблюдать следующие строительные нормативы:
- трубы должны располагаться ниже уровня промерзания земли;
- рекомендуемая глубина для центральных регионов РФ – 2–3 м, для южных – 1,5 м, для областей севера – 3,5 м;
- допустимый уклон 3–5 см в каждом метре подключения;
- трубы не должны поворачивать под резкими углами;
- рекомендуемый диаметр 15–25 см.
ВАЖНО! При несоблюдении нормативов установленную систему не принимают специалисты водоканала. В подсоединении отказывают
Кто осуществляет подключение
Подсоединение построенных стоков к централизованной канализации проводится в присутствии работника водоканала. Это требуется для проверки соблюдения нормативов и заключения договора обслуживание.
Монтаж труб разрешается выполнять как самостоятельно, так и с помощью услуг специализирующихся на этом организаций.
Внутренние сети
Для установки системы канализации в каркасном доме своими руками, необходимо изучить все тонкости этого дела.
Так, делая установку внутренней канализации, необходимо учитывать зазоры для защиты труб и усадку здания, которая будет происходить при фундаменте на винтовых сваях. Горизонтальные элементы нужно размещать таким образом, чтобы они имели минимальную протяжность и прикреплялись без грубых связей к стенкам.
Оптимальный материал для выполнения внутренней канализации – трубы из полипропилена или ПВХ, диаметр которых составит 50 мм. Что касается туалета, то там нужно использовать трубу 110 мм. Первоначально выполняют установку труб разводки от общего санузла. Это означает, что трубами необходимо подключить туалет, душевую, ванную, стиральную машинку к канализации.
Чтобы в будущем очистка труб происходила максимально быстро и удобно, на каждом повороте рекомендуется ставить ревизию. Кроме того, необходимо проводить герметизацию каждого шва и стыка, чтобы повысить прочность канализационной системы. К установке наружной канализации не приступают, пока не собрана внутренняя часть.
Полезное: Печь в каркасном доме
Методы подключения
В зависимости от вида централизованной сети подключаются к ней раздельным или смешанным способом. Первый используется, если имеется необходимость в раздельном подключении бытовой и ливневой канализации. Во втором варианте не требуется выполнять врезку двух отдельных магистралей.
Разрешение на укладку канализационных труб до городской системы выдают лишь при установленном поблизости инспекционном или перепадном колодце. К нему необходимо подключить трубопровод от здания
Принимают во внимание, что трубный отрезок, отходящий от частного дома, должен входить в колодец под углом выше уровня слива
Укладка магистрали проводится на необходимую глубину. Заглубление определяется в зависимости от точки промерзания грунта: от 1,25 на юге до 3,5 м на севере. Средняя величина – 2 м.

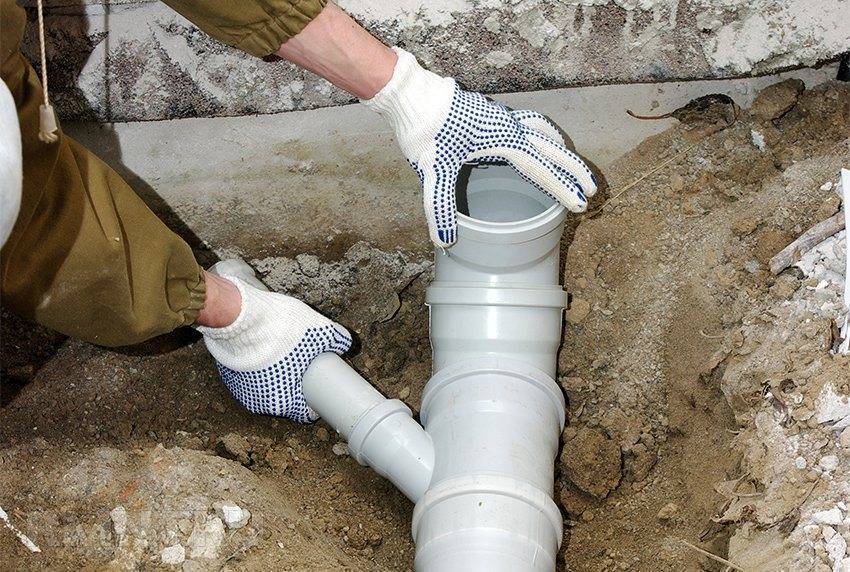

Укладывают трубопровод следующим образом:
- Дно вырытого рва выравнивают и тщательно утрамбовывают.
- Насыпают песчано-щебеночную подушку слоем около 15 см. Уплотнение по всей длине траншеи не требуется. Только около ввода магистрали и на расстоянии двух метров от колодца нужно обязательно уплотнить слой.
- Трубы прокладывают в траншею от дома под уклоном раструбом вниз. Места соединения трубных элементов очищают от грязи.
- Гладкий край трубного отрезка и раструбное кольцо смазывают силиконом.
- Замеряют длину, на которую нужно вставить трубный отрезок в раструб, наносят метку.
- Трубу до упора вставляют в раструб.
Подобным методом выполняется укладка всего трубопровода. После сборки в обязательном порядке проверяют угол наклона, лишь после этого можно засыпать траншею. Вначале засыпается слой песка и щебенки. Подушка должна быть выше трубопровода на 5–10 см. Потом щебеночно-песочный слой обильно поливается водой для хорошей усадки. Осевший материал защитит трубы от давления грунта и камней и не позволит им повредить трубопровод. Это увеличит срок эксплуатации канализационной магистрали. После песочного слоя засыпают остаток канавы грунтом.
2 Как врезаться в канализационную трубу другими способами?
Если вам не нравится метод врезки, который предполагает разрезание трубы и удаление некоторой ее части, можно попробовать иную технологию. Например, заранее подготовить отрезок трубки с патрубком, имеющим конкретный размер и сечение. После этого сделать отверстие в трубе, куда планируется врезать дополнительную конструкцию. Отверстие по своему сечению, как вы сами понимаете, должно быть идентичным отверстию на заготовленном до этого патрубке.
Затем нужно смазать герметиком поверхность фланца, который планируется присоединить, а также поверхность вокруг отверстия, приложить трубу и фланец друг к другу. Чтобы повысить надежность полученного соединения, желательно применять хомуты. Их затягивают до того момента, пока герметизирующий состав не появится на поверхности соединения. Его следует сразу же удалить. В тех ситуациях, когда в системе отмечается небольшой напор воды (стоков), допускается использовать обычную изоленту вместо более дорогих хомутов.
Также врезка в трубу может осуществляться при помощи специального адаптера с сечением 5 сантиметров, который предназначен для установки на трубные изделия диаметром в 10–11 сантиметров. Процедура производится таким образом:
- доступ к канализационной трубе перекрывается;
- выполняют расчет расстояния трубы от установленной врезки;
- подготавливают необходимую по диаметру коронку, которую крепят на электродрель и делают отверстие в трубе.
Далее, если используется адаптер, снабженный болтами, их требуется затянуть. Если болтов не предусмотрено, врезку прикладывают на хорошо обезжиренную поверхность и тщательно затягивают гайку. В данном случае также рекомендуется дополнительно обрабатывать место соединения конструкции с адаптером герметизирующим составом, что даст стопроцентную гарантию отсутствия протеканий трубопровода в процессе его эксплуатации.
В последнее время, кроме того, часто стали использовать врезки со штуцером из пластика. Они предназначены для установки на трубы сечением от 32 до 40 мм. Подобные варианты врезок имеют диаметр от 19 до 22 мм. Суть их монтажа аналогична изложенным выше процессам.
Контроль качества
Для согласия на проведение канализационного трубопровода частного дома к центральной системе водостока необходимо соблюсти некоторые технические требования.
Врезка происходит, только если поблизости имеется специальный пластиковый резервуар, изготовленный в промышленных условиях – специальный колодец с гидравлическим перепадом необходимого диаметра и высоты.
Установить домашний водопровод несложно, но монтаж должен быть произведен с учетом глубины промерзания грунта, быть выше общих коммуникаций, а также проведена к колодцу под необходимым углом.
Уровни промерзания грунтов в разных регионах
В центральной части России глубина монтажа труб составляет около 2,5–3 метров, в северных регионах – 3,5 метра, а в южных областях – 1,5 метра.
На каждый метр проведенной трубы необходимо произвести уклон не менее 2 см, подобное требование обеспечивает самоочищающую скорость для трубопроводов.
И еще несколько моментов:
- Водосточная сеть не предусматривает резких поворотов, подобная конструкция привести к засорению труб.
- Диаметр трубопровода должен равняться величине от 15 до 25 см.
- Для врезки используется раструбное соединение и силиконовая смазка.
- На дно траншеи укладывается песочная подушка толщиной 10–15 см, рядом с колодцем ее нужно утрамбовать.
- По завершении работ проводится проверка уклона системы труб, затем производится засыпка песком и грунтом.
- После всех этих мероприятий между водоканалом и домовладельцем заключается письменный договор о водоотведении.
При подключении ливневых водостоков к центральной канализационной системе необходимо собрать пакет документов и разрешающих согласований. Если их не удалось получить, то монтируется автономная система сбора осадочных вод.
Автономная система сбора осадочных вод
Какая бывает канализация?
Делится эта важная для комфортной жизни канализация на три основных типа:
- Промышленная – используемая для отвода сточных вод на промышленных предприятиях. В быту не используется.
- Ливневая – тип канализации, имеющий большое значение для местностей с высоким уровнем атмосферных осадков. Система помогает удалить с участка талые и дождевые воды.
- Бытовая (хозяйственная) – предназначенная для отвода вод, загрязнённых моющими средствами и бытовой химией. Это тип канализации как раз и может быть, как полностью автономным, так и общественным (охватывающим целые районы или посёлки).
По способу отведения вод системы бывают:
- Самотёчные – вода стекает вследствие уклона трубопровода в сторону коллектора или ёмкости для сбора влаги.
- Принудительной циркуляции – работающие благодаря специальному насосному оборудованию.
По типу размещения канализационные трубопроводы делятся:
- на внутренние – то есть, размещённые внутри строений;
- и наружные – расположенные за пределами зданий.
В свою очередь, наружные коммуникации бывают:
- Общесплавными. В таких системах вся вода (дренажная, ливневая, канализационная) выводится по единой системе в общий колодец.
- Раздельными. В таких канализациях дождевые воды выводятся раздельно от хозяйственных стоков.
- Полураздельными. Воды транспортируются раздельно, но в общий колодец.
В условиях загородной жизни чаще используются небольшие системы для отвода дренажных или канализационных вод такие, как:
- выгребные ямы;
- септики;
- колодцы фильтрации (с естественным стоком жидкости в грунт);
- канализационные установки – дорогие герметичные канализации промышленного образца, производящие очистку стоковых вод с помощью бактерий.
Типы отвода канализационных стоков: септик или городская магистраль ↑
Рассматривая варианты локального обустройства автономной станции, или врезку с подключением к трубе городскойканализации, стоит учесть факторы, которые помогут определить стоимость работ при выборе одного из вариантов, целесообразность и трудоемкость подключения:
- Расстояние до трубы центральной сети.
- Состояние магистрали.
Стоит проводить врезку, если общая система – из новых труб
- Рельеф участка, наличие наклона.
- Наличие центральной ливневой канализации для отвода дождевой воды.
- Необходимость согласовывать подключение с организациями, соседями, получать разрешения при планировании работ с нарушением целостности дорожного полотна.
Центральная канализационная магистраль
Преимущества подключения к центральной сети и ограничения ↑
Подключение к центральной канализации требует серьезной подготовки, времени на оформление документов, финансовых вложений. Но врезка в общую систему обойдется дешевле, чем покупка и обустройство мощной автономной станции для очистки. Другие преимущества организации вывода стоков в центральную трубу:
- Однократность расходов: после подключения не придется заниматься очисткой резервуаров, откачкой и обслуживанием системы.
- Экономия на расходных материалах.
- Возможность одномоментного решения вопроса с подключением бытовой и ливневой канализации.
Процедура организации врезки в центральную систему одинакова для крупных застройщиков и частных домовладений
Из недостатков стоит отметить длительный подготовительный период – на оформление и согласование документов нужно потратить время. Второй недостаток – постоянная зависимость от состояния городской магистрали. Если система построена несколько десятилетий назад, то стоит просчитать стоимость установки автономного септика – врезка в аварийную систему может быть слишком затратной. Существенно удорожить организацию водоотведения может сложный рельеф местности, когда труба находится выше участка. В таком случае организуют подключение напорной частной канализации к общей.
Альтернатива городской канализации: автономный септик ↑
Альтернатива городской канализации – устройство автономной очистительной системы. Септики для загородных домов выпускают в готовом виде, также можно построить самостоятельно колодцы и оборудовать их фильтровальными системами. Сделать частную канализацию на участке выгоднее, если до центральной магистрали слишком далеко или труба в плохом состоянии.
Преимущества подключения дома к частной канализации – септику:
- Полная автономность, независимость от состояния магистрали.
- Отсутствие регулярных платежей за отвод стоков.
- Очищенную воду можно использовать в технических целях повторно.
Безотходная автономная станция
Установка частной очистительной системы может быть ограничена типом грунта – в породах, перенасыщенных грунтовыми водами, нельзя обустраивать септик. Обустройство очистительной системы выполняется по строгим правилам, с обязательным отступом от жилого дома, дороги, источника воды.
Устройство канализации в частном доме своими руками: поэтапная инструкция
Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.
Подготовительный этап
На этом этапе чертят общий чертеж всей системы
Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

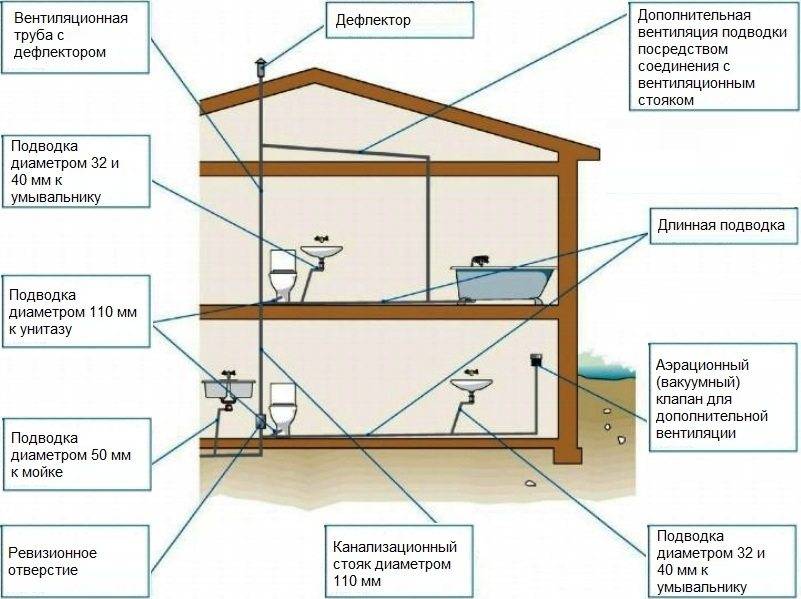

Схема внутренней канализации в частном доме
Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.
Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

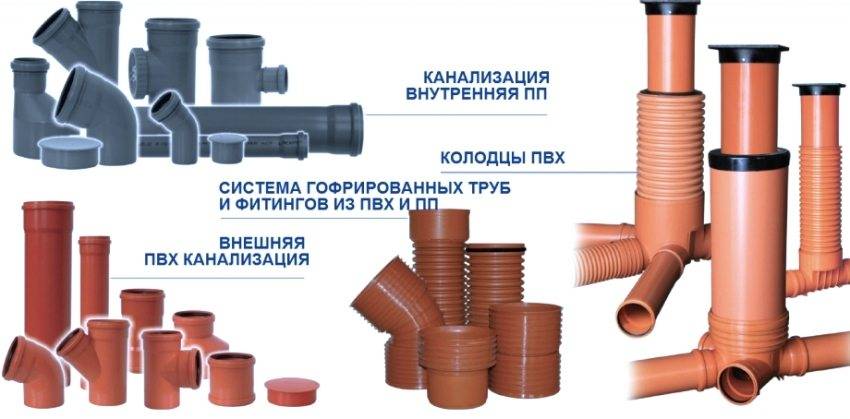

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома
Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:
- пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
- острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
- комплекты монтажных резиновых уплотнителей.

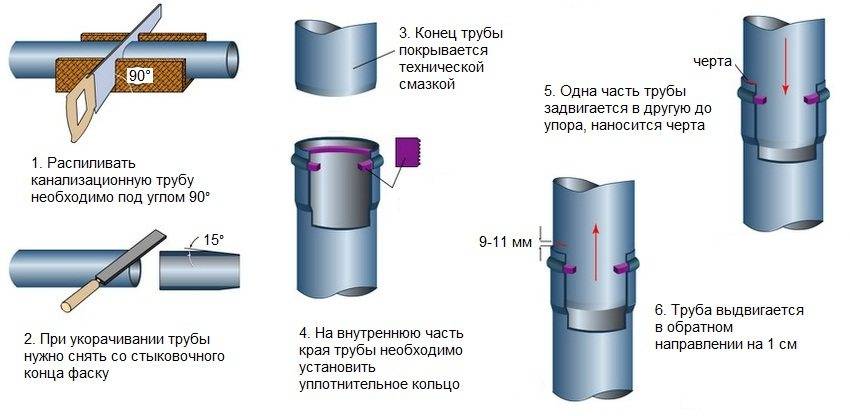

Инструкция по распиливанию и соединению пластиковых канализационных труб

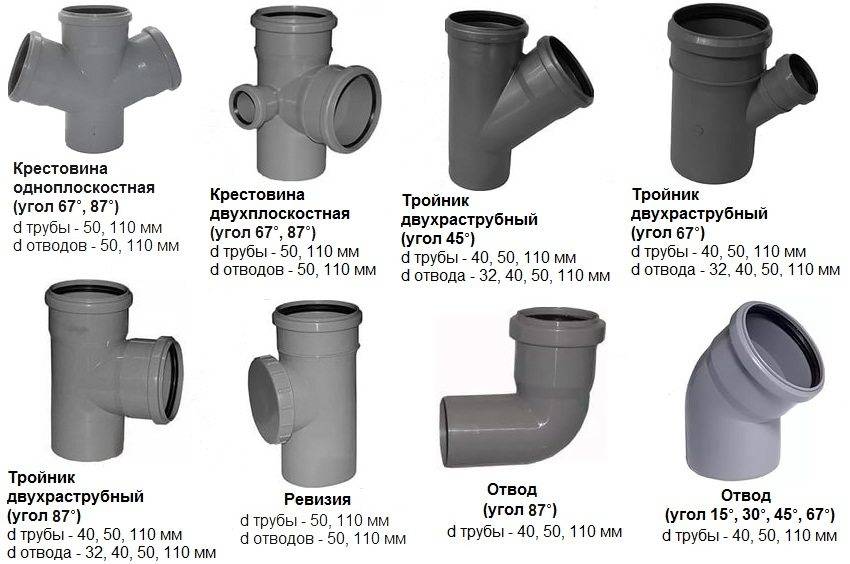

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

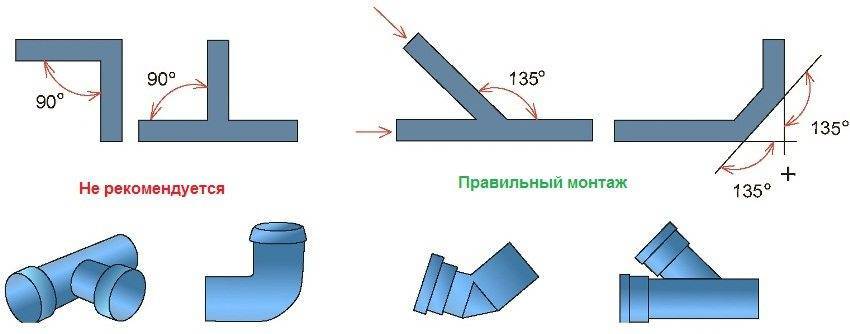

- отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
- переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
- тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
- переходные муфты обеспечивают плавный переход между трубами различных диаметров.
Виды канализационных соединений
Полезный совет!Чтобы монтаж труб был более удобен, их концы необходимо нагревать. Это делают путем помещения концов труб в кипяток.
Основной этап монтажа внутренней канализации
Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.
Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.
Монтаж канализации частного дома своими руками
К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.
Канализация для частного дома, как правильно смонтировать. Проектирование и прокладка трубы. Устройство внутренней системы канализации в частном доме. Правила, которые нужно соблюдать при монтаже.
Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.
Не рекомендуется стыковать трубы канализации под углом 90°
Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.
Недостатки и преимущества подключения к центральной сети
Основным минусом такого вида монтажа коммуникаций для здания, расположенного за городом, является длительность процедуры согласования и подготовки документации. Ее длительность одинакова как для частных коттеджей, так и для возведения крупных сооружений.
К плюсам стоит отнести следующие особенности:
- Требуются меньшие затраты на подключение к общей сети, чем на установку индивидуальной станции очистки.
- Экономия на используемых материалах.
- Одновременное решение проблемы отвода дождевых и бытовых вод.
В процессе эксплуатации нет необходимости производить очистку и откачку емкостей для сбора вод, заниматься обслуживанием, такая особенность дает возможность сэкономить на процессе использования трубопровода.
