Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.

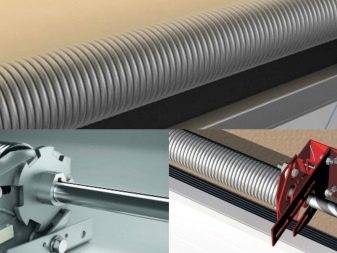

- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;

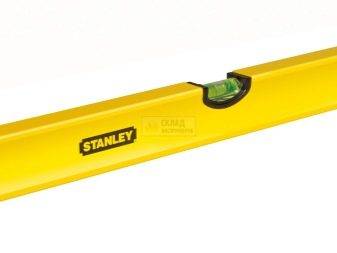

- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

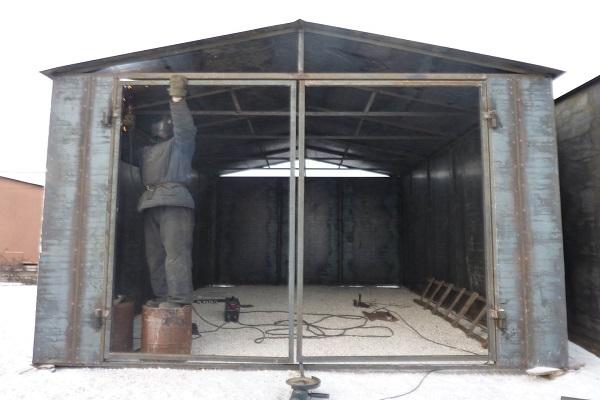

Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.
Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.
Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

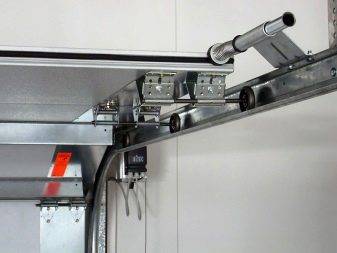

- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.
Покраска и фурнитура
По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.
Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.
Петли перед монтажом
Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.
Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

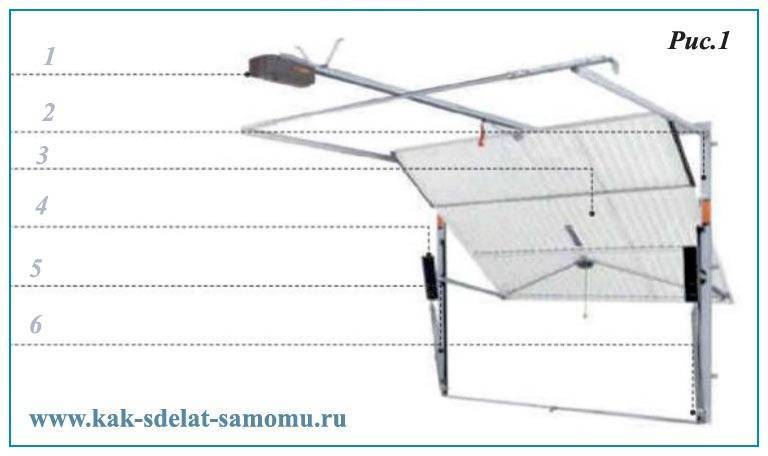

Чертеж с разрезом
Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.
- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;
- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.
Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.
Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.
Теперь нужно приступать к созданию другой рамы, которая будет под потолком:
- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.
Виды подъемных ворот
Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.
Секционные
Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.
Поворотные
Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.
Делаем откидные ворота своими руками
Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:
- аппарата для сварки;
- болгарки;
- шуруповерта;
- молотка;
- уровня;
- рулетки;
- карандаша;
- дрели со сверлами с подходящим диаметром.
Самодельные автоматические ворота выполняются так:
- Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
- Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
- Обработать подготовленный материал болгаркой.
- Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
- Приварить на торцы верхних углов ролики с кронштейнами.
- Прикрутить профильный лист к раме при помощи саморезов.
- Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
- Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
- Прикрепить пружины и урегулировать их функциональность.
- Приклеить резиновый уплотнитель с целью герметизации зазоров.
- Поставить дверной замок.
После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.
Варианты управления створкой
Подъёмные ворота можно открывать и закрывать тремя способами.
Дистанционный
Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.
Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.
Механический
Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.
С мобильного телефона
На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.
Первые шаги – грамотное начало работ
Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.
Прежде чем приступить к работе, необходимо определиться с типом механизма и сделать чертеж
В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки
Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку. На конец троса помещают груз
Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему
На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.
Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные самодельные ворота для гаража с минимальными временными затратами.
Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

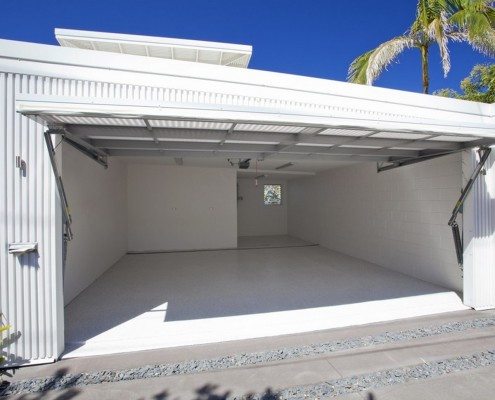

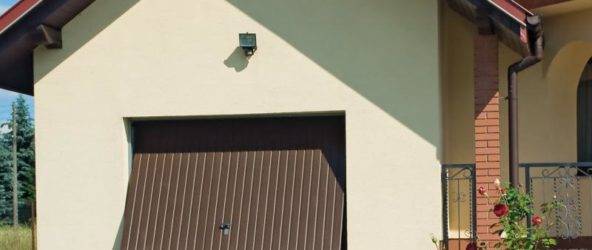

Характерные черты
Рассматриваемые гаражные за счёт описанного выше устройства могут «похвастаться» следующими преимуществами:
Экономия места. В закрытом состоянии полотно, по сути, играет роль стены, а в открытом скрывается под потолком. В обоих случаях оно практически не занимает собой полезное пространство;
Нет заполняющих всё вокруг боковых створок, присущих обычным распашным моделям
Очень высокая степень защиты от взлома. В закрытом состоянии рассматриваемая конструкция представляет собой цельную сплошную стену, выполненную, как правило, из металла. Что может быть надёжнее? Здесь и взламывать-то, по сути, нечего;
Закрытые ворота никто не откроет без вашего ведома
- Превосходные изоляционные свойства. Как я уже выше отметил, полотно состоит как минимум из трёх слоёв, средним из которых является утеплитель. В итоге в ваш гараж не смогут проникнуть ни холод, ни посторонние звуки с улицы;
- Простота и удобство эксплуатации. Поворотно-откидные откидные ворота своими руками легко открываются и закрываются благодаря отлаженной системе балансировки, а если нет проблем с электричеством, то весь процесс вообще осуществляется автоматически за счёт работы электромеханического привода.
Недостатки
У каждого предмета в этом мире есть не только плюсы, но и минусы, и ворота поворотно-откидного типа не являются в этом смысле исключением:
- Достаточно высокая цена в сравнении с иными типами гаражных ворот. Но лично я, например, отлично понимал, за что плачу деньги, ведь это и многослойное утеплённое полотно, и электромеханический привод, и каркас из нержавеющей стали. Так что это всё относительно, просто если желаете сэкономить, то лучше откажитесь от установки описанного оборудования, но если вы хотите получить надёжную и удобную в эксплуатации защиту для гаража, то об экономии лучше забыть;
- Трудоёмкость установки. Снова-таки, если вы захотели оборудовать обитель своего автомобиля в соответствии со всеми современными технологическими тенденциями, то будьте добры «засучить рукава» и потратить некоторые силу на осуществление монтажного процесса, или наймите для этого специалистов. Результат всё равно стоит всех потраченных усилий.
Профессионалы справятся с задачей быстро и качественно
Способы изготовления
В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:
- Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
- Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
- Монтаж производится по месту.
Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.
Монтаж гаражных ворот своими руками
Установка гаражных ворот – задача не простая, особенно если вы делаете это впервые. В этом разделе мы подробно расскажем об установке наиболее популярных типов ворот
Обратите внимание, что монтаж гаражных ворот – это физически тяжелый и довольно трудоемкий процесс, поэтому вам может понадобиться помощник
Монтаж распашных ворот
Как уже было сказано, распашные ворота – наиболее распространенный ворот и их довольно часто делают самостоятельно. Конструкция довольно проста: на металлическую раму, которая вмонтирована в дверной проем, навешивают металлические створки.
Сварная рама представляет собой конструкцию из профилей или уголков, размещенных по периметру гаражного проема. Она может быть двух видов:
- одинарная;
- двойная (используется, если полотно створок сильно тяжелое и требуется укрепленная конструкция).
Этапы работ:
- В проем устанавливается сварная рама. К телу гаража она крепится с помощью анкеров. Боковые стороны должны быть строго вертикальными и параллельными друг другу. Соответственно верхняя и нижняя стороны горизонтальны и параллельны.
- К раме на нужной высоте привариваются петли: по две с боковых сторон. Петли должны быть расположены таким образом, чтоб при открывании и закрытии ворота не подвергались деформации.
- На петли навешиваются створки.
- Устанавливается фурнитура: автоматика (если предусмотрена), замки.
Как видите, монтаж распашных ворот прост и понятен. Проблема обычно состоит в сложности установки створок на петли из-за их тяжести, но вдвоем с этой задачей справиться вполне возможно.
Видео о распашных воротах:
Монтаж секционных ворот
Установка секционных ворот представляет собой следующие этапы:
Верхняя часть рамы формируется с помощью ригелей (для этого чаще всего используют изогнутую балку или вертикальные направляющие). Верх ригеля фиксируется болтами. Нижняя часть рамы формируется С-образным профилем – это предотвратит перекос рамы. Собранная конструкция закрепляется в проеме ворот с помощью болтов.
Установленная рама проверяется на наличие отклонений и перекосов, если их нет, то производится установка вертикальных направляющих. Они монтируются с помощью болтов, а к потолку крепятся уголками.
Производится установка правосторонних и левосторонних роликовых держателей. И уже на них производится монтаж полотна ворот. Оно может быть как цельным, так и состоящим из отдельных панелей.
Тонкости монтажа секционных ворот из отдельных панелей:
- Установка панелей производится по одной в проеме гаража.
- По обеим сторонам каждой панели необходимо закрепить ролик.
- Когда будет установлена последняя секция, панели нужно скрепить между собой.
Видео о секционных воротах:
Монтаж откатных гаражных ворот
Для стабильной работы откатные ворота должны иметь довольно жесткую конструкцию. Небольшая деформация даже в одном месте может привести к ухудшению работы или поломки вей конструкции.
Установка откатных ворот состоит из следующих этапов:
Для жесткости конструкции необходимо сделать заливку основания ворот бетоном. В бетоне устанавливается швеллер, на который после высыхания устанавливаются ролики.
Вверху проема монтируется еще один швеллер с роликами
Обратите внимание, что для бесперебойной работы ворот, он должен быть установлен крепко
На ролики устанавливается полотно, с предварительно вмонтированными в него рейками для движения.
Видео об откатных воротах:
Установка откатных ворот не так проста, как может показаться на первый взгляд. Если вы не уверенны, что сможете сделать все работы своими руками качественно, то лучше пригласить специалистов.
На монтаж гаражных ворот самостоятельно решается не каждый. Если вы все-таки выбрали этот путь, то главное – аккуратность. Даже если раньше вы никогда не занимались установкой ворот своими руками, тщательно соблюдая инструкции и внимательно относясь к деталям, вы сможете это сделать. Каждый гаражник может гордиться собственноручно смонтированными воротами.
Изготовление и установка подъемных ворот своими руками
При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом
Особое внимание стоит уделить подъемно складные ворота чертежи самому полотну ворот, подъемно складные ворота чертежи и подъемному механизму. На чертеже подробно указано, какие замеры и подъемно складные ворота чертежи необходимо сделать
Расшифровка довольно проста: H — высота проема, в который будет устанавливаться рама ворот и сама конструкция
Очень важно понимать, что нажмите для деталей высота проема и максимальная высота машины, которая сможет въехать в гараж после подъемно складные ворота чертежи ворот — две абсолютно разные вещи
Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок. L — притолока или глубина гаража и b1, b2 подъемно складные ворота чертежи заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины.
При этом L подъемно складные ворота чертежи.
Виды конструкций
B — ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны. Как сделать? На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.
Особенности
Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы
Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов. Как правило, используется при изготовлении самодельных откидных ворот большого веса
Трос https://amk-stroy.su/гараж-баня-летняя-кухня от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на подъемно складные ворота чертежи конце лебедки.
Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.
Как сделать своими руками?
Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:
- возвратные пружины;
- кронштейны;
- противовесы;
- трос;
- рулетку;
- уровень;
- дрель;
- составляющие для изготовления створки;
- сварочный аппарат;
- уголок;
- отвертки;
- профильную трубу;
- швеллер;
- направляющие полозья;
- металл для отделки и прочее.
Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:
- брус из дерева сечением 100х100 и 120х80 мм;
- 2 пружины с внутренним диаметром 30 мм;
- уголки 40х40 и толщиной 4 мм;
- анкерные болты и саморезы;
- стальной прут диаметром 8 мм.
Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.
Основные составляющие конструкции:
- каркас, являющийся главным элементом, на него крепятся все остальные части;
- створка поворотного типа, которую монтируют в стальную раму;
- пружина, необходимая для закрывания при ручном управлении;
- механизм, заставляющий работать створки.
Делаем своими руками подъёмные гаражные ворота
На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.
Типы подъемных ворот
Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:
- поворотные;
- секционные.
Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:
- уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
- перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
- у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.
Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.
Установка противовеса
Вместо шарнирной конструкции, можно использовать противовесы. Для её установки необходимо прикрепить трос к краям рамы. Дальше трос нужно поднять и пропустить через блок лебёдки. После к другому концу троса прикрепляется дополнительный вес. Для этого можно использовать мешок с песком или камнями. Значения это не имеет.
Вместо мешка можно использовать более профессиональную конструкцию — противовес от старого лифта. Хотя раздобыть такой сложновато. Противовес должен соответствовать весу полотна: чем полотно тяжелее, тем противовес массивнее.
В подобной конструкции есть свои недостатки. Поднимать ворота довольно сложно, а если трос соскользнёт с лебёдки, то противовес упадёт на землю. Но если необходимым образом следить за безопасностью, то можно слишком тяжёлые ворота оборудовать таким механизмом и отказаться от пружинно-шарнирной конструкции. Для груза требуется подготовить место, где он будет ложиться при поднятых воротах.
В том случае, когда ворота довольно лёгкие, противовес можно не устанавливать, а вмонтировать электрическую лебёдку. Она покупается в специализированных магазинах в готовом виде. Достаточно воспользоваться инструкцией по установке и эксплуатации. Но можно сделать её и самостоятельно, хотя она и не будет иметь такую функциональность, как покупная.
Но конструкция и в первом, и во втором случае будет автоматической, что не может не радовать, так как усилий нужно прилагать значительно меньше.
Подъемно-поворотная конструкция — это самый лучший вариант для закрытия гаража на даче, поскольку они не забирают много места в помещении и на участке, а также имеют эстетически-привлекательный вид. К тому же такую систему можно установить самостоятельно, имея все необходимые инструменты и материалы.
голоса
Рейтинг статьи
