Подбор дренажной помпы для кондиционера по техническим характеристикам

5 Лидеры среди производителей на рынке

Компания производит несколько линеек своей продукции. Что касается непосредственно дренажных помп, то цена на их товар колеблется от 4 до 7 тысяч рублей в зависимости от модели устройства.

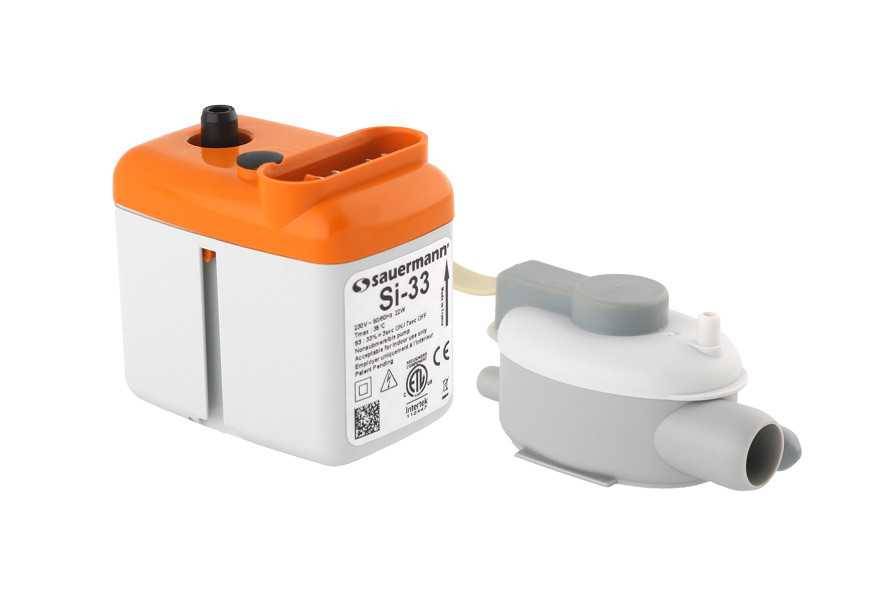

Sauerman — ещё одна известная фирма, которая выпускает качественную продукцию, проверенную во множествах лабораторий. В основном компания занимается изготовлением центробежных насосов и поршневого оборудования.

Что касается экологичности в работе, то лучше выбирать производителя Siccom

Фирма обращает особое внимание на усовершенствование своего оборудование, применяет современные разработки учёных. Оборудование употребляет меньше электроэнергии, при этом увеличивает производительность и КПД. Этот производитель выпустил модель, которая стала одной из самых популярных на мировом рынке, а именно Mini Flowatch

Она предназначена для устройств с максимальной мощностью 10 кВт. Её цена составляет 4 тысячи рублей

Этот производитель выпустил модель, которая стала одной из самых популярных на мировом рынке, а именно Mini Flowatch. Она предназначена для устройств с максимальной мощностью 10 кВт. Её цена составляет 4 тысячи рублей.

Таким образом, при выборе насосного оборудования для кондиционера необходимо обращать внимание на множество различных факторов: место под монтаж системы кондиционирования, высоту и тип потолков, наличие внутреннего блока, возможность слива жидкости (конденсата). А также нужно учесть тип и мощность оборудования. Дренажную систему рекомендуется устанавливать с более высокой производительностью, чем сам кондиционер

Дренажную систему рекомендуется устанавливать с более высокой производительностью, чем сам кондиционер.

Как правильно организовать дренаж

Способов отвода воды из сплит-системы в канализацию несколько. Но по сути все упирается в прокладку нового трубопровода. Без этого элемента проблему никак не решить. И тут существует три варианта.

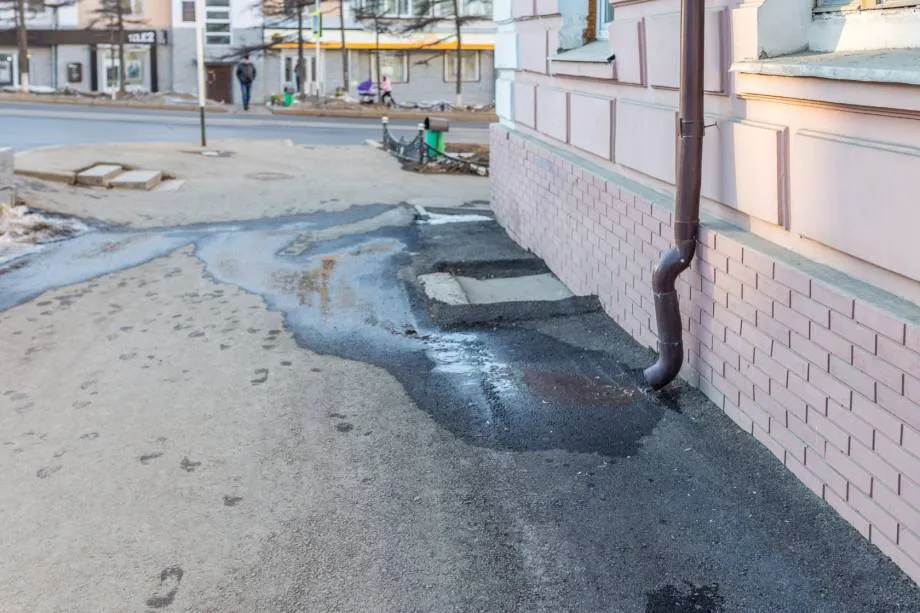

Можно оставить отвод за окном. Только убрать падающие капли с глаз долой. Необходимо снабдить внешний блок водостоком закрытого типа и провести его до самой земли. Но этот вариант подходит не для самых верхних этажей.

Правда успешный результат у способа сомнительный. Соседку снизу он может быть и удовлетворит. Но остаются другие бдительные «доброжелатели», которым может не понравится испорченный внешний вид дома или лужа перед ним на асфальте. Ведь прятать конец водостока в ливневую канализацию категорически нельзя. В этом случае точно будут рекламации, но уже от официальных лиц.

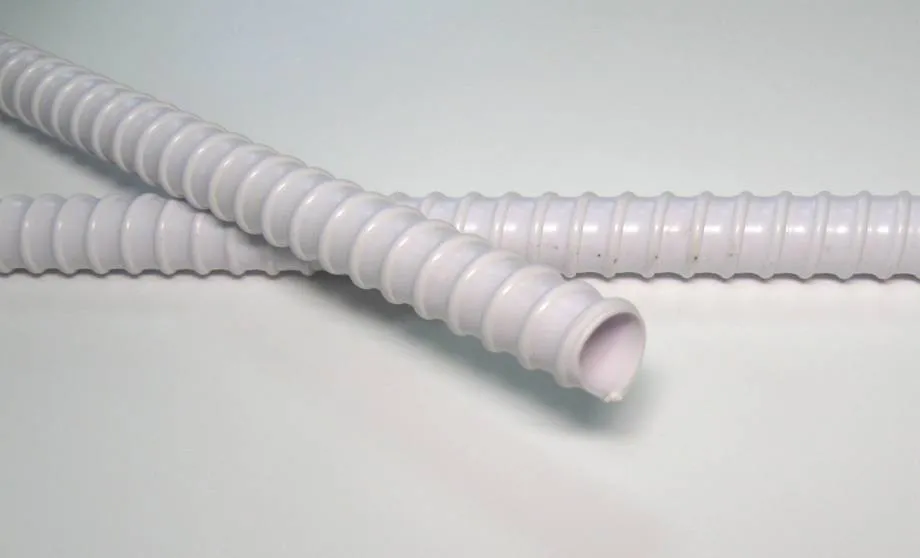

Поэтому остается только одно – удлинить трубку кондиционера для стоков до ближайшего стояка канализации в квартире. И самым удобным будет – кухонный. Если внутренний блок сплит-системы расположен в соседней гостиной, то пробить придется лишь одну стенку.

Наращивать саму канализацию неразумно. Трубы даже самого маленького диаметра все равно занимают много места, стоят дорого и напрочь портят окружающий вид. Поэтому лучше приобрести специальный шланг для дренажа. И желательно гофрированный, чтобы можно было делать загибы на углах и без опаски протягивать свозь стены.

Для испаренной жидкости от работы сплит-системы необходимо организовать уклон трубопровода не меньше, чем в 3 градуса. Чтобы она могла беспрепятственно самотеком уходить в канализацию. В случае невозможности обеспечить нужный угол придется подключать к системе помпу. Это и будет третий вариант.

Только кассетные и канальные кондиционеры комплектуются насосом. А для обычного бытового охладителя воздуха его придется покупать отдельно. Предлагаемые в продаже модели довольно компактные. Их можно даже установить во внутреннем блоке. Но лучше приобретать помпу со своим накопителем для воды и разместить ее на поддоне для внешнего модуля.

Видео покажет, как обустроить отвод конденсата от кондиционера в канализацию самым доступным способом и сделать это правильно:

2 Разновидности устройств

Все устройства такого типа можно разделить на несколько разновидностей. Но всех их будет объединять слово «дренажный», так как любые из них такими и являются.

Можно выделить 4 основные группы самых распространённых типов насосов:

1. Накопительные (раздельные) помпы. Они имеют специальную накопительную ёмкость для жидкости. Внутри есть датчик, который реагирует на уровень воды и включает/выключает устройство. Их конструкция позволяет осуществлять монтаж на шланге, дренажном патрубке и внутри самого поддона. Место, где можно устанавливать помпу, имеет отдельный блок, который соединён с накопительной ёмкостью гибкой трубкой (максимальная длина до 2 метров). КПД таких устройств достаточно большой. Агрегат может выкачивать до 50−55 литров в час, и этого будет достаточно практически для всех кондиционеров, которые есть сегодня на рынке. Накопительные помпы могут поднимать воду на высоту 14 метров. Если нужно более высокое значение, то устанавливаются более мощные насосы.
2. Наливные. Если сравнивать с предыдущим типом, то наливные характеризуются более высокой производительностью и мощностью. Перекачивать они могут до 1500 литров в час, но при этом поднимают воду на высоту до 6 метров, что в два раза меньше, чем у разделительных устройств. Но это не критично, поскольку наливные агрегаты функционируют в качестве внешних блоков и сплит-систем. Они выкачивают воду напрямую в канализацию, поэтому и подъём на большую высоту не нужен. Также не предусматривается установка датчиков и поплавков, поскольку накопительные ёмкости небольшие.
3. Встраиваемые помпы. Такие устройства являются неотъемлемым атрибутом различных сплит-систем, канальных и кассетных кондиционеров. Их производительность не превышает 170 литров выкачанной жидкости за час работы, поэтому они способны полностью обеспечить нормальное функционирование устройства. Но бывают случаи, когда для дренажной помпы такого типа понадобится установка дополнительного насоса. В основном это нужно при монтаже в экстремальных условиях.
4. Перистальтические. Такой дренажный насос для кондиционера устанавливается при необходимости поднять жидкость более чем на 15 метров в высоту. Но это кардинально сказывается на производительности, поскольку выкачать он может до 10 литров за час работы. Есть исключения, когда мощность в перистальтических насосах в несколько раз больше, чем в обычных моделях, однако и цена таких устройств будет выше.

Принцип действия помпы

Практически все известные производители кондиционеров монтируют в свою продукцию дренажные или другие виды насосов. Их технические характеристики после выхода с завода на продажу уже отвечают всем необходимым параметрам и характеристикам, которые нужны для установки в определённых условиях. Дополнительные насосы могут понадобиться только в некоторых случаях, когда условия не позволяют справляться стандартной конфигурации, например, с сильной влажностью воздуха. Тогда дренажные насосы могут сильно помочь.

В более бюджетных моделях дренажные помпы не предусмотрены, поэтому докупать их придётся самостоятельно.

Функция дренажной помпы в быстром и эффективном удалении жидкости. Особо необходимо это в случаях, когда дренажный путь имеет существенную длину при больших перепадах высот, а также для того, чтобы жидкость долго не застаивалась в системе кондиционирования.

Принцип работы не является сложным и может отличаться в зависимости от типа и конкретной модели.

Классическое устройство имеет такие комплектующие:

помпа;
трубка для отвода жидкости;
ёмкость;
поплавки, которые фиксирует запредельный уровень воды и, соответственно, реагирует включением помпы.

По мере наполнения ёмкости водой поплавок поднимается и фиксирует уровень. Тогда прибор и включается, после чего вода начинает откачиваться. Устройство выключается в тот момент, когда получает повторный сигнал от датчика о минимальном уровне жидкости в системе.

Иногда для этих целей устанавливают другой тип датчиков, а именно теплочувствительные. Они реагируют на влагу и включают прибор так же, как и чувствуют высыхание воды в ёмкости и дают сигнал на прекращение работы.

Необходимость установки

Многие пользователи кондиционеров могут засомневаться в необходимости такой помпы вообще, так как стандартные кондиционирующие устройства оснащены трубкой для выведения конденсата наружу. Однако такой способ избавления от лишней жидкости имеет свои негативные стороны:

Наличие постоянно стекающей воды в жаркую пору. Это может приносить неприятности как самому владельцу устройства, поскольку загрязняет фасад, портит облицовку дома, стекает на отмостку и пр., так и его соседям снизу, если таковые имеются.
Загрязнение окружающей среды.
Невозможность пользования кондиционером зимой в режиме охлаждения, так как дренажный шланг может замерзнуть.

Кроме того, существует и ряд других причин, не позволяющих пользоваться традиционным способом дренажа сплит-системы.

Даже в том случае, если кондиционирующее устройство уже укомплектовано дренажной помпой, в помещении может просто не быть необходимых условий для монтажа правильного отвода конденсата. Это случается, если емкость для сбора жидкости категорически не вписывается в интерьер помещения, а к канализационной системе вести отвод невыгодно из-за большого расстояния. В этом случае также рекомендуется приобретение дренажного насоса.

С этим читают

Особенности и характеристики

Помпы для кондиционеров подбираются по мощности. Следует отталкиваться от скорости образования конденсата, приобретая насос быстрее – это исключит вероятность переливов в накопительной емкости и сделает комплекс полностью автономным

Также обратите внимание на следующий параметр:

Максимальный подъем воды: при составлении плана установки компонента климатической техники надо просчитать длину и высоту трубопровода. Наливные конструкции редко используются для вывода жидкости на дальние расстоянии, а потому способны поднимать ее всего на 3-6 метров. Перистальтические помпы отличаются высокими мощностями – 15 м для них не предел.

Как установить конструкцию?

Перед установкой необходимо убедиться, что помпа имеет нужную производительность. Для этого необходимо рассчитать показатель фактической производительности, который должен быть выше количества выделяемого конденсата. Все данные можно найти в документах к оборудованию. Установить помпы очень просто. Желательно, чтобы это делал квалифицированный мастер. Ф

Касаемо передвижения жидкости по дренажной системе, она может течь без принуждения только при обеспечении определенных условий. Для этого должен быть соблюден постоянный угол наклона всей проложенной трассы. Это самый важный момент при установке внутреннего блока. Если монтаж и ремонт выполняются за один раз, необходимо установить возле внешней стороны стены. Это связано с тем, что конденсат выходит наружу и не каждому хочется видеть довольно габаритную конструкцию на стенах помещения. Когда монтаж делается не в один этап, а в несколько, дренаж можно скрыть в стене при нужном наклоне. Это актуально в том случае, когда отсутствуют преграды в виде дверных проемов и других элементов помещения. Не всегда удается обеспечить нужный наклон, поэтому используются помпы. Они позволяют обеспечить правильное выведение конденсата. Подробный процесс установки описан в инструкции. Каждый производитель вносит свои коррективы в строение конструкции, поэтому и используются определенные принципы установки. К основным действиям можно отнести:

каждый тип помпы дожжен монтироваться горизонтально;
проложенные трубы не должны иметь отверстий, чтобы исключить протечку воздуха;
необходимо использовать трубы правильного диаметра;
часть трассы должна быть установлена горизонтально, соблюдается наклон в сторону вытекания жидкости;
чтобы исключить перегревание системы, необходимо установить теплоотводящие элементы.

Установленная помпа для кондиционера

Недостатки устройства

У помпы есть некоторые недостатки, которые проявляются в виде существенных проблем.

Каждая конструкция имеет электропривод, обеспечивающий работу насоса. В некоторых моделях он может вызвать шум, который приемлем не для каждого.
При установке дренажной системы необходим свободный доступ. В ней собирается вода с теплообменника и пыль, что способствует размножению бактерий. Это может стать причиной поломки системы, так как происходит засорение дренажного патрубка.

Часто применяют помпу наливного типа, которая позволяет избежать штробления стен и установление технического люка. А также устанавливаемый насос может быть проточного типа, спрятанный в декоративной коробке, в которую прокладываются трубы для выведения жидкости. Установка дренажной помпы для кондиционера выполняется разными способами. Однако, есть случаи, когда она не нужна. Это возможно в тех ситуациях, когда правильно расположена тренажная трубка и наклонный угол. Конденсат при таких условиях стекает самостоятельно, и помпа будет не нужна. Достичь таких показателей очень сложно, поэтому системы пользуются повышенным спросом.

Устанавливать конструкцию должен человек, который в этом разбирается, так как должны быть соблюдены определенные условия. Помпа для кондиционера является отличным решением для правильного выведения конденсата и отсутствия проблем в работе кондиционера. Именно поэтому такое устройство является обязательным элементом в составе сплит-системы.

Это интересно: Как отрегулировать терморегулятор (термостат) в холодильнике?

Принцип работы и устройство дренажной помпы

Основные элементы помпы:

двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока,
рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки,
приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.

Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:

низкий уровень шума и вибрации,
компактные размеры, позволяющие скрытый способ установки,
удобство подключения и демонтажа,
минимальное техническое обслуживание,
высокая надежность и долговечность.

Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.

Схема работы помпы

Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.

Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.

Основные виды помп и их характеристики

На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.

Раздельного типа

Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.

Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.

Наливная

Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.

Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.

Встраиваемая

Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.

Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.

Перистальтическая

Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.

Производительность такого оборудования редко превышает 10 л/час.

Помпа для кондиционера наливная

Помпа раздельного типа

Перистальтическая

Конструкция системы удаления конденсата

Дренажный узел состоит из трех частей, а именно:

Поддона, аккумулирующего стекающий с охлаждающего контура конденсат.
Напорного оборудования – компрессора, – который перекачивает конденсат из поддона за пределы корпуса кондиционера, на улицу.
Трассы для перекачки конденсата – трубопровода, давление в котором генерирует компрессор.

При этом первая и последняя часть системы явно вторичны. На работоспособность и функциональность подобной конструкции влияет только помпа для кондиционера, являющаяся обычным насосом центробежного или вибрационного типа.

Сама помпа состоит из следующих частей:

Силового агрегата – электромотора или штока, совершающего под действием электромагнита возвратно-поступательные перемещения.
Рабочей зоны – участка в корпусе, где генерируется зона разрежения и зона нагнетания давления.
Всасывающего и напорного патрубков – литых отводов, обустроенных в корпусе напротив зоны разрежения и нагнетания потока.
Простейшего датчика, включающего помпу при переполнении поддона и отключающего после осушения емкости накопителя.

Разумеется, к такому насосу предъявляют ряд требований. Во-первых, он должен быть компактным, во-вторых, по возможности бесшумным. И, в-третьих, компрессор должен быть достаточно производительным. Ведь трасы системы удаления конденсата могут быть очень разветвленными – в некоторых случаях жидкость из поддона приходится транспортировать на несколько десятков метров, преодолевая перепады высот, обратные уклоны и вертикальные участки.

Кроме того, рабочая камера такой помпы должна легко чиститься от возможных загрязнений.

Типовые разновидности дренажных помп для кондиционеров

Штатная помпа для удаления конденсата есть далеко не во всяком кондиционере. При этом даже в случае наличия насоса мощности типового устройства, рассчитанного на усредненные условия эксплуатации, бывает недостаточно для обслуживания чрезмерно сложных трасс удаления жидкости. Поэтому дренажные компрессоры продают не только в сборе с кондиционером, но и отдельно, в качестве самостоятельного агрегата.

На сегодняшний день в открытой продаже имеются следующие разновидности напорного оборудования:

Помпа раздельного типа.Такой насос придется купить в случае потребности смонтировать напорное оборудование не только в поддоне, но и непосредственно в теле трубопровода-трассы. Раздельные помпы имеют собственный резервуар для накопления жидкости, поэтому они не только откачивают скопившийся конденсат, но и увеличивают давление в системе, укомплектованной штатным напорным оборудованием недостаточной мощности. При этом раздельный насос может откачивать воду из поддона даже с двухметрового расстояния, посредством особого заборного шланга, а напор такого компрессора равен 3-14 метрам, зависимости от мощности силовой части установки. Производительность раздельных насосов колеблется в пределах от 8 до 60 литров в час.
Помпа для кондиционера наливная.Это более производительное и мощное устройство. Наливная помпа может перекачать до 1500 литров в час, а ее минимальная производительность равна 80 л/час. Однако генерируемый таким насосом напор не превышает 3-4 метров. Поэтому с помощью подобных компрессоров можно обеспечить отвод конденсата только по преимущественно горизонтальным трассам, сбрасывающим воду в канализацию. При этом накопительные помпы поставляются в паре с достаточно объемными поддонами или собственными крупногабаритными емкостями для сбора конденсата.
Насос встраиваемый. Такое оборудование используется в роли штатной дренажной помпы. Компрессоры этого типа перекачивают не более 150-170 литров конденсата в час. Словом, подобные помпы работают только на стандартных условиях, слегка усиливая естественное течение жидкости в дренажном канале. Впрочем, такое оборудование можно использовать и в качестве дешевого дополнительного насоса, перекачивающего жидкость из промежуточного резервуара в гравитационный сливной канал.
Перистальтическая помпа. Такое оборудование работает с производительностью не более 10 литров в час. Но напор у такого насоса – максимальный – от 15 метров. Поэтому перистальтические помпы монтируют лишь на самых сложных участках трассы отвода конденсата, для обслуживания вертикального трубопровода с большим перепадом высот.

Словом, современные производители напорного оборудования готовы удовлетворить все потребности владельцев даже самых мощных кондиционеров с по-настоящему громадными испарителями.

4 Монтажные работы

Это и является одним из основных ограничений для установки внутреннего блока в помещении. Решается такая проблема следующими способами:

устанавливая кондиционер, трубку, по которой будет удаляться жидкость, можно аккуратно скрыть ее в стене, расположив под нужным углом, при этом такой вариант возможен, если на всём пути нет никаких препятствий, наподобие дверных проёмов и т. п. ;
при монтаже необходимо размещать устройство в непосредственной близости от наружной стены, поскольку конденсат должен выходить на улицу.

Основным преимуществом является возможность установки кондиционера на необходимое место, согласно дизайнерской задумке.

Кроме явных преимуществ, есть и специфические недостатки в такой схеме:

устанавливая помпу, нужно обеспечить полный доступ к ней, поскольку загрязнённая вода со временем приведёт к засорению трубок, что выведет из строя всю систему;
любая помпа оборудована электроприводом, который выдаёт определённые шумы, что может создавать некоторый дискомфорт для пользователей во время работы.

Накопительный бак с поплавком (датчиком уровня) можно установить в любом месте по всей длине дренажной трассы. К примеру, в корпусе кондиционера или сливной ванне. Но всё зависит непосредственно от вида кондиционера.

Установить систему можно в любом месте. Единственное, что нужно соблюдать, это уровень расположения кондиционера, помпы и дренажной ванны. Эта информация указана в инструкции к определённому прибору.

Сама помпа устанавливается в любом подходящем месте, к примеру, в дренажной трубе, корпусе кондиционера или фальш-потолке. А вот ёмкость для сбора воды (бак) нужно монтировать строго в горизонтальном положении, хорошо его закрепив с помощью кронштейнов и анкерных болтов.

Все электрические элементы крепятся согласно схеме, представленной в технической документации. Их сечение также должно соответствовать предложенным требованиям от производителя. Любые горизонтальные комплектующие, наподобие труб для отвода воды, нужно устанавливать под рекомендуемым углом наклона для оптимизации работы.

Инструкция по монтажу

Рассмотрим подключение комплекта оборудования BalluSilense, ко внутреннему блоку бытовой сплит-системы. Сразу нужно оговориться, что устанавливать это устройство будем в короб с фреоновой магистралью, а не в сам испарительный модуль. Установка помпы для кондиционера в пространство короба не потребует специального инструмента и серьезных знаний, поэтому ее сможет выполнить любой домашний мастер.

Комплект оборудования состоит из датчика уровня жидкости, насоса, трубок и кабеля подключения насоса к датчику. Подсоедините датчик к выходу дренажной магистрали из испарительного модуля при помощи идущего в комплекте переходника.
Подключите к датчику вентиляционную трубку.
Подсоедините к датчику уровня трубку вывода конденсата и ее держатель, которые идут в комплекте.
Закрепите датчик в любом свободном месте короба при помощи штатного крепления, выполненного на основе самоклеющейся платформы с хомутом.
Установите в вертикальную часть короба с фреоновой магистралью насос, закрепив его штатными стяжками.
Обрежьте трубку до уровня установки насоса.
Подсоедините к нему, соблюдая направление всасывания, трубку, идущую от датчика уровня.
Подключите кабель в соответствующий коннектор, идущий от датчика уровня.
Подключите насос к электропитанию.
Закройте короб фреоновой трассы крышкой.

Таким нехитрым способом можно легко оснастить дренажной помпой практически любую сплит-систему настенного исполнения.
