Подача воды из колодца в дом: особенности, схема и этапы монтажа

Массажер

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

Какие трубы выбрать для водоснабжения дачи?

После того как все основные элементы установлены их необходимо соединить трубами. Для этой цели применялись полипропиленовые трубы. На мой взгляд, этот тип труб является компромиссом между стоимостью и сложностью монтажа. Вообще для водопровода на даче полипропиленовые трубы выигрывают по отношению к остальным видам труб благодаря следующим особенностям.

Если в них осталась вода на зиму, то вероятность их разрыва не большая, т.к. полипопилен достаточно пластичный материал.
Стоимость их и необходимой фурнитуры низка, по сравнению с другими видами труб.
Монтаж их очень прост.

Монтаж труб водопровода

Вот так выглядят трубы, установленные на свое место.

Теперь переходим в баню и паяем водопровод там.

После того как все трубы спаяны и все элементы водопровода соединены между собой. Можно установить смеситель на кухне, сифон в мойку, смонтировать смеситель для душа и провести канализацию.

Как обеспечить давление и напор в трубопроводе

При эксплуатации автономного водоснабжения нередко возникают проблемы с напором

Чтобы получить оптимальное давление, важно выполнить гидравлический расчет и реализовать его без отклонений. Это требуется для получения нужных показателей давления в разных точках трубопровода. Основные причины плохого напора включают в себя:

Основные причины плохого напора включают в себя:

Низкий уровень воды в колодце.
Высокий уровень.

При первом явлении оборудование нагнетает заданное давление, но со временем оно начинает падать. Во втором случае потребуется насос с такой мощностью, которая соответствует суточным расходам воды.

Для измерения давления используют манометры, которые покупаются отдельно и устанавливаются на входах труб в помещение. Также применяются счетчики воды.

Разновидности насосов для колодца

При подаче воды для загородного дома из колодца используются насосные агрегаты 2 типов:

Поверхностные. Предназначены для неглубоких источников. Максимальная высота подъема жидкости для всасывающих установок ограничивается 9 м.
Глубинные, или погружные. Способны поставлять в жилые помещения частных строений влагу из водоносных пластов, расположенных на глубине до 100 м.

Отдельный тип представлен . Их устанавливают на зеркале воды по аналогии с поплавками. К рабочим температурам таких устройств предъявляются ужесточенные требования. Внутреннее пространство колодезной шахты не вентилируется, поэтому использование данной разновидности помп считается нецелесообразным.

К температурному режиму эксплуатации всасывающих механизмов предъявляются особые требования. Величина минимального допустимого показателя составляет +40°С, что затрудняет применение поверхностных агрегатов в морозный период. Проблема решается установкой помпы в кессоне или подвальном помещении жилого отапливаемого строения. Необходимо придерживаться максимальной приближенности к источнику (не дальше 10 м).

Погружные насосы характеризуются повышенной мощностью, позволяющей поставлять воду из глубинных подземных пластов, расположенных до 100 м от поверхности. Для размещения расширительного бака рекомендуется выделить отдельное техническое помещение с обогревом в холодный период.

Из-а мощности агрегата устанавливать дополнительный насос не потребуется.

Производительности погружного агрегата достаточно для подъема жидкости к накопительной емкости, установленной на отапливаемом чердаке жилого дома.

Преимуществом использования данного типа силовых установок является возможность коллективного пользования источником при достаточном дебите колодезной шахты.

Мощность механизма позволяет не устанавливать отдельный насос для дальнейшего распределения воды по узлам разбора. Высокое давление в системе обеспечивает разводку между накопительной емкостью и точками потребления.

Универсальность колодезной организации водоснабжения проявляется возможностью использования скважинных помповых установок, отличающихся меньшим диаметром и большей длиной при прочих аналогичных характеристиках. Из-за большой стоимости их применение для подъема жидкости из колодца считается нецелесообразным.

Гидроаккумулятор

Это обязательный элемент системы водоснабжения, независимо от вида используемого насоса. Именно здесь устанавливают датчики и автоматику, управляющую включением и отключением насоса и поддерживающую требуемый уровень давления в системе. Если не будет накопительной емкости (гидроаккумулятора), то насос будет срабатывать при включении/отключении любого потребителя воды.

Но емкость гидроаккумулятора у них небольшая (20-50 л), поэтому сколь значимого резерва воды они не создают. Назначение такой емкости чисто функциональное – всасывающий насос работает только при наличии воды в заборном патрубке и в нем самом, а вода в емкости просто «поддерживает» его в рабочем состоянии. Но даже такой небольшой резерв уменьшает количество включений/выключений станции и исключает вероятность гидроударов в системе.

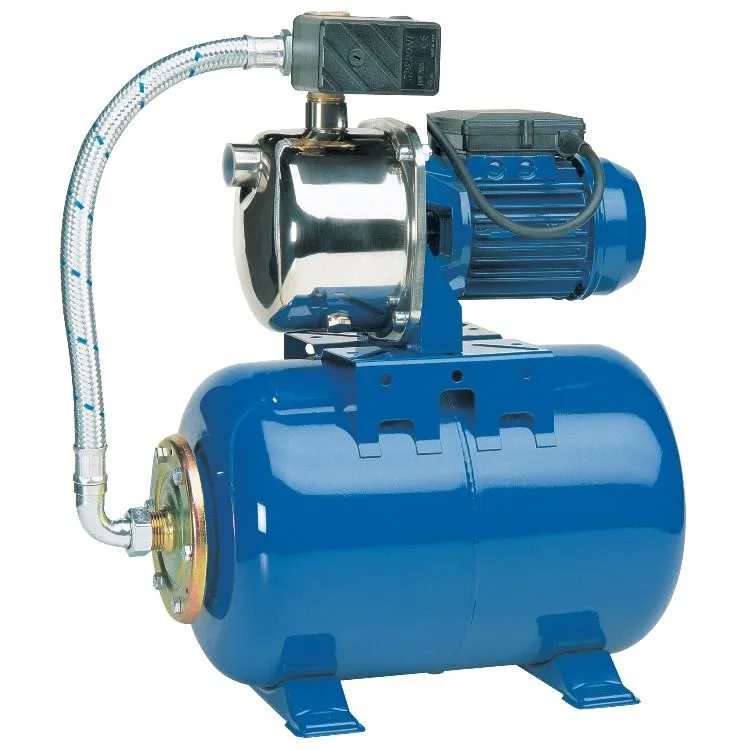

Насосная станция с автоматикой и гидроаккумулятором Источник home-help.com.ua

В схеме водоснабжения частного дома из колодца с погружным насосом используют гидроаккумуляторы большой емкости. Чем больше объем резервуара, тем реже срабатывает автоматика при уменьшении давления в системе, а учитывая, что для любого электродвигателя режим «старта» наиболее тяжелый, это положительно сказывает на сроке службы оборудования.

Выбирая модель гидроаккумулятора, учитывают объем потребления воды, который зависит от состава семьи. Кроме того, надо «привязать» его размеры и тип установки (вертикальный или горизонтальный) к особенностям помещения, внутренней разводке труб, плюс необходимо предусмотреть возможность его обслуживания.

Есть и такие модели гидроаккумуляторов, которые могут обеспечить стабильную работу системы водоснабжения дома на несколько семей Источник remkasam.ru

Делаем гидроизоляцию сооружения

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Виды летнего водопровода

Современные технологии предоставляют обширный выбор материалов и методов создания летнего водопровода. Вода на даче может подаваться при помощи постоянных (стационарных) коммуникаций или разборных (временных).

Переносной (временный) водопровод из полиэтиленовых труб

Сделать разборный водопровод на даче своими руками очень просто. Он вполне способен удовлетворить запросы её владельцев. Для такого варианта используются толстостенные трубы ПЭ (полиэтиленовые), соединяемые цанговым резьбовым фитингом.

Главное преимущество труб ПЭ – их низкая стоимость. Главный недостаток такой системы – дорогой соединительный фитинг. К тому же, герметичность соединений может нарушаться при любых сдвигах труб. Поэтому полиэтиленовые трубы на лето укладывают в неглубокие канавки, которые можно прикрыть подходящими досками. Для разводки водопровода в доме ПЕ труба неудобна и обычно там не применяется.

Стационарный водопровод из полипропиленовых труб

В отличие от разборного, неразборный водопровод собирается из ПП (полипропиленовых) труб, которые намертво спаиваются в единую систему при помощи специального паяльного инструмента. Полипропиленовые пластиковые трубы для водоснабжения на даче несколько дороже полиэтиленовых, но стоимость этого фитинга составляет очень малую долю всех затрат на создание трубопровода. Поскольку ПП водопровод является стационарной системой – для защиты от мороза его вкапывают в землю ниже уровня промерзания (не менее 30 см в глубину для эксплуатируемого в зимнее время водопровода на территории Подмосковья). При необходимости дополнительно утепляют пенопластом, ватой, полипреном, или любым другим подходящим утеплителем.

Шланговый поверхностный водопровод для полива

Когда владельцы приезжают на дачу достаточно редко, а летний водопровод используется преимущественно для полива растений – его роль может играть толстый садовый шланг, подключенный к любой удобной накопительной емкости – бочке, например, или напрямую к скважинному насосу. Шланг на катушке быстро раскатывается для использования, и так же легко сматывается после окончания работы.

Как обслуживать систему

Если все сделать правильно, водоснабжение будет работать практически без сбоев.

Чтобы обезопасить себя от отдельных поломок, потребуются следующие профилактические мероприятия:

Наблюдать за работой помпы, производя своевременные чистки и замену резиновых прокладок.
Периодически проверять качество воды в колодце. Если оно ухудшится, причина, скорее всего, в нарушении герметизации шахты. Чтобы исправить положение, проводят соответствующие ремонтные работы по уплотнению швов.
Контролировать рабочее давление, используя для этого манометр. Нормальные показатели для такой системы – 2,5 – 4 атм.
Время от времени чистить фильтр от скопившихся внутри них крупных частиц и примесей. Если этот момент упустить, проходимость трубопровода ухудшится, и насос станет работать с перегрузкой.

Как выбрать насос?

Схема прокладки водоснабжения от скважины и колодца очень похожа, поэтому в обоих случаях можно использовать погружной насос. Для неглубоких колодцев (до 10 м) можно приобрести поверхностные насосные устройства или насосные станции. В скважине такое приспособление используют при небольшом диаметре трубы.

Преимущества использования насосной станции:

Многофункциональность системы. Станция включает в себя насос, гидроаккумулятор и автоматику.
Хоть цена станции выше, чем у погружного насоса, вы сможете сэкономить, ведь вам не придётся приобретать гидробак.
Станцию можно использовать при невысоком уровне воды в колодце или при маленьком диаметре обсадной трубы скважины.

Недостатки насосной станции:

Ограничения по глубине. Для колодцев на даче глубиной более 10 м нужно выбрать другое оборудование.
Слишком сильный шум при работе.
Возможность попадания воздуха в систему при неправильном монтаже.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Подземный трубопровод

Схема внешнего трубопровода с системой подогрева трубы.

Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.

Итак, инструкция по прокладке труб от скважины к дому:

На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;

Производим земляные работы

На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;

Укладываем трубу на песчаную подушку.

Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;

Заводим трубу в кессон и соединяем ее с подъемной веткой.

Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;

Делаем ввод сквозь стену фундамента или цоколя.

Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.

Обсыпаем трубу и закапываем траншею.

В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.

В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.

Прокладка наружного трубопровода

Для ввода трубопровода в стенке колодца пробивается отверстие. Ввод стоит хорошо герметизировать после прокладки труб и полного окончания работ по их монтажу. К скважине ввод подключается через адаптер, приямок или кессон. Обычно место подключения должно располагаться не выше 1-1,5 м от уровня поверхности земли.

Дальше работы по монтажу труб водоснабжения ведут одинаково и для подключения к колодцу, и для скважины:

Прежде всего, необходимо отрыть траншею от колодца до стен дома. При этом траншею стоит заглубить на 40-50 см ниже уровня промерзания грунта. Примерную схему монтажа можно найти в сети.
Проводка труб выполняется так, чтобы на каждый метр длины превышение составляло 15 см. Поэтому траншею роют с уклоном. Это обеспечит необходимый уклон в сторону водозаборного сооружения.
После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется.
Затем укладываются и соединяются все участки трубопровода.
После труб в траншею укладывают кабель от насоса.

Перед закапыванием траншеи нужно провести испытание системы под давлением, в 1,5 раза превышающим рабочее.
Если система нормально функционирует, водопровод можно закапывать. Сначала насыпают песка на высоту 10 см. Песок вокруг труб не стоит слишком сильно трамбовать, чтобы их не повредить. В завершение траншея засыпается грунтом.

Если ваша дача или загородный дом находится в суровых климатических условиях, то укладку труб от скважины или колодца проводят несколько по-другому. Такой вариант можно использовать и в средних широтах, если вы решили устроить ввод выше уровня промерзания грунта. Монтаж наружных труб водоснабжения ведут в таком порядке:

Траншею роют на глубину 60 см.
Её дно засыпают слоем керамзита, шлака или пенопластовой крошки высотой 150-200 мм. Утеплитель трамбуют.
Трубы обязательно утепляются. Для этого вокруг них наматывается специальный утеплитель и фиксируется гофрированным кожухом. Также неплохим вариантом утепления труб является использование греющего кабеля. Его укладывают в траншею вместе с трубами.
Затем трубы засыпаются тем же утеплителем сверху на высоту до 200 мм, он слегка трамбуется.
Дальше схема работ аналогична предыдущему методу укладки. Система проверяется, траншея засыпается.

Преимущества водоснабжения из колодца

К достоинствам системы специалисты относят:

простую установку – не требуется помощь строителей и гидрологов;
минимум затрат – обустройство требует в 2-3 раза меньше финансов, чем бурение скважины;
доступ к воде даже при отсутствии электричества;
меньшее количество железа и других примесей, присутствующих в скважинной воде;
возможность очищения от ила и песка собственными руками;
применение недорого оборудования для выкачивания воды.

Из недостатков этой системы можно выделить то, что при глубине до 10 м часто уровень воды скачет, и в засушливое время она может уйти так далеко, что водопровод будет работать очень плохо.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Подготовка летнего водопровода к зиме

Замерзание воды во время зимних морозов способно разорвать даже металлическую трубу. Поэтому летний дачный водопровод обычно разбирают, чистят, моют, просушивают и убирают на хранение в сарай или хозблок. Исключение составляет спаянный водопровод из полипропиленовых труб, уложенных ниже границы промерзания поверхности.

Трубы для стационарного водопровода должны укладываться по указанной ниже схеме, и обязательно изолированы от воды водонепроницаемым материалом. Выравнивающий слой под трубой должен быть не менее 50 мм и тщательно утрамбован, чтобы не допустить проседания. После укладки трубы её засыпают песком или гравием на 2-3 см от дна траншеи, включая выравнивающий слой. Общая высота траншеи (обозначена Н на схеме) должна быть не менее 0,5 метра.

Схема укладки труб водопровода для защиты от замерзания

Материалы и комплектующие для монтажа

Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.

Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

оголовок или скважинный адаптер;
подвесной трос диаметром 3 мм;
сам насос, оборудованный обратным клапаном;
гидроаккумулятор емкостью 25—100 л;
реле давления типа РДМ-5 и «сухого» хода;
фильтр грубой очистки и грязевик;
манометр;
шаровые краны, фитинги;
электрический кабель и автоматические выключатели номиналом 16 А.

Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:

Как собрать временную магистраль из пластиковых труб?

При обустройстве временного водопровода соединение с помощью сварки или склеивания исключено, что предотвращает возможность демонтажа перед зимним застоем. Для его сооружения применяют полимерные комбинированные фитинги с резьбой из металла.

Применят все виды ПП труб. Материал под маркой PN-10 хорошо служит для участков с холодной водой. Внутреннюю разводку от греющего воду устройства до точек водозабора производят с применением труб PN-20, можно PN-25. Соединительные и угловые детали подбирают по номенклатуре труб. Для многократного демонтажа водопроводной магистрали от колодца служит полимерная муфта с оцинкованной накидной гайкой. Дополнительно потребуются комплекты для размещения точек полива с приспособлениями для фиксации шланга. Сливное устройство для временной установки не потребуется.

Допустимые схемы подачи воды

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

используется погружной насос или поверхностный;
прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца. Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время. Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

избавляет владельца участка от необходимости копки траншеи;
позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

потребуется обустройство бетонных опор;
водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
уменьшенное электропотребление.

Слабые стороны:

электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
врезка в колодезную стенку должно быть тщательно герметизировано.

Выбор способа подачи воды в дом

Для подъема воды из колодца и подачи в трубопровод можно использовать:

насос погружной;
насос поверхностный эжекторный;
насосную станцию.

Какой насос предпочесть

Характеристики погружных насосов:

высота подъема воды — до 80 м;
глубина погружения — до 50 м;
производительность — до 110 л/мин;
мощность — до 1000 Вт.

Недостаток глубинных помп — сложность ремонта и обслуживания.

Поверхностный насос.

Характеристики поверхностных насосов:

высота подъема — до 60 м;
глубина всасывания — до 9 м со встроенным эжектором, до 30 м с выносным;
производительность — до 400 л/мин;
мощность — до 2350 Вт.

Недостатки поверхностного насоса — шум в доме. При выборе помпы по мощности надо учесть, что от этого параметра больше зависит расход электроэнергии, а не производительность.

Преимущества насосных станций

Насосная станция — агрегат, объединяющий насос, гидроаккумулятор, манометр, реле давления (иногда и реле сухого хода). В систему придется добавить только фильтры и счетчики.
