Делаем плитный фундамент для дома своими руками. Пошаговая инструкция
Чтобы выполнить плитный фундамент своими руками, в первую очередь необходимо продумать план дома, поскольку заливать основание придется под всю его площадь, включая мелкие пристройки. После нанесения разметки действуют по инструкции:
- Выкапывают яму на определенную глубину (зависит от этажности дома).
- Трамбуют грунт. Если земля изначально жесткая, трамбовка не требуется. Лучше всего выполнять трамбовку с использованием тяжелой спецтехники.
- Засыпают песок или мелкий гравий, после чего снова выполняют трамбовку. Если нет спецтехники, песок можно залить водой, и он утрамбуется за несколько дней под своим весом.
- Прокладка дорнита (геотекстиль). Его укладывают для защиты бетонного основания с нижней стороны от воздействия влаги.
- Бетонная подушка. Обычно ее толщина составляет примерно 5 см. Делают, чтобы выровнять поверхность для выполнения следующих работ.
- Укладка битумных холстов для гидроизоляции. В строительных магазинах продаются рулонные битумные холсты, и укладывать их можно очень быстро. Дополнительного закрепления не требуется, достаточно просто застелить всю поверхность.
- Сборка армирующего каркаса. Можно выполнить из старых труб или арматуры. Но также можно купить специальные армирующие сетки в уже готовом варианте
- Заливка бетонной смеси.
Делаем плитный фундамент для дома. Пошаговая инструкция
Порядок расчета фундамента
Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.
Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.
- По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
- Ее высота может колебаться в размерах от 15 до 60 сантиметров, и будет зависеть это от глубины промерзания почвы на данном земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые тут преобладают, и наличие подземных вод;
- Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
- Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
- Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
- Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

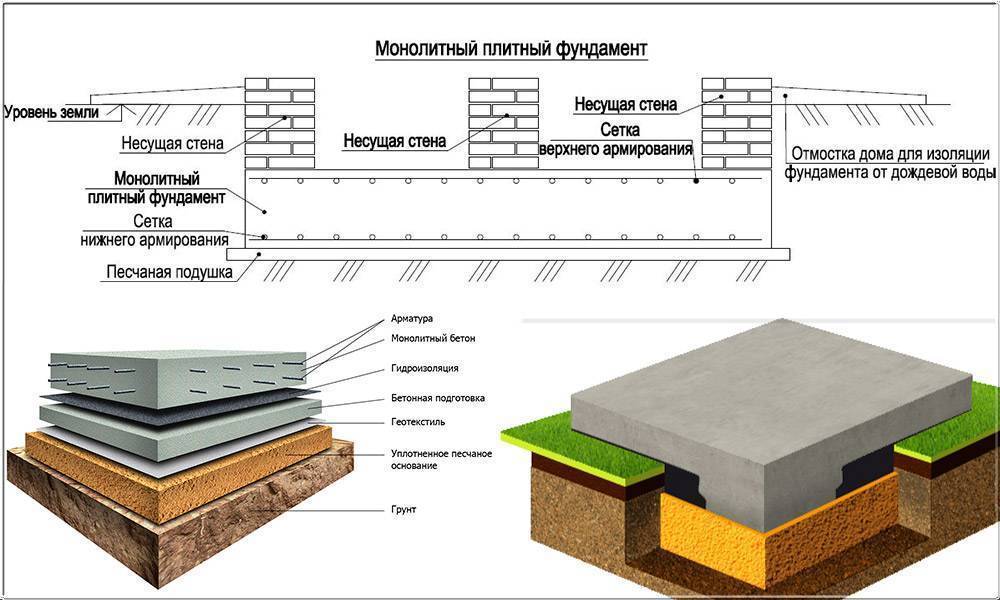

Устройство монолитной плиты в разрезе
Разберем как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250), на подготовку класса B7,5. Толщину плиты возьмем 25 см.
- Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
- Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
- Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
- Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
- Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
- Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³
- Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²
- Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.
Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для болея тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса толщину необходимо брать 25-30 см. Для легких сооружений, например гаражей, беседок достаточно брать толщину плиты фундамента в 10-15 сантиметров.
Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя (объемное).

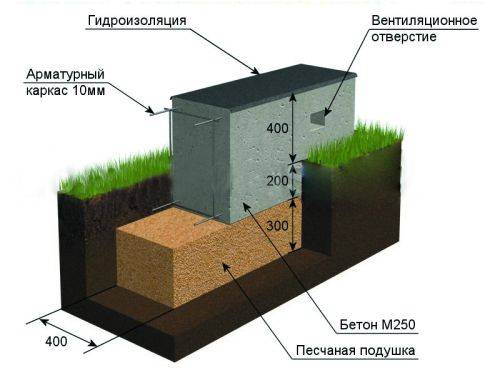

Пошаговая технология строительства монолитного ленточного фундамента для дома из газобетона
Строительство ленточного фундамента начинается с отрывки траншеи. В моем случае это было очень проблематично. Участок настолько узкий, что даже некуда было складировать вынутый из траншеи грунт. Его оказалось настолько много, что вся свободная площадь участка оказалась заваленной. Часть грунта даже пришлось складировать внутри фундамента. Впоследствии грунт постепенно расходовался на обратную засыпку каждого яруса.
Вопреки массовому заблуждению, монолитный железобетонный ленточный фундамент можно возвести, не заливая весь объем за один прием.
Я бетонировал конструкцию ярусами по 300 мм высотой. Иногда даже приходилось разрывать ярус, так как целиком за один день залить его было сложно. В этом тоже нет ничего страшного для будущего фундамента. Просто технологический разрыв необходимо делать под наклоном, связывая две «захватки» дополнительными отрезками арматуры. Такая технология позволила мне существенно сэкономить средства на опалубке, сделав ее переставной.
Итак, первым шагом я выровнял дно траншеи песком, обеспечив горизонтальность. Для уплотнения песка, его достаточно тщательно пролить водой. Песчаная подушка одновременно дополнительно снижает давление фундамента на основание. Верх ее должен находиться ниже глубины промерзания грунта.
Выровняв дно, я установил опалубку для первого яруса. Ширина его должна быть равна ширине подошвы фундамента, то есть в моем случае – 500 мм. Щиты необходимо крепить тщательно, так как бетонная смесь обладает большой массой и может разрушить опалубку.
После установки щитов необходимо связать армокаркас для первого яруса. Арматуру в углах фундамента не допускается соединять крест-накрест. Необходимо изгибать ее, а стыки стержней делать на прямолиненйных участках.
Обязательно предусматривается установка поперечных стержней, которые будут связывать нижний и верхний поясы армирования, а также обеспечат надежную связь ярусов между собой. Приготовление бетонной смеси я производил при помощи бетоносмесителя.
После заливки первого яруса и начального твердения бетона (4-5 суток), можно производить распалубливание и установку щитов для следующего яруса. Пошагово, ярус за ярусом, я и залил конструкцию на всю проектную высоту. Одновременно я производил засыпку траншей грунтом и песком.
В местах прохода инженерных коммуникаций (трубопроводов, кабелей) в ярусах я оставлял технологические проемы, в которые сразу и закладывал трубы. Края проемов необходимо дополнительно усиливать арматурой.
После установки опалубки для самого верхнего яруса, я изготовил арматурный пояс. Именно в самой нижней и в самой верхней точке сечения фундамента возможно возникновение больших растягивающих усилий, поэтому в средних ярусах необходима только конструктивная арматура, которую я изготовил из композита.
Стержни должны устанавливаться с таким расчетом, чтобы при бетонировании ее полностью закрывал защитный слой смеси толщиной не менее 25 мм. Это обеспечит надежное сцепление арматуры с бетоном и предотвратит ее коррозию, если материал будет эксплуатироваться в условиях повышенной влажности.
Верхнюю кромку фундамента, если она получилась неровной, можно выровнять строительным цементно-песчаным раствором.
Технические характеристики монолитной плиты
Плитный фундамент представляет собой сплошной монолит под всем зданием, площадь которого или соответствует его размерам по осям, или увеличена на толщину облицовки цоколя или стен, если они возводятся непосредственно на плите.
- Большая площадь опоры делает такой фундамент наиболее устойчивым – во всяком случае, при строительстве на ровной местности, не имеющей проблем с сейсмической стабильностью. Тем не менее, плита под дом из газобетона, как и любой другой фундамент, должна быть грамотно спроектирована.
- Этот процесс заключается в составлении схемы воздействия и расчёте нагрузок, способных повлечь крен или излом основания. Суммарные нагрузки и берутся за основу при определении толщины плиты фундамента.
- Так как плита ещё и армируется, нужно не только просчитать внешние габариты монолита, но и составить схему его каркаса. Армирование может быть как равномерно распределённым, так и усиленным локально в местах наибольших нагрузок — тут уже всё зависит от габаритов и конфигурации здания и конкретных условий строительства.
Рекомендуем к прочтению
Характеристика домов из газобетона. Разновидности домов. Проекты домов из газобетона 9х9. Одноэтажного. С цоколем. С мансардой. С мансардой и цоколем и многое другое
Подробнее
- В основном локализация армирования фундаментной плиты под дом из газобетона осуществляется при проектировании плиты с направленными вниз ребрами. Это даёт возможность уменьшить толщину горизонтальной части – а значит, и снизить расход бетона. Но получить такую экономию даст возможность только профессиональный подход к проектированию.
- При беспроектном строительстве приходится всё делать с запасом прочности, поэтому чаще всего застройщики формируют обычную плоскую плиту с равномерно распределённым армированием. Толщина плиты под дом из газобетона будет зависеть от его габаритов и этажности, именно эти нагрузки и составляют общий вес здания. Так как локальных усилений в такой плите нет, её общий каркас должен максимально обеспечивать плите сопротивление продавливанию.
- Лучше распределять нагрузки и сохранять устойчивость при естественных подвижках грунта, помогает жёсткий подстилающий слой — бетонная подготовка. Это плита толщиной 7-10 мм из низкомарочного бетона, которая является основанием для устройства наплавной гидроизоляции и защищает её от повреждений.
- В масштабном строительстве подбетонка — обязательный элемент подготовки основания к заливке фундамента. При строительстве малоэтажных зданий допускается заменять её профилированной гидроизоляционной мембраной, достаточно прочной, чтобы обойтись без защиты. Её можно укладывать непосредственно на утрамбованный песчаный слой. Защитный ковёр набирается из укладываемых внахлёст полотен, проклеиваемых в швах специальной лентой, и получается вполне герметичным.
Фундамент плита под дом из газобетона, если в нём не предусмотрен цокольный этаж, строится в незаглублённом варианте. То есть, в грунт закладываются только подстилающие слои, а сама плита находится на поверхности. Надёжность плитного основания от этого нисколько не страдает – даже наоборот, ему не приходится противостоять воздействию боковых сил пучения. Снизу от них плита защищена насыпным непучинистым грунтом, а иногда ещё и слоем теплоизоляционного материала – экструдированного пенополистирола.
Вот основные технические характеристики плиты под одноэтажный дом из газобетона:
- Грунт – любой, в том числе просадочный.
- Рельеф – ровный. Если уклон, то незначительный. При больших перепадах плиту пришлось бы заливать в ступенчатом варианте, а это технически сложно и дорого.
- Толщина стен – любая.
- Класс применяемого бетона по прочности – В22,5.
- Марка бетона для плитного фундамента по водопроницаемости — W6.
- Марка пластичности П4.
- Минимальная толщина плоской плиты для дома 300 мм.
- Арматурный каркас – объёмный, из стержней AIII d-12 с шагом 200х200 мм.
- Гидроизоляция – в зависимости от наличия подбетонки (наплавная или мембранная).
Применяют ли плитный фундамент для дома из газобетона
Чаще всего, если речь идет о малоэтажном строительстве частного жилого дома, то можно встретить монолитный фундамент из газобетона. В качестве основы применяется монолитная плита. Это вызвано характеристиками газобетона как материала. По сравнению с другими видами бетона газобетон обладает наименьшей упругостью. И это налагает определенные нюансы в ходе его использования.
Как и у всякого материала, у газобетона есть плюсы и минусы. Говоря о достоинствах, стоит выделить его особую устойчивость на пучинистых почвах. Он практически не выдавливается из грунта при морозах. То же можно сказать и о подвижных грунтах – газобетонная плита будет противостоять смещению.
Также стоит упомянуть небольшой вес конструкции и то, что в ходе возведения не доведется перемещать блоки и иные тяжести. Фундаментная плита под дом из газобетона позволяет равномерно распределить нагрузку строения по всей площади. И наконец, влага из почвы не доберется до стен дома через фундамент при условии ситуационных гидроизоляционных работ.
Таким образом, газобетонный фундамент позволяет не проводить лишнее заглубление при низком уровне промерзания почв. А это уже экономия на материалах и трудовых затратах, ведь в других случаях довелось бы значительно заглублять фундамент.
Газобетонная плита не позволяет возводить строение на пересеченной местности так, как это происходит при ступенчатом фундаменте, и пришлось бы обустраивать цокольный этаж. Этот тип фундаментов идеально подходит для насыпных почв, и в период морозов он будет просто подниматься и опускаться вместе со строением.
Одноэтажный или двухэтажный частный жилой дом требует, как правило, установки плиты толщиной 20-30 см. Для хозпостроек обычно выбирают плиты меньшей толщины – от 10 см. Фундамент может быть монолитным, но часто речь идет и о строительстве фундамента из плит размером 10х10.
Недостатки плитного фундамента
Плита под фундамент из газобетона также имеет свои недостатки. И необходимо не закрывать на них глаза, а постараться нивелировать. Речь идет, например, о высокой степени влагопоглощения, которую нивелируют проведением гидроизоляционных работ. Также монолитная плита из газобетона, к сожалению, известна своей хрупкостью.
Из-за этого при проведении расчетов и проектировании необходимо учитывать полную предполагаемую нагрузку на фундамент. Речь идет даже о предполагаемом снежном покрове на кровле в зимний период, весе мебели и находящихся в помещениях людей. Если в планах – строительство еще одного этажа или обустройство мансарды – все это необходимо заложить в расчетах еще на стадии проектирования.
Как уже отмечалось выше, плиту лучше не использовать для участков с выраженным рельефом, из-за этого придется сооружать цокольный этаж, что повлечет за собой дополнительные траты. В то же время, при строительстве цоколя или подвала будут свои сложности.
И еще кое-что – необходимо понимать, что фундамент из газобетона – не самый экономичный вариант и не самый дешевый
Если в приоритете цена, то лучше обратить внимание на столбчатый фундамент. И в то же время, фундамент, оснащенный плитой из газобетона, многими специалистами считается чуть ли не идеальным вариантом при строительстве домов из газоблоков
С чего начинается фундамент: грунтовые работы
Возведение фундамента начинается с земляных работ. Необходимо выкопать яму-траншею по периметру будущего строения и под его будущими капитальными перегородками. Глубина ямы определяется глубиной залегания фундамента. Если вы планируете возводить тяжёлые кирпичные стены, необходимо надёжное фундаментное основание, опирающееся на непромерзающий слой почвы. Вот некоторые данные из строительных нормативов:
- глубина промерзания грунта в Иркутске — 2 м;
- в Москве – 1,35 м;
- в Сочи – 0,5 м.
В расчетах глубины траншеи надо учесть, что под фундамент укладывается песчаная подушка толщиной 10-20 см. То есть глубина траншеи под фундамент в Сочи должна быть 0,7-0,8 м, а в Иркутске – 2,2-2,3 м.
На глубину промерзания влияет состав грунта. Песчаные почвы промерзают слабо, вода быстро просачивается сквозь песчаник и не задерживается. Поэтому глубина промерзания редко превышает 1 м.
Глинистые грунты воду не пропускают и накапливают. Поэтому на глинистых почвах глубина промерзания больше, фундамент дома надо опускать глубже.
Глинистые почвы называют сильнопучинистыми. С наступлением морозов они поднимаются вверх (влага превращается в лёд, увеличивается в объёме, и поднимает, «вспучивает» уровень земли).
На заглубленный ниже уровня промерзания фундамент воздействует значительное боковое выталкивание. Дом может подняться вверх, если стены недостаточно тяжёлые. Поэтому на глубоком фундаменте возводят тяжёлые кирпичные или бетонные стены.
Ширина фундаментного основания должна быть больше, чем ширина стен. Например, для кирпичного строения, у которого толщина стен составляет 510 мм (два кирпича), ширина фундамента должна быть 600 мм (больше на 100-120 мм).
В завершении грунтовых работ делаем песчаную подушку. Для этого насыпаем в траншею песок толщиной 10 см (если почвы песчаные) или 20 см (если это суглинки).
Далее, если песок сухой, проливаем его водой и трамбуем. Если влажный – только трамбуем (притаптываем ногами, придавливаем чем-то тяжёлым). Песок выравнивается под уровень. Песок для подушки должен быть крупной фракции, он даёт минимальную усадку.
Сооружаем основание: монолит или блоки?
Для дальнейшего сооружения ленточного фундамента необходимо определиться, будет он монолитный или блочный.
Особенности блочного (сборного) фундамента:
Собирается из готовых бетонных блоков (ФСБ), которые необходимо уложить в траншею с помощью автопогрузчика. Необходима погрузочная техника и возможность подъехать к месту закладывания фундамента.
Особенности монолитного фундамента:
дешевле;
возводится медленнее;
Как залить фундамент?
Для монолитного фундамента необходим бетон и наполнитель. В качестве крупного наполнителя применяется бутовый камень, строительный мусор. Мелкий наполнитель (щебень) добавляется непосредственно в бетонный раствор.
Для заливки основания можно заказать готовый бетонный раствор (микс) на заводе изготовителе. Он будет иметь гарантированный уровень прочности и морозостойкости. Недостаток – разнести бетон в траншеи необходимо за один день, пока он жидкий. После затвердевания фундамента его необходимо утеплить и соорудить дренажные каналы для отвода грунтовой влаги.
Заглубленный ленточный фундамент для газобетона
Заглубленная лента – фундамент, установленный ниже глубины промерзания грунта, которая может составить от 100 до 250 см.
Данный вид фундамента является очень затратным в плане расхода бетона. Оправдан такой выбор только в том случае, если требуется цокольный этаж.
Давайте посчитаем, сколько бетона потребуется для фундаментной ленты дома 10х10 метров с толщиной 40 см и высотой ленты 200 см.
Длина всей ленты с учетом периметра и центральной балки составит 50 метров.
Площадь опоры фундамента – 50х0.4 =20м2.
Объем бетона — 50х2х0.4 = 40 кубометров бетона.
Вес такого заглубленного фундамента составит 100 тонн + еще потребуется заливать бетоном пол цокольного этажа.
Давление фундамента на грунт – 100/20 = 5 тон на м2 или 0,5 кг на см2.
При слабых грунтах, для увеличения площади опоры, на ленточных и свайных фундаментах делают пятку. Пятка представляет из себя уширение, которое распределяет нагрузку от фундамента по большей площади.
Земляные работы
Нежелательно надолго оставлять вырытые траншеи открытыми, поэтому сразу по завершении установки временной дренажной системы необходимо приступать к земляным мероприятиям.
Рытье траншеи выполняется либо ручным способом, либо с использованием спецтехники. При обустройстве неглубокого ленточного основания применять габаритное оборудование нецелесообразно, можно справиться лопатой.
Землеройными машинами работа выполняется в два этапа:
- Черновая выемка грунта.
- Чистовое формирование траншеи.
Рекомендуется заранее подготовить место для размещения удаляемого слоя почвы.
Как выбрать тип фундамента
Прежде чем выбрать, какой лучше использовать тип опорной части для дома из газобетона, необходимо учесть следующие моменты:
- геологические условия участка строительства, прочность основания, водонасыщенность грунта, уровень расположения подземных вод;
- массу здания (при сравнении строений, выполненных из одного материала, на эту характеристику сильное влияние оказывает этажность);
- экономические возможности.
Влияние характеристик почвы
Влага в грунте и тип почвы влияют на отметку заложения опорной части. Грунты на участке могут быть одного из следующих видов:
- крупнообломочные;
- крупный песок;
- средний песок;
- глина;
- суглинок;
- супесь;
- мелкий или пылеватый песок;
- насыпной грунт.
Последние две позиции обладают очень низкими прочностными показателями. Строить на таких основаниях не рекомендуется (исключение могут составлять только свайные фундаменты). Лучшим вариантом станет замена материала на песок средней или крупной фракции.
Лучшими грунтами для строительства станут крупнообломочные и песчаные (средние и крупные). Такие основания обладают высокой прочностью и не склонны к морозному пучению (одному из основных врагов фундаментов для домов из газобетона).
Хорошими прочностными характеристиками также обладают тугопластичные глины и суглинки. Но все глинистые почвы (глина, суглинок, супесь) могут приводить к неравномерному поднятию здания в зимний период. Такое явление возникает из-за морозного пучения. При этом наружные стены здания поднимаются сильнее, чем внутренние. На стенах из газоблоков появляются трещины. При строительстве на таких основаниях требуется принять своевременные меры по предотвращению морозного пучения.
При строительстве на пучинистых грунтах необходимо выбирать те типы фундамента, которые заглублены ниже промерзания грунта. Величина определяется по нормативным документам. В среднем это значение находится в пределах 1—2 м.
Глубина промерзания грунта
Фундамент для дома из газобетона (его подошва) должен быть минимум на 50 см выше уровня грунтовых вод. В зависимости от расположения влаги можно использовать заглубленную конструкцию (уходит в землю на 1,5 м и более) или мелкозаглубленную (заложение в этом случае принимается равным примерно 70—100 см). Также при выборе глубины заложения фундаментов требуется учитывать необходимость устройства подвала.
Конструктивные особенности здания и нагрузка на фундамент
Чтобы выбрать, какой фундамент лучше подойдет для дома из блоков, рекомендуется ознакомиться с таблицей ниже. Размеры и толщина опорной части назначаются расчетом.
| Грунты на участке строительства | Для одноэтажного дома из блоков | Для двухэтажного дома из блоков |
| Крупнообломочные почвы, пески средние и крупные | Для экономии денежных средств в этом случае применяют столбчатые основания или ленточные с небольшой глубиной заложения | Для таких зданий применяют столбы. Ленточный фундамент под дом из газобетона в этом случае должен иметь т-образное сечения (увеличенная толщина снизу). Прямоугольный тип сечения лучше не использовать из-за низкой несущей способности |
| Глины, суглинки и супеси (чаще всего они являются водонасыщенными) | Можно использовать свайный фундамент из винтовых опор. Они отлично подойдут даже при насыщенной влаге почве. По оголовкам свай делается надежный монолитный ростверк, который свяжет отдельные опоры в одну систему. Также отличным вариантом станет плитное основание (из-за малой нагрузки толщина фундамента применяется сравнительно небольшой примерно 200мм) | Фундамент под дом из газобетона в этом случае назначается ленточного или плитного типа. При этом лента должна быть заложена ниже промерзания или иметь надежное утепление. Для защиты здания от влаги проектируется система дренажа, гидроизоляция и отмостка по периметру. Лента может изготавливаться из монолита или блоков ФБС. Монолитный вариант предпочтителен, поскольку ФБС слабо связаны между собой. По их обрезу все равно придется выполнять железобетонный пояс. Толщина фундамента назначается в зависимости от толщины стен. Если устройство подвала не планируется, используется плита мелкого заложения. Такой подход позволит сократить расходы на строительство |
| Участки с высоким расположением уровня грунтовых вод (болотистая местность) | В качестве опорной части можно использовать ленту из монолита или ФБС. При этом требуется соблюдать расстояние между подошвой фундамента и уровнем воды —50 см. При очень высоком поднятии влаги качестве фундамента используется плита или винтовые сваи | Винтовые сваи обладают достаточно низкой несущей способностью. При строительстве дома в два этажа на болоте, рекомендуется в качестве фундамента применять плитный |
Как сделать плитный фундамент своими руками
Перед заливкой фундамента оборудуется дренажная система.
Материалы и инструменты, которые понадобятся при возведении фундамента:
- деревянные доски для изготовления опалубки или готовая опалубка;
- песок;
- щебень;
- ребристая арматура;
- рулонный рубероид;
- мастика;
- бетон марки М200 и выше;
- геотекстиль;
- пластиковые трубы для организации дренажной системы.
- инструмент для связки арматуры;
- бетономешалка;
- лопата;
- мастерок;
- расшивки;
- трамбовка;
- отвес;
- рулетка;
- уровень.
Итак, чтобы построить качественное и долговечное жилье, нужны будут финансовые затраты. Но некоторых из них можно избежать, если сделать что-то самому. Для этого нужно освоить строительство монолитного плитного фундамента. Казалось бы, нет ничего сложного в том, чтобы залить в вырытый котлован бетонную смесь. Однако и в этом деле есть ряд тонкостей, которые непременно надо учесть, чтобы добиться успеха в деле.
Сначала надо выкопать котлован на выбранном участке. Глубина оговаривалась ранее. Каждая сторона котлована должна быть на один м больше, чем длина предполагаемых стен. Это нужно для утепления фундамента и организации дренажа. Будете рыть котлован сами или с помощью спецтехники – решать вам. Дренажная система защитит фундамент от влаги и преждевременного разрушения. Провести монтаж дренажной системы необходимо еще до того, как заливать фундамент. На дне котлована копают поперечные траншеи, в них укладывают геотекстиль, затем пластиковые трубы с проделанными отверстиями для попадания влаги. Наверх насыпается щебень и снова кладется геотекстиль.
Затем в котлован устанавливается опалубка из деревянных досок, которые способны будут выдержать большую нагрузку бетона. Можно купить уже готовую опалубку, но это лишние затраты.
Конструкция дома несет определенную нагрузку на почву. Чтобы ее снизить, на дно котлована насыпают песчаную подушку. Она поглощает напряжение. Но песок имеет свойство размываться водой. Чтобы этого не произошло, на песок насыпают щебень, который будет еще и выполнять дренажную функцию. Для того чтобы песок и щебень хорошо справлялись со своими функциями, их необходимо ровным слоем насыпать и тщательно утрамбовать. На сделанную подушку заливается раствор из цементно-бетонной смеси 5 см толщиной. Это будет основа для слоя гидроизоляции. Гидроизоляцию обеспечит рулонный рубероид и мастика. После того как все это высохло и улеглось, снова заливают раствор такой же толщины. Этот слой предохранит гидроизоляцию от повреждений при монтаже каркаса из арматурной сетки.
Арматуру применяют ребристую. Она надежнее сцепляется с бетоном, не дает ему растягиваться и не позволит треснуть. Арматурный каркас – это сетка из арматуры, скрепленная с помощью стальной проволоки. Размер ячеек надо выбирать, ориентируясь на площадь постройки. Чем меньше размер ячейки, тем прочнее будет конструкция.
Потом бетон заливается в опалубку. Лучше сразу заливать весь раствор, иначе плита может треснуть.
В заключение: полезные советы специалистов
Если вы усвоили, как рассчитать толщину фундамента, то все равно важно не забывать о почве. Если почва имеет пучинистую структуру, то она способна опуститься и подняться до 5 см за год
Это чревато последствиями, поскольку фундамент будет играть, что может привести к образованию трещин в основании.
Что касается арматуры, то лучше всего связывать ее между собой проволокой. Как мы и говорили раньше, даже в полностью застывшем бетоне, связанная арматура может немного «играть», что делает ее подвижной. Это сохранит общую структуру основания, и не позволит появиться трещинам. Не экономьте на материале, особенно на бетоне и на количестве арматуры. Помните, что снижая диаметр арматуры на 1 порядок, вы теряете до 5-8% несущей способности основания.
Заливать бетон на землю без песка тоже нельзя. Не забывайте утрамбовать подушку. Постарайтесь залить бетон за один день, поскольку это позволит добиться большей прочности конструкции. Учитывайте, что минимальная толщина фундамента в виде монолитной плиты не может быть менее 15 см.
