Вентиляционные клапаны на решетках и пластиковых окнах для создания оптимального микроклимата в квартире

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

• сам клапан в комплекте;
• канцелярский нож;
• отвертка или шуруповерт;
• линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

https://youtube.com/watch?v=BotwVGyYUwA

Рекомендуем вам еще:

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

• Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
• Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

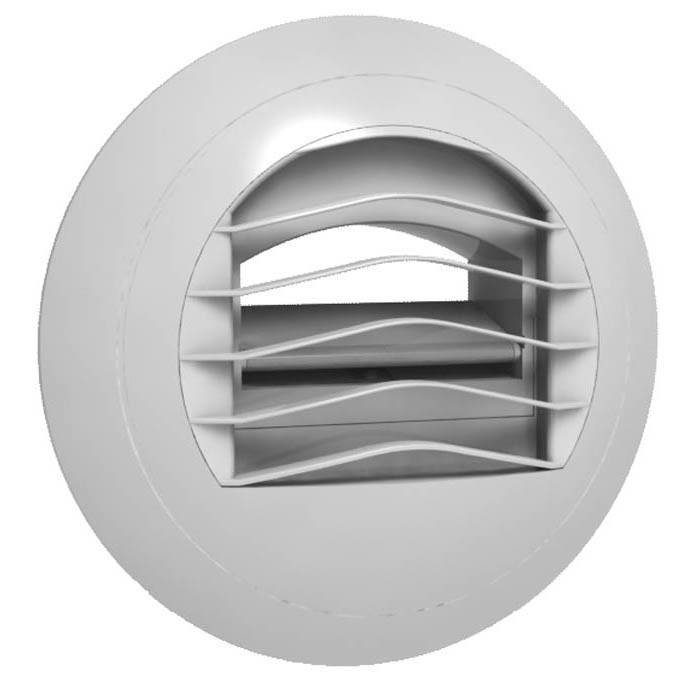

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Вентиляционные решетки с клапаном делятся на несколько разновидностей с учетом типа и формы запирающего устройства. Детали из пластмассы ставят внутри помещений, поскольку они не выдерживают перепады температур. Металлические аналоги идеально подходят для установки снаружи, чтобы предотвратить их обмерзание, применяют специальный обогрев.

Возможные варианты установки

Принудительная вентиляция в окне может быть реализована тремя способами, которые сильно различаются по сложности.

Самый сложный метод — регулирование размеров проема

Самый трудоемкий и затратный способ связан с установкой упомянутых выше накладных элементов. Монтируется они следующим образом:

• Вынимается имеющийся стеклопакет.
• Расширяется проем на величину накладки.
• Обратно устанавливается стеклопакет.
• В образовавшуюся щель устанавливается накладка.
• Щели замазываются цементным раствором (или чем-то подобным).

Методика выглядит убийственно трудоемкой и неразумной. Поэтому в таком порядке работу никто не делает, ибо это чревато космическими затратами сил, времени и денег. Необходимо позаботиться о дополнительном вентилировании заранее, то есть до установки стеклопакета.

Наиболее продуманные люди, заказывая ПВХ-окна, сразу же планируют и установку дополнительного притока воздуха. Для этого проем делается чуть шире, чем того требует стеклопакет. Такая методика является самой эффективной, а главное рациональной.

Инструкция по монтажу моделей Aereco

Однако, что же делать, если стеклопакет уже стоит? Модели от Aereco устанавливаются по более простой методике. Заключается она в следующем:

Выбирается место для установки канала. По возможности это должен быть наименее заметный участок.

• Затем производится разметка.
• Прикручиваем на выбранное место планку с помощью специальных саморезов для ПВХ конструкций.
• Размечаем месторасположение технологических пазов на притворе.
• Снимаем планку. С помощью дрели и электрического лобзика пропиливаем отверстия в створке и самой раме.
• Вновь устанавливаем планку.
• Закрепляем клапан с помощью специальных защелок.

Такая процедура относительно трудоемка. К тому же требует наличия специальных инструментов, которые есть далеко у каждого. Другой фактор — человек без должного опыта не сможет сделать работу аккуратно. Вывод — монтаж такого устройства лучше доверить специалисту.

Air-box — установка без проблем

Существует еще одна методика, с которой под силу справиться любому. Производитель air-box создал модель, которая монтируется без использования инструментов. В комплект, входит специальный уплотнитель и саморезы по ПВХ. Работа производится в такой последовательности:

• Выбираем предполагаемое место установки.
• Обрезаем в этом месте штатный уплотнитель (который расположен на створке).
• Вставляем новый (из комплекта).
• Снимаем защитную пленку с клапана.
• Закрепляем его в месте установки нового уплотнителя с помощью специальных защелок.
• Закрываем створки и делаем отметку на раме по длине клапана.
• Обрезаем имеющийся уплотнитель в этом месте и устанавливаем на его место новый (тот же из комплекта).

Если что-то вам оказалось непонятным, можете посмотреть видео от самого производителя. Оно позволит наглядно во всем разобраться.

Микропроветривание

Описанное выше ступенчатое проветривание в холодное время года даёт слишком большой приток холодного уличного воздуха — в помещении становится холодно. Окно приходится периодически закрывать и открывать, что неудобно и хлопотно. Чтобы комната не переохлаждалась, створка должна быть открыта всего на несколько миллиметров.

Такой режим микропроветривания реализуется специальным механизмом: ручка поворачивается вверх под углом 45°между положениями «открыть» и «откинуть» — створка приоткрывается на несколько миллиметров. При это окно выглядит закрытым как снаружи, так и изнутри, а поскольку запорные цапфы остаются в зацеплении с ответными планками, створку нельзя открыть со стороны улицы.

Плюсы щелевого проветривания:

• приток воздуха через окно достаточен для вентиляции, но не выстужает помещение;
• уличный шум гасится почти полностью;
• окно остаётся закрытым на запоры, помещение можно оставить без присмотра.

Минусы:

• требуется установка специальной фурнитуры;
• приток воздуха происходит почти по всему периметру створки, что не всегда комфортно;
• створка открывается и закрывается вручную.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Подробности смотрите в видео.

Варианты обустройства принудительной вентиляции пластиковых окон

Есть несколько вариантов решения проблемы притока воздуха в помещение с пластиковыми окнами:

• щелевая вентиляция;
• устройство самовентиляции;
• форточка с дискретной фиксацией или фиксатор створки;
• приточный клапан.

Каждый из предложенных вариантов проветривания пластиковых окон имеет свои плюсы и минусы. Например, форточка утяжеляет стеклопакет и повышает его стоимость.

Щелевая вентиляция

Вентиляция пластиковых окон через микрощели предусмотрена конструкцией рамы. Если повернуть ручку поворотно-откидной створки на 30-45 градусов от вертикального положения, окно закроется не полностью. В оставшуюся щель будет эффективно задуваться воздух с улицы.

Этот вариант проветривания не требует дополнительных затрат и является самым популярным. К недостаткам можно отнести плохой приток воздуха в теплое время года и постоянный сквозняк зимой.

Самовентиляция

Устройство самовентиляции в пластиковом окне предусматривается на этапе изготовления конструкции в виде специальных отверстий в раме. Забор воздуха с улицы происходит через отверстия в профиле, расположенные в нижней части рамы, в комнату воздух поступает через отверстия верхней части.

Проходя между створок, холодный поток успевает нагреваться и в комнату поступает комфортный свежий воздух. Пластиковые окна с самовентиляцией обходятся дороже простых.

Фиксатор оконный или дискретная фиксация створки

Оконный фиксатор (гребенка) представляет собой специальный крючок, который фиксирует раму или форточку в полуоткрытом положении. Крючок имеет несколько фиксирующих выемок, что позволяет регулировать силу воздушного потока. Устройство стоит недорого, отличается простотой и надежностью. Его можно самостоятельно установить на любую пластиковую раму.

Рекомендуем ознакомиться: Вентиляция в гараже своими руками: фото, видео.

Механизм дискретной фиксации створки выполняет ту же функцию, что и оконный фиксатор. Разница в том, что он вмонтирован в раму и не виден снаружи. Стеклопакеты с дискретным фиксатором по стоимости выше чем простые оконные пластиковые конструкции.

Приточный клапан

Приточный вентиляционный клапан для пластиковых окон — самое сложное и дорогостоящее устройство для принудительной вентиляции. Производители предлагают приточные клапаны с разной производительностью, разного цвета и разной стоимости. Приточный клапан можно установить на пластиковое окно, как в процессе его изготовления, так и на уже смонтированный стеклопакет. Выбирать клапан следует исходя из площади комнаты.

Приточные клапаны работают в автоматическом режиме или на ручном управлении. Автоматические клапаны срабатывают на повышение влажности и температуры воздуха.

Если необходимо установить приточный клапан в кухне, то лучшим вариантом будет использование механического устройства. Его можно будет задействовать периодически, в ручном режиме, когда понадобится интенсивное проветривание кухни. В остальное время для кухни будет достаточно притока воздуха из комнат.

Почему может ухудшиться микроклимат

Комфортный микроклимат складывается из нескольких условий, одно из которых — обновление воздуха в помещении. Люди дышат, выделяют углекислый газ и водяной пар, из-за чего в замкнутом пространстве, например, в комнате концентрация этих газов постепенно увеличивается.

Приготовление пищи, стирка и сушка белья, уборка тоже связаны с водой, а значит они тоже увеличивают содержание влаги в воздухе. При горении газа в газовой плите выделяется и углекислый газ, и пар. Избыточная влажность и высокая концентрация двуокиси углерода воспринимаются как духота — люди ощущают недомогание, быстро утомляются, у хронических больных могут обостриться заболевания.

Для поддержания хорошего самочувствия человека очень важно удалять насыщенный влагой и углекислым газом воздух и подавать вместо него свежий. Санитарные нормы требуют, чтобы в жилых помещениях приток свежего воздуха составлял не менее 30 м³/час на одного человека

Для кухонь, особенно если они оборудованы газовыми плитами, интенсивность воздухообмена должна быть больше — до 180 м³/час.

Типовые дома массовой застройки оборудуются вытяжной вентиляцией с естественным движением воздуха. При этом воздух удаляется из кухни, ванной и туалета, то есть из помещений с самым грязным воздухом. Предполагается, что основной приток воздуха происходит через окна в жилых помещениях — через неплотности, открытые створки и форточки. Затем воздух из комнат поступает в коридор и оттуда в санузел, из которого уходит в каналы вытяжной вентиляции.

По законам физики давление воздуха уменьшается с высотой. Именно поэтому в вертикальной трубе возникает тяга, направленная вверх — давление воздуха и нижнего конца трубы выше, чем у верхнего. Воздух в каналах естественной вентиляции движется под действием этой тяги — для её работы не нужны никакие вентиляторы или другие механические устройства.

Если в квартире установлены деревянные окна с их неплотностями и щелями, такая вентиляция более или менее исправно функционирует — на смену воздуху, уходящему в вытяжку через щели в окнах, поступает воздух с улицы. Когда же окна меняют на пластиковые, приток воздуха извне останавливается и вентиляция при закрытых окнах перестаёт работать почти полностью. Герметичность пластиковых окон из преимущества становится проблемой — в помещениях становится душно, в воздухе накапливается сырость, из-за чего окна запотевают, наружные стены при недостаточной теплоизоляции начинают отсыревать, появляется плесень…

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Монтаж приточного клапана

Процесс монтажа выполняется 2 способами:

• с перфорацией;
• без перфорации.

Первый вариант является более сложным, потому что требуется провести фрезеровку пластика. Для этого необходимо иметь определенные навыки.

Установка с перфорацией

Чтобы качественно провести установку, нужно соблюдать следующие условия:

работа проводится только в летнее время;
створка обязательно снимается со своего места;
во время прорезания пластика требуется соблюдать осторожность, чтобы не коснуться уплотнения;
с поверхности рамы необходимо снять некоторые рычаги обвязки.

Снятие верхних рычагов

Выставляется шаблон и отмечаются места сверления. При помощи электродрели делаются отверстия, затем лобзиком они соединяются между собой. Образовавшаяся щель обрабатывается мелким напильником. Та же процедура проводится на наплыве рамы.

Берется монтажная планка, на одну сторону которой наносится герметик. Затем она прикладывается к внутренней части рамы. После этого закрепляется саморезами. Со стороны улицы тем же способом крепится вторая половина клапанного механизма и козырек.

Возвращается створка, которая навешивается на петли.

Установка без фрезерования пластика

Этот процесс легче предыдущего. Потребуются инструменты и материалы:

• нож;
• шуруповерт;
• линейка;
• клапан;
• уплотнитель;
• крепеж.

На снятой створке отмечается карандашом место, где планируется размещение будущего клапана. Как правило, он располагается в центральной части.

При помощи канцелярского ножа вырезается старый уплотнитель. На нем делается несколько надрезов, а потом куски постепенно убираются.

Демонтаж уплотнителя

В паз вставляется 3 дюбеля. Один размещается в центральной части, а остальные по краям.

Крепление дюбелей

Для удобства поверхность крепится двухсторонний скотч.

Установка вентканала

Прикладывается вентиляционное изделие и закрепляется саморезами.

Крепление канала в створке

Вырезанный уплотнительный материал заменяется новым.

Установка уплотнителя

Для длительного функционирования системы необходимо сделать замену уплотняющего элемента и на раме.

Демонтаж старого уплотнителя

На этом процесс заканчивается.

Установка приточного клапана на пластиковое окно

Клапаны, предназначенные для применения в уже установленных окнах, могут монтироваться одним из двух способов:

С фрезеровкой

Фрезеровкой называют вырезание отверстия в элементах оконного блока.

Инструменты и материалы:

• дрель, укомплектованная сверлами диам. 5 и 10 мм;
• электролобзик;
• напильник;
• нож строительный;
• специальный шаблон, предназначенный для разметки отверстия под клапан
• герметик.

Работы выполняются в такой последовательности:

1. При помощи шаблона на внутренней и наружной поверхностях створки наносят контуры отверстия под клапан. Эту операцию проще выполнять на снятой створке.
2. По нанесенному контуру просверлить несколько отверстий диаметром 5 мм. Делать это лучше изнутри – тогда клапан будет удобнее устанавливать.
3. Теперь сверлом на 10 мм нужно рассверлить выполненные отверстия.
4. Промежутки между отверстиями нужно срезать электролобзиком, так чтобы получился проем под клапан. Края проема нужно зачистить и выровнять напильником.
5. Далее к створке саморезами прикручивают монтажную планку клапана (ее нужно «сажать» на герметик).
6. В наплавке рамы вырезают электролобзиком паз (его контуры также размечаются по шаблону). Края обрабатываются напильником.
7. Снаружи на раму прикручивают впускной блок клапана с козырьком, также сажая его на герметик.

Остается установить на место створку и, проверив на всякий случай положение отверстий в ней и раме, прикрепить клипсами и защелками регулирующий блок клапана к монтажной планке.

Без фрезеровки

Потребуются канцелярский нож, отвертка с крестообразным профилем и линейка.

Вот что нужно сделать:

1. Открыв створку, срежьте канцелярским ножом часть уплотнителя на раме.
2. Теперь вместо удаленного участка нужно приклеить прокладку из комплекта приточного клапана.
3. Установите в паз, предназначенный для фиксации уплотнителя, 3 заглушки – тоже из комплекта. Элемент в форме юбки должен быть направлен вниз.
4. К верхней части створки прикрепите клапан, так чтобы его кронштейны были направлены в сторону окна. Изделие фиксируется саморезами.
5. В имеющийся между кронштейнами паз установите уплотнитель.

Готово. Воздух будет поступать через щель между уплотнителем на раме и клапаном.

Рейтинг лучших моделей для обеспечения качественной вентиляции

10КП Эра D100

Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.

Средняя стоимость – 780 рублей.

10КП Эра D100

Достоинства

• Эффективность;
• Не образует конденсата;
• Фильтр предотвращает проникновение пыли и насекомых;
• Удобный монтаж;
• Простая регулировка;
• Качественный воздухообмен.

class=’s-article__points-list’>

ДомВент Norvind City

Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.

ДомВент Norvind City

Достоинства

• Качественный фильтр;
• Не ухудшает звукоизоляционные свойства;
• Нет потери тепла;
• Хорошая производительность;
• Установка без сверления.

class=’s-article__points-list’>

Ventec VT 601

Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25­ м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.

Средняя стоимость – 670 рублей.

Ventec VT 601

Достоинства

• Низкая цена;
• Стабильный приток воздуха;
• Универсальная длина клапана;
• Сетка на козырьке;
• Три створки регулирования;
• Поступающий воздух не создает сквозняк.

class=’s-article__points-list’>

Фурнитура для микропроветривания

Это самый качественный способ обеспечить качественное вентилирование помещений в жилье. Добиться этого можно с помощью установки следующих дополнительных элементов:

1. Гребенки.
2. Приточного вентиляционного клапана.

Гребенка представляет собой устройство, которое монтируется внутри помещения, в виде зубчатой рейки. При переводе окна на режим микропроветривания, можно установить створку с различным по ширине зазором.

Сама рейка крепиться на раму стеклопакета, а зацеп чаще всего возле поворотной рукоятки.

Такое простое устройство можно установить на любое поворотно-откидное пластиковое окно. Единственный недостаток системы, хрупкость и недолговечность материала.

Однако самый совершенный способ микровентиляции, это установить приточный клапан, который будет обеспечивать постоянный воздухообмен.
