Пластиковые вентиляционные каналы для вытяжки

Назначение и применение

Для свободной циркуляции воздуха в помещениях, проветривания, выравнивания температурного режима в помещениях устраиваются системы воздуховодов.

Воздуховоды из пластмассы предназначены для соединения отдельных вентиляционных точек помещения с главным вытяжным каналом конструкции стен многоэтажных домов. В малоэтажном частном строительстве для случаев, когда нет большой механической нагрузки на основной канал, вся система может быть целиком смонтирована из пластика.

Это оправданный, надёжный вариант для вентиляции зернохранилищ, гаражей, производственных зданий и помещений с повышенной влажностью.

Использовать вентиляционные трубы из пластика для вытяжки принято в жилых и малоэтажных офисных зданиях, частных домовладениях и квартирах многоэтажных домов для устройства естественной циркуляции воздуха, пассивных или активных систем вытяжки. Например, в целях экономии энергопотребления помещения система может комплектоваться рекуператором (теплообменником). В результате поступающий воздух нагревается или остужается за счёт температурного обмена с вытяжным потоком и подается в помещения по пластиковым вентканалам.

Как правило, система рекуперации пассивна и не требует дополнительных энергозатрат.

Пластиковые вентканалы применяется для:

Пассивной вентиляции (естественная вытяжка, от вентиляционной решётки).
Активной вытяжки (с применением электрических вентиляторов).
Вытяжки газовой плиты или бойлера (при обязательном соблюдении Т.Б).
Проветривания подвальных и складских помещений.
Разводки тёплого воздуха от калорифера.
Подача и распределение свежего воздуха

Особенности пластмассы и область использования

Нередко о пластиковых воздуховодах звучат негативные отзывы, но вызваны они стереотипами о потенциальной токсичности материала. Конечно, если он некачественный, то может нанести вред здоровью. На кухне, куда его устанавливают, к тому же существуют неблагоприятные факторы, такие как:

значительное количество жира;
разного рода испарения;
термическое воздействие.

Говоря про пластик, следует указать целую группу материалов, свойства которых разительно отличаются. Вентиляционные короба изготавливают из следующих видов пластмасс:

Поливинилхлорид. Он способен функционировать при широком температурном режиме. Устанавливают изделия из него, в том числе в неотапливаемых помещениях.
Фторопласт. Он отличается стойкостью перед воздействием кислот. Также не теряет своих свойств при различных температурных отметках.
Полипропилен. Основным его преимуществом является способность противостоять органическим веществам, кислотам и щелочам.
Полиэтилен низкого давления. Гибкий, практически невосприимчивый к механическому воздействию материал. Вместе с тем он отрицательно реагирует на низкие температуры.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

100 мм;
125 мм;
150 мм;
200 мм.

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

высота — 55 мм, 60 мм;
ширина — 110 мм, 122 мм, 204 мм;
длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
толщина стенки — 2-8 мм.

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Как подбирается диаметр

Инженеры при проектировании проводят математические подсчеты и далее сопоставляют все значения по таблице. Ниже приведена таблица сопоставления параметров и скорости воздушного потока.

Диаметр воздуховода определяется исходя из объема помещения или производительности общей системы. Объем и скорость циркуляции воздуха контролируется по нормативным документам. На картинке представлены нормы воздухообмена на 1 члена семьи для помещений частного дома.

Виды и размеры пластиковых воздуховодов для вентиляции подбирается индивидуально исходя из инженерного расчета

Важно учитывать производительность системы и скорость воздушного потока. Если ее превысить, то будет регулярный сквозняк, в противном случае возникает застой воздуха

Размеры

Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.

Диапазон размеров канала:

100 мм;
125 мм;
150 мм;
200 мм и т.д.

Диапазон размеров элементов канализации:

110 мм;
160 мм;
200 мм и т.д.

Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.

Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.

Какой материал выбрать для вентиляционного канала

Выбирая детали для воздуховода, следует ориентироваться на особенности его эксплуатации и технические характеристики пластика. Если для кухонной вытяжки подойдет полипропилен, то в промышленных помещениях лучше использовать полиэтилен низкого давления (ПНД).

Полиэтилен

Материал не гниет. Способен выдерживать низкие температуры. Не рассыхается и не трескается. Имеет повышенную прочность, легко сгибается. Применяется для сложных конструкций в промышленных зданиях, квартирах и частных домах.

Полиэтилен не гниет, легко сгибается.

Полипропилен

Вентиляционные системы из полипропилена не разрушаются под воздействием высоких температур. Материал начинает плавиться только при 175 ºС.

Такие трубы используют не только для рециркуляции воздуха, но и для отведения пара и газа. Они устойчивы к механическим повреждениям и могут работать под давлением.

Поливинилхлорид

Воздуховоды из ПВХ используют для сборки систем вентиляции в квартирах и жилых домах.

Материал экологически чистый. При стандартных условиях эксплуатации не оказывает вредного воздействия на здоровье человека. Устойчив к кислотно-щелочной среде и минеральным маслам. Не горюч и инертен к воздействию солнечных лучей. Полностью сохраняет свойства при температурах -15…+60 ºС. Часто используется для сборки кухонных вытяжек и вентиляции в квартирах.

Фторопласт

Изделия из этого материала способны сохранять эластичность и прочность при температуре -70…+140 ºС. Влагостойки, устойчивы к агрессивной щелочной среде. Удобны в монтаже: легко поддаются резке, фрезеровке и сверлению.

Фторопласт сохраняет эластичность и прочность.

Область применения пластиковых вентканалов

Особенности монтажа и применения различных видов вентиляции подробно прописаны в строительно-эксплуатационных регламентах. СНиП №2-04-01 и №2-04-02 от 1984-85 годов содержит общие требования к обустройству вентсистем. Новые положения строительных нормативов, изданные в 2003 г. включают в себя регламентацию допустимой области применения пластиковых воздуховодов. Связано это с эксплуатационно-техническими особенностями полимерных материалов, отличающих их от металла и кирпича.

Так, СНиП №41-01, п. №7.11, разрешает использовать пластиковые элементы для создания вентсистем в частных малоэтажных домах, общественных и административных строениях. Также пластиковые вентканалы допускается использовать на промышленных объектах категории пожарной опасности «Д», то есть, с наиболее низкой вероятностью возникновения пожара. Это связано с низким классом огнестойкости пластмассы.

Жир, постепенно скапливаясь на внутренних стенках воздуховода и вытяжного зонта, способен воспламениться от открытого пламени газовой варочной плиты. Такое происшествие опасно даже при наличии кирпичного или металлического воздуховода. Пластиковые же элементы не только не воспрепятствуют распространению огня, но наоборот, будут поддерживать его горение.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов. В качестве сырья используют разные группы полимеров:

Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

экологической безопасностью;
механической прочностью;
пластичностью;
устойчивостью к воздействию химически активных и органических веществ;
стойкостью к перепадам температур;
небольшим удельным весом;
влагостойкостью;
не подвержены коррозии;
просты в монтаже и обслуживании;
большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
широкой цветовой палитрой;
доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Виды пластиковых воздуховодов

Все пластиковые воздуховоды, использующиеся для создания вентиляционных каналов, условно можно разделить на несколько типов, в зависимости от следующих параметров:

материала изготовления;
вида сечения;
степени жесткости;
способу соединения элементов между собой.

В качестве основного материала для пластиковых воздуховодов используются различные полимерные составы, подходящие для этих целей:

поливинилхлорид (ПВХ);
фторопласт;
полипропилен;
полиэтилен низкого давления;
винипласт;
металлопластик.

Поливинилхлорид сегодня широко используется для изготовления различных трубопроводов. Основные его свойства – высокая прочность, устойчивость к коррозийным воздействиям. Температурный эксплуатационный режим составляет от -50 до +90°С. В этих пределах ПВХ не деформируется и не теряет своих эксплуатационных свойств.

Фторопласт относительно недавно стал применяться для изготовления труб, и, в частности, вентиляционных воздуховодов. Главный плюс этого материала – устойчивость к агрессивным воздействиям химически активных сред. Фторопластовые воздуховоды с успехом могут применяться на предприятиях, с возможной концентрацией в воздухе паров различных химикатов – нефтеперерабатывающей, фармацевтической и химической отрасли промышленности.

Еще одно преимущество фторопласта – самый высокий среди полимеров коэффициент скольжения. Вследствие этого воздух проходит по таким трубам практически без турбулентных завихрений, что делает фторопластовые воздуховоды рекордсменами по КПД. Температурный эксплуатационный режим фторопластовых воздуховодов – от -100 до +250°С.

Главное преимущество воздухопроводов из полипропилена – бюджетная стоимость. Они могут кратковременно выдерживать повышение температуры транспортируемого воздуха до 110°С, не деформируясь и не теряя своих характеристик. Но по достижении t 140°С полипропилен начинает плавиться. Еще один недостаток данного материала – высокая горючесть. Поэтому применять воздуховоды из полипропилена запрещено применять для вентиляции помещений, где имеются источники открытого огня – например, для кухонь с газовыми варочными плитами.

Металлопластиковые воздухопроводы представляют собой сложную конструкцию, состоящую из двух слоев – внутреннего и внешнего, – тонкой жести, либо оцинкованной стали, промежуток между которыми заполняется вспененными полимерами. Металлическая оболочка выполняет защитную функцию, предохраняя вентканалы от механических повреждений, исключают опасность возгорания при краткосрочном воздействии открытого огня.

Разновидности пластиковых вентканалов

По своим конструктивным особенностям пластиковые воздуховоды разделяются на несколько видов:

Круглые в сечении. Используются для монтажа подвесных вентсистем.
Прямоугольные. По эксплуатационным характеристикам и области применения не отличаются от круглых воздухопроводов аналогичного диаметра. Различия состоят в технологии производства.
Гибкие. Изготавливаются из гофрированного пластика, который позволяет повторять рельеф помещения, не используя на изгибах и в углах дополнительных фасонных элементов.

Различаются полимерные трубы и по составу материала. Обычно они производятся из следующих видов пластмасс:

поливинилхлорид,
фторопласт,
полиэтилен,
полипропилен.

Все эти материалы имеют небольшие различия в диапазоне предельных температур и стойкости к механическим воздействиям.

Виды вентиляционных каналов

Монтаж вентиляции следует производить в строгом соответствии с требованиями строительных правил, прописанных в нормативных сводах СНиП.

По своим конструктивно-техническим особенностям вентиляционные воздуховоды подразделяются на несколько типов:

Встроенная конструкция. Устраиваются внутри несущих конструкций здания на этапе его возведения. Проходят внутри стен, открываясь в каждое помещение вытяжными продушинами. В верхней части строения, под чердаком или в техническом этаже встроенные вентканалы собираются в единое вытяжное отверстие. Подобная конструкция характерна для многоэтажных жилых домов и общественных зданий типовой постройки с использованием ручной кладки стен.
Подвесные каналы. Состоят из отдельных сегментов, соединяемых в единый воздуховод. Монтируются такие конструкции после окончания строительства здания и после проведения черновых отделочных работ. Устанавливаются подвесные каналы на стенах и под потолком при помощи специальных крепежных элементов.
Наружные конструкции. В данном случае вентканалы крепятся снаружи здания в виде отдельной конструкции. Чаще всего применяется подобный вариант для организации вентиляции на крупных промышленных предприятиях и общественных зданиях, когда требуется единовременно отводить большие объемы отработанного воздуха. Высокая интенсивность вентиляции требует каналов большого сечения, разместить которые удобнее снаружи, нежели во внутренних помещениях.

По типу материала вентканалы подразделяются на несколько видов:

Кирпичные или железобетонные. Такой вариант характерен для встроенных вентсистем, когда каналы прокладываются одновременно с этапами строительства дома.

Металлические. Металл используется для устройства сборных подвесных или наружных вентиляционных конструкций. Обычно для этих целей используется оцинкованная или листовая нержавеющая сталь. Реже для изготовления сборных элементов применяется алюминиевые сплавы.
Пластиковые. Появившиеся относительно недавно на отечественном рынке стройматериалов, пластиковые воздуховоды год от года становятся популярнее. Применяются они при монтаже подвесных вентсистем внутри помещений.

Положительные и отрицательные стороны использования прямоугольных воздуховодов из труб ПВХ

В сравнении с металлопрокатом пластиковые прямоугольные трубы обладают многими достоинствами:

Идеальной герметичностью, так как не имеют швов.
Высокой прочностью и эластичностью.
Устойчивостью к воздействию химических веществ. Допускается применение прямоугольных пластиковых труб для систем вентиляции на химических предприятиях или для отвода коррозионно — активных сред в отдельных рабочих местах.
Гладкими внутренними поверхностями, создающие минимальным сопротивлением для перемещающихся воздушных потоков. На них не скапливается пыль, а следовательно увеличивается интервал проведения техобслуживания и снижается вероятность возгораний пыли.
Стойкостью к механическим ударам, царапинам и температурным перепадам.
Широким выбором размеров профиля и толщины стенки, позволяющим собирать линии с определёнными проектом параметрами.
Экологической чистотой. Пластик не выделяет токсичных веществ, поэтому прямоугольные пластиковые воздуховоды можно устанавливать в медицинских учреждениях, школах, развлекательных центрах, пищевых предприятиях.
Более низкой ценой по сравнению с полиэтиленовыми или металлическими аналогами.
Прямоугольная труба ПВХ устойчива к повышенной влажности, не корродируют в любых условиях.
Длительным сроком эксплуатации. Гарантии многих производителей прямоугольных пластиковых труб распространяются на 50 лет безпроблемного использования. Для изготовления особо ответственных деталей применяются модифицированные виды пластика, улучшенные физические характеристики которых позволяют применять их для монтажа воздуховодов в зоне открытых площадок.
Небольшой удельной массой. Лёгкие конструкции с прямоугольным сечением могут крепиться недорогими метизами к потолочным перекрытиям из любых стройматериалов.
Высокой технологичностью и ремонтопригодностью. Пластиковая труба хорошо режется, при этом у среза получается ровные края и небольшое количество заусенец. Все детали легко соединяются монтажными элементами, которые имеют один принцип фиксации и легко заменяются при повреждении. Сквозные трещины можно запаять простыми нагревательными приборами, не останавливая работу вентсистемы.
Простотой ухода. Трубы из пластика моются любыми бытовыми средствами. При желании окрашиваются в любой цвет.

К недостаткам пластиковых прямоугольных труб, функционирующих в вентиляционных системах можно отнести:

Слабую шумоизоляцию. Более шумные при работе, чем изделия с круглым или овальным сечением. Для таких воздуховодов потребуется установка дополнительных элементов, позволяющих нивелировать этот недостаток: вентиляторов, звукоизоляционных материалов или вентиляционных решёток.
Низкую огнестойкость. Этот недостаток оказывает влияние на выбор помещения для устройства вентиляции, так как в некоторых случаях есть опасность возгораний. Пластиковую вентиляционную систему разрешается размещать в малоэтажных постройках. У них требования к огнестойкости пластиковой вентиляции значительно ниже, чем у более высоких зданий.

Внимание. Вентсистемы из ПВХ нельзя соединять с нагревательными устройствами и газовыми теплообменниками, так как пластик имеет температурные ограничения

Где применяются пластиковые воздуховоды

В любом доме либо промышленном помещении должна происходить свободная циркуляция воздуха в соответствии с действующими нормативами. Ее обеспечивают вентиляционные системы, собранные из специальных труб.

Пластиковые воздуховоды используют для:

кухонных вытяжек;
вентсистем в квартирах и домах;
конструкций принудительного проветривания помещений на предприятиях.

Пластиковые воздуховоды используют для кухонных вытяжек. Торговые центры, столовые и рестораны тоже отдают предпочтение системам, собранным из пластика. Он дешевле и долговечнее. Конструкции, отводящие воздух, работают почти бесшумно.

Как произвести монтаж

Сборка вентиляции из пластиковых элементов не представляет сложности для опытного работника. Для этого потребуются простая ножовка, лобзик либо болгарка. Соединяют узлы при помощи герметика.

Крепление к поверхности

Систему собирают из труб, переходников, тройников и других элементов. Специальными хомутами их крепят к стене либо потолку. На стыках воздуховоды промазывают герметиком и с помощью муфт соединяют с другими узлами конструкции.

Инструкция, как прикрепить вентканал к стене и потолку:

Установить хомут, зафиксировав его на поверхности шурупами или дюбелем.
С небольшим усилием протолкнуть трубу в паз хомута так, чтобы он защелкнулся вокруг нее.

Подвесы для гипсокартона можно использовать вместо хомутов для крепления плоских и квадратных каналов. В этом случае их фиксируют на стене саморезами, находящимися друг друга на расстоянии, равном ширине трубы.

Правила сборки

Проектируя и собирая вентиляцию для помещения, необходимо избегать нагромождения большого количества поворотов и изгибов. Они снижают мощность и пропускную способность.

Собирая вентиляцию, необходимо избегать поворотов.

Воздушные массы должны отводить воздух в сторону санузлов и ванной комнаты, но не наоборот. В противном случае неприятный запах может попадать в жилые комнаты.

Стыки труб и элементов конструкции следует соединять внахлест не менее 50 мм. Это обеспечит необходимые жесткость и надежность.

Встраивание в шкаф

При монтаже вытяжки на кухне, сборке вентиляции в ванной комнате либо небольшом помещении может возникнуть необходимость провести систему через шкаф. Это требуется в тех случаях, когда подвесная мебель перекрывает вентиляционный канал в стене.

Для этого в шкафу нужно вырезать лобзиком отверстия подходящего диаметра на задней и боковой стенках. Через них будет проходить гофра либо пластиковая труба.

Как рассчитать сечение и длину

В качестве исходных данных для расчёта размеров сечения берут:

объём воздуха, который необходимо пропустить через канал за определённое время, м³/ч;
скорость воздушного потока, м/сек.;
материал воздуховода.

Норматив максимальной скорости зависит от особенностей здания и берётся из справочной литературы. Для некоторых типов зданий и участков вентсистемы нормативное значение скорости приведены в таблице 1.

Таблица 1

Параметры максимальной скорости, м/с	Тип здания
Производство	Общественного пользования	Жилые дома
В магистралях	11	6	5
В ответвлениях	9	5	4

Алгоритм расчёта диаметра

Диаметр круглого сечения вентиляционной трубы рассчитывают по формуле:

где: S — площадь сечения воздуховода, м²

Для расчёта площади применяют следующую формулу:

здесь: R — объём воздуха, который необходимо пропустить через канал за определённое время, м³/ч; v — скорость воздушного потока, м/с.

Необходимый объём воздуха можно посчитать по кратности, исходя из объёма помещения. Для этого перемножаем длину, ширину и высоту помещения, а затем полученное произведение увеличиваем вдвое.

Размеры сечения прямоугольной вентиляционной трубы подбирают исходя из рассчитанного диаметра круглой трубы по таблице 2.

Таблица 2

Расчёт площади прямых участков воздуховодов, размеров фитингов, веса элементов системы также можно выполнить с помощью программы онлайн калькулятора.

Что будет с помещением если не правильно посчитать

Если размеры сечения плоских воздуховодов слишком малы произойдёт рост скорости воздушного потока, что приведёт к увеличению шумности в комнате, снижению эффективности работы вытяжки. Для помещений это чревато появлением пятен сырости, плесени и грибковых отложений на поверхности стен и потолка, запотеванием оконных стёкол и их промерзанием в зимний период.

Организация вентиляции воздуха на кухне

При выборе вытяжки на кухню необходимо принять решение, как именно будут удаляться неприятные запахи и испарения – рециркуляцией воздуха или посредством отвода газов в вентиляционный канал. Как первый, так и второй вариант имеет свои преимущества и недостатки. Стоит добавить, что большинство современных устройств может работать в обоих режимах, однако при отсутствии вент канала работать они смогут только на рециркуляцию.

В вытяжках без воздуховода вентилятор всасывает и пропускает воздух через фильтры, тем самым очищая его. Потребители, которые выбирают этот класс устройств, зачастую руководствуются низкой ценой и простотой монтажа. Однако их существенными недостатками являются необходимость периодической замены фильтров и довольно низкая производительность.

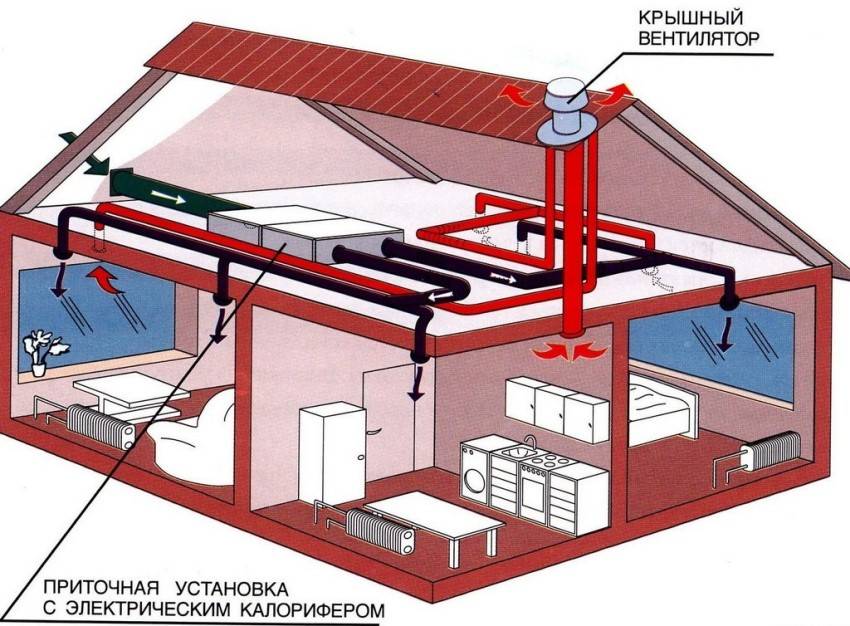

3D-модель проекта вентиляционной системы

Вторым вариантом является работа устройств в режиме отвода воздуха. При этом газ также всасывается вентилятором, затем пропускается через жироулавливатель и выбрасывается в шахту вентиляции. Такой подход более эффективен, однако требует более трудоемкого монтажа и дополнительных затрат на организацию отвода. Канал должен быть герметичным, рекомендуется также установка клапана, отсекающего приток воздуха с улицы в помещение.

После подбора пластикового воздуховода для вытяжки на кухне купить его можно по выгодной цене напрямую у производителя.

Прямоугольные и круглые пластиковые вентиляционные каналы
