Как правильно сделать пол в каркасном доме на сваях

Утеплители и их свойства

Основная схема утепления В отличие от вертикальных конструкций, для утепления пола могут применяться не только рулонные маты или плиты, но и сыпучие либо рыхлые материалы (о способах утепления каркасного дома подробно написано в нашей статье). Только нужно помнить, что они должны быть лёгкими, так как конструкция не имеет возможности опираться на грунт. Поэтому такой, достаточно весомый материал, как керамзит, в данном случае применять нельзя.

Предлагаем ознакомиться Доска для потолка в деревянном доме

А что же можно? Надеемся, что в выборе подходящего утеплителя поможет следующая глава.

Разнообразие материалов К таковым материалам относятся:

1. Минеральные ваты (ГОСТ 4640-2011), производимые либо из расплава габбро-базальтовых пород, либо из вулканических или металлургических шлаков. Плюс этих ват не только в необходимом для этой конструкции коэффициенте теплопроводности, но и в практически абсолютной негорючести. По стандарту температурным пределом для них диапазон от -180 до 700 градусов (об утеплении каркасного дома минеральной ватой читайте в статье).

Базальтовая плита

Нарезной мат из шлаковаты

Стекловата в рулоне

1. Пенопласты (ГОСТ 15588-2014). Под этим термином могут скрываться плиты из вспененных пластических масс, два вида которых активно применяются в строительстве. Один из них — полистирол, а другой – полиуретан. Последний тоже формуется в плиты, но из-за более высокой цены в такой форме он менее популярен в народе. Если его и применяют, то чаще в виде пены, а вот пенополистирол очень востребован. Плиты ППС бывают трёх типов: наиболее дешёвый тип «Р», который режут из одного большого блока, имеет выраженную зернистую структуру, и «Т», формуемый пневматическим, вакуумным или комбинированным способами. И тот и другой варианты могут содержать графит, который добавляется для улучшения теплоизоляционных характеристик.

ЭППС с графитом

Экструзионный полистирол, тип «Т»

Полистирол тип «Р»

На заметку: плиты из полистирола могут иметь отформованную в четверть кромку. Но здесь этого не требуется, так как плиты не стыкуются между собой, а укладываются между лагами. Поэтому для утепления пола внутри каркаса нужно брать вариант с обычной прямоугольной кромкой. Размеры у таких плит разные, как и вариации толщины.

1. Эковата (ГОСТ 16381-77). Этим термином принято называть целлюлозный утеплитель, содержащий антипиреновые и биоцидные добавки, но согласно стандарту, по виду используемого сырья эковаты могут отличаться. То есть, их могут изготавливать не только из неорганических веществ, но и из органики или их комбинации. Так что не стоит уповать на абсолютную экологичность этого материала, которую так пропагандируют его продавцы. Однако, для утепления пола он вполне подходит, особенно если это не рыхлая вата, которая может терять объём, а плиты или маты.

Предлагаем ознакомиться Сагус отбеливатель для древесины инструкция по применению

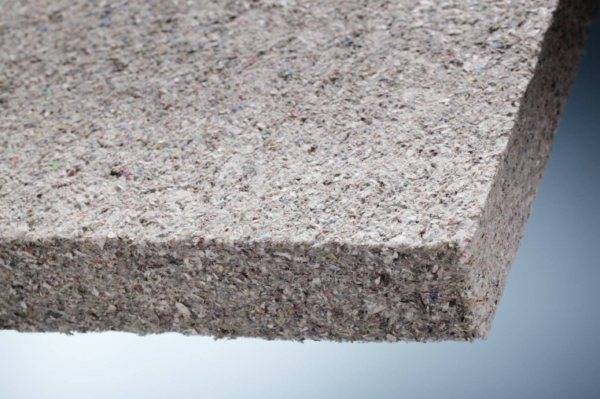

Плита из эковаты

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Утепление пола каркасного дома: выбор материалов и порядок монтажа

Рисунок 4. Утепление пола каркасного дома Через неутепленные нижние перекрытия здания теряется до 20-30 % тепла, уменьшается эффективность и экономичность обогрева дома. Особенно это касается свайно-винтового фундамента, где под домом остается свободное пространство, в котором свободно циркулирует холодный воздух.

Утепление пола в каркасном доме на сваях делают при сборке «пирога» цокольного перекрытия. Для этого применяют разную теплоизоляцию: минеральную вату, эковату, пенополистирол, пенопласт, древесно-стружечные плиты, керамзит.

Рулонная теплоизоляция

Рисунок 5. Базальтовая минвата Чаще всего для утепления пола в каркасном доме на сваях применяют волокнистую минвату – базальтовую, шлаковую, стекловату. Это доступный, удобный в обработке утеплитель с низким коэффициентом теплопроводности. Плюсы минваты:

высокие теплоизоляционные свойства;

• экологичность и нетоксичность;
• простота обработки;
• пожарная безопасность;
• легкий вес;
• невысокая стоимость.

Для качественной теплоизоляции домов в Санкт-Петербурге или Ленинградской области достаточно слоя 150-200 мм. Недостаток утеплителя – высокая гигроскопичность, его обязательно защищают от попадания воды и пара.

Жесткие штучные утеплители

Рисунок 6. Пенополистирол Пеноплекс Из них чаще всего используют пенопласт или экструдированный пенополистирол (ЭППС). Достоинства материалов:

• рекордно низкий коэфициент теплопроводности;
• очень легкий вес;
• влагонепроницаемость.

Плиты утеплителя практически не создают нагрузку на перекрытия, поэтому для чернового настила можно использовать недорогие материалы. При этом, такая теплоизоляция сложнее в монтаже, она требует тщательной заделки щелей и стыков. Пенопласт – самый дешевый и доступный утеплитель. Но он достаточно хрупкий, горючий, разрушается при контакте с водой. ЭППС более практичен, но он достаточно дорогой.

Насыпные утеплители

Засыпная теплоизоляция достаточно популярна при утеплении пола каркасного дома. Здесь используют керамзит, опилки, шлак, перлит. Плюс сыпучих утеплителей:

• равномерное заполнения всех щелей между балками;
• простота выравнивания слоя;
• возможность регулирования толщины утеплителя;
• невысокая цена.

Также готовый настил выдерживает высокую нагрузку. Насыпные заполнители насыпают на перекрытие нижнего этажа при укладке чернового настила на лаги. При этом используют бруски сечением 50х50 мм или плиты OSB толщиной 15-20 мм.

В качестве альтернативы керамзиту или опилкам применяют эковату. Она безопасна и экологична. Имеет легкий вес и создает минимальную нагрузку. Минус – высокая цена.

Несущие конструкции

Устройство полов в каркасном доме на сваяхначинают лишь после того, как обустроен сам фундамент и выполнена его обвязка. Обвязка позволяет конструкции стать более жёсткой и устойчивой. По сути, она держит её «на месте».

Для обвязки при создании пирога дома используют балки из деревянного бруса, скрепляемые между собой лагами. Сечение бруса должно быть не меньше 10 на 10 см. В большинстве случаев, этого значения будет вполне достаточно. Хотя, многое зависит от толщины стен, поскольку обвязка ориентируется именно на неё.

Балки устанавливают на сваи фундамента, так, чтобы блина одного пролёта не превышала трёх метров. Если она больше, то необходимо установить дополнительные сваи. Под балки кладут гидроизоляцию из рубероида или пенофола. Каждый брус соединяют с помощью вырезанных предварительно «замков», после чего вбивают гвозди.

Для лаг также используют брусья, но более толстые. Их сечение должно быть не меньше 10 на 25 см, если речь идёт о первом этаже. Для обвязки второго этажа достаточно будет балок с сечением 7 на 20 см. Расстояние между лагами составляет 50 см. В некоторых случаях, если предполагается повышенная нагрузка на дом, он может быть уменьшен до 40 см.

Перед укладкой балок, на основной конструкции обвязки делают разметку и вырезают в её брусьях пазы, в которые и будут уложены лаги. Крепят их с использованием дюбелей, саморезов или гвоздей.

Если конструкция предполагает наличие бетонного пола с подогревом, то конструкцию укрепляют дополнительными перемычками, расположенными на расстоянии в 1,5 м друг от друга.

Доски с сечением 3 на 3 см для чернового пола располагают под лагами. Также, после того, как все работы по созданию этой деревянной конструкции закончены, все элементы необходимо обработать антисептиками и препаратами, которые снижают возгораемость древесины. Благодаря этому, пол не будет гнить, а опасность пожаров заметно уменьшится. Ведь у земли деревянная конструкция особенно подвержена воздействию различных неблагоприятных факторов внешней среды.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни — это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
2. Высчитывают, в каких местах лучше всего засверлить болты
3. Заготавливают отверстия в бетоне.
4. Укладывают гидроизоляцию
5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

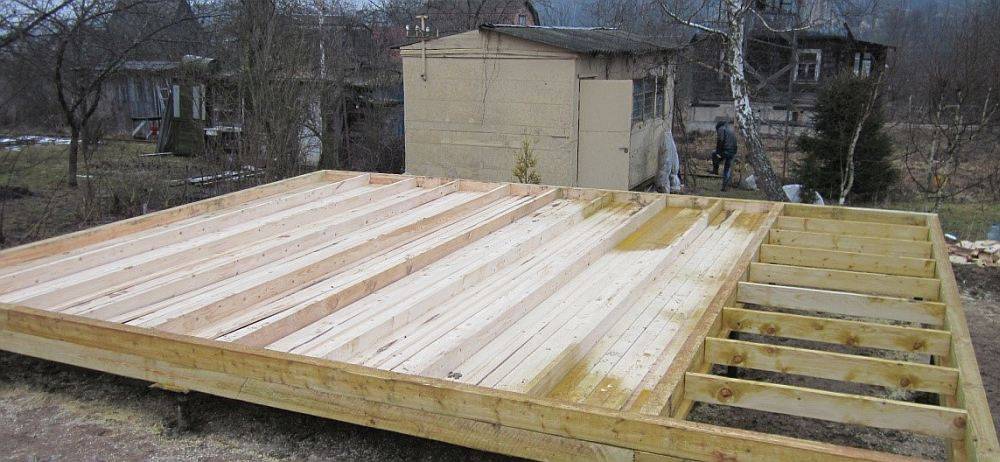

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании

Поэтому важно сделать качественную гидро-, ветро- и парозащиту

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Особенности устройства и монтажа теплого пола в каркасном доме

Тёплые полы бывают:

1. Электрическими — нагревательным элементом является кабель;
2. Водяными — обогрев производится теплоносителем, который движется по трубам.

В том числе, требуется качественно утеплить наружные стены и удалить щели. Без этого, достичь комфортной температуры будет не возможно, ведь стены в таком помещении тонкие.

Так как, каркасные дома размещаются на сваях, то заливать их стяжкой из цементной смеси не рекомендовано. Это значительно утяжелит конструкцию, и увеличит нагрузку на перекрытия. Если вы все же решили использовать эту технологию, то надо убедиться в способности основания  выдержать вес всей структуры.

При выборе системы обогрева, стоит учитывать:

• климатические условия;
• геологические характеристики местности;
• конструктивные особенности дома;
• показатель тепловых потерь.

Экономичней, по расходу электроэнергии, считается водяная конструкция. Однако при монтаже она достаточно затратная, так как требуется много комплектующих, но это быстро окупится при эксплуатации.

При установке водяной системы, важно правильно произвести расчёт теплопотерь и мощности пола, ещё на стадии заливки ленточного фундамента и строительства дома

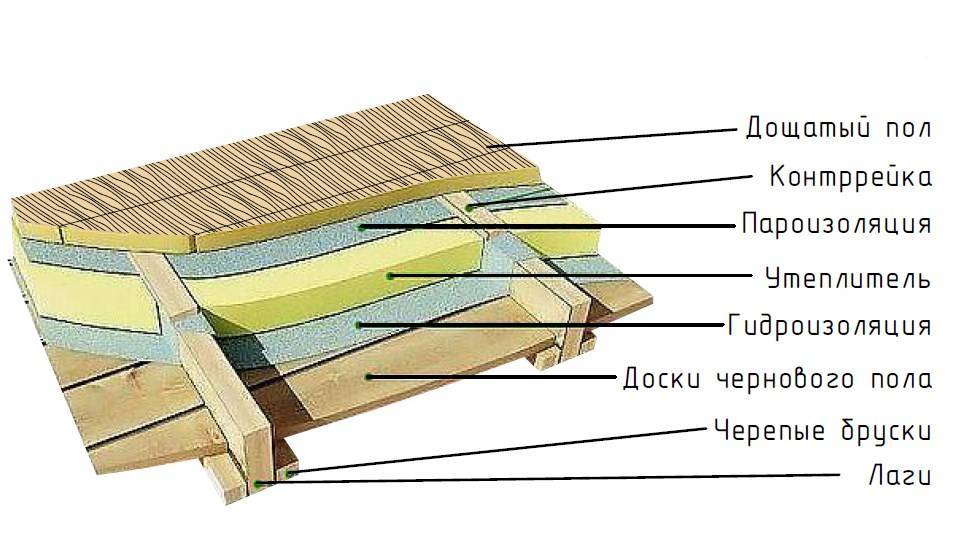

Создание чернового пола

Далее, когда собраны самые основные части полов в каркасном доме, требуется создать черновой пол. Для него можно купить доску необрезную, ОСП, фанеру и т. д. Ею зашиваются все лаги. Вот тут как раз и пригодятся опорные бруски, если в качестве материала для чернового пола используется ОСП

Важно помнить, что на этом этапе производятся работы, связанные с утеплением и гидроизоляцией

Шаг 1. Между лагами и перемычками требуется положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и т. д. Он укладывается так, чтобы до краев лаг оставалось свободное пространство – необходимы вентиляционные зазоры.

Укладка утеплителя

Шаг 2

На этом же этапе важно провести и все основные коммуникации. В противном случае сделать их будет впоследствии сложнее. Коммуникации также проводятся на этом этапе

Коммуникации также проводятся на этом этапе

Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и зафиксировать его. Он обеспечит защиту пирога от влаги, идущей снаружи дома, а также даст возможность излишкам влаги не задерживаться изнутри. Отдельные полотна пароизоляции укладываются обязательно с нахлестом друг на друга, а стыки фиксируются и соединяются между собой, чтобы обеспечить оптимальный уровень защиты.

Укладка пароизоляции

Шаг 4. После этого нужно положить плиты ОСП толщиной 3-3,5 см. Также можно положить и обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно оставляют 2 мм). Если его не предусмотреть, то пол со временем может деформироваться.

Монтаж плит ОСП

Шаг 5. После этого этапа можно оформлять чистовые полы.

Пол первого и второго этажей

Пирог пола в двухэтажном каркасном доме создается по одинаковой технологии для обоих этажей. Поэтому, если надо создавать 2 пола – достаточно просто повторить алгоритм, описанный ниже.

Начинается работа с подготовки:

1. Проверить, насколько ровным вышел фундамент дома-каркасника. Стоит измерить высоту всех углов и сравнить показатели. Если всё совпало – измерить еще и диагонали между углами. Неточности придется исправлять, добавляя к фундаменту цемент в нужных местах или убирая излишки.
2. Разметить точки для отверстий под анкерные болты по всему периметру фундамента. Шаг между ними должен быть примерно равным, а других требований нет.
3. Выдолбить сами отверстия.
4. Изолировать фундамент от влаги. Гидроизоляция чернового пола в каркасном доме может проводиться либо путем обмазывания фундамента водоотталкивающим раствором, либо путем укладки непроницаемой пленки.

Следующий этап создания пола первого этажа в каркасном доме – укладка деревянных лежней:

1. Уложить доски необходимого размера по периметру фундамента.
2. Прикрепить анкерными болтами к отверстиям, сделанным ранее.
3. Положить поверх досок гидроизоляционный слой (можно аналогичный тому, что наверху фундамента).
4. Проверить ровность установки лежней, используя строительный уровень. Подкорректировать горизонтальную плоскость, если требуется (убрать лишнее рубанком, набить недостающее или целиком заменить доску – по ситуации).

Продолжается укладка пола в каркасном доме монтажом опор и балок перекрытий:

1. Рассчитать количество опорного бруса (в идеале – сечением 10х10 см) и балок. Кроме плана здания с высчитанной площадью, здесь будет полезной схема – пол каркасного дома в разрезе.
2. Обработать высушенные балки и опоры от гниения антисептиком, биозащитной пропиткой.
3. Отметить на плане дома точные места установки опор и их высоту.
4. Установить бруски в отмеченных на план-схеме местах, подложив под них тонкий слой гидроизоляционного материала.
5. Прикрепить к лежням обычными гвоздями.
6. Установить балки на опорный брус и тоже прикрепить гвоздями (к лежням лучше прибивать рифлеными, а не обычными). Если толщина пола каркасного дома (между балками и лежнями) больше 1 м, то стоит использовать укосины как дополнительное крепление.
7. Отрезать лишние части балок, если таковые обнаружились.

Дальше пол второго этажа в каркасном доме, как и первого, переходит к этапу обвязки и установки лаг:

1. Подготовить для обвязки сухие и ровные доски толщиной от 3 до 5 см. Ширина досок должна рассчитываться в зависимости от несущей нагрузки здания и толщины теплоизоляционного слоя. Но обычно она составляет около 15 см.
2. Расставить доски на ребро со всех сторон фундамента, разместив параллельно установленным ранее балкам. Выровнять по внешней стороне лежней.
3. Прибить доски гвоздями, делая шаг между креплениями 20 см.
4. Разметить точки установки лаг – для этого понадобится отсчитать 40 см от обвязочной доски в углу конструкции.
5. Положить лаги наверх балок и установить на ребро. Подровнять к нанесенной ранее разметке.
6. Обрезать излишки. Если же длины досок наоборот не хватает, то состыковать их с небольшим нахлестом. Стыки должны быть точно на балках.
7. Прикрепить лаги гвоздями одновременно к лежням и к обвязке. А если есть пересечение между лагами и балками – то прибить и к ним.

Теперь, когда конструкция чернового пола готова, остается покрыть ее изоляционными материалами:

1. Выбрать утеплитель. Чаще всего покупают дешевую минеральную вату – за свои деньги она дает отличную теплопроводность.
2. Если утеплитель недостаточно плотный – подбить к лагам снизу подшивку (доски толщиной 2,5 см, покрытые биозащитной пропиткой). Если же теплоизоляция качественная, этап можно пропускать.
3. Строительным степлером прикрепить поперек лаг гидроизоляционную мембрану.
4. Покрыть лаги выбранным утеплителем, пространство между лагами тоже плотно утрамбовать этим материалом. Если утеплитель кладется более чем в 1 слой, то соседние листы должны укладываться внахлест, причем стыки не должны совпадать.
5. Поверх утеплителя кладут пароизоляционную пленку. Тоже прикрепить степлером.

На этом черновой пол полностью завершен. Остается только установить чистовое (финишное) покрытие, которым может быть что угодно, от ламината до керамической плитки. Также, не лишним будет смонтировать сетку от грызунов по всему низу пола первого этажа.

Далее в видео еще один интересный вариант монтажа пола в каркаснике.

Требования, предъявляемые к древесине и материалам

Технологический процесс обустройства каждого элемента здания, предлагает разную последовательность и сочетания компонентов многослойной структуры.

Так для кровли свой набор слоев, для пола и стен свой. В данной статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.

Перед тем как выбрать материал пола следует определиться с видом фундамента.

В большинстве своем случаев каркасные дома возводят на свайных фундаментах или на фундаменте ленточного типа. Это связанно в первую очередь с тем, что дом получается не тяжелым до 16 тонн. А свайный фундамент самый дешевый, так как не требует применения специальной строительной техники. Поэтому мы примем, что у нас фундамент нашего дома имеет свайный вид.

При строительстве обычно применяют в качестве материала для пола хвойные породы древесины сосна и ель. Доски и брусья получаются достаточно прочные, легкие, надежные, а так же менее всего подвержены процессу гниения. И цена такого строительного материала незначительная. Но если вы хотите чтобы ваш дом простоял достаточно долгое время, следует использовать твердые породы, такие как дуб.

Брусья и доски получаются долговечнее намного прочнее, соответственно тяжелее. Дуб обязательно используют при возведении больших и тяжелых каркасных домов. Удовольствие это не из дешевых.

В основе всей конструкции лежат лаги, поэтому для их обустройства применяют брус с сечением 10х15 см или с сечением 15х20 см. Брус устанавливаем на ребро площадки сваи. Чем больше опор под лагами, тем меньшее сечение бруса можно применять, но специалисты не рекомендуют брус меньше 10х10 см.

 Не забываем, что между брусом и металлической сваей следует укладывать слой гидроизоляции.

Ввек высоких технологий не следует использовать толь или пергамент, а лучше всего довериться проверенным средствам гидроизолу, линокрому или рубероиду.

Для надежности изоляции укладывают двойной слой. Так же вместо бруса можно использовать доски шириной в пределах 15-25 см. и толщиной в пределах 5-6 см. Технология укладки такая же на ребро.

Для подшивки нижнего слоя (чернового), который будет удерживать утеплитель, можно использовать не обрезную доску, фанеру, ОСП плиты, плоский шифер. Ограничений нет, самое главное, чтобы материал был влагостойким и устойчив к перепадам температур.

Для подшивки верхнего слоя под ламинат, паркет, линолеум лучше всего использовать обрезную доску, которая позволяет прямо на нее устанавливать финишное отделочное покрытие. При этом толщина досок может быть в интервале от 25 до 35 мм.

Если вы предусматриваете выравнивание поверхности пола плитами фанеры, ОСП или другим материалом, то в качестве материала для чистового пола можно использовать не обрезную доску. А если вы не хотите все усложнять, то можно использовать шпунтовую доску, она и будет финишным напольным покрытием, но как вы понимаете это дорогое удовольствие.

Для обшивки перекрытий второго и более этажей, можно использовать любой материал, так как он несет больше декоративные функции, чем функциональные. А вот чистовые полы второго и последующих этажей монтируют, так же как и для первого этажа.

Для чердачных помещений черновой пол должен быть прочным, чтобы выдержал вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель), оставляют в открытом виде, поэтому вся нагрузка ложится на черновой пол чердака.

Для защиты всех деревянных конструкций используют обработку специальными средствами антисептиками и пенетрирующие составами. Но есть маленькие нюансы, лучше все обработать до монтажа каждый элемент по отдельности.

Антисептики применяют против гниения и имеют свойство выветриваться в течение 6-7 лет, потребуется дополнительная обработка. Пенетрирующими составами применяют против возгорания дерева, обрабатывают один раз и навсегда, но и цена намного выше, чем у антисептиков.

В качестве крепежа используют гвозди или саморезы. Предпочтительней использовать гвозди, потому что они гораздо лучше держат поперечную нагрузку.

При крепеже габаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Металлические уголки вбираем из нержавеющей стали и крепим их так же гвоздями или саморезами.

К соединению всех элементов, следует отнестись ответственно, ведь от этого будет зависеть скрип при ходьбе.

Устройство внешней стены каркасного дома

Сразу нужно сказать, что стена в каркасном доме имеет сложное многослойное устройство, так что, перед тем как сделать выбор между самостоятельным строительством дома и его покупкой, надо детально разобрать каждый слой стены.

Правильный пирог стены состоит из следующих элементов:

В качестве утеплителя во внешних каркасных стенах производители чаще всего используют минеральную вату

1. Самый первый слой — это каркас из деревянного бруса. Размер бруса может быть самым разным, но в классическом варианте он должен составлять 150х150 мм. Обычно в России такой размер и делают производители, но в Западной Европе сегодня используют брус и меньшего, и большего размеров;
2. Между стойками деревянного каркаса идёт утеплитель. Обычно пирог стены «каркасника» предполагает использование именно минерального утеплителя, то есть, минеральной ваты, который может использоваться и в виде плиток, и в виде более привычных рулонов. А вот пирог пола, его устройство, может подразумевать покрытие и другим утеплителем, даже сыпучим по типу керамзита или экструдированного пенополистирола;
3. Третий слой представляет собой древесноволокнистую плиту (чаще всего используются плиты ОСП), толщина которой должна составлять минимум 15 мм (в данном случае, чем больше её толщина — тем лучше). Сегодня на отечественном рынке можно найти совсем уж дешёвые предложения, которые предполагают, что устройство стены имеет плиту ОСП даже меньшую по толщине, чем 15 мм. И тут сразу стоит дать предупреждение: в доме с такими «великолепными» стенами можно будет жить летом, а также в конце весны и начале осени. Для круглогодичного проживания он не подойдёт. Так что, перед тем как делать заказ, следует внимательно изучить пирог пола и стен предлагаемого продавцом строения. Например, если утепление пола в каркасном доме провести не так уж и сложно, то со стенами впоследствии могут быть серьёзные проблемы;
4. Следующий, четвёртый слой, предполагает наличие горизонтальной обрешётки. Чаще всего её изготавливают из дощатого материала, в некоторых случаях может быть использован и алюминиевый профиль. Большого значения это не имеет, так как обрешётка никак не повлияет на физические свойства дома в целом;
5. Пятый слой — это утеплитель, обычно используется либо пенополистирол, либо минеральная вата (в большинстве случаев производители предпочитают именно первый вариант, что не лишено основания, так как по своим свойствам оба материала примерно одинаковы, а вот по стоимости минеральная вата значительно дороже пенополистирола);
6. Шестой слой представляет собой многофункциональную мембрану, которая выполняет функции ветрозащиты и пароизоляции (обычно мембрана представляет собой полиэтиленовую плёнку, но сама по себе плёнка очень плотная и функцию ветрозащиты выполняет отлично);
7. Седьмой слой — это тоже обрешётка, но уже не горизонтальная, а вертикальная. Она также может быть дощатой, а может состоять и из алюминиевого профиля, устройство каркасной стены вполне может предполагать использование и такого варианта;
8. Восьмой слой — это обычная отделка (в качестве отделочного материала можно использовать всё что угодно, кроме, пожалуй, натурального камня, который даёт существенную нагрузку на перекрытия, что в щитовых каркасных домах нежелательно в виду лёгкости их конструкции);
9. Следующий слой — пароизоляционный материал (опять же, чаще всего в каркасных домах используется плотная полиэтиленовая плёнка);
10. Самый последний слой — это внутренняя обшивка. Чаще всего для неё используется в подобных домах либо вагонка (деревянная), либо гипсокартон. Последний вариант предпочтительнее, так как гипсокартон впоследствии можно дополнительно отделать любыми другими материалами, а вот вагонку — нет.

Как видно, пирог стены такого дома многослоен и довольно сложен. А вот пирог пола будет уже несколько более простым.

Внешняя стена каркасного дома в разрезе

Расчёт нагрузки перекрытий

Суммарная нагрузка складывается из веса самой конструкции – константа, и нагрузки используемых в слоях изоляции и отделки материалов – переменная. Оптимальное значение – не более 250 кг на 1 м.кв. Полная нагрузка – это константа + переменная величина.

От того насколько верно произведены все необходимые вычисления, зависит сколько времени прослужит дом своим хозяевам. Проще выполнять расчеты с помощью специальных строительных калькуляторов.

Внимание! При самостоятельном вычислении предельно допустимых нагрузок необходимо просуммировать вес стяжки, утеплителя, перегородок и мебели, которая будет находиться в помещении. Все необходимые для расчета цифры можно взять в соответствующих справочниках

Что такое черновой пол

Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.

При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины. Черновой пол почти не испытывает нагрузки

Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен

Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.
