Сборка электрической части перфоратора Hitachi DH24PC3
Разделим сборку электрической части перфоратора на этапы.
Сборка статора

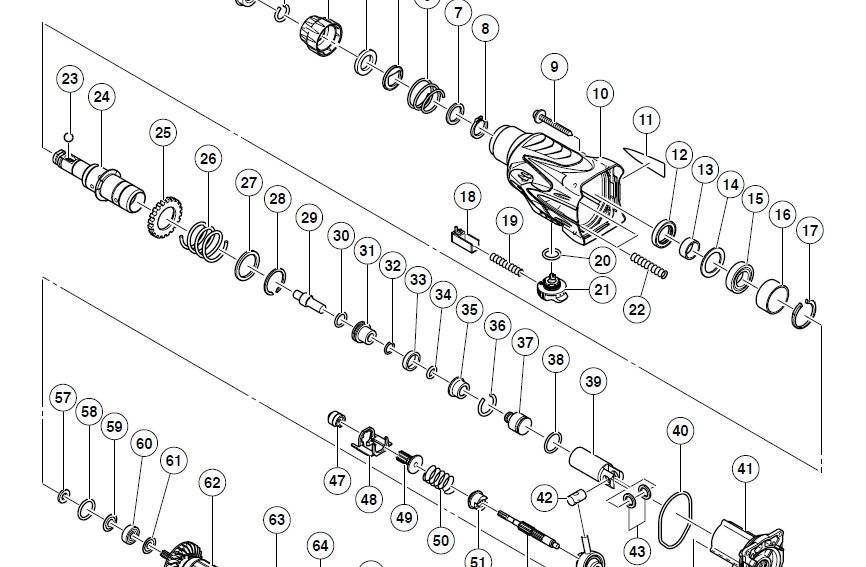

Отремонтированный или новый статор поз.65 устанавливается в корпус статора поз.68 и крепится при помощи фиксирующих шурупов М4×50 поз.64. Артикул статора 340635F.
Сверху статор закрывается направляющей крыльчатки электродвигателя поз.63. Провода статора выводятся на кнопку управления поз.70В.
Сборка ротора
В перфораторе применяется якорь электродвигателя 220-230В, артикул 360720Е.
Новый или отремонтированный своими руками ротор поз.62 устанавливается в гнездо во внутреннем корпусе поз.41, с предварительно надетыми на вал ротора войлочной прокладкой поз.57, уплотнительным кольцом поз.58, уплотнительной прокладкой поз.59, подшипником 608DDM, поз.60 и стальной прокладкой поз.61. Габариты подшипника 8x22x7, российский аналог 80018.
Собранный ротор вставляется косозубой шестерней в механический блок перфоратора.
Осталось соединить механический блок и корпус статора.
Когда будете вставлять ротор в корпус статора, удалите предварительно угольные щетки вместе с щеткодержателями.
Сборка цепей управления
Цепи управления представляют собой схему, позволяющую плавно запускать перфоратор, регулировать частоту и скорость его работы.
В перфораторе Hitachi DH23PC3 используются угольные электрощетки поз.74, 77 с автостопом. Автостоп не позволяет включить перфоратор, если щетки изношены больше допустимой нормы.
Угольные щетки с автостопом имеют артикул 999072, у обычных щеток артикул 999041. Угольные щетки в корпусе перфоратора фиксируются щеткодержателями поз.75, артикул 955203.
В некоторых модификациях применяются дроссель поз.69 и диодный контакт поз.72.
В цепь питания включен конденсатор подавления помех поз.78.
В перфораторе используется кнопочный выключатель 220В (OLD 331454/324536). Артикул 335796. Тип выключателя TG801TSBU-1.
Детали цепей управления монтируются внутри ручки корпуса статора.
Подсоедините перфоратор к сети переменно тока, проверьте его работу на всех режимах. Убедитесь в плавности регулировок и работе перфоратора без лишнего шума.
Все!
Обзор бесщеточных перфораторов Hitachi AC
Бесщеточный перфоратор Hitachi 1-9/16″ SDS Max AC с AHB и UVP (DH40MEY)
Технические характеристики
- Емкость: сверло 40 мм (1-9/16″); Буровая коронка 105 мм (4-1/8″)
- Потребляемая мощность: 1150 Вт
- Хвостовик бит: SDS макс.
- Энергия удара: 8,1 футо-фунта
- Скорость без нагрузки: 250–500 об/мин.
- Частота ударов при полной нагрузке: 1430–2850 ударов в минуту
- Общая длина: 18-4/5″
- Вес (включая боковую рукоятку): 16,5 фунтов.
- Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.
Бесщеточный перфоратор Hitachi 1-3/4″ SDS Max AC с AHB (DH45ME)
Технические характеристики
- Емкость: сверло 45 мм (1-3/4″); Буровая коронка 125 мм (4-29/32″)
- Потребляемая мощность: 1500 Вт
- Хвостовик бит: SDS макс.
- Энергия удара: 9,9 фут-фунтов
- Скорость без нагрузки: 110 В: 120–270 об/мин / 220 В: 120–310 об/мин
- Частота ударов при полной нагрузке: 110 В: 1 200–2 500 ударов в минуту / 220 В: 1 200–2 950 ударов в минуту
- Общая длина: 21-1/16″
- Вес (включая боковую рукоятку): 19,8 фунта.
- Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.
Бесщеточный перфоратор Hitachi 1-3/4″ SDS Max AC с AHB и UVP (DH45MEY)
Технические характеристики
- Емкость: сверло 45 мм (1-3/4″); Буровая коронка 125 мм (4-29/32″)
- Потребляемая мощность: 1500 Вт
- Хвостовик бит: SDS макс.
- Энергия удара: 9,9 фут-фунтов
- Скорость без нагрузки: 110 В: 120–270 об/мин / 220 В: 120–310 об/мин
- Частота ударов при полной нагрузке: 110 В: 1 200–2 500 ударов в минуту / 220 В: 1 200–2 950 ударов в минуту
- Общая длина: 21-1/16″
- Вес (включая боковую рукоятку): 20,9 фунта.
- Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.
Бесщеточный перфоратор Hitachi 2-1/16″ SDS Max AC с AHB (DH52ME)
Технические характеристики
- Емкость: сверло: 52 мм (2-1/16″); Буровая коронка: 160 мм (6-1/4″)
- Потребляемая мощность: 1500 Вт
- Хвостовик бит: SDS макс.
- Энергия удара: 16,2 футо-фунта
- Скорость без нагрузки: 110 В: 110–260 об/мин / 220 В: 110–280 об/мин
- Частота ударов при полной нагрузке: 110 В: 1 000–2 200 ударов в минуту / 220 В: 1 000–2 400 ударов в минуту
- Общая длина: 23-1/32″
- Вес (включая боковую рукоятку): 24,2 фунта.
- Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.
Технические характеристики
- Емкость: сверло: 52 мм (2-1/16″); Буровая коронка: 160 мм (6-1/4″)
- Потребляемая мощность: 1500 Вт
- Хвостовик бит: SDS макс.
- Энергия удара: 16,2 футо-фунта
- Скорость без нагрузки: 110 В: 110–260 об/мин / 220 В: 110–280 об/мин
- Частота ударов при полной нагрузке: 110 В: 1 000–2 200 ударов в минуту / 220 В: 1 000–2 400 ударов в минуту
- Общая длина: 23-1/32″
- Вес (включая боковую рукоятку): 25,3 фунта.
- Стандартные аксессуары: боковая рукоятка, стопор, смазка для перфоратора A, чехол для переноски.
Ознакомьтесь с инструментами Hitachi Rotary Hammer в Acme Tools!
Почему марка Хитачи красива для потребителей
Японские изделия снискали в мире славу очень качественных и надёжных инструментов. В изготовлении применяются новейшие материалы, передовые научные разработки.
Отличие перфораторов Хитачи от остальных брендов:
- Линейка техники для строительных работ, которая связана с разрушением конструкций и пробиванием ходов в них под брендом Hitachi самая просторная в мире. Предлагается ряд от 2 до 18 кг весом с разной степенью оснащенности.
- Вся продукция размещена в нижнем сегменте цен – это маркетинговая политика компании.
- независимо от страны изготовителя, новшества вводятся во все модели.
- Запчасти доступны и делаются на тех же заводах, что и главная техника.
Минусы перфораторов Хитачи связаны с применением недорогих пластмасс экономными китайцами даже на заводах, принадлежащих Хитачи. Но там же процветает сборка в домашних условиях, туда же отдают заказ на изготовление второстепенных деталей. Получившийся инструмент ломается по причинам быстрого износа регуляторов, резинок на бойках, электрических вилок.
В необходимости, где делают и какая начинка инструмента, меняются и стоимости. Порой встречается пробойник Хитачи за 3 тысячи, а можно заметить инструмент за 50 тысяч рублей.
Описание образцов продукции

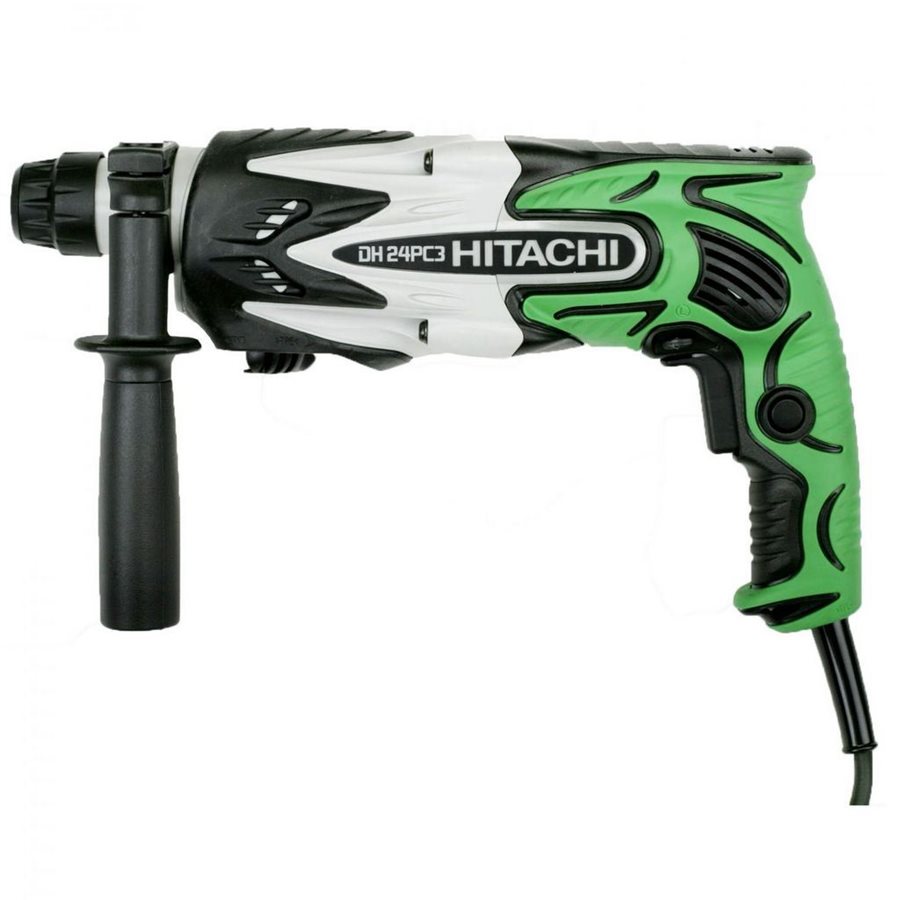

Пример хорошей модели, созданной на японских пром. площадках — перфаратор Hitachi DH24PC3. Изделие выделяется совершенством форм и их единством с удобством в работе и лёгким управлением. Лёгкий инструмент имеет три рабочего режима, считается многофункциональным помощником мастера. При весе 2,4 кг аппарат мощный, о чем поведают технические свойства:
- рабочих режимов – 3;
- ударный момент – 3,2 Дж;
- диаметр отверстия в бетоне – до 24 мм;
- мощность потребления – 800 Вт;
- реверс – есть;
- патрон – SDS+.
Стоимость изделия от изготовителя 8773 рубля.
Образцом лёгкого пробойника, созданного в Китае, будет перфаратор Hitachi DH26PC. Инструмент по собственным свойствам скорее предназначается для домашнего ремонта, связанного с реконструкцией квартиры. Мотор укомплектовывается из деталей, доставленных из Японии. Его мощность 730 Вт при весе инструмента 3,2 кг. Перфаратор имеет 2 рабочего режима – сверление и сверление с ударом. При этом сила удара 2,8 Дж соизмерима с более мощным инструментом. Прибор сверлит в дереве без удара отверстия в 32 мм, может закручивать винтообразные соединения, так как имеет режим реверса. Быстрозажимной патрон SDS+ делает легче и убыстряет смену насадок. Устройство поддерживает на х/х 1100 оборотов и 4300 ударов за минуту. Стоимость перфоратора, произведённого в Китае 6700 рублей.
Как разобрать японский перфоратор Hitachi DH 24PC3
Для начала разбираем перфоратор, выкрутив несколько саморезов в районе ручки.
Поддеваем аккуратно по шву и снимаем крышку ручки. Под ней все достаточно печально – пыль от строительных работ при прокладке СКС (структурированных кабельных сетей, в общем локальной сети по-русски) оказалась внутри во всех местах.
Обычно эта пыль и выводит инструмент из строя. Пыль забивается в и контакты внутри него быстрее стираются. То же самое происходит и с щетками электродвигателя, хотя они считаются расходным материалом и меняются достаточно легко.
Тяжелее с подшипниками, редуктором и ударным механизмом — это дорогостоящие узлы.
Переключатель перфоратора имеет сложную структуру – его схема часто приведена прямо на корпусе.
Сложность обусловлена тем, что приходится управлять большой мощностью, подаваемой на двигатель, к тому же ток обмоток зависит от степени нажатия на .
Поэтому внутри применили сложную систему контактов и установили тиристор. В добавок сверху есть переключатель реверса, что жизнь ремонтнику не облегчает.
Ремонт японского перфоратора Hitachi
В общем и целом, ремонт такого инструмента зачастую сводится к замене переключателя перфоратора на такой же или аналогичный.
В последнем случае приходится конкретно разбираться в схеме подключения и подбирать, учитывая посадочное место и пропускаемую мощность.
Могу сказать сразу – мне повезло и я нашел точно такой же переключатель в своем городе за 800 руб.
Предлагали переключатель от Интерскола, но рычаг реверса на нем был сделали по-другому и сама кнопка шире. Привожу несколько ракурсов переключателя для тех, у кого такой же перфоратор.
В итоге, я просто взял новую кнопку и перекинул на нее все провода в той же последовательности, как и на старом. Хотя в интернете есть немножко схем на этот счет.
Вот схема подключения дрели или перфоратора БУЭ-1.
А вот схема более сложной кнопки дрели или перфоратора с переключателем реверса.
Примерно такая же кнопка стоит в инструментах Интерскол, Makita, Hitachi и других.
Хочу добавить важную особенность при замене кнопки – внутри нее установлены контакты с защелкой – провод как бы закусывает, так что не тяните за провод что есть силы.
Рядом с отверстием для провода есть маленькое отверстие для его освобождения. Если засунуть туда иголку поглубже, то провод освободится и выйдет легко.
В итоге быстро меняем кнопку нашего перфоратора и идем дальше радовать соседей.
Хочу напомнить, что еще одной довольно частой неисправностью является переламывание провода питания в районе его ввода в корпус инструмента.
Чтобы решить эту проблему, просто обрезаете кусок провода с надломом и подключаете оставшийся провод заново к кнопке. Продуваете, вычищаете все от пыли и скручиваете назад покрепче.
На этом ремонт японского перфоратора Hitachi DH 24PC3 успешно произведен. СКСники рады, стены просверлены, соседи молятся, что все закончилось.
Как всегда, удачного ремонта!
Ваш Мастер Пайки.
Симптомы и причины
Поиск следует начинать с внимательного осмотра «внутренностей». Часто поломки типичны и легко устраняются.
Перфоратор не реагирует на нажатие кнопки
Самой простой причиной могут быть отгоревшие или выпавшие из клемм провода.
Если с проводами внутри перфоратора все в порядке, необходимо прозвонить сетевой кабель. Иногда жилы переламываются возле рукоятки. Поврежденный участок отрезают и подключают кабель заново.
Следующая возможная причина неисправности – износ щеток двигателя. При необходимости их следует заменить.
В случае если провода и щетки в порядке, остается проверить кнопку. Частой причиной неисправности может быть засорение пылью от бурения бетона или кирпича. Решает проблему разборка и чистка. Кнопка может иметь выработку на контактах и корпусе. В этом случае ее лучше заменить на новую.
При установке важно не перепутать провода. На оригинальной кнопке имеется наклейка со схемой и маркировкой клемм
Отсутствует плавный пуск и регулировка оборотов
В перфораторе Hitachi DH 24PC3 контроль оборотов зависит от степени нажатия на кнопку, а для обеспечения плавного пуска двигателя в ее корпусе установлен тиристор. Нарушение работы может быть вызвано засорением, деформацией контактов или выходом из строя тиристора. В большинстве случаев кнопку приходится менять.
Искрят щетки
Такие симптомы могут проявляться в трех случаях:
- Щетки плохо прижаты к коллектору ротора. Обычно это результат выработки, и проблема решается заменой на новые.
- Двигатель начинает искрить в случае попадания пыли и мелких частиц в гнезда щеток и на контакты коллектора. Помогает чистка.
- Межвитковое замыкание в обмотках статора или ротора. Потребляемый двигателем ток возрастает и вызывает искрение. Если искрит щетка с одной стороны, это говорит о пробое в одной из обмоток статора. «Фейерверк» с обеих сторон – частый признак сгоревшего ротора. Ремонт сводится к замене двигателя полностью или отдельных его частей.
PC3 щетки установлены в пластмассовые бункеры (держатели)
Если при эксплуатации перфоратора были перегревы, извлекать бункеры следует максимально осторожно. Пластик становится хрупким и часто прилипает к корпусу
С механикой немного сложнее. Для удобства корпус редуктора и детали следует очистить от смазки. Это облегчит поиск повреждений и избавит от лишней грязи.
Посторонний шум

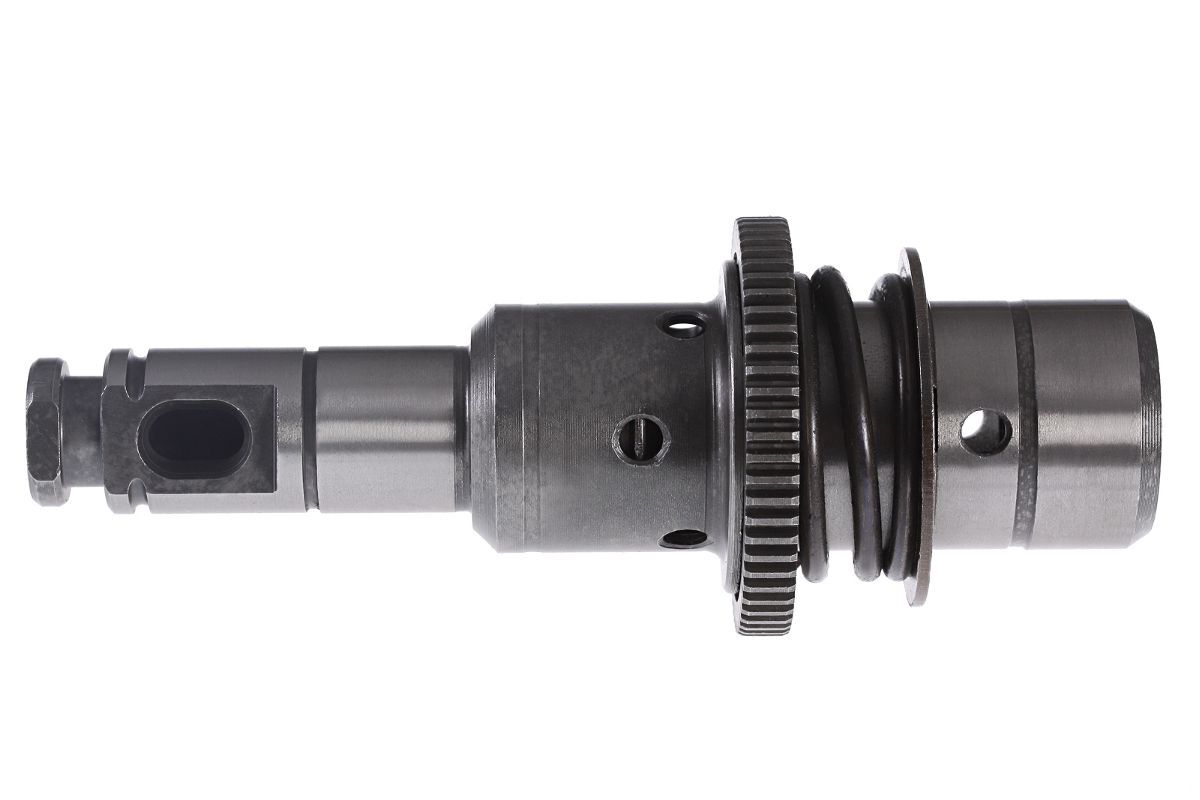

Симптомы, появляющиеся при износе механической части. Выявить неисправность можно после вскрытия и внимательного осмотра всех деталей. Иногда ремонт ограничивается заменой подшипников. В некоторых случаях требуется замена ствола в сборе с шестерней. Каждый случай индивидуален, всё зависит от интенсивности и срока пользования инструментом.
Реже шум означает, что пора менять смазку. Желательно заказать фирменную, но можно подобрать смазочный материал с аналогичными свойствами от другого производителя.
«Плюет» смазкой
Со временем инструмент начинает «плеваться маслом» через патрон. Особенно сильно это проявляется при нагреве в процессе работы на больших оборотах. Утечка происходит из-за износа сальника на стволе под патроном и (или) сальника на бойке.
Перфоратор не долбит
Со временем перфоратор начинает «плохо бить». Ослабление удара происходит из-за износа компрессионного кольца на поршне. Причина может находиться в смазке в виде пыли и грязи. После замены сила удара возвращается.
Причиной полного отсутствия удара может быть деформация бойка. Со стороны патрона боек расплескивается и просто застревает в стволе. Для устранения неисправности необходимо снять фаску на наждаке, вернув детали прежнюю форму.
Найти причину поломки и устранить ее – полдела. Гораздо сложнее все правильно собрать. Иногда получается с десятой попытки, но это не главное.
Самостоятельно отремонтировать перфоратор Hitachi, не прибегая к услугам сервиса, не такая уж и сложная задача.
