Ремонт бочкового перфоратора
Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.
Бочковой перфоратор SDS-plus Intertool DT-0182
Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.
Замена щеток
Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.
Замена подшипников
Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.
Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.
Замена патрона
Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.
Замена патрона на перфораторе
Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.
Ремонт пьяного подшипника
В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.
Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.
Ремонт растровой втулки и ударного болта
Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.
Замена гильзы
Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.
голоса
Рейтинг статьи
Преимущества и недостатки ДИОЛД ПРЭ-7
это был мой первый инструмент покупали два с другом еще в 2010 году когда начали заниматься отделочными работами , устроило цена наличие кейса и буров мой украли в одиннадцатом году а у друга работает до сих пор , аппарат оказался очень живучий много раз падал , нагревали на не прирывной работе так что можно прикуривать , за все это время поменяли щетки, кнопку включения и кабель , сейчас конечно у меня макита так как работы стало больше , для дома диол очень даже пойдет , а так если вы берете не дорогой инструмент и даете ему нагрузку как на профи то конечно он не выдержит
Цена – остальное не успел увидить
хорошо бурит маленькие отверстия до 8-10 мм
недорогой мощный аппарат ремонтопригоден запчасти реально отыскать пока якорь не спалите неприхотлив к качеству смазки безразличен использовать полупрофессионально самый раз пробивал метровые фундаметные блоки 24 мм в натяг но без проблем муфта предохранения от заклинивания есть пусть не врут но момент реально очень большой из слабой руки рвет напрочь
цена. качество . вибро защита.
Недорогой и очень надёжный!
Дешев, мощность для дома вполне достаточная, ударная дрель и рядом не стояла, отверстия бурить намного легче.
1. Мощный. Любые отверстия в стенах панельного дома, штробит и проламывает всё. 2. После доработки стала надёжной боковая рукоятка :). 3. Комплектация: 4 бура, глубиномер, кулачковый патрон,смазка.
Аппарат – зверь. Цена. Комплектность.
Ненадежный,перестал долбить и сверлить,как показало вскрытие,шестерня на роторе слизалась ,при чем не вся а ее конец , т.е. конструктивный или заводской брак,шестерня соприкасалась только кончиком 0,5 мм с другой, если ее удинить хотя бы на еще на 0,5 мм и соприкасающуюся с ней настолько же,то перчик служил бы гораздо дольше..Шестерня литая с ротором,менять жаль,т.к. ротор рабочий,да и смысла нет, возможно это не браковка завода а конструктивная непродумка и шестерню новыго ротора слижет также быстро, за год слизало..В остальном пока норм
тяжеловат слегка для работы с потолками
Умер сразу – Дорогой ремонт
Сила удара маленькая, мощность двигателя небольшая, быстро и сильно нагревается. Подрозетники бурит очень медленно, после четвертого отверстия коронкой диаметром на 65 мм и глубиной 45 мм потек со всех щелей. Подтяжка винтов течи не устраняет. Время работы составляет 20 минут, и 30 минут остывание. Купил для него банку литола на 1 литр., и периодически подкладываю смазку. Снаружи и в районе ротора истатора все в смазке, при работе из него тоже летит смазка. Если же ему не давать смазку, то на сухю внутри все может клинануть. Короче при работе он весь в смазке, на смазку липнет пыль и мусор, постоянно его притираю, работать очень неприятно и неудобно. Пока сделал 17 отверстий под подрозетники, и уже ищу другой перфоратор, т.к. этот вероятно этот скоро сломается.
жрет смазку немеренно при недостатке ее не долбит(резиновые уплотнения надо бы сменить) тяжелый слетает периодически резиновая манжета патрона и стопор но не фатально все приводится в порядок моментально шумный центровка не очень нет фиксации долота в режиме долбления ощутимо греется но переносит без последствий
вес. короткии шнур. нет реверса
Возможно тяжеловат, но это плата за мощность.
К недостаткам отнесу то, что большое радиальное биение так, что по точности дрель не заменит. Вторым пунктом плохое литье корпуса, с завода лопнул передний корпус разборка показала, что была раковина. В моем городе заказать запчасти не реально, купил в другом городе по случаю последнюю на складе хотя и там раковина была, но в менее нагруженном месте цена вопроса 150руб.
1. Шумность. Просто капец (простите за латынь). Даже на холостых оборотах закладывает уши в квартире. Не знаю чем думали конструкторы. 2. Нет фиксации шпинделя. ОЧЕНЬ неудобно при работе долотом.3. Нет расцепной муфты против заклинивания бура. 4. Слабо фиксируется переключатель на простое сверление 5.Сильное осевое биение, если использовать как дрель или миксер. 6. Тяжёлый. На потолке или одной рукой особо не поработаешь. 7. 15 мин. работы, 5 мин. отдых.
1) Нет предохранительной муфты. Для такого мощного аппарата эта муфта крайне необходима (бур 25мм попал в арматуру, перфоратор вылетел из рук, сделал оборот и ударил рукоятью в тыльную часть ладони. итог – перелом, сижу в гипсе). 2)Нет фиксации шпинделя. Пользоваться плоскими зубилами из за этого неудобно.
Механические поломки
При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить
Неисправности в редукторе
Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.
Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.
Неисправность патрона
Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.
Неисправен переключатель режимов
Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

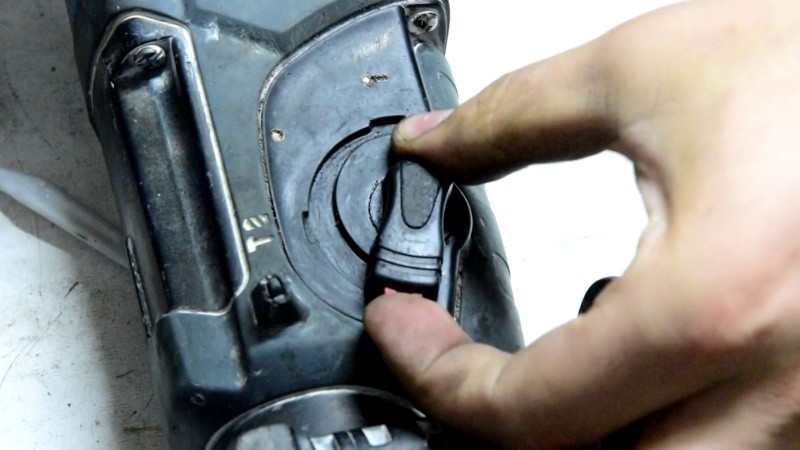

Ремонт переключателя режимов
В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.
Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.
Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.
Электрические неисправности
Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.
Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.
По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:
Отсутствие напряжения в питающей сети, обрыв кабеля
Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.
Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.
Неисправность кнопки пуска
Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.
Стирание щеток
При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.
https://youtube.com/watch?v=D0hgvy9xEGg
По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.
Поломка регулятора оборотов
При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.
Неисправность мотора
Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.
При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.
Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.
Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети
Основные неисправности перфоратора и их внешние признаки
В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

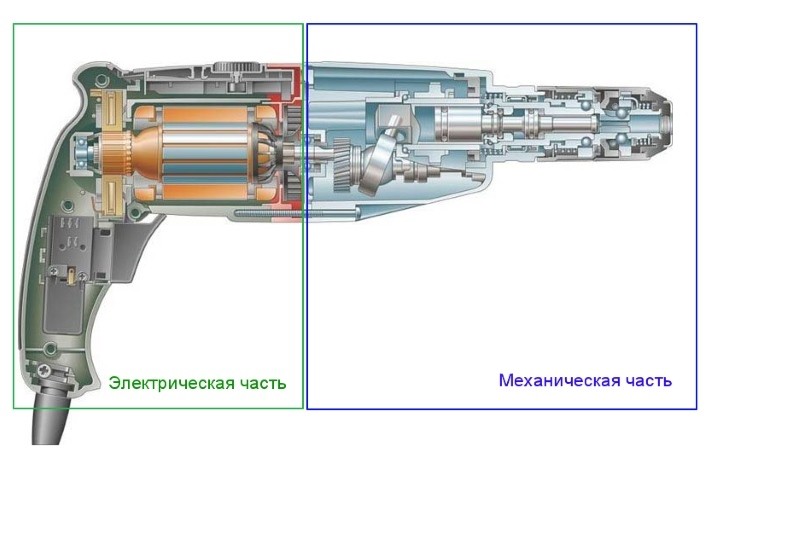

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.
Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.
Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.
Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.
Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:
- устройство не выполняет свои основные функции – сверление и бурение;
- заедание бура в патроне;
- насадка не устанавливается в патроне;
- посторонние шумы при работе устройства.
В электрике чаще всего проявляются следующие дефекты:
- не работает двигатель;
- излишнее искрение щеток;
- появление гари или запаха горелой изоляции.
Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.
Правила работы или как оградить устройство от поломок
Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:
- При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
- Недопустима работа электроперфоратора в холостом режиме.
- Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
- При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
- Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.
