Монтаж второго ряда
Второй и все последующие ряды стены начинают укладывать из углов после замеров отклонения от вертикального и горизонтального положения. При выполнении подобных работ шнур перемещают на блок выше и закрепляют в шве. Для укладки всех последующих рядов применяют клеевую смесь, что позволяет экономить сам материал и время работы.
Укладывать пеноблоки с пересечением зазоров под углом в 90 градусов не рекомендуется, такие швы только послабляют кладку. Для качественной перевязки швов изделия сдвигаются не меньше 25% длины. Идеальным вариантом считается перевязка на половину размера элемента.
Второй и последующие ряды блоков укладываются на клею. Толщина строительной смеси должна находиться в пределах 5 миллиметров. Клей укладывают зубчатым шпателем, равномерно распределяя про поверхности. После укладки и предварительного выравнивания толщина шва уменьшится до 3 миллиметров.
Укладка второго и последующих рядов пеноблоков
Во время проведения работ горизонтальное и вертикальное положение блоков регулируют при помощи отвеса и строительного уровня. Для улучшения несущей способности стены через каждые 3-5 рядов блоков проводят армирование. Для этого в изделиях делают канавки необходимой глубины и укладывают арматуру
Следует обратить внимание на тот факт, что металлические стержни не должны выходить за поверхность блоков
При укладке пенобетона своими руками необходимо соблюдать ряд требований:
- Клеевой состав или цементно-песчаный раствор необходимо готовить небольшими порциями, ведь такие вещества сохраняют свои рабочие характеристики на протяжении 1,5-2 часа после замешивания.
- Корректировка блоков проводится в течение 10-15 минут после укладки. При выполнении работ своими руками используйте смеси с максимальным временем на корректировку. В этом случае неопытный строитель будет иметь больше времени на выравнивание кладки. При использовании качественного раствора поправить блок без повреждений будет проблематично.
- Работы по устройству пенобетонных стен необходимо проводить на протяжении тёплого времени года с весны по средину осени, при температурах от +5 до +25 градусов.
- Для упрощения монтажа поверхность блоков увлажняют. После проведения таких процедур улучшается адгезия пористой поверхности.
- Нанести ровный слой клея можно при помощи зубчатого шпателя.
Следует заметить, что отделочные работы проводятся только через месяц после монтажа стен. Это связано со значительной усадкой пеноблоков, до 3 миллиметров на метр длины.

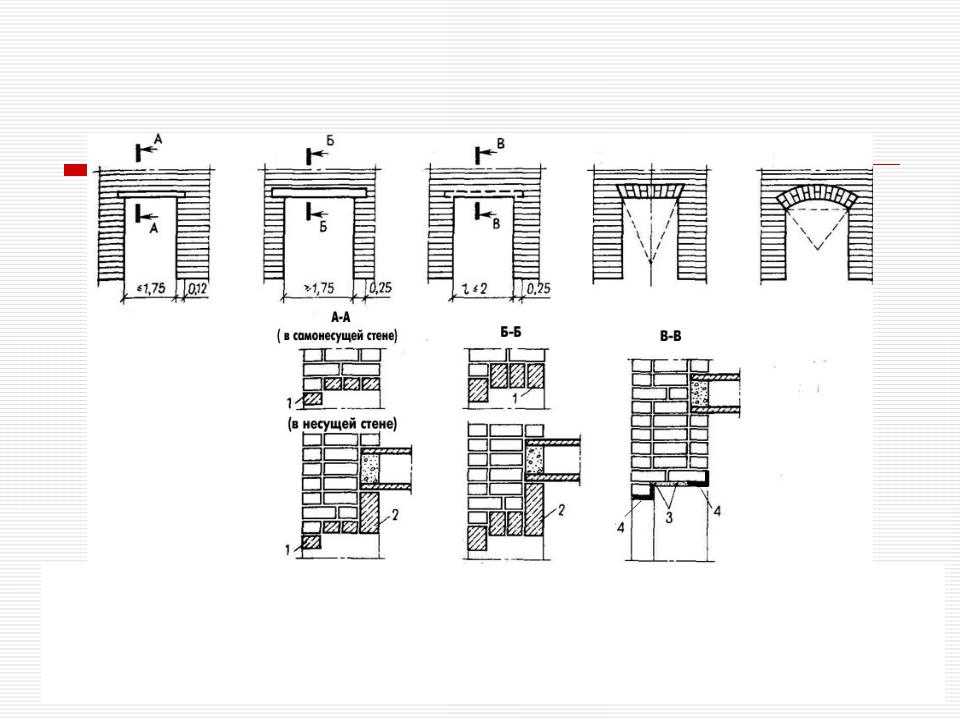

Глубина опирания
Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним
Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:
- Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
- Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
- Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.
- Ширина оконного отверстия не превышает 120 см.
- Высота кладки над коробкой составляет не более 2/3 ширины проема.
- Устраивается временная опалубка.
- Над укреплением осуществляется армирование нескольких рядов.
- Пустоты заполняются клеем для газобетона.

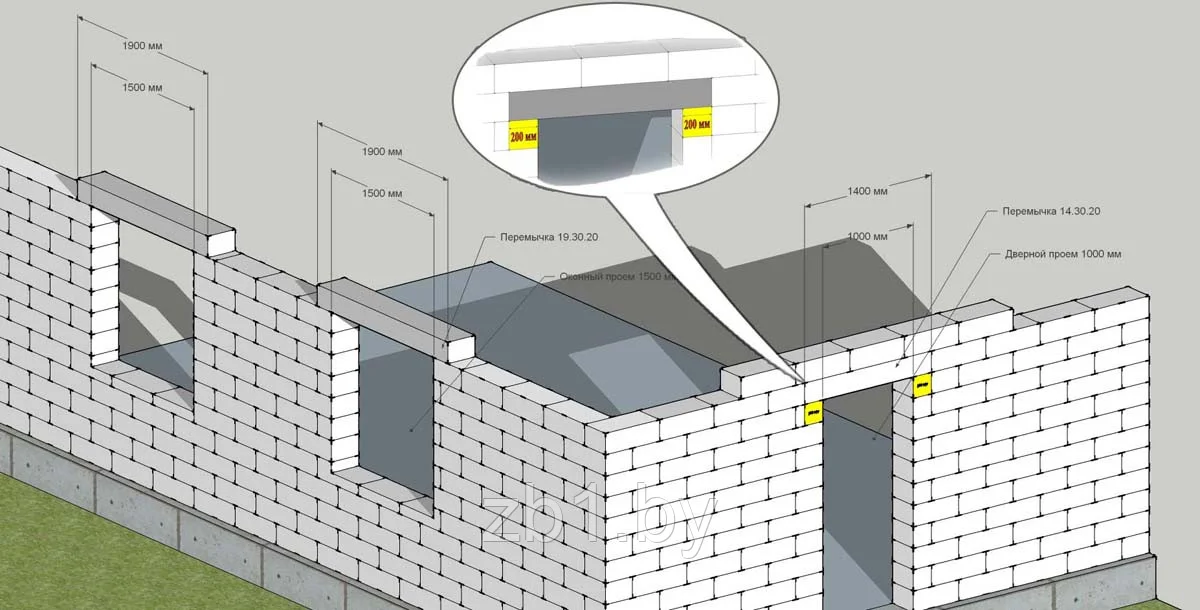

Перемычки из газобетона – армированные газобетонные перемычки от производителя
Для перекрытия световых и дверных проемов, а также стен применяются несущие армированные перемычки. Марка плотности газобетонных перемычек H+H равна D700.
Несущие армированные перемычки в газобетонных стенах нужны для того, чтобы увеличить их несущую способность. Помимо этого они обеспечивают дополнительную теплоизоляцию и, в отличие от перемычек из железобетона или кирпича, не создают мостиков холода.
Преимущества
Готовые армированные премычки из газобетона обладают рядом преимуществ:
- Упрощение строительства. Перемычки можно монтировать вручную, не используя кран.
- Отсутствие монтажных петель. Не нужно делать углубления в соседних с перемычкой блоках.
- Небольшой вес по сравнению с железно-бетонными перемычками. Благодаря этому решаются проблемы, связанные с транспортировкой и распределением нагрузки от перемычки.
- Удобство в эксплуатации. По толщине и высоте перемычки абсолютно идентичны газобетонным блокам.
- Низкая себестоимость. Газобетонные перемычки можно приобрести у дилеров H+H по выгодной цене.
Физико-механические и транспортно-погрузочные характеристики
| Физико-механические и теплотехнические характеристики | |
| Марка по плотности | D700 |
| Нормируемая объемная плотность, [кг/м3] | 700±25 |
| Коэффициент теплопроводности в сухом состоянии λ0 [Вт/(м×С)] | 0,18 |
| Усадка при высыхании, [мм/м], не более | 0,5 |
| Марка по морозостойкости | F50 |
| Транспортно-погрузочные характеристикиПеремычки поставляются на паллетах. Виды паллет приведены в таблице. | |
| Толщина перемычки, мм | Количество перемычек на одной паллете |
| 100 | 40 |
| 150 | 28 |
| 200 | 20 |
| 250 | 16 |
Номенклатура
| Ширина перекрываемогопроема в несущих стенах, мм | Ширина перекрываемогопроема в ненесущих стенах, мм | Размеры перемычки, мм | Вес однойперемычки, кг | Несущаяспособность,кН/м. п. | ||
| Длина | Толщина | Высота | ||||
| 1250 | 1520 | 1750 | 100* | 250 | 40 | 2 |
| 150 | 250 | 63 | 15 | |||
| 200 | 250 | 82 | 15 | |||
| 250* | 250 | 100 | 15 | |||
| 1500 | 1770 | 2000 | 100* | 250 | 46 | 2 |
| 150 | 250 | 71 | 15 | |||
| 200 | 250 | 93 | 15 | |||
| 250* | 250 | 115 | 15 | |||
| 1750 | 2020 | 2250 | 100* | 250 | 51 | 2 |
| 150 | 250 | 82 | 15 | |||
| 200 | 250 | 107 | 15 | |||
| 250* | 250 | 132 | 15 | |||
| 2000 | 2270 | 2500* | 200 | 250 | 119 | 15 |
| 250 | 250 | 146 | 15 |
* Позиция доступна под заказ

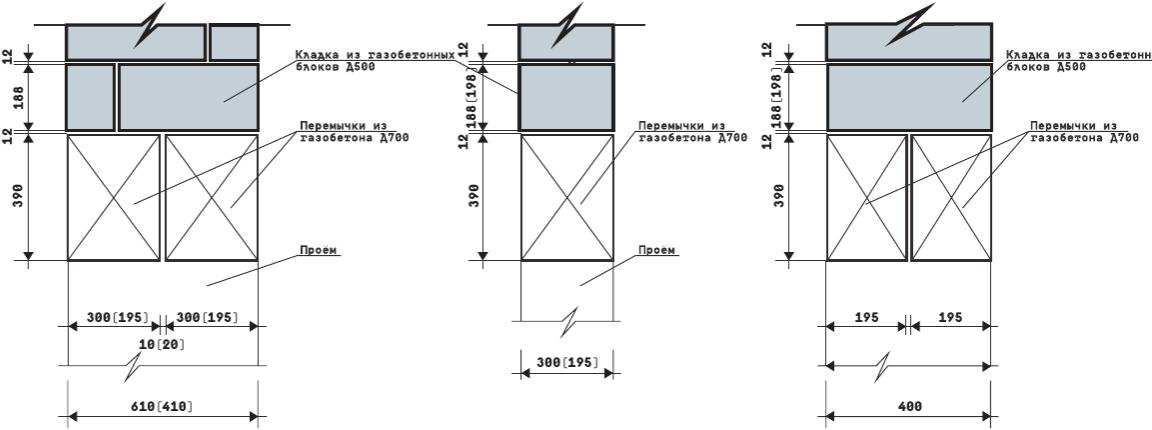

Варианты устройства перемычек в стенах толщиной более 250 мм
| Толщина стены | Техническое решение |
| 300 | Монтаж двух перемычек толщиной 150 мм. |
| 375 | Монтаж перемычки толщиной 200 мм и перемычки толщиной 150 мм.Допустим технологический зазор толщиной 25 мм. Технологический зазор можно оставить незаполненным или заделать одним из следующих способов: гернитовым шнуром, монтажной пеной, минеральной ватой. |
| 400 | Монтаж двух перемычек толщиной 200 мм. |
Противопожарная защита и безопасность
Противопожарная защита и безопасность являются важными аспектами при строительстве зданий из газобетонных блоков и требуют особого внимания. Правильное использование и установка перемычек для стен из газобетона помогают обеспечить противопожарную безопасность и предотвратить распространение огня.
Противопожарные свойства газобетона
Газобетон, из которого изготавливаются блоки для стен, обладает хорошими противопожарными свойствами. Он не горит и не поддерживает горение, что делает его безопасным материалом для строительства. Кроме того, газобетон имеет высокую пожарную стойкость и может выдержать высокую температуру в течение длительного времени без деформации или разрушения.
Использование противопожарных перемычек
Для усиления противопожарной защиты стен из газобетона используются противопожарные перемычки. Эти специальные металлические или армированные стеклопластиком конструкции устанавливаются в наружных или внутренних стыках блоков и служат для предотвращения распространения огня.
Противопожарные перемычки обеспечивают дополнительную защиту, позволяющую задержать огонь и предотвратить его проникновение в другие помещения или зоны здания. Они могут быть установлены горизонтально или вертикально, в зависимости от конкретной ситуации и требований проекта.
Требования к противопожарным перемычкам
Противопожарные перемычки должны быть изготовлены из огнестойких материалов и иметь не менее 60-минутную пожарную стойкость. Они должны быть правильно установлены и закреплены, чтобы обеспечить надежную защиту.
При выборе противопожарных перемычек необходимо учитывать требования проекта и стандарты безопасности. Не рекомендуется экономить на качестве и выбирать непроверенные и некачественные материалы. Качественные противопожарные перемычки обеспечивают надежную защиту и повышают безопасность конструкции.
Правильный монтаж противопожарных перемычек
Монтаж противопожарных перемычек должен выполняться опытными и квалифицированными специалистами в соответствии с инструкциями производителя и требованиями проекта. Неправильный монтаж может привести к нарушению противопожарных свойств и ухудшению безопасности.
Перед началом монтажа необходимо провести анализ и расчет противопожарных мероприятий, чтобы определить оптимальное количество и расположение перемычек. Также следует учитывать требования нормативной документации и правила пожарной безопасности.
Регулярная проверка и техническое обслуживание
После установки необходимо регулярно проверять состояние противопожарных перемычек и проводить техническое обслуживание. При обнаружении любых дефектов или повреждений необходимо незамедлительно принять меры по их устранению.
Также стоит обратить внимание на состояние других элементов противопожарной системы, таких как пожарные двери, датчики дыма и пожарные сигнализации. Они должны быть в исправном состоянии и готовы к эксплуатации в случае пожара
| Важные моменты противопожарной защиты и безопасности |
|---|
| Выбор качественных противопожарных перемычек |
| Правильный монтаж перемычек |
| Регулярная проверка и техническое обслуживание |
| Соблюдение требований нормативной документации |
| Проверка состояния других элементов противопожарной системы |
Перемычка в несъемной опалубочной конструкции: правила установки
Использование U-образного материала значительно облегчает перекрытие проемных участков. Размеры блоков данной формы совпадают с параметрами обычных стеновых камней. Монтаж можно выполнять вручную, не привлекая специальную технику.
При монтаже сборной оконной перемычки в доме из газобетона применяется обычный клеевой раствор. Утолщенная стена наружного типа создает защищенность от потерь тепловой энергии. В качестве дополнения по такой стене укладывается утеплительный материал в виде минерализованной ваты либо пенопласта.
Установка выполняется следующим образом:
- Под сборку фигурных блоков подготавливается жесткая основа по срезу крайнего проемного участка. Чтобы в процессе заливки не образовались прогибы, основу в определенных точках подпирают металлическими трубами или деревянными брусками.
- Блоки укладываются по помосту, по стенкам устраивается напуск длиной в 25 см. При этом опорные стеновые элементы не должны иметь трещин и других деформирований.
- Утолщенную стену размещают с наружной стороны, по этому краю пускают утеплительный материал. Лоточные торцы склеиваются растворным составом, приготовленным в соответствии с инструкцией от изготовителя.
- В лоток помещается каркас из арматуры, стержни которого скреплены вязальной проволокой с шагом в сорок – пятьдесят сантиметров.
- U-образная форма блока заливается бетонным составом марки М200, отличающимся мягкостью консистенции.
- В момент заливки следует добиться равномерного наполнения полости и обволакивания металлических прутьев. С этой целью раствор накладывается слоями, разравнивается кельмой.
- Демонтаж помоста разрешается выполнить через три недели.
U-образная перемычка из газобетона над окном может быть собрана еще одним способом. На поверхности земли либо в помещении выравнивается площадка, устраивается устойчивая основа, для чего рекомендуется воспользоваться деревянным настилом.
Лотковая перемычка составляется по необходимой длине, блоки соединяются клеем. Монтируется арматура, заливается раствор по уже знакомой технологии.
Устройство перемычек в газобетонных стенах может выполняться и таким образом. Проем перекрывается блоками, уложенными на равнополочные профили № 75. Если конструкция по длине превышает два метра, можно использовать уголок № 100. Их прочность придаст балке достаточную несущую способность.
Перемычки из металлического уголка в стене из газобетона могут устанавливаться двумя способами:
- полки уголка врезаются в центре или на треть от края;
- металл размещается по краям с внешней и внутренней стороны.
Утопленный в блоки металл не нарушает внешность кладочного ряда. Стену даже можно потом покрасить без нанесения штукатурного слоя на верхнюю часть.
Если фасад планируется оштукатурить, уголки можно установить по краям балок. При правильной подрезке газобетона перемычка получится гладкой.
Перед монтажом перемычки из уголка для газобетона следует учесть определенные особенности:
- поверхность металла зачищается от коррозии, грунтуется, покрывается краской;
- уголки между собой сцепляются сварным способом;
- после устройства пропилов поверхность рекомендуется обеспылить;
- с каждой стороны должен соблюдаться напуск, равный 25 и более сантиметрам;
- чтобы отделка проходила удобно, уголок следует обернуть сеточкой для штукатурки;
- перед укладкой изделий на торцы и спилы обязательно наносится клеевой состав.
Правила установки пластиковых окон в частный дом
- Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков — по две.
- Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
- Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
- Наружные откосы нужно обязательно утеплять.
- Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
- Обязательно устанавливайте отливы под углом.
- Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
- Максимальное количество окон рекомендуется с южной стороны дома.
Перемычки из автоклавного газобетона
В 2015 году лидер рынка строительного сегмента компания Bonolit – производитель газобетонных изделий анонсирует с новым продуктом под ТМ Poritep – армированные газобетонные перемычки.
Перемычки Poritep используются в строительстве зданий для перекрытия проемов окон, дверей и других технологических проемов. Основная их задача — передать нагрузку от выше возводимой стены, при этом сохранить проем здания. Перемычки отличаются способностью выдерживать как собственную нагрузку, так и нагрузку от каменной кладки и перекрытий.
В перемычках Poritep применен газобетон автоклавного твердения по ГОСТ 31360-2007 класса прочности на сжатие — B 3,5, марки по плотности D600, морозостойкость не ниже F75. Перемычки представляют собой армированную балку, где для рабочей арматуры применяются стержни диаметром 8 мм со специальным антикоррозионным покрытием.
Перемычки Poritep — это силовая конструкция, которая воплощает в себе все достоинства газобетона: материал НГ, продукт не подвержен образованию грибка и плесени, долговечен, лёгок при монтаже и обработке, имеет идеальную геометрию, не требует дополнительного утепления и экологически безопасен.
Это интересно: Типы перекрытия в газобетонном доме
Расчет перемычек для стен
Расчет перемычек для стен является важным этапом при проектировании здания из газобетонных блоков. Неправильный расчет может привести к деформациям и разрушению конструкции стены.
Для проведения расчета следует учесть несколько основных параметров:
1. Нагрузки на перемычку
Перемычки для стен подвергаются нагрузкам, вызванным силами сжатия и изгиба. Нагрузки на перемычку зависят от высоты стены, длины перемычки, площади сечения перемычки и характеристик материала.
2. Характеристики материала
Перемычки из газобетонных блоков имеют свои характеристики прочности и упругости. Для расчета следует использовать данные о допустимом напряжении и коэффициенте запаса прочности.
4. Расчет по ГОСТам и нормативам
Расчет перемычек для стен следует проводить в соответствии с действующими ГОСТами и нормативными документами. В них указаны методики расчета и допустимые значения напряжений.
После учета всех указанных параметров можно провести расчет перемычек для стен. Это позволит гарантировать прочность и надежность конструкции.
Помните, что в случае сомнений или сложностей всегда следует обратиться к специалистам, которые помогут сделать правильный расчет и подобрать подходящие перемычки для вашего строения.
Металлическая
Укрепить оконный или дверной проем с помощью бетона можно только при условии обязательного усиления несущей стены, некоторые дома можно оснастить более простыми металлическими конструкциями. Такие перемычки чаще всего представлены в виде уголкового профиля, они изготовляются из прочного металла, который способен выдержать давление и растяжение при огромной нагрузке на него. С помощью таких уголков очень удобно возводить усиление в кирпичной стене.
Для того чтобы установить такую деталь необходимо подогнать её под швы в кладке. По бокам стены необязательно усиливать арматурой. При этом достаточно завести уголок всего на 15-20 см вглубь стенки.
Самый простой способ укрепления дверного проема — использование металлической перемычки
4 этап — Кладка стен из газобетона своими руками
Рассмотрим последовательность работ в виде пошаговой инструкции.
Специфика кладки газобетонных блоков заключается в том, что они более легкие, а значит, не будут выдавливать раствор
Именно поэтому, основное внимание при укладке следует уделять толщине шва. А после выкладывания каждого ряда проверять качество кладки уровнем и выравнивать (подгонять) с помощью рубанка или терки
На что кладут газобетонные блоки
На практике используются два состава: клей и классическая цементно-песчанная смесь. Но, недавно появился третий вариант – новый материал, полиуретановый клей в баллонах (клеящая пена для ячеистобетонных блоков).
Предпочтительно использовать для кладки газоблоков специальный клей. Он обладает несколькими преимуществами перед раствором: возможность сделать более тонкий слой (снизить площадь теплопотерь), упростить замес клея, сделать шов визуально более аккуратным. Более детально об этом можно почитать в книге А.С. Горшкова «Влияние растворных швов кладки на параметры теплотехнической однородности стен из газобетона»
Отдельно нужно сказать о том, как правильно нанести клей на газоблок, чтобы избежать его выдавливания.
Как правильно класть газобетонные блоки
Клеевая смесь консистенции густой сметаны наносится на предварительно смоченную горизонтальную поверхность кладки стены из газобетонных блоков с помощью шпателя, мастерка или каретки. Затем кладочная смесь равняется зубчатым шпателем, который имеет ширину равную ширине блока. Если газоблок имеет систему монтажа паз-гребень этого достаточно. Если блок газобетона обычный – клей наносится также и на вертикальную поверхность кладки.
Далее, на раствор, устанавливается блок. Его нужно уложить правильно, проверить точность установки уровнем. Если блок имеет захваты для рук, следует залить установить блок, залить водой место соединения и затем заполнить клеевой смесью. При необходимости блок можно скорректировать путем постукивания с использованием резинового молотка.
Примечание. Летом кладка защищается путем накрывания пленкой. Таким образом, уменьшается скорость высыхания раствора и обеспечивается равномерность его затвердевания.
Класть блоки можно при температуре не ниже – 5°С (с применением зимнего клея) и не ниже 0°С (с использованием летнего клея или бетонного раствора).
Обратите внимание. Корректировать блоки можно в течении от 5 до 15 мин после укладки (зависит от рекомендаций производителя) по истечению этого периода блок нужно будет только выбивать и заново приклеить
Технология кладки газобетонных блоков своими руками
Технология кладки газобетонных блоков своими руками
Кладка первого ряда газобетона
Начинается с подготовки основания. Первый ряд газоблоков укладывают на слой гидроизоляции и проверяют на горизонтальность. Именно поэтому для кладки первого ряда всегда используется цементно-песчанный раствор, даже если кладка будет на клей или пену. Цементный раствор менее требователен к поверхности и позволяет скомпенсировать ее неровности. При этом поверхность нужно очистить от загрязнений. Увлажнять поверхность перед началом монтажа первого ряда нет необходимости.
Примечание. Если в процессе установки газобетонных блоков излишки смеси выступают из швов, им дают застыть и только потом удаляют шпателем.
Установка блоков начинается с углов, между которыми натягивает веревка – маячок. Хорошо, когда есть нивелир, а если нет, то веревка – классика. Она будет служить направляющим ориентиром для правильной кладки. Чтобы избежать провисания шнура можно установить дополнительные промежуточные маячки. Естественно, обеспечить идеальную горизонталь будет сложно, но разница в высоте между углами не должна превышать 30 мм.
Примечание. Рекомендуется устанавливать первый газоблок с навесом в 50 мм. над цоколем.
По ходу выполнения работы может возникнуть надобность в доборных блоках из газобетона – частях блока. Их легко нарезать ручной пилой или болгаркой
Обратите внимание, работа по выпиливанию очень пыльная
При этом длина подрезанных блоков, установленных по углам не должна быть меньше 115 мм.
После того, как уложен первый ряд, его проверяют уровнем и выравнивают. Укладка первого ряда газобетонных блоков самая сложная, но, если правильно сделать – упрощается дальнейшая работа.
Примечание. После кладки первого ряда нужно прекратить работу на 3-4 часа. За это время подсохнет цементная смесь между фундаментом/цоколем и первым рядом газобетонных блоков.
Заводские решения
Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.
Готовый вариант армированной газосиликатной перемычки по ГОСТ
Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.
Стрелки на элементе указывают правильное направление выполнения монтажа.
СправкаТакой вариант принято считать самым простым и не требующим особых знаний для установки.
Основными преимуществами являются:
- правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
- газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
- ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.
Основные размеры газосиликатных перемычек:
- Высота — 124 мм;
- Ширина — 115 мм, 150 мм, 175 мм;
- Длина — 1300-3000 мм.
Уточняйте на сайте производителей.
Конструкция из U-блоков
Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.
сборными элементаминожовки по газобетону
Важно!Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.
Железобетонные перемычки
Эти заводские изделия представляют собой балки из бетона с арматурой внутри.
По теплопроводности бетон заметно уступает газосиликату.
Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.
Но для стен без утеплителя железобетон будет являться мостиком холода.
В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.
Правила выбора
Значимыми факторами являются: размер пролетов перекрытия и материал. Расчет подразумевает определение их габаритов, площади опоры, разновидности конструкционного материала и стадии, правила установки.
Самыми подходящими для установки являются балки из армированного газобетона – из того же материала, что и основная стена. Перемычка должна соответствовать перегородке, стене по ширине. При толщине стены в 50 см устанавливают блок в 20 и 30 см.
Основные принципы выбора:
- Учет нагрузки;
- Определяется уровень кладки, вес перекрытия.
Данные получают на стадии проектирования при расчете стен и технологических проемов. Чтобы достичь оптимального результата в ходе строительства необходимо соблюдать поэтапные правила монтажа: габариты изделия подбирают в соответствии с толщиной стен, длина опорной конструкции при укладке элементов должна быть больше перемычки на 10 см с каждой стороны
В процессе работ важно одинаково распределить нагрузку, не допуская точечного повышенного давления
Оконные проемы в газобетоне — Всё о бетоне
Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.
Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.
Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.
Общие понятия
Узлы армирования здания из газобетонных блоков: 1 – стена из газобетонных блоков; 2 – армирование в стыках между плитами перекрытия; 3 – армированный железобетонный пояс; 4 – элементы утепления армопояса; 5 – армирование зон опирания перемычек; 6 – армирование подоконной зоны; 7 – армирование глухих стен большой площадью; 8 – армирование опорного шва.
В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.
Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.
Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.
Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.
Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.
Схема перемычки.
В строительстве зданий из газоблока используются следующие перемычки:
В зависимости от зоны армирования:
- несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
- ненесущие армируются конструктивно (газо- и железобетонные перемычки).
В зависимости от применяемого материала:
- газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
- железобетонные;
- деревянные;
- металлические прокатные профили – уголки, двутавры, швеллеры.
Усиление плиты перекрытия сверху.Особенности гидротехнического бетона.Пропорции бетона м200 на куб. Подробнее>>
Установка перемычек
Вариант установки опалубки для заливки перемычки.
Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции.
Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла.
Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.
