Печь на отработке: как сделать печку с водяным контуром своими руками

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

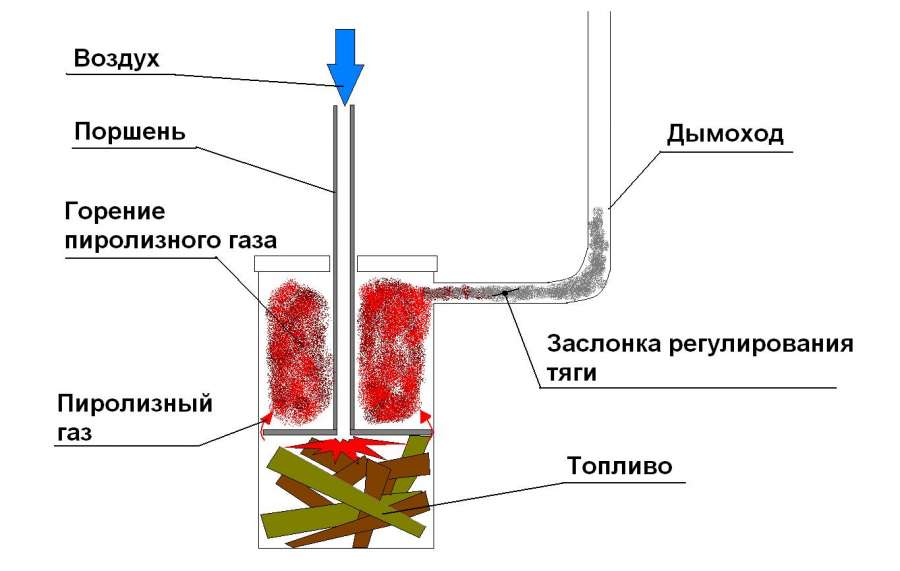

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Универсальная схема

Мы несправедливо обошли внимание ещё одну схему постройки котла, работающего на отработанном масле, – на основе горелки. Здесь мы можем использовать простую горелку Бабингтона, характеризующуюся высокой эффективностью и простой конструкцией

В ней используется металлический шар, по которому стекает отработка. В самом шарике имеется отверстие, через которое подаётся воздух. Он подхватывает мельчайшие частицы отработанного масла, распыляя его. Готовая воздушно-капельная смесь поджигается и образует устойчиво горящее высокотемпературное пламя.

Готовая горелка подключается к универсальному заводскому котлу, умеющему работать с горелками любого типа. Также она монтируется в обычные твёрдотопливные металлические и кирпичные печи. Достоинства получившейся сборки:

Можно регулировать температуру, ограничивая подачу топлива в горелку на отработанном масле.
Возможность автоматизации регулировки интенсивности горения.
Возможность перевода на другой вид топлива – например, на пеллеты, на природный или сжиженный газ.

Выбирая для постройки самодельного котла горелку Бабингтона, потребители получают в своё распоряжение устройство, способное работать даже на загрязнённом отработанном масле. Главная задача – обеспечить подачу воздуха под большим давлением. Обычно для этого применяются компрессоры от холодильников.

В качестве основы для самоделки выбираем чертёж любого отопительного котла с традиционной схемой сжигания дров. Понять суть поможет небольшая иллюстрация:

Здесь мы видим котёл, который с одинаковым успехом может работать как на дровах, так и на отработанном масле – с помощью соответствующей горелки.

Работа протекает в несколько этапов. Первый – собрать горелку Бабингтона по данной схеме (или любой другой):

Схем сборки горелки Бабингтона существует великое множество. Мы решили использовать здесь самую распространенную.

Второй этап – сборка подходящей твёрдотопливной печи, которая впоследствии будет работать на отработанном масле. Выбирая чертёж и следуя ему, ни в коем случае не уменьшайте размеры камеры сгорания, куда вырывается пламя горелки – если завтра вам не хватит отработки, придётся мёрзнуть. А в большую камеру сгорания вы всегда можете накидать порцию дров и продолжить наслаждаться теплом.

Третий этап – подключение отдельных элементов. Горелка подключается к топливному баку, после чего вставляется в собранный своими руками котёл. Запускаем подогрев масла в баке, открываем вентиль, включаем компрессор, поджигаем топливно-воздушную смесь, контролируем работу водяного контура.

При необходимости, вы можете перейти с отработанного масла на сжиженный газ. Для этого приобретается газовая горелка (никаких самоделок с газом!) и устанавливается вместо жидкостной горелки. К ней подключается газовый баллон. В результате вы получите полноценное водяное отопление, хоть и несколько прожорливое.

Важные советы и общие рекомендации по эксплуатации масляных печей

Нагревательный прибор при всей своей простоте требует соблюдения определенных правил при его использовании:

Дымоход устройства требует регулярной очистки

Чтобы осуществить это мероприятие, требуется демонтировать его и обстучать, чтобы нагар ссыпался с поверхности стенок.
С целью предупреждения выплескивания закипевшего топлива следует емкость с топливом наполнять до объема, не превышающего двух третей от общего количества.
В процессе розжига важно контролировать период, когда происходит закипание в первичной камере. После наступления этого момента необходимо стабилизировать кипение путем изменения уровня подачи воздуха

Это позволит повысить эффективность работы вторичной камеры.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Правила розжига и остановки печи – о чем нужно знать?

Разжигать такую печь несложно. Вначале в поддон наливается немного масла (чтобы перекрывало дно), затем берется кусок поролона, хорошенько увлажняется растворителем либо бензином и помещается в поддон таким образом, чтобы нижняя часть погрузилась в топливо.

Поролон поджигается. Горит он хорошо, а потому поддон быстро прогреется до требуемой температуры

Вентиль резервуара с маслом осторожно открывается – оно должно вытекать очень тонкой струей. Регулировать подачу следует плавно и осторожно

Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне.

Для остановки агрегата нужно просто перекрыть вентиль на резервуаре, а потом, когда топливо перестанет вытекать, и аварийный вентиль. Спустя три-пять минут работа печи закончится, и корпус постепенно будет остывать.

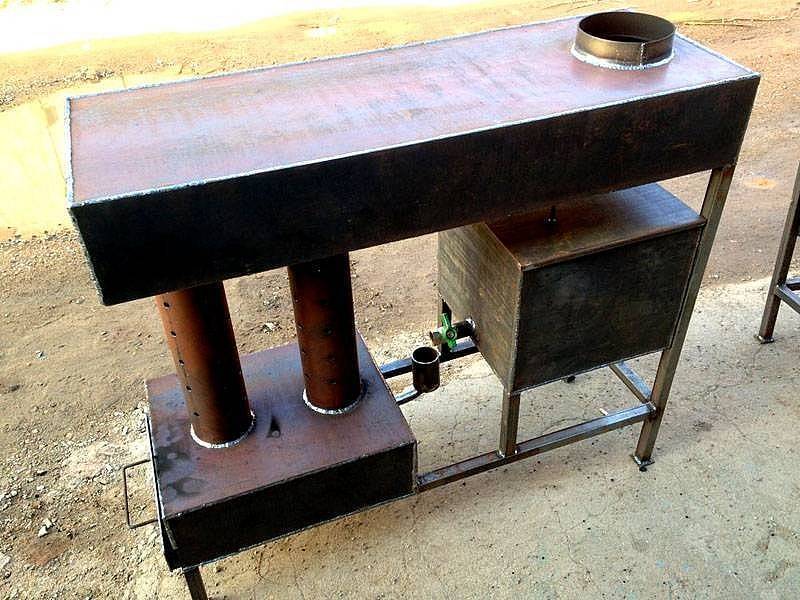

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

профильная труба 75×75×4 см;
топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Обзор моделей и их стоимость

Мы подготовили обзор наиболее популярных отопительных печей, топливом для которых служит отработанное масло. Все устройства производят серийно, поэтому, выбирая ту или иную модель, вы получите аппарат с заявленными производителем характеристиками.

СтавРос 5-30 квт

Он оснащен форсункой с наддувом воздуха, общее потребление электроэнергии составляет 300 Вт/ч.

Расход топлива, в зависимости от режима работы, составляет 0,5–3 л/ч.

Аппарат полностью автоматизирован, поэтому самостоятельно регулирует режим горелки с учетом температуры в помещении и даже дневного и ночного времени.

Печь доступна в двух исполнениях:

максимально автоматизированная;
с минимальной автоматизацией.

Весит отопительный прибор 79 кг, а его стоимость зависит от комплектации, за модель с минимумом электроники просят 50 тысяч рублей, однако многие функции будут недоступны, полностью автоматизированное устройство обойдется в 65 тысяч рублей.

ТеплоТерм Гром 20 кВт

Эта тепловая пушка предназначена для обогрева помещений площадью 150–300 м2. Аппарат оснащен экономичной форсункой, наддув которой обеспечивает встроенный электрический вентилятор, он же обеспечивает циркуляцию воздуха в помещении.

Печь разжигают вручную, однако затем автоматика контролирует горение, поэтому когда факел гаснет, прекращается подача топлива, это защищает от перелива отработки.

Также автоматика отслеживает температуру в помещении и переводит горелку в режим максимальной или минимальной мощности.

После отключения питания (печь потребляет 200 Вт электроэнергии) включается блокировка, поэтому после появления электропитания не происходит автоматического возобновления подачи топлива. Весит тепловая пушка 80 кг, а ее средняя стоимость составляет 89 тысяч рублей.

Svarga-2

Эта печь является классической буржуйкой, поэтому отличается максимальной простотой, а мощность регулируют, меняя размер вентиляционной щели, образованной заливным отверстием и его крышкой.

Производитель не указал мощность отопительного прибора, но из опыта известно, что такая буржуйка выдает 3–8 кВт тепловой энергии и ее хватает для отопления гаража площадью 30–80 м2.

Преимуществами аппарата являются невысокая стоимость (14 тысяч рублей) и независимость от электроэнергии.

Поэтому применять такие отопительные устройства можно лишь там, где есть возможность хотя бы пару раз в день открывать форточку и тщательно проветривать помещение. Разжигают печку и доливают топливо вручную, никакой автоматизации не предусмотрено. Расход топлива зависит от режима работы и составляет 0,3–1,5 л/ч.

ПОЛАРУС Р11М 80

Эта2

Она оснащена двумя вентиляторами, один обеспечивает работу испарителя, подавая воздух в камеру сгорания, второй создает поток воздуха, необходимый для теплообмена и продвижения воздуха по территории помещения.

Общее потребление электроэнергии 200 Вт, а потребление топлива составляет 1–8 л/ч. Весит такая печь 120 кг, а просят за нее в среднем 80 тысяч рублей.

В отопительном приборе реализован ручной розжиг и механическая регулировка мощности, однако в случае срыва факела происходит отключение наддувного вентилятора.

Регулировка уровня топлива в камере сгорания происходит с помощью системы сообщающихся сосудов, причем в наружном сосуде установлен емкостной датчик.

Как только уровень топлива поднимается до оптимального, датчик срабатывает и клапан прерывает подачу отработки, а после снижения уровня до определенного значения подача возобновляется.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

Какие требования к топливу

В качестве топлива подойдёт любое масло, отработавшее свой ресурс: индустриальное, трансмиссионное и моторное.

Есть определённые требования-предостережения, о которых нужно знать, прежде чем начать эксплуатацию агрегата:

отработка не должна содержать примесей, даже незначительных, так как это может спровоцировать взрыв отопительного агрегата;
к пожару может привести попадание в масло обычной воды, которое закипает значительно быстрее масла, брызги могут воспламениться.

https://youtube.com/watch?v=GBxHKPlkty4

https://youtube.com/watch?v=mRoodjKB34o

Требования к самодельным котлам с водяным контуром

Печи на отработке – это достаточно простые конструкции. Поэтому их не сложно соорудить своими руками. Для этого нужно выбрать хороший чертеж и хорошо знать правила сварки.

При сооружении котла на отработке нужно выполнять три основных требования. Только в этом случае устройство будет не только эффективным, но и безопасным.

Требования, которые должен выполнять самодельный котел на отработанном масле:

Очень важно, чтобы такой котел не перевернулся во время работы. Поэтому, прежде всего, нужно позаботиться об его устойчивости.
Изготавливая печь по чертежу, соблюдайте все рекомендации

Также необходимо, чтобы все детали изделия полностью соответствовали представленным на схеме размерам.
Очень важно правильно рассчитать длину водяного контура.
Печь должна герметично закрываться. Только в этом случае оборудование будет работать достаточно качественно.

Выполнив три этих условия, вы сможете получить безопасный и эффективный обогрев своего дома

Поэтому очень важно обращать внимание на такие нюансы

Особенности масляных печей: принципы работы устройства

Основной принцип действия

Главная задача масляной печи состоит в создании условий для полного сгорания тяжелого топлива, имеющего сложный состав и большое количество примесей и не обладающего хорошей горючестью. Для достижения требуемой цели необходимо:

тяжелые составляющие масла разложить на легкие фракции;
провести окисление всех компонентов в масле, что сделать в имеющихся условиях кислород не может;
произвести дожигание составляющих, полученных в результате расщепления.

Таким образом, в основе работы масляной печи лежит процесс пиролиза (расщепление под воздействием пламени). В результате его используется энергия, получаемая при горении этого же топлива. Процесс горения в данном случае сам себя поддерживает и себя же регулирует, что является положительной стороной устройства. Для создания условий запуска пиролиза требуется произвести испарение топлива, и эти пары должны быть нагреты до определенной температуры (300-400 градусов Цельсия), после чего процесс будет происходить с нарастанием.

В бытовых условиях достичь указанных условий можно следующими способами.

Первое принципиальное решение

Суть этого способа заключается в поджигании масла в резервуаре. В процессе горения происходит его разогрев и испарение. Все остальные процессы идут в вертикально расположенной трубе, которая может расширяться или иметь изгибы.

Подача воздуха для горения топлива в резервуаре происходит через горловину, оснащенную дроссельной заслонкой. В задачи заслонки входит регуляция степени горения. В результате чего корректируется тепловая мощность печи без изменения процесса горения. Для достижения этого обязательным условием является создание непрерывности смешения газа и воздуха. Соблюсти его возможно при правильном подборе длины вертикального дымохода и его диаметра в зависимости от характеристик топлива.

Помимо этого, нормальная работа печи достигается при условии избыточного количества воздуха.

Конструктивно это достигается наличием отверстий в камере сгорания. Также следует сделать разграничение зон дожигания: кислородного и окисно-азотного, а также создать температурный скачок между ними. Это является обязательным условием стабильного процесса горения.

Работа котла

Второе принципиальное решение

Опасность в первом решении представляет резервуар, где происходит горение топлива. Поэтому целесообразно сделать совмещенную зону, где бы происходили все физико-химические процессы, и не нарушалась бы работа устройства при отборе тепла от продуктов сгорания. Кроме этого желательно, чтобы горючее было обводнено. Такое техническое решение именуется горелкой. Такие конструкции сложны в исполнении и производятся заводским способом.

Отличительные характеристики конструкций на отработке

Принцип работы печки основывается на терморазложении горючего – пиролизе. В ней применяется теплота горения отработки, такой процесс самостоятельно поддерживается и регулируется. Но сначала горючее необходимо выпарить, а пары нагревают до 300-400℃, затем пиролиз станет нарастать в печи.

В нижнем отделе печки осуществляется нагрев и испарение отработки. Горючие пары подымаются и, поступая по трубе, взаимодействуют с кислородом, растворённым в воздушной среде.

В верхней секции печки состав возгорается, и сжигается в другом отделе. При горении паров выделяется существенно больший объём тепла и образуется мало дыма.

Второй метод раздела жидкости на «легкогорящие» элементы эффектнее, но труднее в осуществлении. Для испарения в нижний отдел масляной печи помещается чаша из металла. Она накаливается, падающие на неё капельки немедленно преобразуются в горючие пары. Свечение в печи красивое, имеет бело-голубой оттенок.

Для достижения наибольшего эффекта от сгорания топлива, горючее подаётся в нижний отдел совсем маленькими дозами: каплями или тонкой струёй.

Использование печки на отработанном масле
