Схема как правильно сложить кирпичную печку

Усовершенствованные варианты отопителей

Модернизацией классической печи занимались многие русские мастера — И. Кузнецов, И. Подгородников, А Емшанов, А. Бацулин. Суть изменений заключается в следующем: за основу брались детали старой конструкции – сводчатое горнило, загнеток и хайло над устьем. К ним добавлялись новые функциональные элементы:

1. Вместо шестка ставится варочная плита, снизу устраивается небольшой подтопок. Выкладывается параллельная шахта летнего хода, вверху объединяемая с основным дымосборником.
2. Раскаленные газы из дополнительного топливника направляются по дымооборотам, сделанным в нижней части, – опечье. Затем продукты сжигания выбрасываются в общую трубу.
3. В конце либо по бокам горнила устраиваются вертикальные каналы, опять же ведущие в нижнюю зону под топливником, потом – в дымоход.
4. Каналы из топливника идут в пристроенный отопительный щиток и наружу по объединенной трубе.
5. Подтопок делается снизу горнила и сообщается с ним через колосниковую решетку, установленную в поде (днище) основной топки. Газоходы из горнила пронизывают опечье, сходятся в вертикальную шахту, выходящую в дымовую трубу.

Еще пример — в боковой стенке устроены вертикальные хода, образующие отопительный щиток Мы постарались доступно описать распространенные концепции, существующих вариантов значительно больше. Цель изменений – улучшить теплоотдачу и функциональность базовой конструкции. При желании внутрь газоходов монтируется регистр водяного контура либо духовка (шкаф ставится рядом с подтопком).

Теперь подробно разберем обновленные варианты на конкретных примерах – с чертежами и порядовками.

Преимущества кирпичной печи

Главным положительным качеством, которым обладает кирпичная печь для дома, является ее теплоемкость. При правильном расположении одна конструкция может с легкостью обогреть до 4-х комнат. Не менее важным достоинством является абсолютная экологичность отопительного устройства, что особенно ценится в настоящее время. Кирпичные печи не требуют тщательного ухода, и не прихотливы в эксплуатации. С их помощью создается уникальный микроклимат в помещениях и добавляется декоративность в дизайн. В современных коттеджах принято устанавливать печи в гостиные комнаты или на кухню, ниже вы ознакомитесь с многочисленными фото печи из кирпича для дома.

Отопительная печь с нижним обогревом размером 1290×1020 мм

Отопительная печь имеет размеры, мм: 1290x1020x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 800 шт.,
• кирпич огнеупорный — 90 шт.,
• глина красная — 28 ведер,
• глина огнеупорная — 2,5 ведра,
• песок — 16 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 140×250 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×250 мм,
• дверки прочистные размером 130×140 мм — 12 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке — 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65—70 м².

На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм а — фасад; 6 — разрез А—А, Б—Б; в — кладка 1—10 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм г — разрезы Д—Д, Е—Е, В—В; д — кладка 11—20 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм е — разрез Г—Г; ж — кладка 21 —35 рядов

Как подобрать место для установки

Чтобы готовая к эксплуатации печь получилась максимально продуктивной и пожаробезопасной, крайне важно выбрать для нее верное расположение. Место стоит обдумать дважды

Если печь планируется возводить в готовом помещении, дымоотводная труба обязана проходить меж потолочных балок и не столкнуться с ними

Место стоит обдумать дважды. Если печь планируется возводить в готовом помещении, дымоотводная труба обязана проходить меж потолочных балок и не столкнуться с ними.

Устанавливать можно в комнатах или даже между ними. Как правильно подобрать место – рассмотрим дальше.

Прежде всего, не нужно ставить готовую печь возле стены дома извне. Она начнет остывать быстрее и не сможет согреть более одной комнаты.

Отдельные модели печек ставятся прямо по центру комнаты, либо с уклоном в какую-либо из сторон. Такое положение подбирается тогда, когда комнату необходимо будет поделить на конкретные зоны.

Удобно, что в этом случае каждую из сторон кирпичной печки можно декорировать по-разному – в соответствии с оформлением определенной зоны помещения.

Очень частый вариант расположения – встраивание между несколькими комнатами. Такой способ хорош тем, что помогает продуктивнее всего задействовать производимое тепло. Но, если мастер выберет эту вариацию, необходимо проследить, чтобы изоляция для потолка, стен и чердака была достаточно надежной.

Кроме того, очень важно не забыть о том, чтобы опора для печи была на 10-15 сантиментов крупнее, чем печное основание. Для более верного вычисления размерности основы и высоты запланированной печки рекомендуется подбирать модель, к которой прилагается порядовка

Заниматься закупкой требуемых материалов и подготовкой инструментария лучше всего, уже разобравшись, благодаря пошаговой инструкции и фото, как сложить печь из шамотного и керамического кирпича с варочной плитой для частного дома своими руками. Выбрав подходящую модель печи и участок, где ее планируется поставить.

Примечательно, что инструментарий для строительных работ постоянно один и тот же, а вот требуемое количество материала для работы каждый раз будет индивидуальным, поскольку оно зависит от размеров и функциональных особенностей сооружения. Если же говорить о размерах, то они зависят непосредственно от размеров помещения, где планируется установка.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола

Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот “пирог” для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Фундамент – основа любого строения

Как и каждая основательная постройка, кирпичная печка для дома должна иметь собственный фундамент. Вес печи из кирпича в среднем составляет 1,5 тонны, не более. Поэтому в земле достаточно будет выкопать траншею глубиной до 15-20 см, что приблизительно равно одному штыку лопаты и можно начинать стройку печи своими руками из кирпича.

После того как траншея для фундамента будет готова, в неё можно устанавливать опалубку. Опалубку делают из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна подниматься на 10-15 см над землёй. По правилам, цоколь фундамента должен находится в уровне с полом, но многие владельцы домов его делают немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.

На дно траншеи засыпается песчаная подушка. Много песка использовать не надо. Поверх насыпи можно заливать цементный кладочный раствор, для которого необходимы следующие материалы:

• 1/3 ведра цемента.
• 8 штыковых лопат песка.
• Вода (добавлять до образования густого цементного раствора). При случайном переливании воды следует добавить немного цемента и песка.

Первый слой цемента составит 7-8 см. На него следует уложить такие материалы как куски арматуры или заранее сваренную арматурную сетку. Далее заливается второй слой и также укладывается арматура. Арматура позволит надёжно связать всю конструкцию и добавит ей прочности. После окончания заливки раствору необходимо дать время для высыхания, это может занять до нескольких недель.

На готовый фундамент следует уложить 2 слоя гидроизоляции. Закреплять её не надо, кирпичная кладка качественно прижмёт гидроизоляцию к фундаменту.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

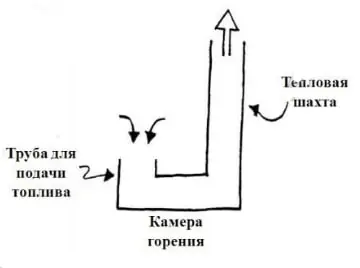

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

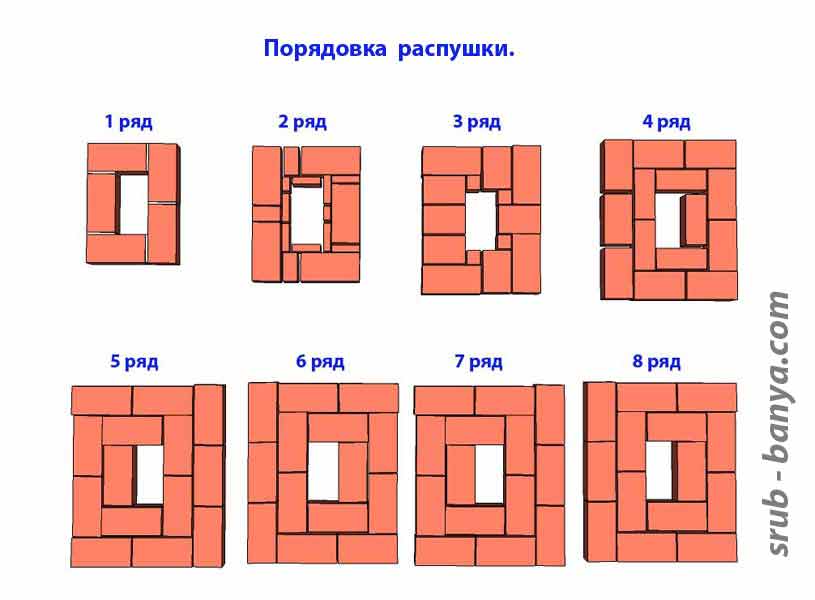

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Укладка фундамента для камина своими руками

Правильно уложенный фундамент – залог успешной и длительной работы всей конструкции в будущем.

Помните, что для печи или камина не подойдет фундамент основного помещения, и требуется выложить отдельный. Это является частью правильной технологии строительства печей и каминов своими руками. Работа эта сложная, но вполне подъемная.

Алгоритм выкладки фундамента будет таким:

• подготовьте котлован размером больше будущей печи на 10 см с глубиной порядка 50 см;
• дно котлована посыпьте щебневым слоем;
• строим опалубку: ее высота должна быть на 5 см ниже уровня пола;
• уложите в нее бутовые камни и залейте раствором из цемента, для приготовления которого потребуется песок и цемент в пропорциях три к одному соответственно;
• выровняйте фундамент и накройте пленкой из полиэтилена;
• оставьте конструкцию усаживаться примерно на неделю.

Требования к выполнению строительных работ

Строительные правила (СНиП и СП) требуют для печей весом более 700 кг устраивать собственный фундамент. Необходимо делать его отдельно от основания бани, поэтому, удобнее всего строить печь параллельно с постройкой самого помещения.

Создание фундамента — самый первый этап строительства печи, определяющий успех дальнейших работ. Здесь могут быть использованы разные варианты конструкции, от винтовых свай до полноценной залитой бетонной плиты (самый предпочтительный вид фундамента).

Сама печь строится из двух разновидностей кирпича. Для топки используется специальный материал — огнеупорный (шамотный) кирпич.

Использовать обычный рядовый блок нельзя — от сильного нагрева он потеряет прочность и начнет крошиться.

Кроме этого, кладку кирпича производят на глину, а не на обычный цементно-песчаный раствор. Это важный момент, так как глина и шамотный кирпич от воздействия высоких температур спекается в монолит.

Это позволяет сохранить герметичность топки даже когда наружные швы начнут выкрашиваться — это неизбежный процесс, требующий постоянного внимания.

При обнаружении подобных изъянов производится расшивка дефектного шва и повторное заполнение глиняным составом.

Как определить оптимальное месторасположение печи

Определять место в доме для печи нужно по определенным параметрам. В расчет берутся такие показатели:

• площадь жилого дома;
• сколько комнат должно отапливаться;
• для чего нужна печь и какого вида;
• как будет происходить отвод газов при горении;
• расположение печи должно соответствовать требованиям пожарной безопасности.

Печка должна по возможности равномерно обогревать каждое помещение в доме. Если это условие не соблюдается, потребуется или дополнительная печь или оборудование системы водяного отопления.

В целях отопления комнат, граничащих с кухней, используется отопительно-варочная печь. Ее размещают на кухне, а остальные комнаты прогреваются за счет теплоотдающей стены.

При строительстве дома из камня можно сразу продумать схему размещения дымоходов в стенах, что позволит увеличить полезную площадь дома и обеспечить оптимальное отопление.

Располагая печь на границе комнат, нужно продумать место ее наиболее удачно размещения так, чтобы поверхности передающие тепло от печи, позволяли обеспечить равномерное и максимальное распределение тепла.

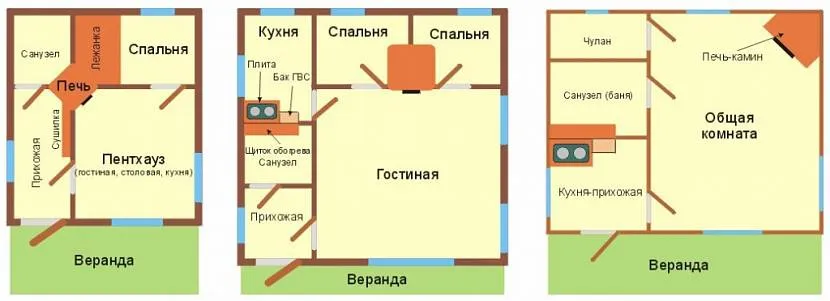

Варианты расположения печи в доме Источник pechnoy.guru

Обычно местом для размещения топки служит коридор или кухня. Если печь спланирована хорошо, в доме ее практически незаметно. Она не загромождает жилую площадь и идеально гармонирует со всеми элементами интерьера. К примеру, часто используется комбинированный вариант. В одной комнате располагается одна сторона постройки – печь, а в смежной комнате, вторая ее часть – камин. Система дымоотвода общая.

Печку для дома из кирпича – нельзя назвать мобильной, поэтому планирование места для нее требует внимания. Также не следует забывать, что печь нуждается в регулярном обслуживании, а значит, надо тщательно продумывать удобные подходы.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

• Глину на сутки замачивают в холодной воде.
• Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
• Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

• раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
• В случае, когда на пробе образовались трещины более 2 мм – раствор не годен.
• При глубине трещинок до 2 мм – раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
• Если поверхность пробы не потрескалась или покрылась мелкой сеткой – такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Преимущества и недостатки

Кирпичные виды отопительных печей различаются по толщине стенок обогревающего устройства:

• тонкостенные (голландка) — стенка ложится в 1/4 кирпича (6,5 см). Конструкция быстро нагревает помещение, но практически не сохраняет тепло. Выгодна, как печь для дачи, где хозяева зимой не проживают, а приезжают на короткий период;
• толстостенные (русская печь) — толщина стенки — 12-25 см (1/2 −1 кирпич). Агрегат долго протапливается, а тепло поддерживается дольше суток. Недостаток постройки — требуется много дров на зиму;
• комбинированные конструкции, у которых топку выкладывают с толстыми стенами, а дымоход — в 1/4 кирпича.

Особенности кирпичной печи

• Конструкция печи позволяет создать экономичный отопительный источник тепла для дома, при котором топлива будет использовано небольшое количество, а теплая и комфортная атмосфера в помещении будет всегда.
• Кирпичная печь проста в исполнении. Изучив правила кладки, любой начинающий печник сможет выполнить ее качественно своими руками.
• Возможность вставить внутренний нагреватель для теплоносителя. Водяной бачок, нагреваемый в печи и передающий тепло воде в трубах, наиболее экономичный вариант любого отопления.
• Величественный вид русской печи очень часто используют дизайнеры для создания неповторимого деревенского интерьера. Фото интерьеров с русской печью можно найти в тематических каталогах.
• Эксплуатация печного массива не создает видимых трудностей для начинающих любителей печного отопительного оборудования, простота закладки и растапливания дров не только полезное дело, но еще и пользуется особой популярностью из-за неповторимой атмосферы открытого огня.
• Если правильно выбрать назначение и конструкцию печи, то решается много проблем от подачи тепла до приготовления вкусных блюд.
• Использовать в качестве отопительного материала рекомендуется дрова или уголь. Сжигать в топке различные отходы нельзя, так как современные материалы, пришедшие в негодность, выделяют много вредных смесей для организма человека. Кроме того, эти горючие частицы оседают на стенках дымохода и очень плохо поддаются чистке.

Устройство фундамента под печку

Без фундамента можно делать только очень простые небольшие печи. Более-менее массивное сооружение нуждается в мощном основании.

Порядок создания фундамента:

• роют котлован; глубина ямы зависит от климатических условий – дно ямы должно быть ниже точки грунтового промерзания; обычно копают на глубину 0,5-0,7 м; к основанию яма слегка расширяется – это компенсирует возможные сдвиги грунта;
• на дно насыпают песок слоем в несколько сантиметров; тщательно увлажняют и трамбуют песок;
• засыпают щебень – опять-таки, слоем в несколько сантиметров;
• монтируют опалубку и арматуру;
• заливают яму бетоном; верхняя точка смеси должна быть на несколько сантиметров ниже уровня пола;
• после схватывания бетона удаляют опалубку;
• делают гидроизоляцию, используя, к примеру, рубероид; материал должен полностью покрывать основу под печку; гидроизоляционные работы обязательны, поскольку без них влага может просочиться к кирпичу из грунта – это приведёт к постепенному разрушению кладочного материала.

Рисунок 3. Рубероид для фундамента Фундамент под банную печь должен быть строго горизонтальным. Использование строительного уровня обязательно. После устройства основания ему необходимо дать выстояться хотя бы неделю. После этого можно приступать к печной кладке.

Как выбрать кирпич для печи в бане

Кирпич для банной печи, какой лучше определяется по тем же стандартам, что и для дома. Единственное отличие – повышенная влажность в бане. По размеру, обычно используется стандартный, так как все размеры кладки рассчитаны под этот размер, но до сих пор некоторые производители делают по устаревшему стандарту, ориентированному на печной модуль. Для внешней отделки выпускаются фигурные различной формы.

Внешний осмотр

Образцы продукции должны быть из одной партии (в разных партиях разный цвет) при слабом ударе по кирпичу металлическим предметом должен произойти отскок со звоном. Именно отсюда произошло название клинкерный. При ударе издает звук «клинк». Осмотр поверхности разбитого кирпича может показать его структуру.

Маркировка

Обычно маркировка состоит из последовательности букв и цифр:

1. КР — обозначает кирпич; КРГ — Кирпич с горизонтальными пустотами.
2. Буквы:
   р – рядовой;

   л —лицевой;

   кл — клинкерный;

   пг — пазогребневая система;

   ш — шлифованный (камень).

3. Обозначение размера:
   1 НФ (нормальной формы) 250 х 120 х 65;0,7 НФ 250 х 85 х 65;1,4 НФ 250 х 120 х 88;

   0,5 НФ 250 х 60 х 65;

   1,3 НФ 288 х 138 х 65;

   1,8 НФ 288 х 138 х 88;

   0,8 НФ 250 х 120 х 55;

4. по — полнотелый; пу – пустотелый.
5. Марка прочности цифры в кг/см2. Например М150 – 150 кг/ см2.
6. Класс средней плотности в цифрах.
7. Марка морозостойкости;
8. ГОСТ по которому изготовили.

Пример: Кирпич рядовой (лицевой), полнотелый, размерами 250×120×65 мм, формат 1НФ, марка по прочности М200, класс средней плотности 2,0, марка по морозостойкости F50:КР-р-по (КР-л-по) 250×120×65/1НФ/200/2,0/50/ГОСТ 530-2012.

Подготовка места для возведения печки

Для печей, состоящих из более 500 кирпичей, либо имеющих малую площадь опирания (узкие и высокие) следует строить фундамент.

Сооружения с небольшой массой и достаточной площадью опирания можно устанавливать прямо на пол, при условии, что он обладает необходимой прочностью (выдерживает нагрузки до 250 кг/кв. м).

На фундамент настилается гидроизоляция. Для шведской печи, у которой интенсивно прогревается нижняя часть, поверх фундамента укладывают еще и теплоизоляцию — обычно 3 листа базальтового картона, один из которых (лучше средний) является фольгированным.

Кладка фундамента под печь

Участок пола перед печью в радиусе 1,2 м от центра дверцы топки должен быть несгораемым. Этому условию соответствует бетонный пол, в том числе облицованный керамической плиткой. Деревянный пол обычно защищают стальным настилом (толщина — от 1,5 мм), уложенным поверх подкладки из базальтового картона.

В прежние времена, когда базальтовый картон еще не выпускался, вместо него использовали асбест, но сегодня применять этот материал не рекомендуют, поскольку имеются доказательства его канцерогенных свойств.

Прослойкой из базальтового картона следует закрыть и примыкающие к печи стены, если они построены из дерева.
