Как сделать кирпичную печь для дома на дровах своими руками

Популярные ошибки


Перед кладкой кирпич замачивают В кладку лучше ставить кирпич, который предварительно замачивают в воде на несколько минут. Камни частично впитывают влагу, поэтому улучшается сцепление, раствор в шве не отдает им воду.

Неопытные каменщики сужают устье канала для вывода дыма, поэтому снижается тяга. Сырые дрова горят плохо, затухают. Дверку печи устанавливают с зазором, чтобы компенсировать изменение размера при нагревании. Если этого не сделать, то периметр входа в топку пойдет трещинами.

Внутри печки лучше не применять металлические перегородки, вместо них устанавливают на ребро кирпич. Духовку не располагают близко от топочной камеры. Ее обустраивают над топкой через прокладки, чтобы достичь равномерного прогрева.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

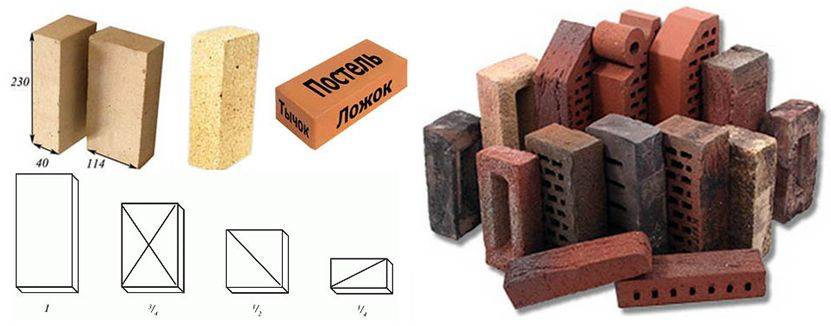

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

  • Цемента;
  • Извести;
  • Глины;
  • Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

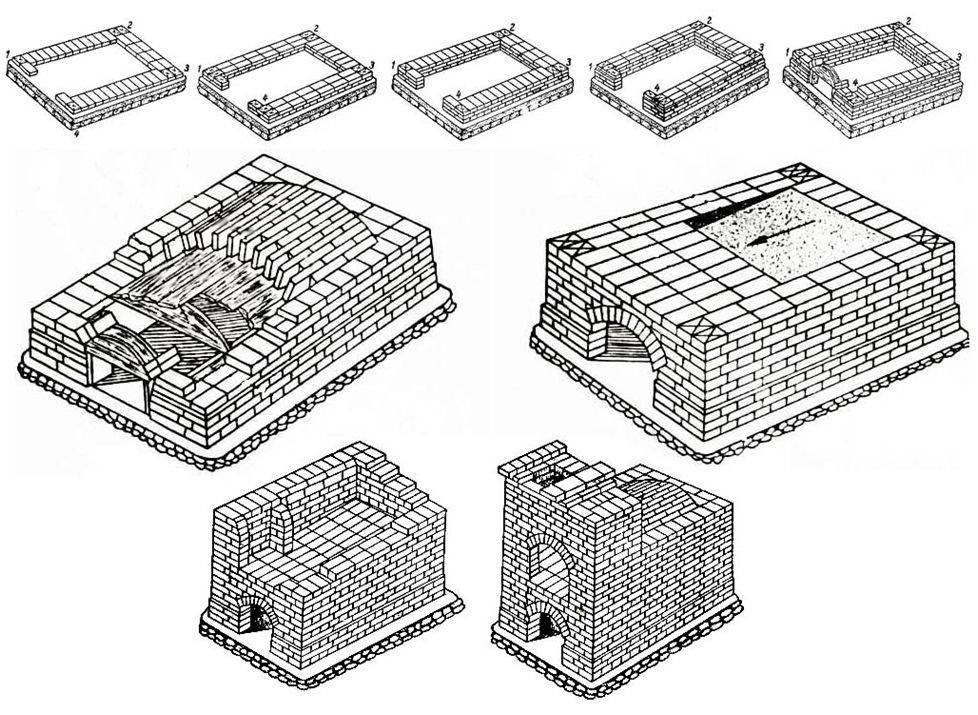

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

  • укладывают 1-й ряд кирпичей на сухую, без применения раствора;
  • со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
  • 6-й — монтируют решётки колосника для двух топливников;
  • 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
  • 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
  • 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
  • 12-й — укладывают чугунную плиту;
  • 13-й и 14-й — продолжают кладку согласно порядовке;
  • 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
  • 16-й и 17-й — продолжают формировать варочный отдел;
  • 18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
  • 19-й — формируют сборный канал, суживают отверстие перетрубья;
  • 21-й — закладывают основу вентиляционного канала;
  • с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
  • с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
  • 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
  • 30-й — соответствует чертежу;
  • в 31-ом и 32-ом – выкладывают перекрышу;
  • в 33-ем – кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

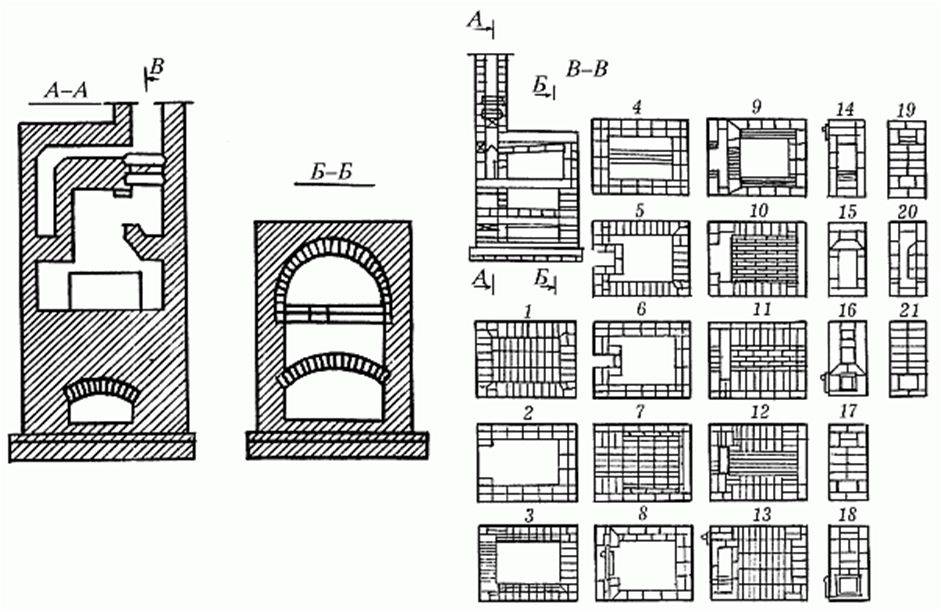

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

  • ширина основания — 51 см;
  • длина основания (глубина) — 89 см;
  • высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

  • топочная камера;
  • поддувало;
  • дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

  • 260 штук кирпича керамического;
  • 130 штук шамотного кирпича;
  • колосник (40х23 см);
  • топочная (30х20 см) и поддувальная (20х14 см) дверки;
  • 2 дверцы для прочистных отверстий (20х40 см);
  • металлический предтопочный лист (50х70 см);
  • два листа рубероида размером 60х100 мм;
  • песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

  • длина основания (глубина) — 64 см;
  • ширина основания — 51 см;
  • высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

  • поддувало;
  • топочная камера;
  • дымовые каналы, ведущие в дымоход;
  • варочный настил;
  • ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

  • 222 штуки керамического кирпича;
  • колосник (40х25 см);
  • дверца для топки (20х20 см);
  • дверца для поддувала (14х14 см);
  • варочный настил (35х38 см);
  • металлический духовой шкаф или водогрейный бачок;
  • железный предтопочный лист (50х70 см);
  • две дверцы для прочистных отверстий (20х14 см);
  • две задвижки;
  • кусок плоского шифера;
  • уголок стальной;
  • глина, песок или готовая глиняно-песчаная смесь для кладки.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

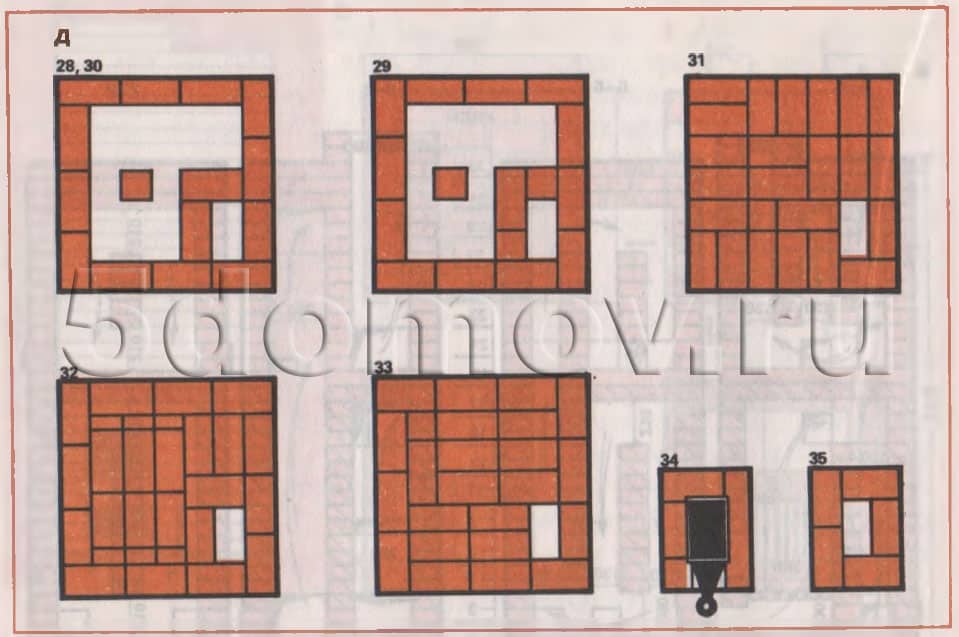

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

  • На ней готовят пищу.
  • Обогрев.
  • Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 340 шт.,
  • кирпич огнеупорный — 270 шт.,
  • глина красная — 16 ведер,
  • глина огнеупорная — 7 ведер,
  • песок — 10 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380—252 мм,
  • дверки прочистные размером 130×140 мм — 10 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25— 30 м . Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке — 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

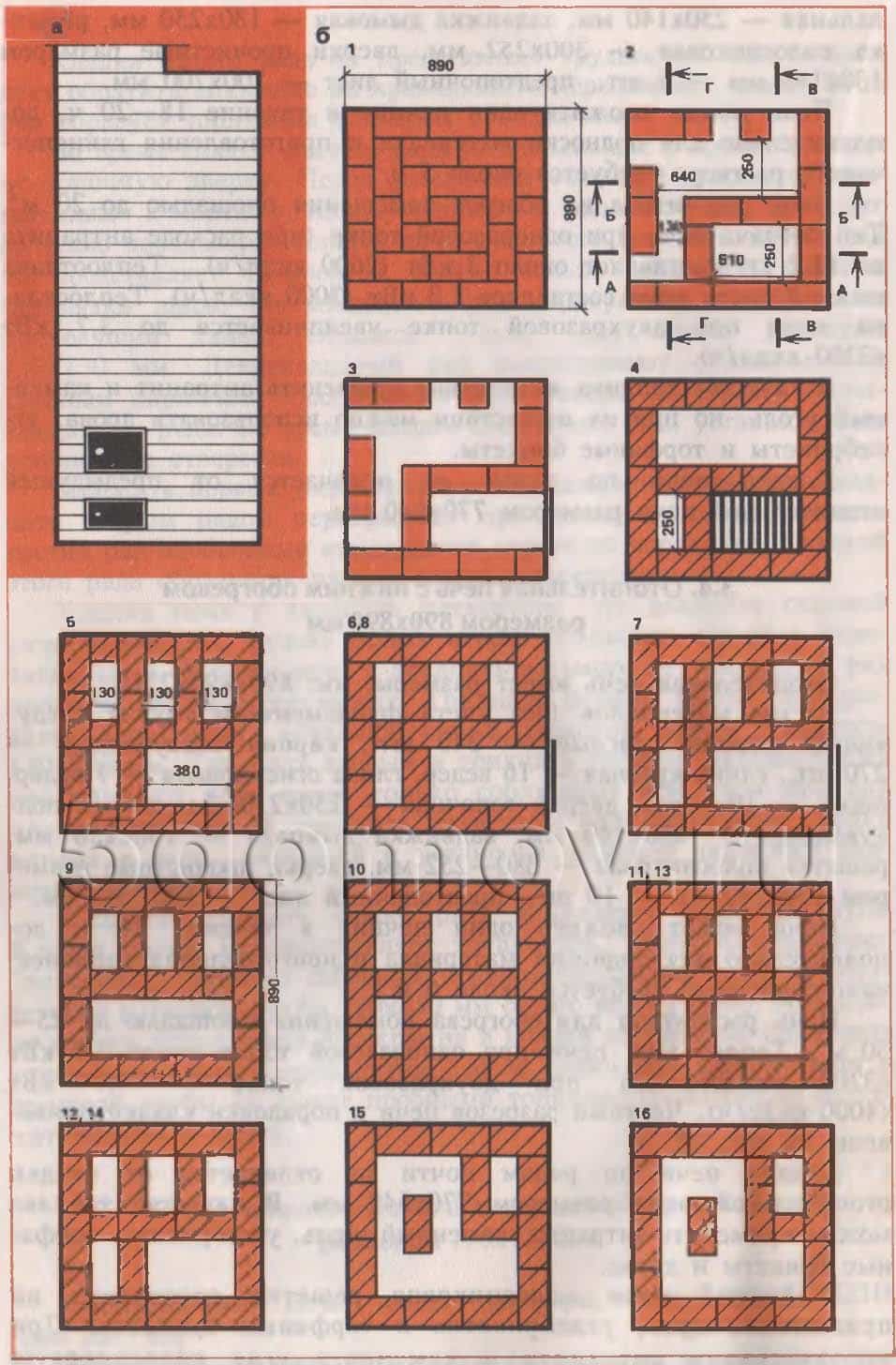

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а — фасад; б — кладка 1 —16 рядов;Рис. 3. Продолжение в — разрезы А—А, Б—Б, В—В, Г—Г; г — 17 — 27 рядовРис. 3. Продолжение д — кладка 28—35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Необходимые инструменты


Инструменты для кладки кирпича Раствор готовят в удобной емкости, для замеса используют электрическую дрель с венчиком. Также понадобится сито для песка и для процеживания глины перед закладкой в раствор.

Другие инструменты:

  • молоток-кирка, мастерок (кельма), строительный молоток;
  • расшивка для оформления формы шва, водяной и пузырьковый уровень;
  • отвес, рулетка, плотничный угольник, шнур.

Для начинающих потребуется деревянная порядовка. Это рейка, на которой для облегчения нанесены риски, обозначающие расстановку соседних кирпичей. Понадобится правило, чтобы правильно выставлять элементы на плоскости.

Виды печей из кирпича для дома


Для маленьких площадей используется печь шведка Проекты печей предполагают встраивание панели для варки, духовки для запекания. Очаги соединяют с регистрами, в них ставят нагревательные емкости для получения горячей воды.

При выборе учитывают потребность в отоплении и других функциях:

  • Шведка. Отличается эффективностью и скоростью нагрева. Используется на маленьких площадях или в качестве дополнительного отопления.
  • Малая варочная печь-экономка. Совмещает отопление, варку пищи, сушку продуктов. Размещают в углу или в центре помещения.
  • Печь Кузнецова. Внутри есть пустоты (колпаки), где собирается нагретый воздух, поэтому внутренние стенки нагреваются более интенсивно.

Голландка представляет собой высокую печь с большой топкой. В ней нет поддувала и колосников, а воздух подается через открытую дверку.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Эксплуатация дровяной печи

Чтобы печь была безопасной, нужно позаботиться о следующем:

  • прибить на пол со стороны топочной камеры лист стали длиной 30 см и толщиной 2 мм, который бы выходил за пределы кирпичной конструкции на 15 см;
  • использовать дымоход (если он не кирпичный) из кислотоупорного материала, способный хорошо рассеивать дым.

Топка печи не создаст проблем, если при её эксплуатации руководствоваться правилом — закладывать в камеру только те дрова, которые хранятся в крытой поленнице, защищающей топливо от сырости.

Эксплуатация дровяной печи — это настоящее ремесло. Чтобы оно приносило удовольствие и пользу, следует прислушаться к некоторым советам:

  • дрова в топку закладывают поплотнее, с зазорами, которые были оставлены в поленнице;
  • сверху разумнее класть толстые дрова, а снизу — тонкие;
  • под сводом топки полагается оставлять зазор в 1/5 её высоты;
  • после закладки первой партии дров дверцу топки нельзя открывать в течение часа.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

  • А) подпечная часть;
  • Б) ниша;
  • В) шесток;
  • Г) горн;
  • Д) душниковая часть;
  • Е) щит;
  • Ж) задвижка;
  • З) труба дымохода;
  • И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Подготовка к работе

Сразу нужно определиться с размером будущей печи. Как правило, для небольших гаражей на одну машину подойдёт габарит в 60х60 сантиметров. Ширина стенки в таком случае буде в два кирпича. Подбирая место, нужно убедиться в том, что печь не станет мешать заезду и работам с машиной. Чаще всего печь кладут у задней стенки.

Далее нужно подготовить чертёж будущей конструкции, по которому можно провести расчет материала для печи в гараже. Для постройки потребуются следующие инструменты:

  1. Металлическая рулетка.
  2. Строительный уровень.
  3. Мастерок.
  4. Отвес.
  5. Угольник.
  6. Печной молоток.
  7. Емкость для замешивания раствора.

Также понадобятся следующие материалы:

  1. Металлическая проволока.
  2. Щебень.
  3. Глина.
  4. Шамотный кирпич.
  5. Керамический кирпич.
  6. Цемент.
  7. Рубероид.
  8. Песок.

Для постройки нужны ещё такие элементы, как:

  1. Стальные трубы для дымохода.
  2. Задвижки для дымохода.
  3. Дверки для топливника и зольника.

Важно! Для печи не обязательно использовать фундамент. Но при условии, что её вес не превышает 500-600 килограмм

Можно ограничиться только залитой на пол армированной стяжкой. И только при более высокой массе конструкции формируется фундамент, который не должен быть связан с основанием помещения.

Для сбора фундамента выполняются следующие действия:

  1. Выкапывается яма глубиной не более 70 сантиметров.
  2. Засыпается песком, а затем щебёнкой.
  3. Изготавливается раствор из одного ведра цемента и воды, а также трёх вёдер песка. И заливается поверх щебёнки.
  4. Выравнивается, после чего цемент должен застывать не менее суток.
  5. Укладывается 2-3 слоя рубероида.

Подготавливается раствор для кладки печи. Для этого необходимо:

  1. Замочить глину как минимум на трое суток.
  2. Перемешать и очистить от комочков.

Важно! В зависимости от типа глины, может потребоваться добавление речного песка, для того, чтобы устранить излишнюю жирность глины. Правильность консистенции глины проверяется таким образом:

Правильность консистенции глины проверяется таким образом:

  1. Высушивается из глины шар в пять сантиметров.
  2. В том случае, если во время сушки шар не потрескался, его необходимо бросить на бетонный пол с метровой высоты.
  3. Если шар сохранил свою твёрдость, то раствор годится для применения.

Особенности кладки очага своими руками


Печь, обогревающая напрямую Печь представляет собой сложное сооружение. В ней перерабатывается топливо, генерируется тепло, а дым и продукты горения выводятся за пределы помещения.

Самостоятельная работа потребует схемы кладки кирпичей в каждом ряду. Такие чертежи называют порядовками. Дым внутри очага проходит сложный путь — нагревая поверхности, он стремится к выходу. Если каналы сложить неправильно, исчезнет тяга и газы, выделяемые при горении, будут поступать в комнату.

Для кладки применяют определенные типы кирпича, используют специальные растворы. Нетипичные материалы в условиях высокой температуры разрушаются, угарный газ проходит в образовавшиеся щели.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
