Как сделать парагенератор в баню своими руками

Требования к установке и контроль безопасности

Разъём системы вентиляции

Требования к установке и безопасной эксплуатации отражаются в инструкции по эксплуатации, идущей в комплекте с парогенератором, а общими критериями, обеспечивающими такие режимы, являются:

• Электрическая проводка должна быть рассчитана на мощность подключаемого прибора.
• Должно быть выполнено заземление парогенератора.
• Подключение аппарата к электрической сети должно быть осуществлено по отдельной группе через индивидуальный прибор защиты (автоматический выключатель).
• Помещение, где устанавливается парогенератор, должно быть сухим и оснащено системой вентиляции (естественная или принудительная).
• Протяженность паропровода (от устройства до парной) должна быть минимально возможной.
• Расположения паропровода по отношению к вводу в помещение парной должно быть таким, чтобы не создавалось мест скопления влаги (образование конденсата), препятствующих прохождению пара.

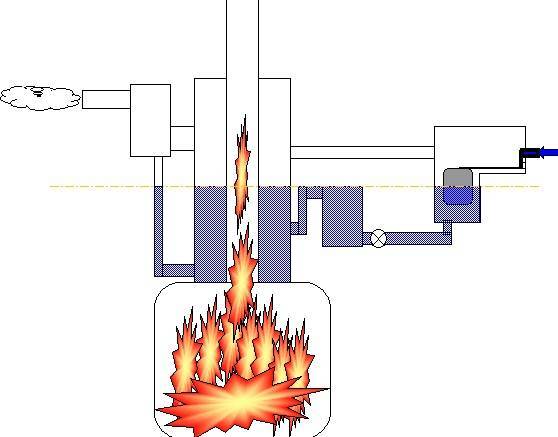

Монтаж питающей системы парогенератора

Для бесперебойности процесса парообразования взамен удаляемому пару необходимо обеспечить постоянный приток свежей воды. Для этого установите в нижней части корпуса медную трубку, предварительно подготовив место установки так, как описано выше. Подача воды должна производиться в пространство под тэном, чтобы не происходило сбоев в процессе генерации пара.

Обязательным условием работоспособности приспособления является постоянное наличие жидкости в емкости парогенератора. В противном случае тэн быстро перегорит. Прямое подключение к водопроводу осложнено рядом причин.

Лучше рядом с корпусом парогенератора закрепить вспомогательную емкость, соединяемую шлангом с доливной трубкой парогенератора. В днище дополнительного бака в предварительно просверленное отверстие установите обыкновенный сантехнический поплавковый кран, к которому, в свою очередь и подключите трубу или гибкий шланг от водопровода.

Количество воды в вспомогательной емкости будет определяться настройкой поплавковой системы. По правилу сообщающихся сосудов в основной емкости устройства жидкость будет находиться на той же высоте (при условии равенства давлений в емкостях).

Это нехитрое приспособление позволит регулировать уровень жидкости в нашем самодельном парогенераторе и поддерживать его постоянство.

Процесс кипения воды сопровождается интенсивным образованием на поверхности тэна различных отложений, снижающих качество его работы. Во избежание этого необходимо периодически очищать нагревательные элементы с помощью различных бытовых средств.

Самодельная паровая пушка

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

1. Корпус, изготовленный из трубы.
2. Навинчивающаяся крышка.
3. Лейка из нержавеющей стали или стакан.
4. Гайка соединения.
5. Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Создание самодельной электрической парогенераторной печи

На рынке представлен огромный ассортимент парогенераторных установок для бань и саун. Но при желании подобный агрегат можно изготовить самостоятельно.

Предлагаем доступную пошаговую инструкцию к тому, как сделать парогенератор своими руками.

Прежде чем приступить к созданию прибора, следует увеличить показатель инертности парильного отделения. Самый доступный вариант – увеличить количество и массу банных камней, уложенных в емкости из оцинкованной сетки.

Все работы проводятся в следующем порядке:

1. Емкость для камней устанавливается на электропечь.
2. На дно выкладываются камни.
3. Сверху на камни помещается паровая установка.
4. Выполняется жаростойкий экран из красного кирпича. Труба, оснащенная экономайзером, закрывается магнезитными листами, которые устанавливаются на основание.
5. Выполняется дополнительная выкладка камней для предотвращения теплового излучения.

Чтобы изготовить самодельный парогенератор, можно взять пустой газовый баллон. Для работы следует подготовить:

• баллон от газа;
• нагревательные элементы;
• стрелочные манометры;
• шаровой кран.

Инструкция по созданию парогенератора

В качестве основы для прибора берут использованный баллон от пропана. Перед началом работ остатки газа спускают через входной клапан, а внутреннюю часть корпуса очищают теплым мыльным раствором до полного удаления запаха. Подготовленный баллон тщательно просушивают.
Выполняют врезку нагревательных элементов. Количество тэнов выбирают с учетом объема резервуара: на 10 литров жидкости – 3 кВт. Монтаж элементов осуществляют в нижней части корпуса

Важно помнить, что готовое крепление должно выдерживать рабочее давление в 6 атмосфер.
Верхнюю часть корпуса оснащают 4 выходными трубками с резьбой. К ним подсоединяют элементы автоматики, а также клапан для подачи жидкости и снижения давления.
В боковой части корпуса с отступом в 12 см от верха сваркой фиксируют трубку, оснащенную шаровым краном, который предназначается для контроля над водяным уровнем в баллоне

По мере наполнения резервуара водой кран остается открытым, после чего закрывается.
Газовый клапан из латуни используется для того, чтобы создать элемент для вывода образованного пара. Деталь распиливают на две равные части, демонтируют стержень и проделывают входное отверстие размером 16 мм. Нарезают резьбу и устанавливают кран с шаровым механизмом.
Функцию датчиков для контроля над температурным режимом и рабочим давлением в системе выполняют стрелочные манометры. Для этого достаточно сделать правильное подсоединение приборов к парогенератору.

Плюсы и минусы установки таких агрегатов

Если же говорить в общем, то вот основные преимущества современных парогенераторов для бань:

• Полная автоматизация управления.
• Организация постоянного перманентного процесса образования пара без каких-либо скачков температуры и влажности воздуха.
• Мощность всего 3-12 кВт.
• Печь дополнительно не нужна – достаточно поставить электрокаменку или организовать скрытое отопление.
• Компактные размеры, стильный дизайн.
• Управление парогенератором с помощью электронной системы – даже через современный телефон.

Но не радуют обывателей такие недостатки промышленных парогенераторов:

• Нередкие поломки достаточно дорого оборудования.
• Необходимость в мощном электрическом вводе.
• Зависимость от перебоев в работе электросети.
• Высокая стоимость.

Что касается парогенераторов, имеющих функцию ароматизации пара – это особо ценное приобретение. Достаточно просто капнуть несколько капель эфирного масла в специальное отверстие, и пар станет не только приятным, но еще и целебным.

Парогенератор для бани своими руками стоимостью 500 рублей. Сделал и протестировал

Парогенератор для бани — очень полезная комплектующая, но, как правило, не очень дешёвая. Одним из примеров может быть пароиспаритель Ферингера ПИФ, который зарекомендовал себя за несколько лет очень хорошо и способен производить много пара, но стоит он 6600 руб. И я решил попробовать сделать парогенератор своими руками за значительно меньшую стоимость, а именно — 500 рублей. Конечно, чудес ждать не стоит, вряд ли за стоимость в 13 раз меньше можно сделать схожие по характеристикам инструменты, но если парогенератор будет работать должным образом и будет выполнять свою функцию, то 500 рублей это сущие копейки для такого приспособления!

Итак, что меня натолкнуло на данный эксперимент. На сайте магазина «Леруа Мерлен» я наткнулся на дешёвую нержавеющую гофрированную трубу. Такие трубы я часто использую в бане для соединения бака с регистром, подачи воды внутри печи, разведения пара по парилке и даже паровую пушку когда-то делал из неё. Но похожих цен я не припомню — 500 рублей за 5 метров гофры 1/2″.

5 метров это довольно много. Если 2 метра срутить для подачи, нагрева и испарения воды, а остальные 3 метра гофры обвить вокруг дымоходной трубы на её старте для перегрева полученного пара, то может получиться неплохой парогенератор!

В общем, взял и сделал, как задумал, процесс изготовления и тестирования есть в коротком видео ниже.

Постарался скрутить гофрированную трубу так, чтобы она лучше примыкала к дымоходу и сильнее от него нагревалась. А для того, чтобы подаваемая вода не вырывалась с паром в обратную сторону, сделал небольшой гидрозатвор на подающей части.

Вокруг этой конструкции поставил валявшийся без дела отрезок трубы от сэндвича диаметром 200 мм. Я думаю, что он позволить отгородиться от холодных камней вокруг и сделать систему быстро-восстанавливаемой.

Теперь о результатах первого испытания. Всё-таки самодельный парогенератор работает! Да ещё и с диким свистом!))

Смотрите короткое видео об изготовлении и первом тестировании!

Ставьте

Основные причины поломки парогенераторов

Генератор пара, как и любое иное техническое приспособление, нередко ломается. Из наиболее распространенных причин поломок выделяют перегрев ТЭНа, прожиг корпуса, разрушение шланга, который подаёт жидкость.

Использовать приспособление необходимо крайне осторожно. В процессе функционирования требуется постоянно контролировать давление в резервуаре. При увеличении допустимых значений его следует стравливать

Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети

При увеличении допустимых значений его следует стравливать. Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети.

Во время функционирования не допускается работа парогенератора без жидкости. Поступления охлаждённой воды должно быть постоянным, что сбережёт нагревательные элементы от перекала, а устройство − от перегрева.

До работы и запуска парообразователя проверяется герметичность самой ёмкости, а также соединительных и контролирующих клапанов, шлангов и систем подачи.

К другим факторам, которые могут привести к выходу из строя генератора относят:

• некачественную воду;
• неверно выбранную мощность нагревательных элементов;
• накипь на ТЭНах;
• отсутствующую подачу жидкости при функционировании.

Устранить накипь помогает уксус либо лимонная кислота. Разводят воду в соотношении 1 чайную ложку порошка на 1 л жидкости, кипятят её внутри резервуара.

Отсутствие подачи жидкости во время работы ФОТО: sc-master.ru

Накипь на парогенераторе ФОТО: vodopodgotovka-vodi.ru

Генератор пара, который собран собственноручно, не сможет заменить аналогичную промышленную модель, более надёжную, производительную и функциональную. Однако, когда возникает необходимость, то вполне реально самому изготовить устройство, немногим уступающее покупному.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Предыдущая РемонтКак сделать идеальный ящик для инструмента — идеи из практики Следующая РемонтКак правильно организовать процесс покупки товаров для ремонта: советы бывалых

Плюсы и минусы установки парогенераторов

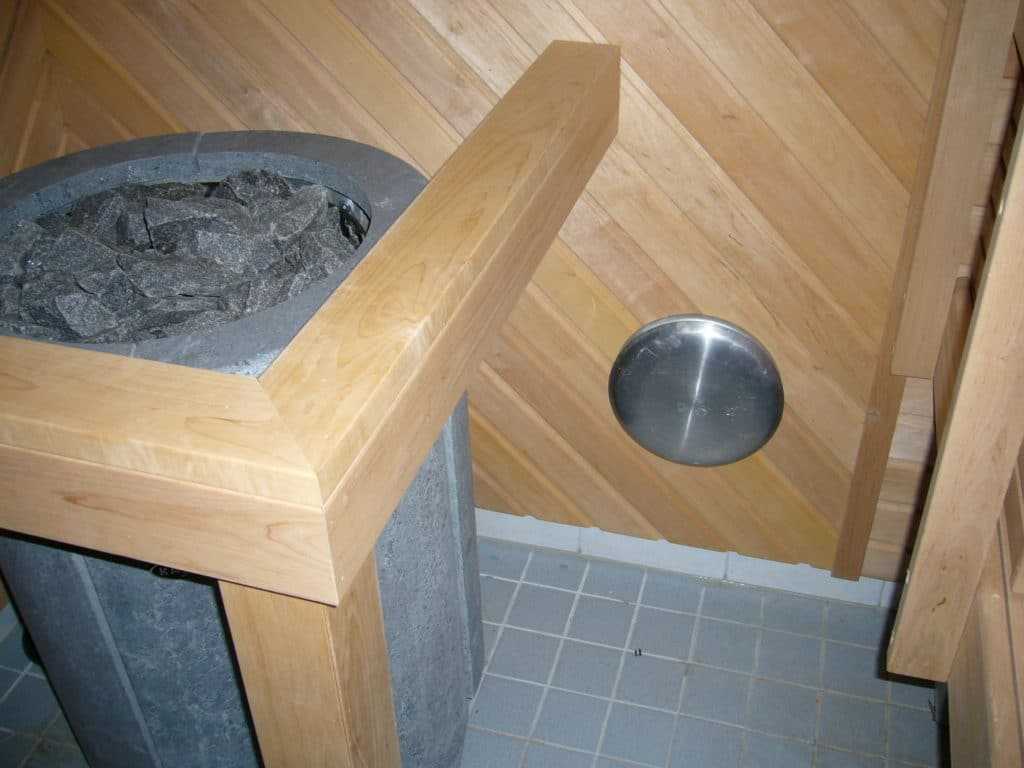

Парогенератор в баню

Наличие парогенератора, работающего не на использовании открытого огня, получаемого при сжигании топлива, а путем преобразования электрической энергии в тепловую, позволяет использовать такие устройства не только в помещении отдельно стоящей бани, а также в условиях современной квартиры.

Достоинствами современных парогенераторов являются:

• время разогрева парогенератора не зависит от состояния прогрева печи в помещении парной (разогрев камней в печи-каменке при сжигании дров),
• для работы не требуется обустройство вытяжной трубы и наличие отопительной печи. Можно использовать в условиях квартиры в комплекте с электрической нагревательной печью,
• есть возможность регулировать температуру и количество подаваемого пара,
• небольшие геометрические размеры и вес позволяют использовать в помещениях с небольшой площадью,
• не продолжительные сроки нагрева воды и начала использования с момента включения, позволяют снизить затраты за использованную электрическую энергию,
• наличие средств защиты и автоматики позволяет обезопасить использование устройств и обеспечить их работу в автоматическом режиме.

К недостаткам парогенераторов данного типа относятся:

• зависимость работы от наличия сетей электроснабжения,
• высокая стоимость.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

• Камни в печи обязательно разогреть до определённой температуры;
• Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
• Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

• Ёмкость для воды;
• Систему очистки жидкости;
• Нагревательный элемент;
• Парообразователь;
• Насосы для подачи воды и пара;
• Контрольно-измерительные приборы;
• Аварийные датчики и клапаны;
• Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Как выбрать качественный парообразователь?

Давайте в первую очередь разберемся: что такое эффективность парогенератора? Это количество пара, которое он производит за час, его мощность и расчет на помещение парилки. И сами парогенераторы бывают разными. Так, для частных бань и саун их выпускают мощностью 4-12 кВт, а вот для общественных парных куда мощнее – даже для напряжения в 380 Вольт.

Так, для небольшой парилки в 5-6 кубических метров вполне хватит парогенератора с мощностью 4-5 кВт, а вот для помещения объемом в 10-12 куб.м параметры уже нужны в пределах 8-10 кВт. Для больших же парных около 18 кубометров подойдет только парогенератор с мощностью не менее 12 кВт.

Еще современные парогенераторы бывают автономными и автоматическими по способу подключения. В первые воду заливать нужно вам, а вторые сами подключены к системе водоснабжения. Казалось бы, чем плох второй вариант, и зачем тогда первый? Дело в том, что в наших трубах столько примесей, что накипи не избежать, а потому порой лучше не полениться и самостоятельно залить чистую приобретенную или вытащенную из колодца воду.

Как же сауна, теперь она не популярна?

Ну почему же? Каждому своё! Кому-то по душе сухой пар, кому-то влажный. Большинство саун работают от электропечи с нагревательным внутренним и наружным элементом – камнями! И пар от таких банных камней получится только в том случае, если использовать жидкость для парообразования. Чаще всего это простая вода с разведёнными в ней маслами. Но такой пар быстро улетучивается за счёт высоких температур в самой парной.

Парогенератор Harvia

Можно применить и более модернизированное решение для бани, поставив в парилке многофункциональную установку с использованием печи с парогенератором. А можно приобрести готовый классный агрегат фирмы HARVIA и «не греть голову», но это уже совсем другая история.

Комментируйте, критикуйте, ставьте лайки. Одним словом, всё как обычно. Лёгкого пара!

Цитата мудрости: Годы учат многому, чего дни не знают.

https://youtube.com/watch?v=_rNkF1pmHDk

Ознакомление с моделями

Теплообменный аппарат ПГН-Ратар (1,6 кВт) оснащен баком для воды объемом 3 л. Благодаря компактным размерам (350×300х150 мм) и небольшой массе прибор можно легко перевесить с одной стены на другую. К тому же этот аппарат не требует подключения к водопроводу. На корпусе, изготовленном из нержавеющей стали, имеется пульт управления, позволяющий задавать температуру до отметки в 100 °С. Одиночный нагревательный элемент, а также встроенный контейнер для закладки ароматических веществ и фитосборов дополняют конструкцию аппарата. Устройство подключается к сети с напряжением 220 В. Его стоимость составляет 12,5 тыс. рублей.

Парогенератор СибПар ПГН (2,5 кВт) накопительного типа идеально подходит для выработки нагретого влажного воздуха для кедровой бочки. Мобильный аппарат с размерами 450×330х222 мм не требует подключения к водопроводу, что облегчает его перевешивание на одну из стен помещения. Оснащение пультом управления позволяет с любого расстояния задавать требуемую температуру.

Для обогрева фитобочки принято устанавливать значение в 450 градусов. Выше электронагревателя, постоянно находящегося в воде, установлен вертикальный датчик, контролирующий уровень заполнения бака емкостью 7 л. Если количество жидкости заметно уменьшается, оголяя ТЭН, этот элемент автоматически выключается и срабатывает звуковой сигнал. Поэтому, желая продлить работу аппарата, необходимо залить в бак воды до нужной отметки.

Советы по использованию

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Шланг нужно укладывать с некоторым уклоном в ту или иную сторону, что обеспечит истечение образующегося конденсата

При прокладке важно избежать перегибов, в которых скопившийся конденсат мог бы образовывать пробку

К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в противном случае — на 10 мА (из-за высокой влажности в парной).

Необходимо избегать запуска парогенератора без воды — в результате такой оплошности ТЭН сгорит.

Сократить срок службы аппарата может и накипь. Если вам приходится использовать воду с высоким показателем жёсткости, примите одну из следующих мер:

1. Перед заливкой в парогенератор пропустите воду через специальный умягчающий картридж (содержит ионообменную смолу).
2. Воду можно пропустить через гидромагнитную систему, состоящую из постоянного магнита (вызывает кристаллизацию солей жёсткости) и фильтра тонкой очистки (улавливает образовавшуюся взвесь).

С определённой периодичностью кипятите в парогенераторе раствор лимонной или уксусной кислоты (способствует удалению уже отложившейся накипи).

Итак, сегодня получить качественный пар в бане проще простого, если только пользователь располагает специальными приспособлениями — паровой пушкой или парогенератором. Следуя нашим рекомендациям, вы сможете изготовить любое из этих устройств самостоятельно, и тогда банные процедуры дадут максимальный оздоравливающий эффект.

Как вмонтировать парогенератор в мини-парную?

Для уютной дачи или частного дома многие любители приобретают фитобочки. Это небольшая баня, рассчитанная на одного человека. Внешне она представляет собой бочку, внутри которой расположено сидение, дверцы бани легко открываются и закрываются, в верхней части конструкции предусмотрено отверстие для головы. Принцип работы фитобочки основан на создании фитопаросауны. Вы располагаетесь в мини-бане и закрываете дверцы, снаружи остается только голова, вокруг шеи укладывается полотенце, которое предотвращает выход пара из фитобочки. Процедура длится около 15 минут, а для прогрева мини-парилки используется парогенератор, который вы сможете с легкостью сделать своими руками.

Для его изготовления вам понадобятся:

• гибкий металлический шланг для смесителя длиной 1,5–2 м;
• пластиковая канистра с крышкой объемом 5–10 л;
• металлопластиковая труба диаметром 2–3 см и длиной чуть меньше дна фитобочки;
• изолента;
• фитинг-тройник для крана;
• термометр с электронным табло;
• герметик;
• нагревательный элемент (ТЭН);
• электрический провод с вилкой;
• шуруповерт, сверла.

Начинаем работу с закрепления ТЭНа внутри пластиковой канистры. Для этого просверливаем в емкости отверстия необходимого диаметра и вставляем в них нагревательный элемент, соединяем электрические клеммы с наружным проводом. Во избежание короткого замыкания и удара током обматываем контакты изолентой. В крышке пластиковой канистры проделываем отверстие под штуцер гибкого металлического шланга, вставляем фланец и накручиваем на него подводку, используем резьбовой герметик для швов.

Отставляем в сторону канистру и займемся металлопластиковой трубой. Берем шуруповерт или дрель и проделываем по всей длине трубы отверстия до 5 мм на расстоянии 5–8 см друг от друга. После окончанию перфорирования сворачиваем трубу в кольцо чуть меньше дна бочки и помещаем ее на дно мини-бани отверстиями вверх. Теперь просверливаем отверстие в нижней части фитобочки под диаметр гибкой подводки, продеваем через него металлическую трубку и соединяем ее с металлопластиковой трубой фитинг-тройником. На финальном этапе закрепляем термометр внутри бочки, а электронное табло фиксируем снаружи.

Все готово, тестируем свой парогенератор. Наливаем в канистру воду и вставляем вилку в розетку. Вода начнет нагреваться, и в бочке появится пар. Не забывайте посматривать на термометр, чтобы система не перегревалась, и следите за уровнем жидкости в канистре, вовремя подливая воду.

Как устроен парогенератор

Принцип действия парогенератора напоминает кипение воды в чайнике, когда пар выделяется через узкий носик. С помощью клапана сверху герметично закрытого резервуара регулируется уровень давления внутри. От давления зависит температура пара. Таким образом, создаются разные виды бань.

Чтобы использовать генератор пара вместе с печью-каменкой, нужна такая конструкция, чтобы пар из аппарата поступал на камни с целью дополнительного подогрева. В результате парогенератор потребляет меньше электричества, а из-за небольшого снижения нагрева камней продлевается эксплуатационный срок печи. Такая схема устройства бани является предпочтительной, но если нет возможности сложить печь, парогенератор может использоваться самостоятельно, потребляя больше мощности. Зато можно сэкономить на дорогостоящем строительстве печки.

Основными конструктивными узлами парогенератора являются:

• резервуар для воды;
• нагревательные элементы;
• камера испарения;
• датчики и клапаны, обеспечивающие безопасность;
• блок управления.

С внешней стороны металлического корпуса находятся:

• патрубок для выполнения подсоединения к водопроводу;
• кран для слива;
• несколько разъемов для подключения датчиков;
• выход паропровода;
• устройство управления.

В зависимости от типа нагревательных элементов парогенераторы бывают:

1. Печные. На боковых стенках печи делаются специальные узкие камеры, в которые заливается вода. Она греется от огня печи и испаряется после закипания.
2. Электродные. Нагрев жидкости основан на принципе протекания тока между электродами.
3. С применением трубчатых нагревательных элементов — ТЭНов.
4. Индукционные. Конструируется полый контур из металла, нагревающийся от токов самоиндукции. Жидкость циркулирует внутри контура.

Проверка устройства

Последний этап – это тестирование парогенератора

На этом этапе важно проверить три основных показателя: герметичность емкости, работу датчиков и скорость нагревания жидкости. Проверить герметичность можно простым способом – налить в резервуар воды и проверить, чтобы в местах, где делались отверстия, не было потеков

Прежде чем подключать парогенератор к сети, необходимо установить устройство защитного отключения (УЗО), а также заземляющий контур. Только после установки этих элементов проверяют скорость нагрева воды и количество выделяемого пара.

Если все функционирует, значит, устройство собрали правильно и его можно вводить в эксплуатацию. Если есть погрешности, то их исправляют с помощью регулировки клапанов и настройкой автоматизированной системы безопасности.

Принцип работы парогенератора

Промышленно изготовленный парогенератор – это отдельная от куба емкость, оборудованная двумя клапанами. Один – защитный, сбрасывающий давление, чтобы емкость не взорвалась, другой – обратный, чтобы сусло из перегонного куба не засасывало в емкость парогенератора, когда прекращается нагрев. Еще имеется крышка для залива воды, и в верхней части – пароотвод.

Вода в парогенераторе нагревается доступным способом: на плите или ТЭНом. Через вмонтированную в куб трубку (барботер) подается чистый пар от кипящей в другой емкости воды. Именно паром нагревается брага и начинает отдавать спиртовые пары, которые дистиллируются обычным путем.

То есть, происходит то же, что и при обычном нагревании куба на огне или с помощью ТЭНа, с единственным отличием: брага не может подгореть в принципе, поскольку напрямую с нагревательным прибором не соприкасается.

Но поскольку парогенератор – это, считай, еще один куб и аппарат, им оснащенный, стоит недешево. Попробуем сделать собственный генератор пара из того, что у нас есть, плюс некоторые детали, купленные в магазине или на рынке.

Что такое парогенератор?

Парогенератор – это приспособление, превращающее воду в пар. Раньше парообразователи использовали только на промышленных заводах, но теперь они успешно вошли в наш быт и помогают нам упростить постройку бани или вовсе переделать обычный душ в полноценную парилку.

Их преимущество в том, что в отличие от традиционной каменной печи, парогенераторы занимают совсем немного места и поместятся в любое помещение, задуманное вами под баню или сауну. И из-за сравнительно небольшого веса и простоты в установке, такую замену каменки может установить любой человек самостоятельно, не приглашая для этого специалистов.

Парообразоватили дешевле каменных печей, для постройки которых надо сначала установить фундамент, затем построить внутреннею часть и потом сделать дымоход, тут еще надо соблюсти кучу правил безопасности. А парообразователь нужно только повесить в выбранном месте, его можно купить или сделать своими руками.
